Трішки для підрульової. Заглянемо всередину
Бо займаюся ремонтом підрульових перемикачів часто дзвонять, що непрацюють то ті кнопки, то якісь функції.

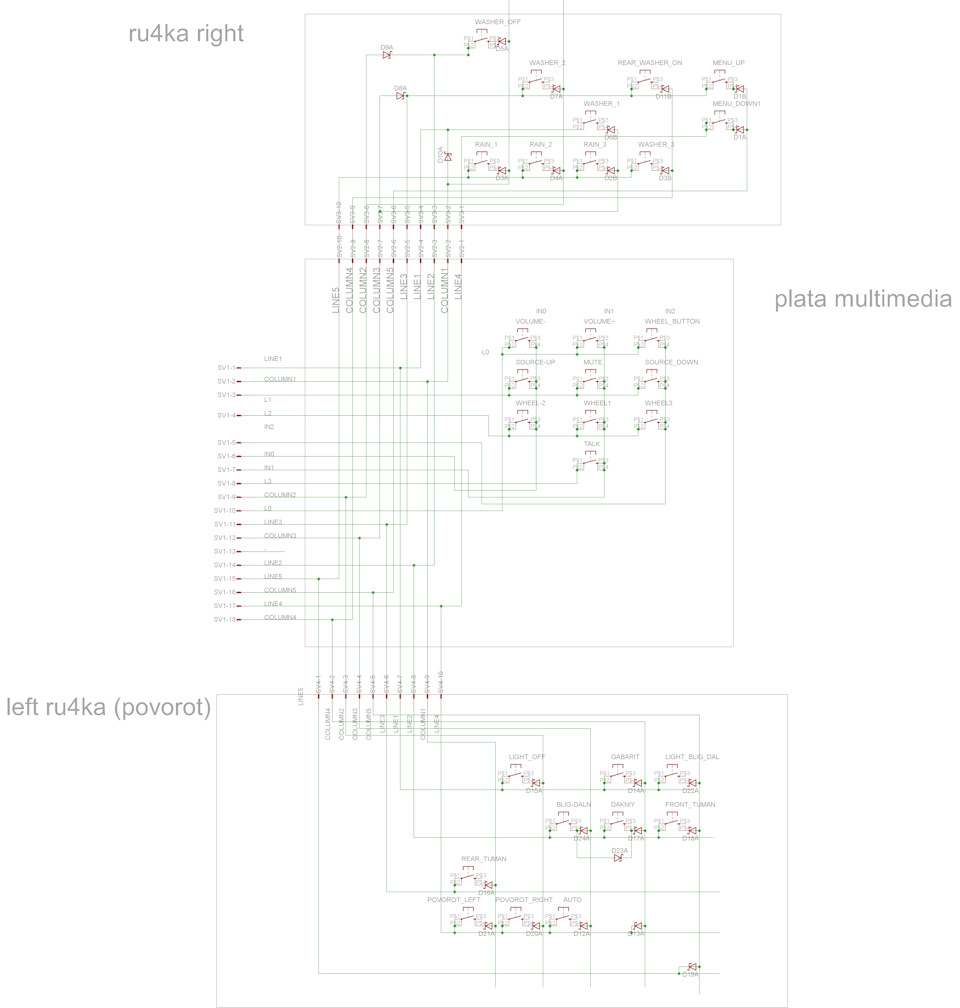

Все що включається з обох перемикачів являє собою матрицю кнопок5х5.Также в кожному перемикачі є шунтуючі діоди і деякі з нихвключені для самодіагностики.Таким чином машина можепродіагностувати що підключено, а що в обриві. Найчастішеобриваються тоненькі проводки між перемикачами, іноді всередині.Дана схема трохи полегшить пошук.
Коментарі7
Ремонт та обслуговування це dialogys будь-якої версії. А схеми в залежності від року є у вільному доступі
Де можна взяти книги по машині, в електронці?
Що саме
Ремонт та обслуговування та ел.схеми
Дай бог здоров'я таким людям!
Дякую. Взаємно
Поки такої проблеми не було, але в закладки додав, дякую за схему, тут не вгадаєш в який момент вона може стати в нагоді.)
