Порядком піднадовбавшись з ВАЗівськими комутаторами я їх повернувдо чортової бабусі і купив ОДИН комутатор зарубіжний на всі 4котушки відразу, тонкий, зручний, компактний і вийшов у 2 разидешевше ніж 4ре вазський гов * на!
Ось такі котушки

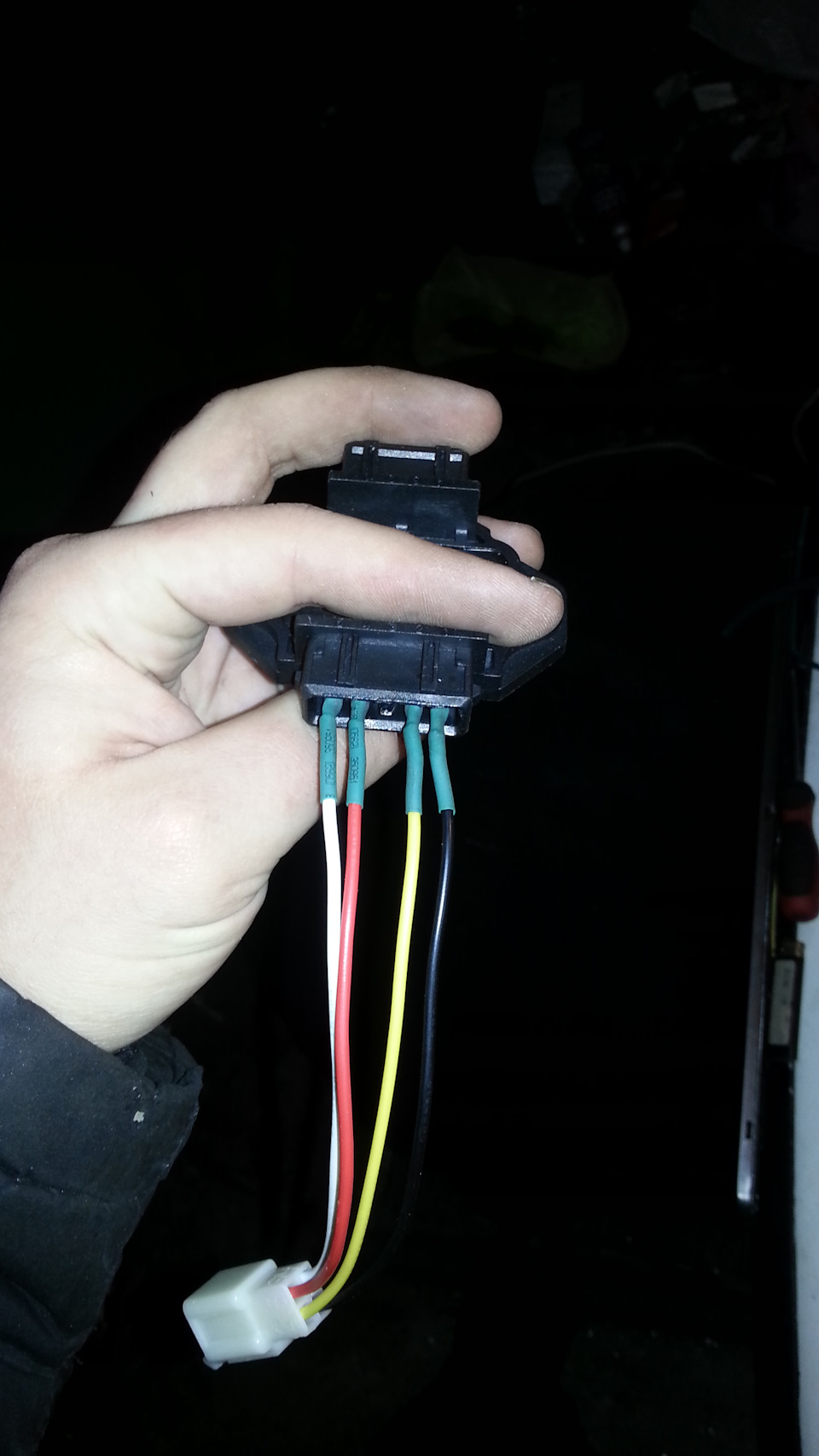

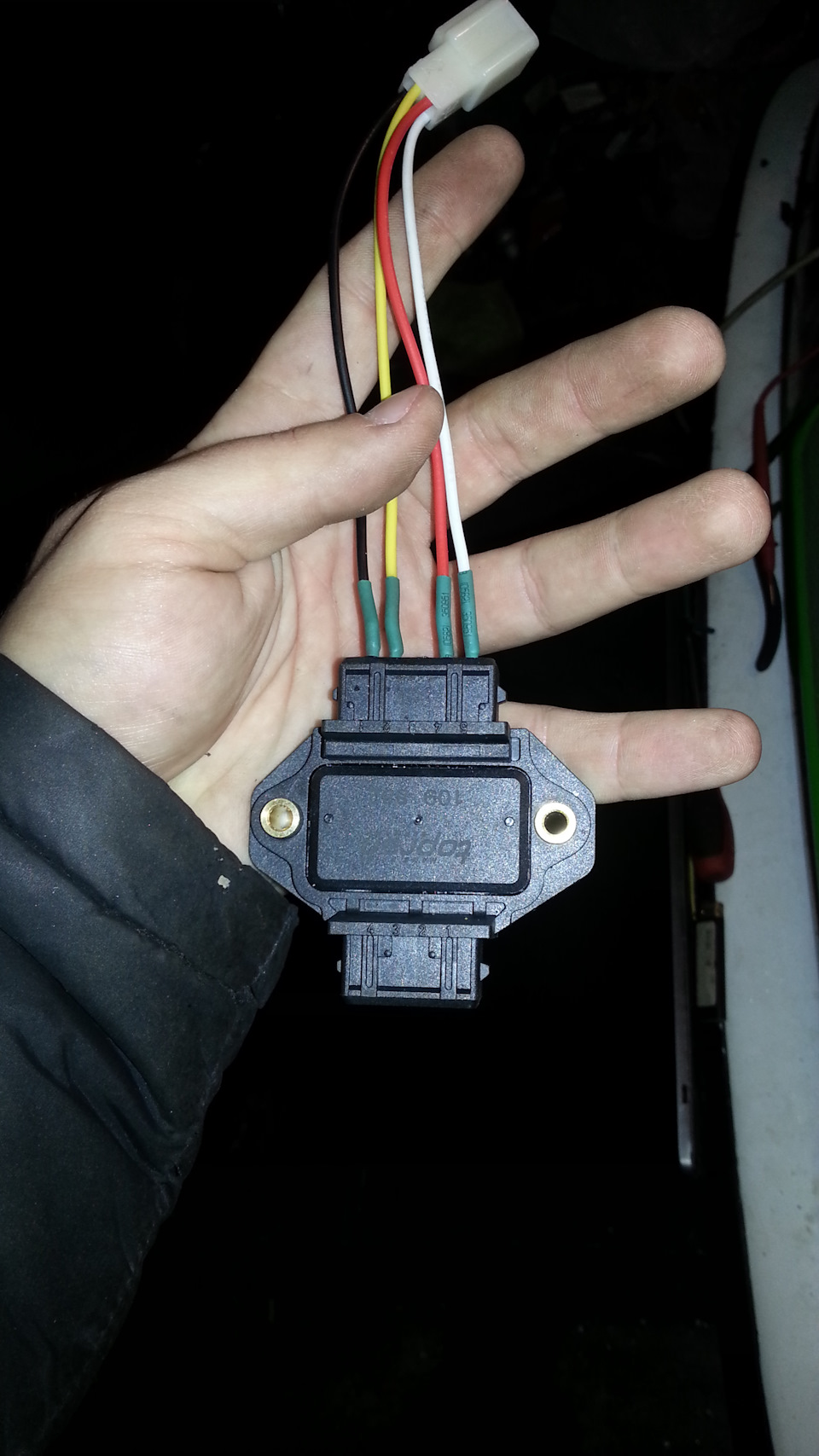

Коннектори я замовляти не став, просто припаявся безпосередньо допін
інфа взята звідси:www.useasydocs.com/Bosch_211.htm

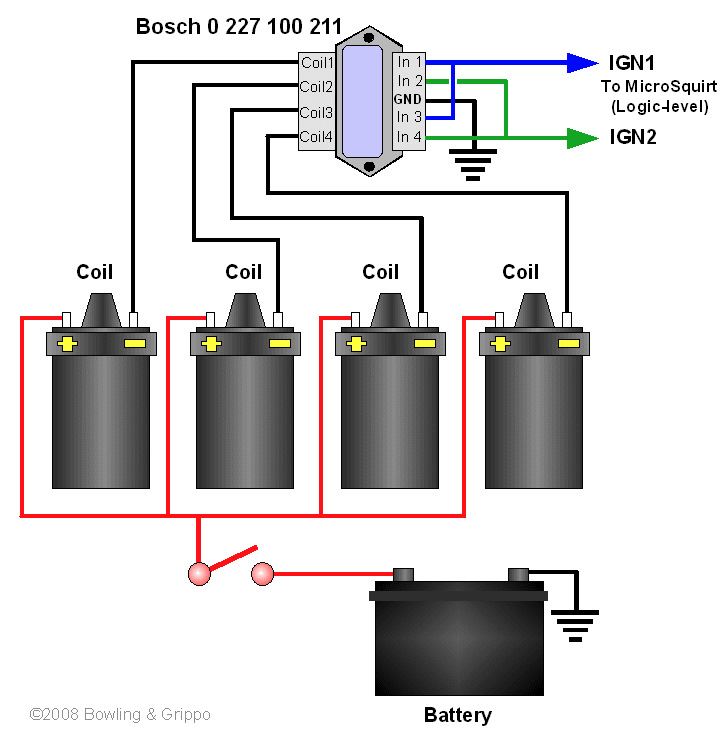

На схемі показано як зробити "попарне запалювання", мені ж потрібнобуло індивідуальне (ну а чого, ЕБУ може, значить я теж можу :) ), ядумаю і так зрозуміло що потрібно зробити на цій схемі з попарногозапалення зібрати індивідуальне…

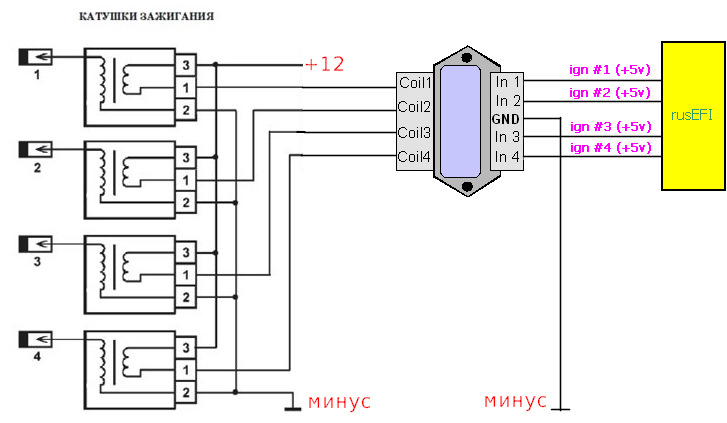

Такі намалював повну схему як у мене все зібрано :) По сутіпостійний ПЛЮС висить на котушці і постійні МІНУС, а з комутатораприходить КЕРУЮЧИЙ МІНУС. 5
приміряю на місце старої котушки
мій стробоскоп тепер не підходив для таких котушок, адже прищіпкадля ВВ проводів, довелося витягнути з неї модуль
модуль я ізолював термоусадкою, і тепер можу просто прикладати йогодо котушки, що цікавить мене. І він працює)
для вирізу в кришці котушок посадочних місць зробив заготовку
залив її пластиком для більшої точності

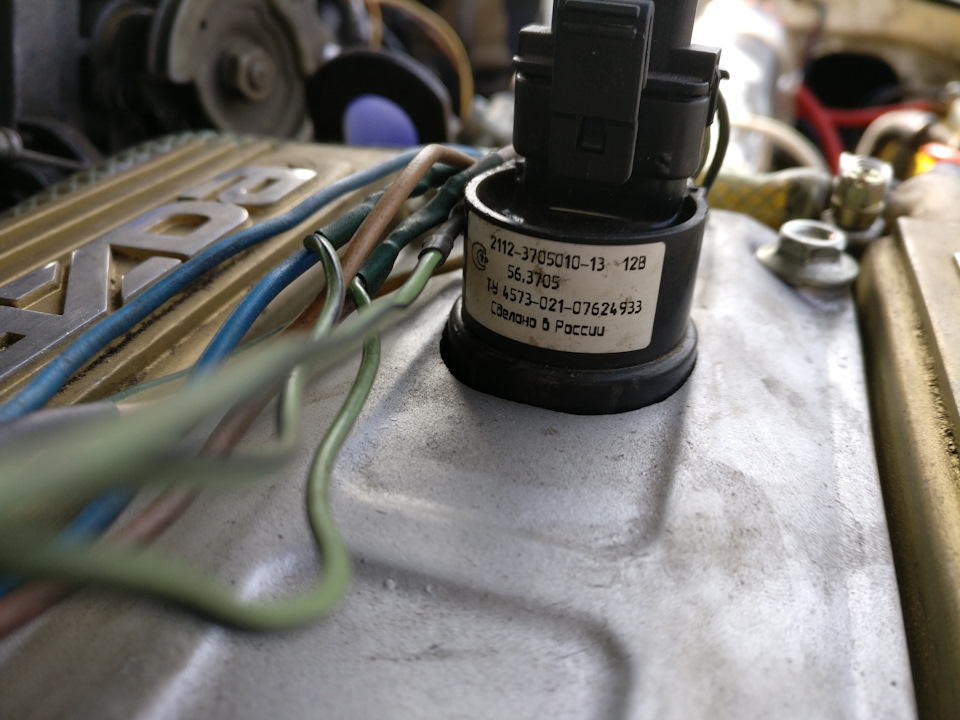

Ось вже готова проводка від рідного роз'єму для котушки на 4ІКЗ
іскра БОМБА
збираємо до купи кришку вирізав, котушки встали як рідні можнапомітити що конектори вгорі я трохи прорізав і зробив їх кутовими, щоб проводи не впиралися в капот. Мало-чи ...
Після всієї збірки все працювало на УРА. Все… крім тахометра :) алецього слід було чекати) У слід.Пості розпишу як мені наснилася ідеяі я пішов виправляти цю несправедливість…))
