Багато стикаються з потребою в самодіагностиці мазди, я свого часудуже багато на цю тему нишпорив і навіть придумав і зробив цейдиво-девайс.
Суть Девайса в чому, у нас в мазді є 2 діагностичні роз'єми.Один(ten) потрібно садити на землю, щоб включився режим діагностики, аз другого можна моніторити діодами інфу з двох пінів.
Для початку розберемося в тому як працює самодіагностика

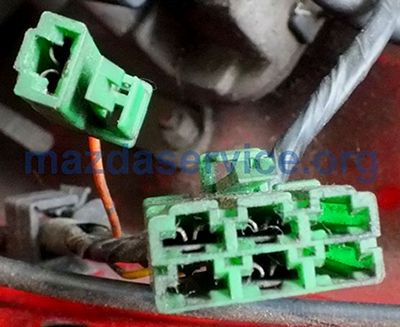

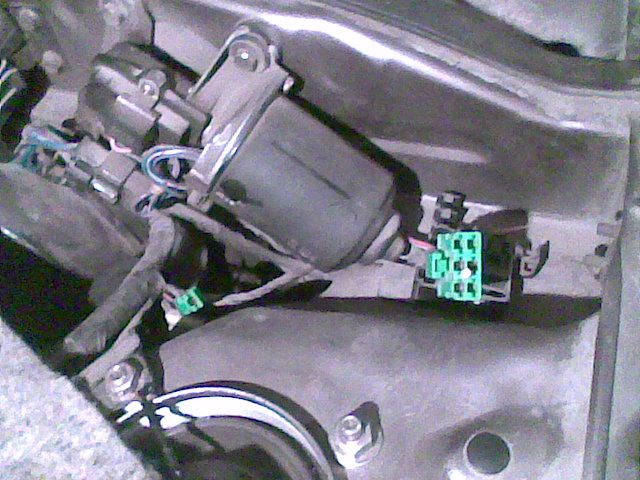

Вихід самодіагностики та режиму діагностики знаходяться білялівої передньої стійки (якщо дивитися з місця водія), це два зеленіконектори
Перший, там де один контакт — потрібно замкнути на землю/масу (мінусова клема акумулятора)

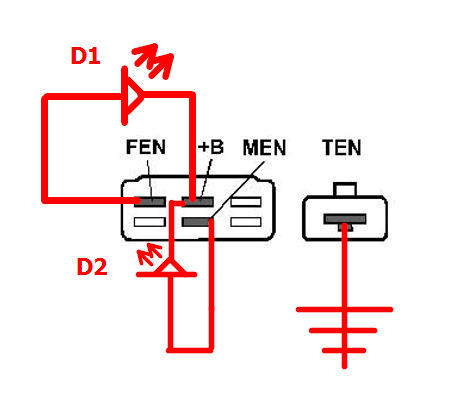

А в другий конектор вставити світлодіоди як показано тут:
Світлодіод D1 і D2 спалахнуть.D2 буде горіти весь час, а D1 абопогасне (означає немає помилок) або блиматиме світловий кодпомилки
Світловий код блимає в двох режимах:
/>
1) Довго горить (~1.5 секунди)
2) Швидко моргає (~0.5 секунди)
Довгий сигнал означає десятки (перша цифра коду)
Короткий означає одиниці (друга цифра коду)
Наприклад:Довгий Довгий Короткий Короткий Короткий Короткий
> Це код:24 (див.Таблицю:Датчик кисню або його ланцюг)

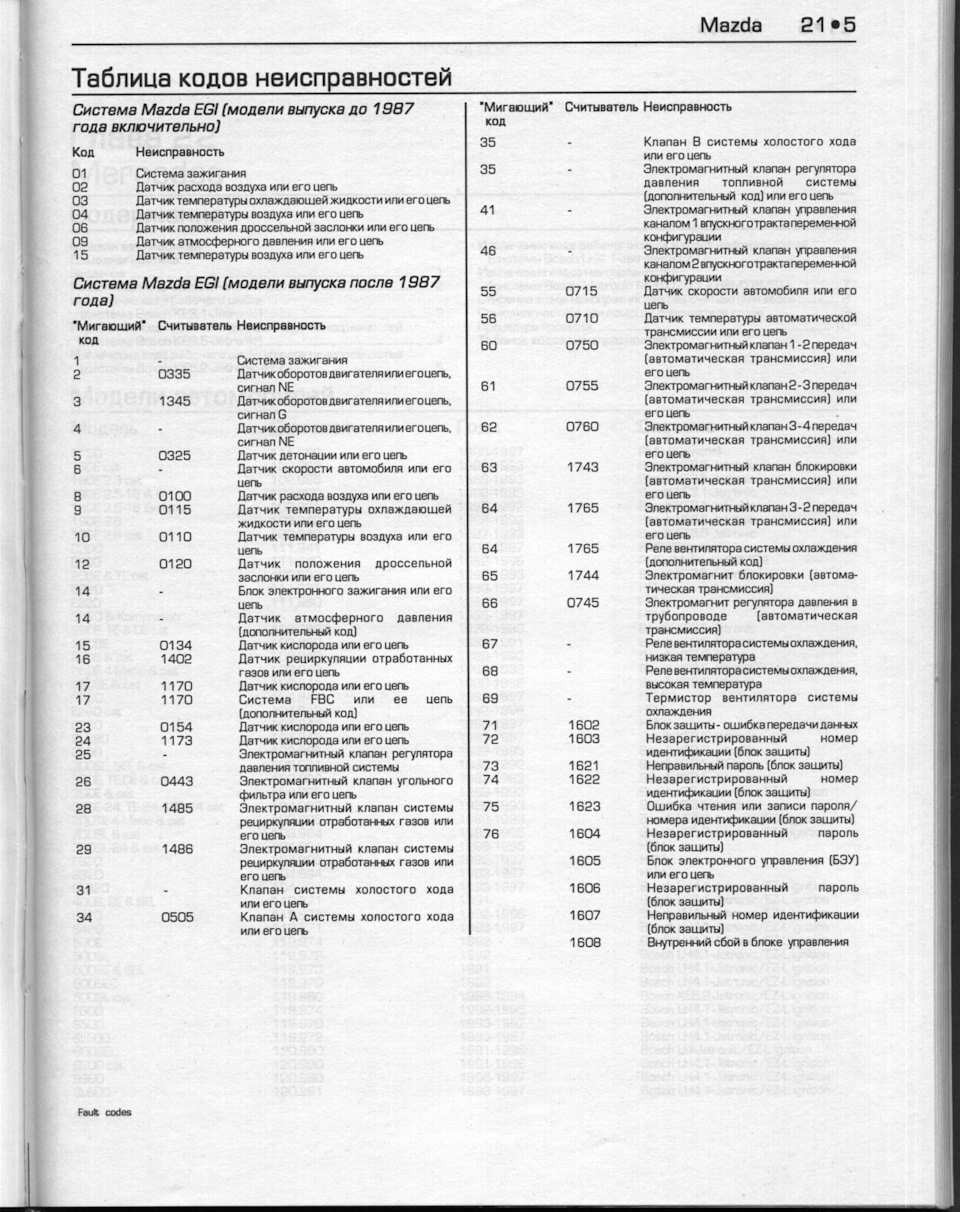

Ось таблиця кодів помилок:
З самодіагностикою розібралися. Тепер про світлодіод D2 який у наспримарно горить. Якщо ми заведемо машину - ми побачимо що віншвидко моргає і з різною яскравістю. Чим яскравіше моргає — тимробоча суміш багатша (багато бензину/мало кисню)
І на оборот, чим тьмяніша — тим бідніша суміш (багато кисню/малобензину)

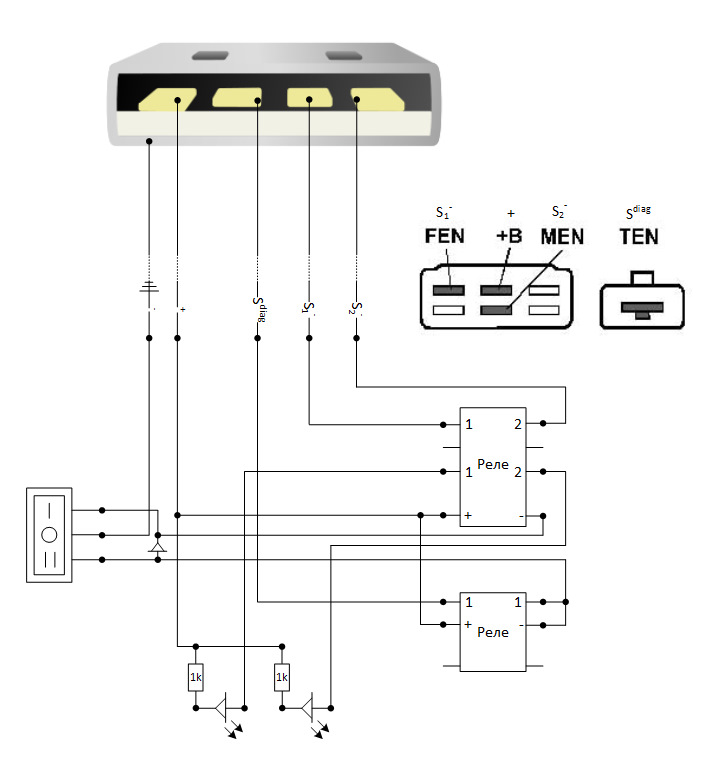

Для зручності я зробив свою схему, і вивів цю всю самодіагностику всалон (щоб кожен раз не відкривати капот, не ставити діоди і т.Д.)Виглядає це все наступним чином (схема додається):
Ось так підключався
Кінцевий вигляд — в панелі
А ось він уже в роботі
Разом, в салоні тепер є перемикач на три режими (IO II) і два діодиD1 і D2 Якщо увімкнути режим I - тоді машина увійде всамодіагностику, світлодіод D1 показуватиме коди помилок (або їхвідсутність) а світлодіод D2 показує якість суміші (вищеописав)
Якщо включити режим O — все відключено, звичайна машина :)
Якщо включити режим II – тоді режиму самодіагностики не буде, асвітлодіод D1 буде аналогом check engine (якщо горить – є помилки, не горить – немає помилок), а D2 просто горить завжди… )
Вставив це диво, як видно з фото вище, місце заглушки (там кнопкине було).
Тепер можу зчитувати помилки та контролювати якість сумішінатисканням однієї кнопки :)
