Встановлення індивідуальних котушок запалювання на FE3N Mazda 626 GD #3

Як обіцяв, знайшов як схрестити тахометр з ІКЗ на 626 :)

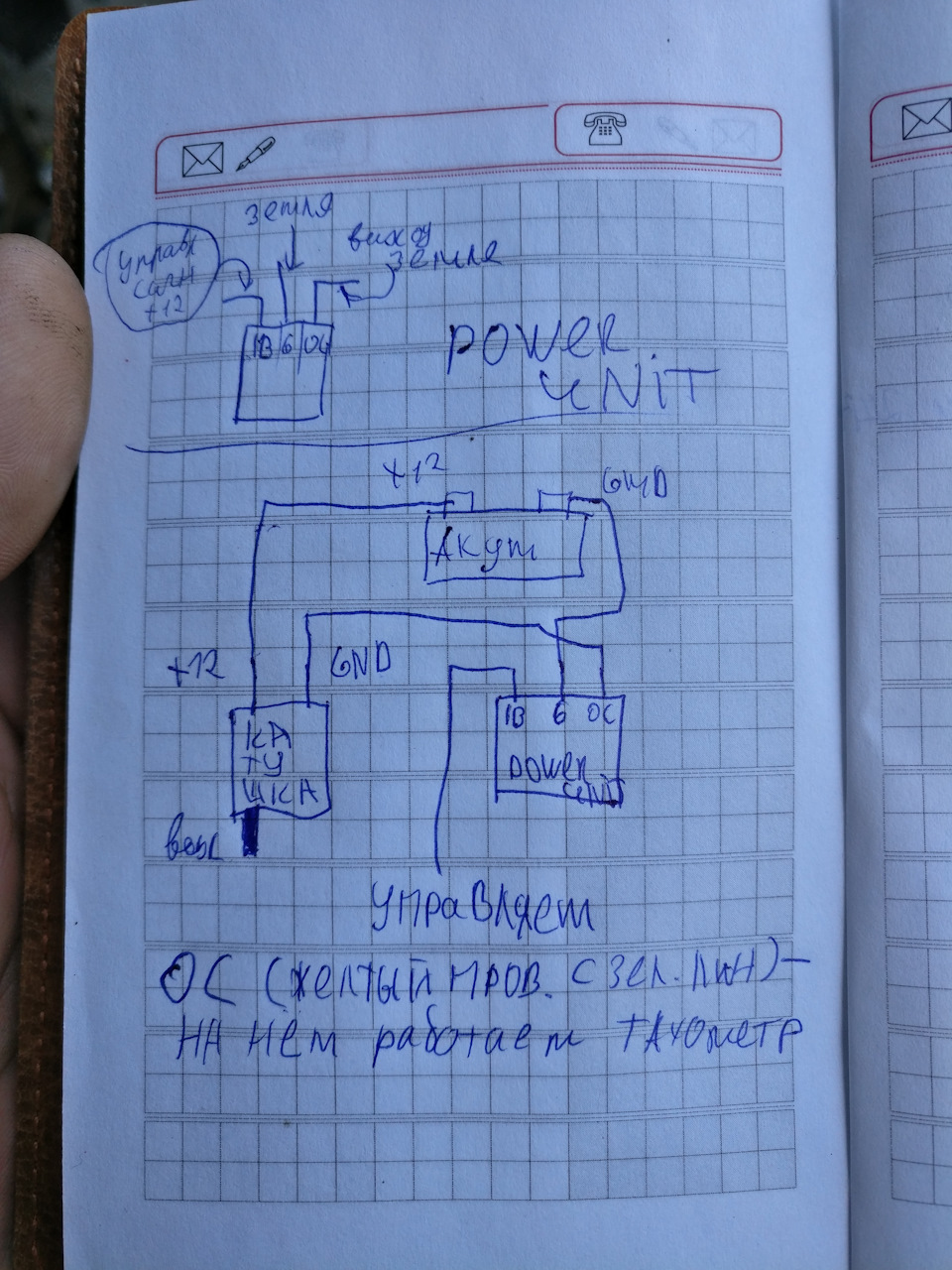

Схема підключення СТОКОВОГО маздовського комутатора запалення доКЗ

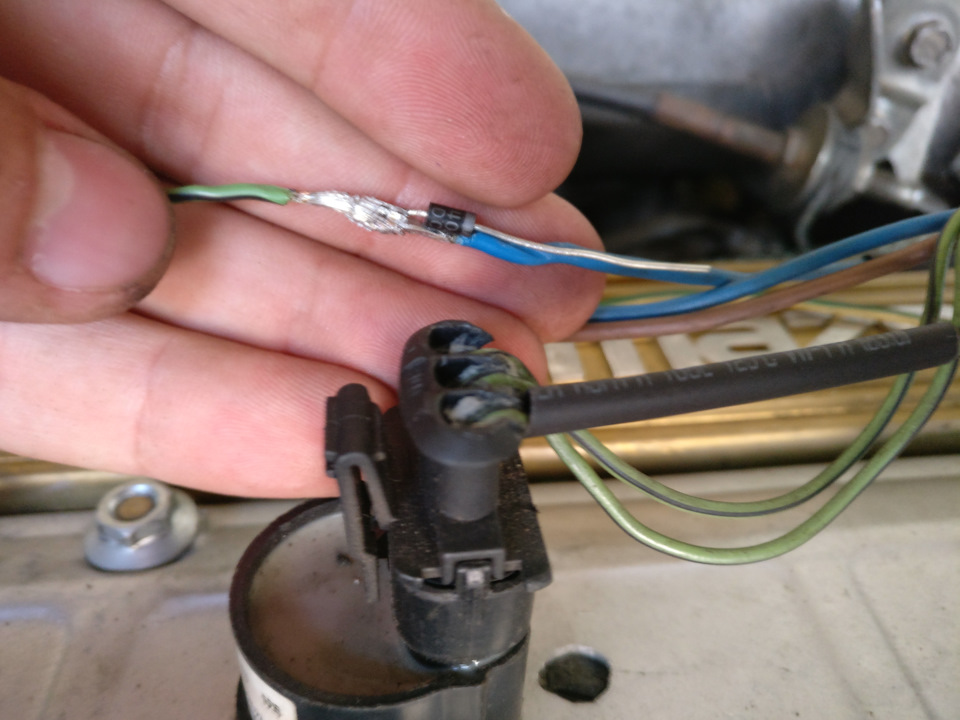

Не багато теорії Після того як пробиває іскра - в котушках зарахунок індукції виникає напруга зі зворотною полярністю.Тобто намінусі з'являється плюс на якусь частку секунди, яку і повиненпобачити тахометр. Тому звичайні +12 на тахометр — нічого недадуть.До кожного мінусу припаюємо діод

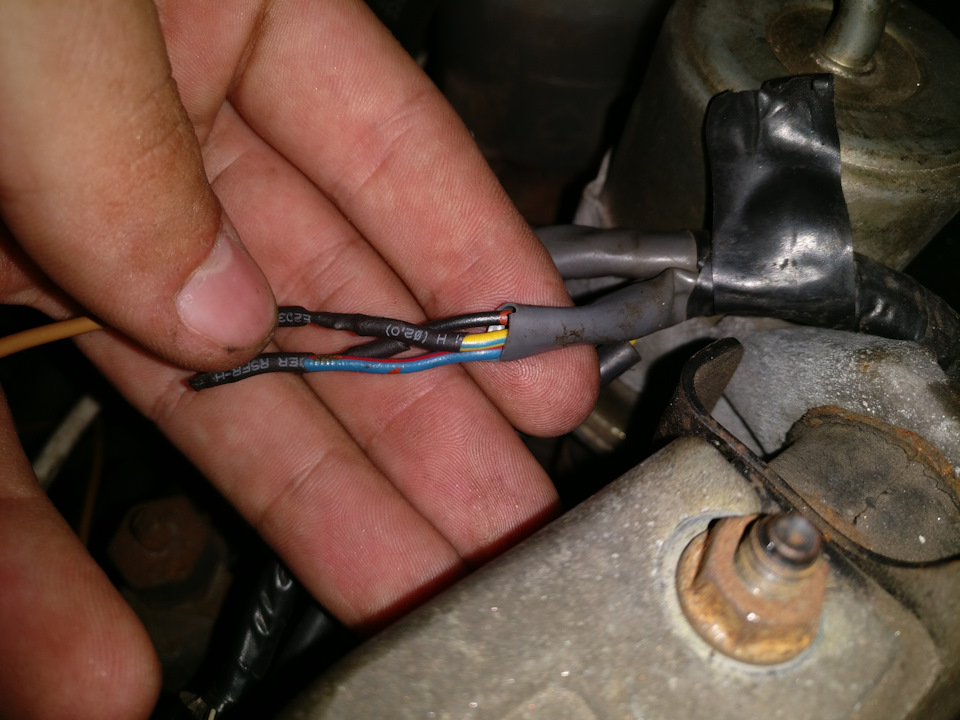

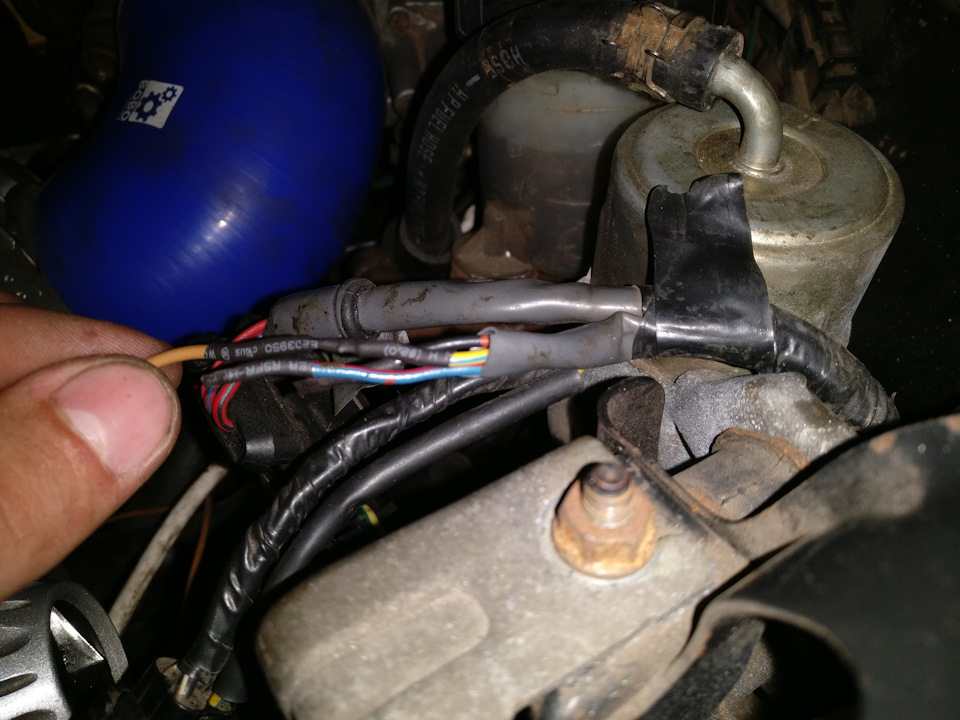

Знаходимо в пучку проводів, що йдуть до рідного комутатора зкотушкою, жовтий провід із зеленою паралельною смугою і червоноюсмугою впоперек, припаюємося. Він до речі, перевіряв його такимчином

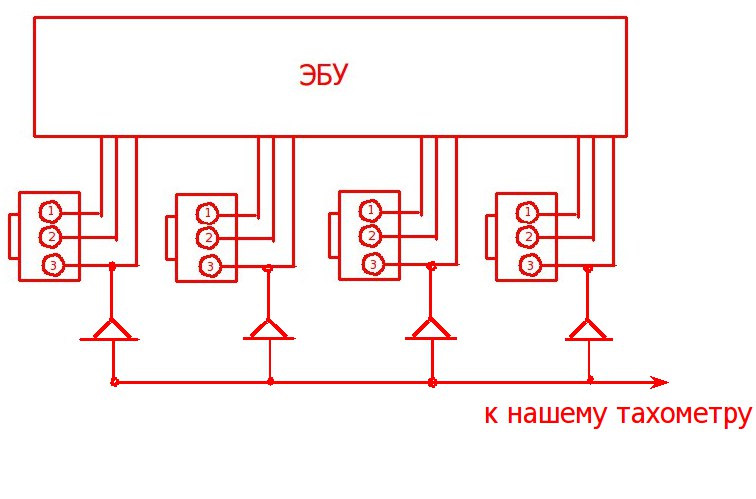

Для тих хто не нишпорить схеми :)
Розпинування з візуалом
Результат.
