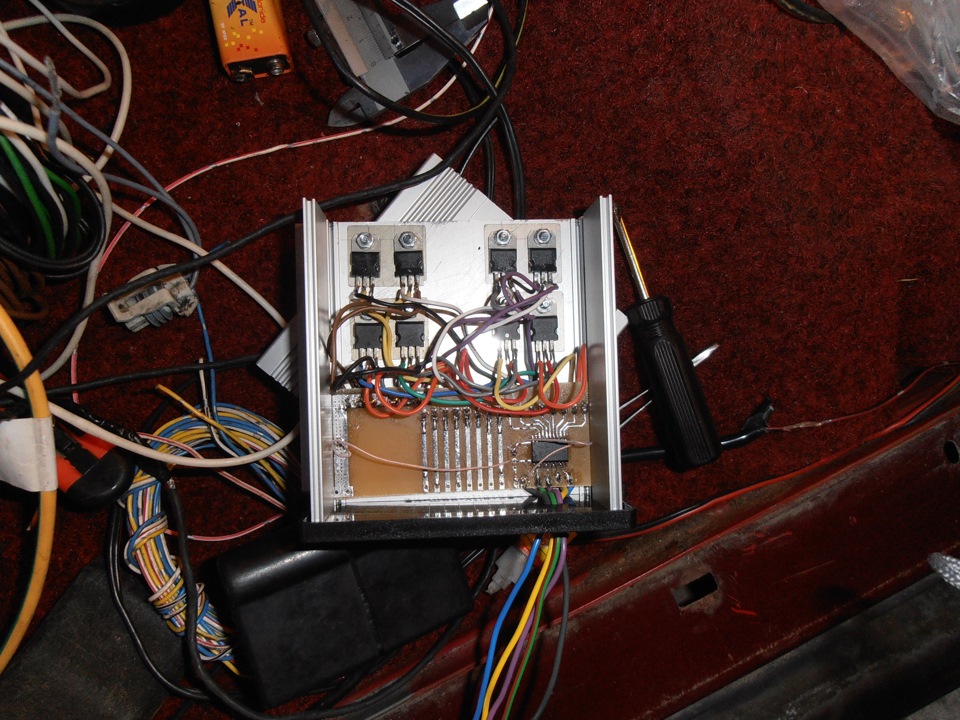

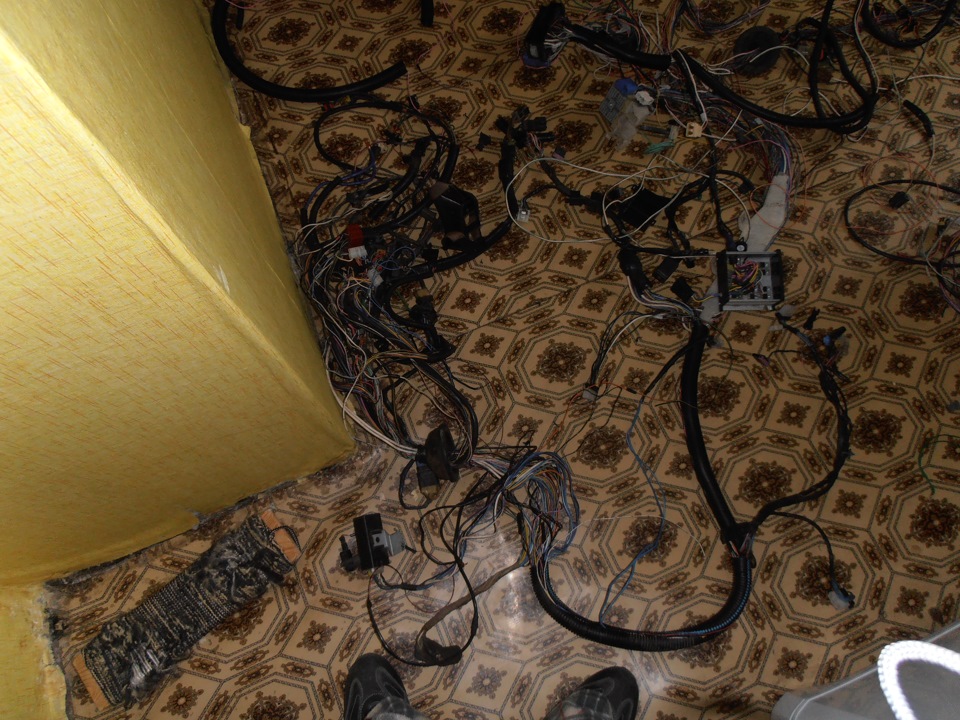

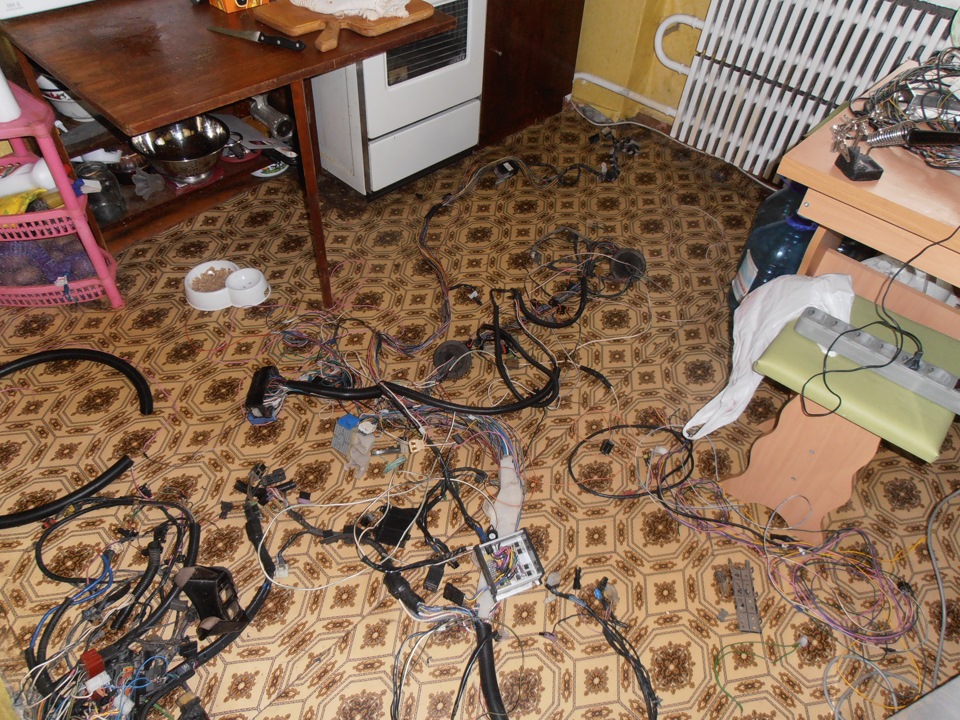

Проведення було все витягнуто з апарату і принесено додому. Були викинуті залишки непотрібних проводів Перенесено лінії живлення від акумулятора на ліву сторону ( що б нейшли через телевізор) Особливий блок релюшок 2 коси запалення Коса форсунок Коса ШПЛЗ < Коса ЕБУ інтегрована з проводкою ніссану і все це було упаковано вгофру і закінчено стандартними ВАЗівськими роз'ємами. Комутаторитеж помістилися в ту ж коробку, що й ЕБУ. А ще на фотці є форси 440сс від Форда
Я цікавився маркуванням мікросхеми мікроконтролера. В інтернеті дуже багато фотографій блоків управління і зовсім немає якісних фотографій самої плати.
Мене цікавить маркування1) Процесора2) Мікросхема обробки датчика детонації3) Мікросхема обробки датчика колінвала4) Мікросхема крокового двигуна та силових виходів5) Який датчик використовується для вимірювання абсолютного тиску в колекторі6) Силові...
У частині мікросхем, можете написати Ярославу і він поділиться тією інфою яку визнає потрібною. Я використовував мікросхему буфферного підсилювача що б з 4 виходів на запалення отримати 8 на котушки. Тому що двигун з 8 свічками і 8 coil-on-plug. Так ...
Дуже багаті у Вас пізнання, тисну рук від щирого серця приємно що кулібіни не перевелися ! ))))Оооо великий ГУРУ, якби не ситуація між Росією та Україною я б вже з речами у Вас на порозі стояв і просив навчити всьому що самі знаєте!))) Блін доведетьс...
Коментарі17

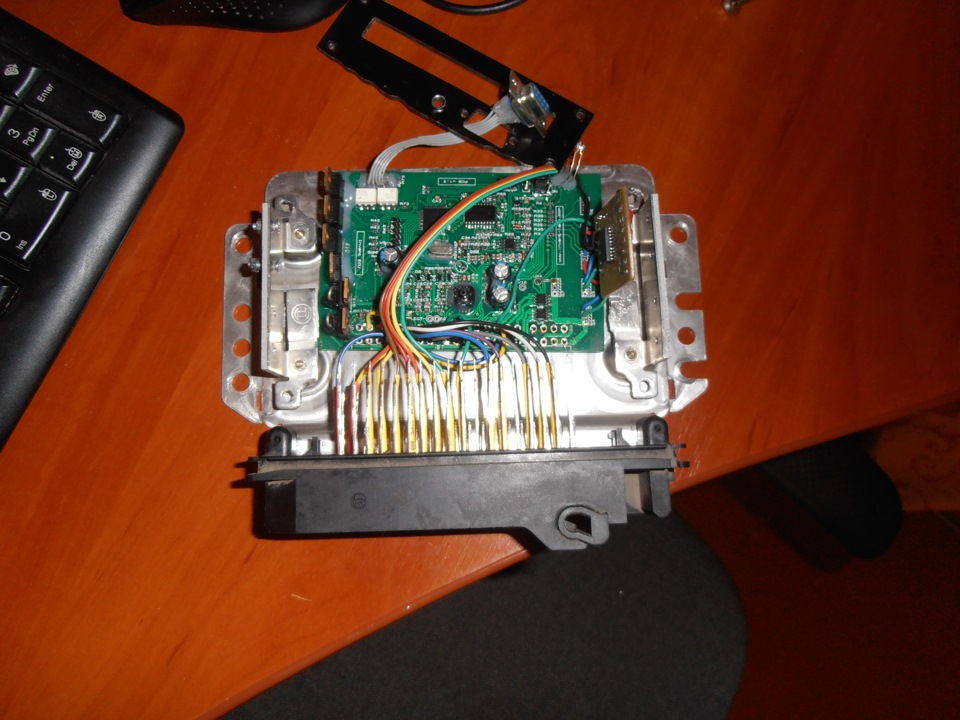

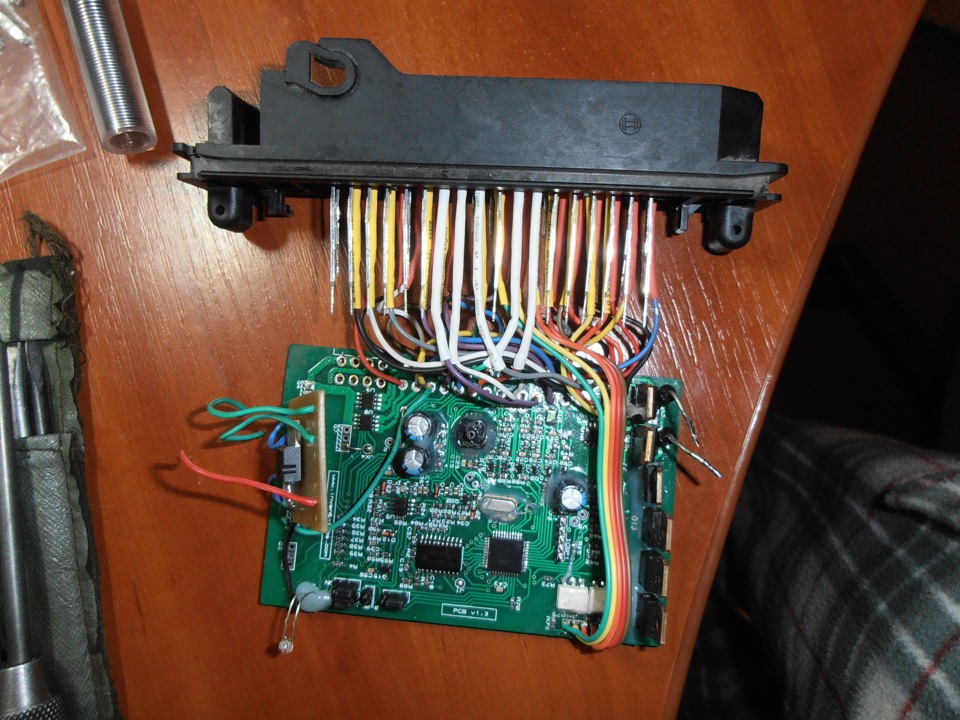

А який процесор використовується на Вашому ЕБУ? Кварц стоїть на 16MHz Судячи з фотографій це дітище Invent-labs
Абсолютно правильно Це Інвент ЕМС-1
Я цікавився маркуванням мікросхеми мікроконтролера. В інтернеті дуже багато фотографій блоків управління і зовсім немає якісних фотографій самої плати.
invent-labs.com/wp-conten…oads/EMS1-v1.5-inside.jpg
Мене цікавить маркування1) Процесора2) Мікросхема обробки датчика детонації3) Мікросхема обробки датчика колінвала4) Мікросхема крокового двигуна та силових виходів5) Який датчик використовується для вимірювання абсолютного тиску в колекторі6) Силові...
У частині мікросхем, можете написати Ярославу і він поділиться тією інфою яку визнає потрібною. Я використовував мікросхему буфферного підсилювача що б з 4 виходів на запалення отримати 8 на котушки. Тому що двигун з 8 свічками і 8 coil-on-plug. Так ...
Дякую за вичерпну відповідь! -)
Залазитиму під кришку напишу те що побачу
Титанічний працю знімаю капелюх! Мало того що руки з правильного місця ростуть, так і з головою в союзі. Я теж рукастий але не на стільки.
Млинець де взяти всю цю інформацію що у Вас в голові?))))Я б теж засів террано мучити!)
У книгах, на форумах, на практиці багато разів переробляючи одне і теж)) У мене було багато часу все це вжити і перетравити)))
Дуже багаті у Вас пізнання, тисну рук від щирого серця приємно що кулібіни не перевелися ! ))))Оооо великий ГУРУ, якби не ситуація між Росією та Україною я б вже з речами у Вас на порозі стояв і просив навчити всьому що самі знаєте!))) Блін доведетьс...
Все виглядає страшно доки не почнеш.
Згоден!)))Тільки млинець часу на все це з роботою не вистачає !((((
млинець була б у мене така розумна бошка))) напевно тетанічні заморочки
Оскільки знання набиралися в процесі переробки. Все можна було б зробити і дешевше і краще. Це заняття для душі))
Підтримую!.. Для душі ... але багато хто ніколи цього не зрозуміє!
