Перше що було зроблено це встановлення зубчастого вінця на шківколінвала.

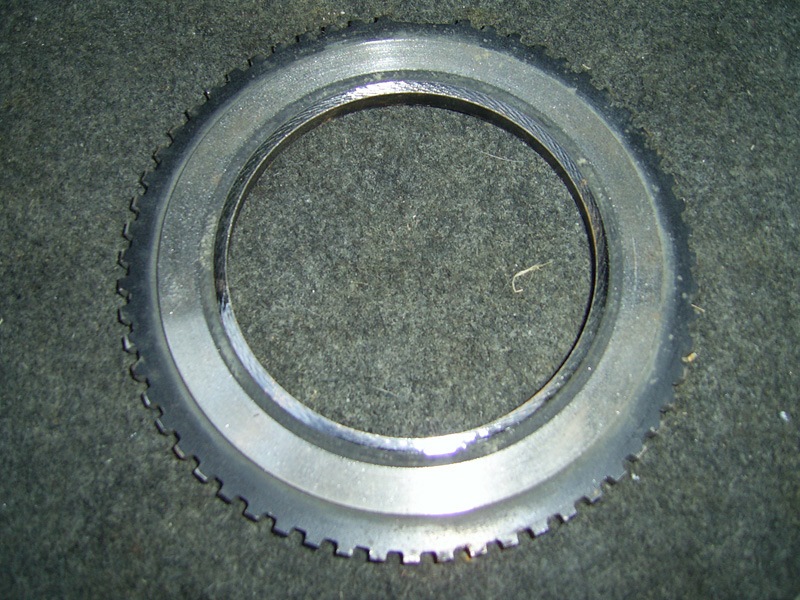

Для цього шків зняв і розібрав. Задню частину (ту що звернена додвигуна до першого струмка) Токар виточив зі сталі нову заднючастину і на неї зверху напресували вінець 60-2 від ВАЗу Перевірилищо б у ВМТ першого циліндра датчик положення колінвалу знаходивсянад 20м зубом після пропуску.

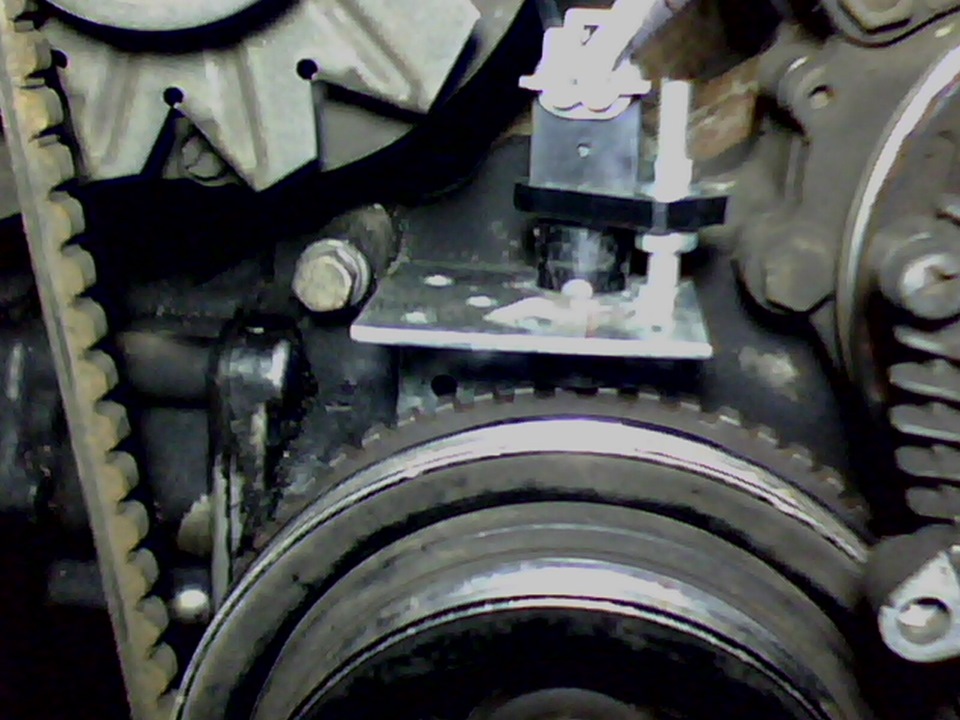

Сам датчик закріплений на куточку з 2мм стали на тому місці, дестояв зубчастий покажчик з мітками УОЗ.
Коментарі10
млинець ось би з іншого боку глянути як вінець напрусовував. і дуже прошу.розпиши як ставити цей вінець?я від волги ставити буду, мене цікавить як орентувати перепустку щодо шпонки? ось цього просто засвоїти не можу.
Рух зараз знятий. Так що зніму шків. Сфоткаю і викладу. Проріз орієнтована так що коли колінвал знаходиться в ВМТ навпроти датчика стояв 20й зуб від пропущених. Так для Січня орієнтується шків. Якщо по шпонці дивитися то шпонка стоїть вгору її сторон...
спасибос, а скажи як вмс виставляти є якісь мітки?
Мітка по колінвалу як я і написав шпонка строго паралельна бічній поверхні блоку циліндрів. Або по індикатору УОЗ там зубчики і якщо дивитися на двигун спереду найправіша це 0 градусів. Для розподільного валу на ліжку завдано ризику а на валу теж.
так ось воно походу як, шукали шукали де там мітки. виявляється на пастелі і на распредвалу. а ми на шестерні знайшли і думали куди її) спасибі)
Якщо уважно читав інструкцію з мотора то там намальовані ризики на зірочці. Подивися уважніше. А взагалі якщо по народному. То заганяєш у свічковий отвір викрутку довгу. Обертаєш поки вона вилазить. Як зупинилася туди стрілочний індикатор і потихеньк...
спасибі. постараюся запам'ятати)
у круто, продовжуй в тому ж дусі, вийде відмінний мануал, я собі хочу так само зробити)) респектос тобі величезний))
За цим девайсом ЕСУД отримує дані про положення колінвала. В оригінальному Ніссановському ЕБУ ці дані одержуються з датчика в розподільнику запалювання.
А навіщо цей девайс?
