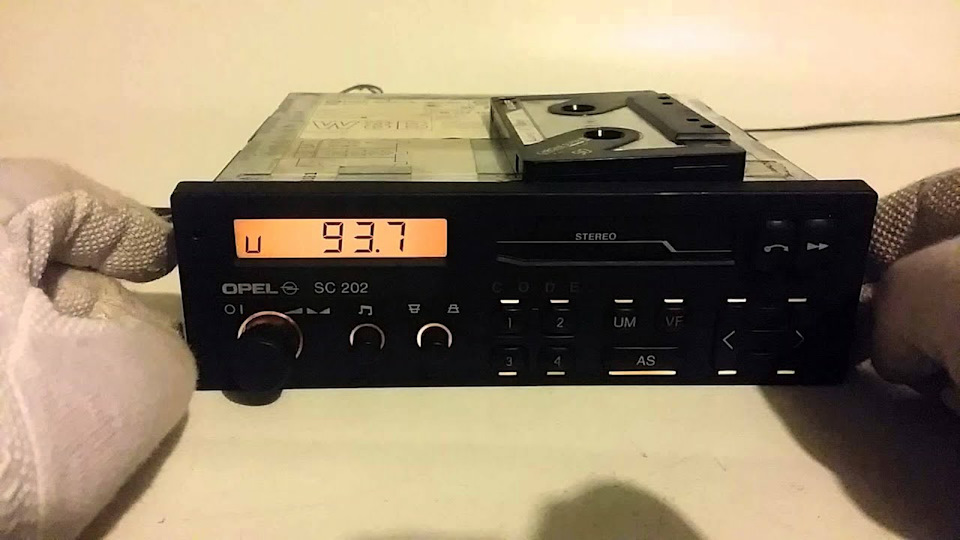

Фото з інтернету, але така ж і у мене

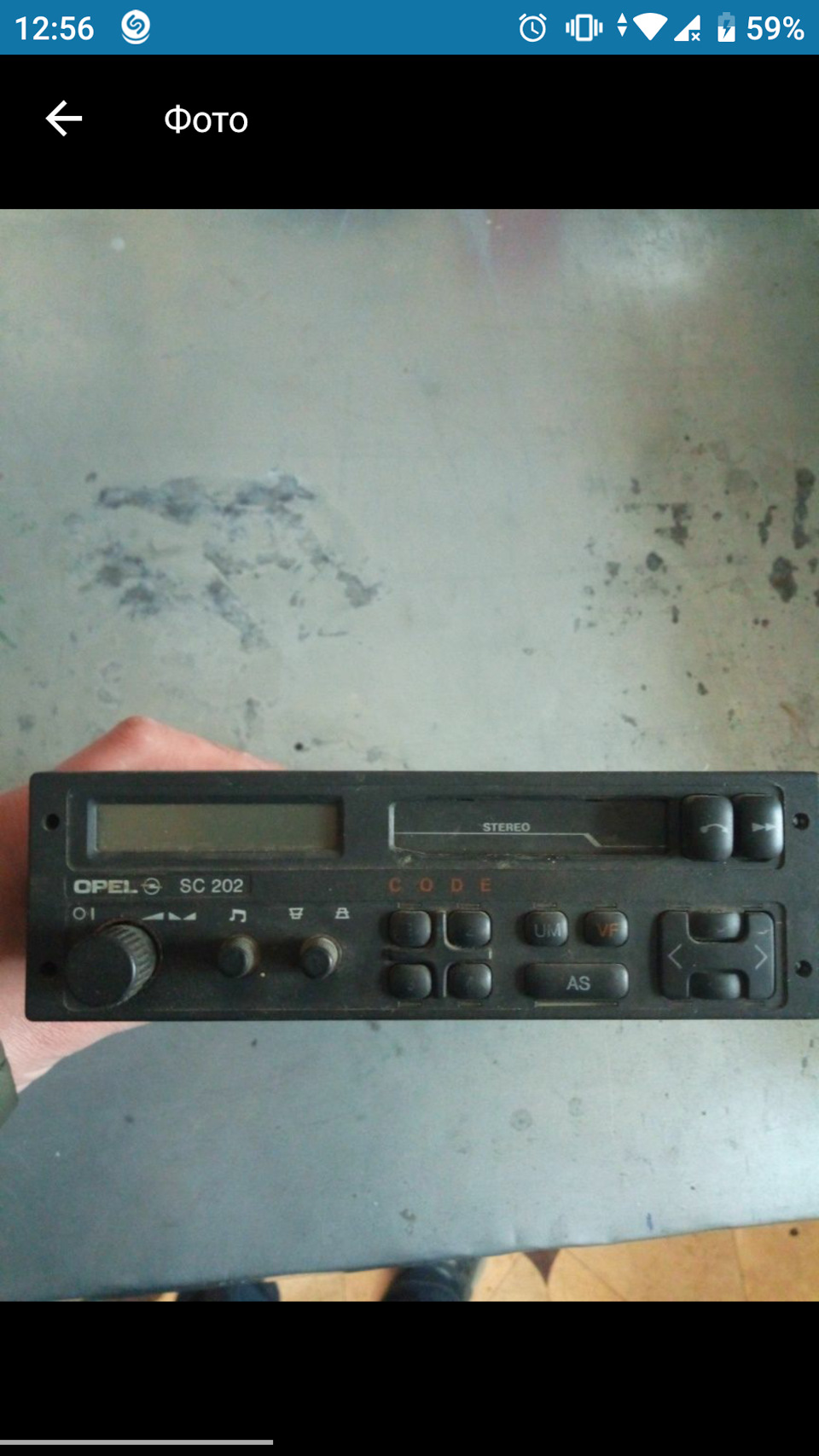

А така була брудна моя, коли приїхала
Гаркал як завжди олх у пошуках цікавих запчастин на аскону.Наткнувся на магнітолу Opel sc202b Цінник 200грн. Здзвонився зпродавцем, відправив мені відео її роботи.Наступного дня їївідправили мені)
Я бачив як у неї впроваджують aux. > схему як ця справапаяти.

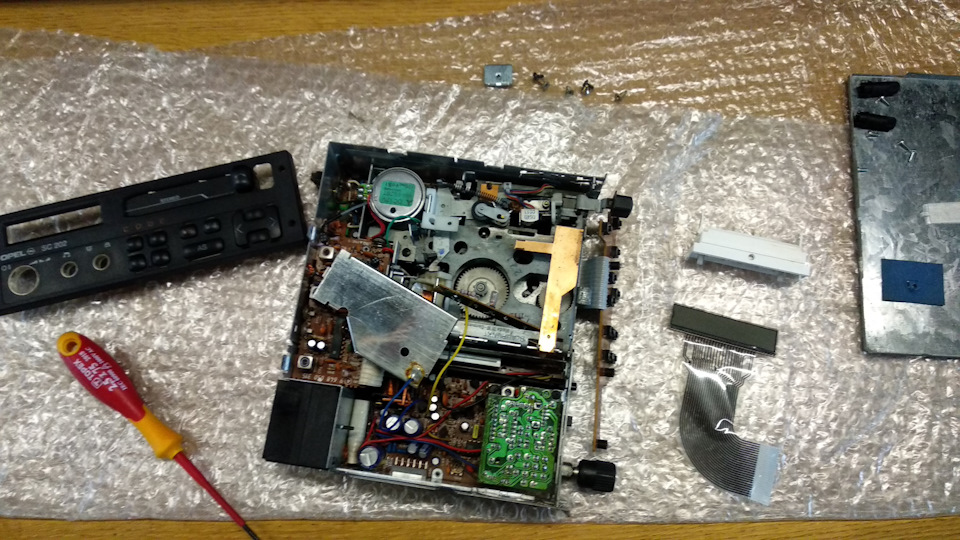

Ну, поїхали... Зняв верхню та нижню кришку, зняв панель.
<
Повиймав всі кнопки, перечистив все від багаторічного бруду, продезінфікував Далі демонтував дисплей і зняв захисну кришку платипід дисплеєм, яка нам і потрібна для впаювання шматкасучасності.

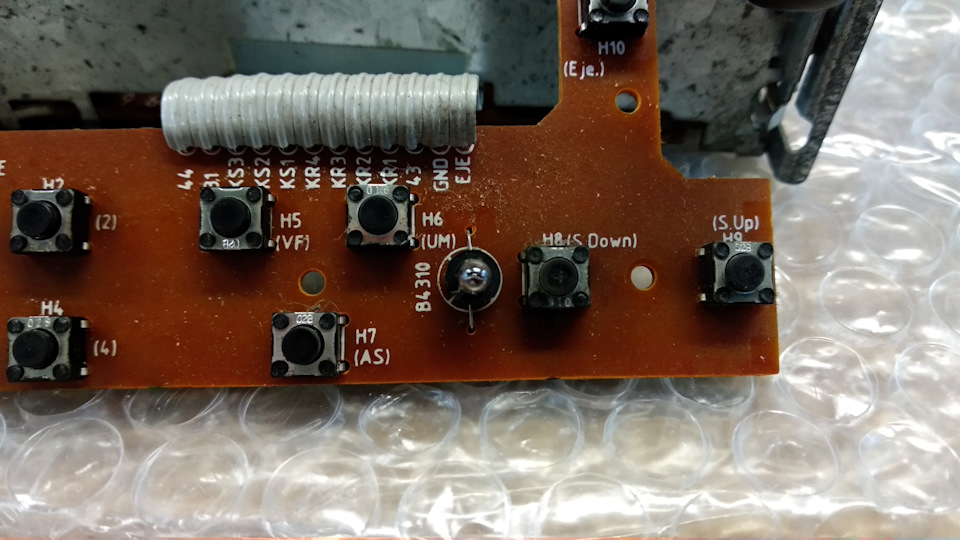

На панелі кнопка UM стоїть зліва, а VF справа, а на платі навпакиЧому так?

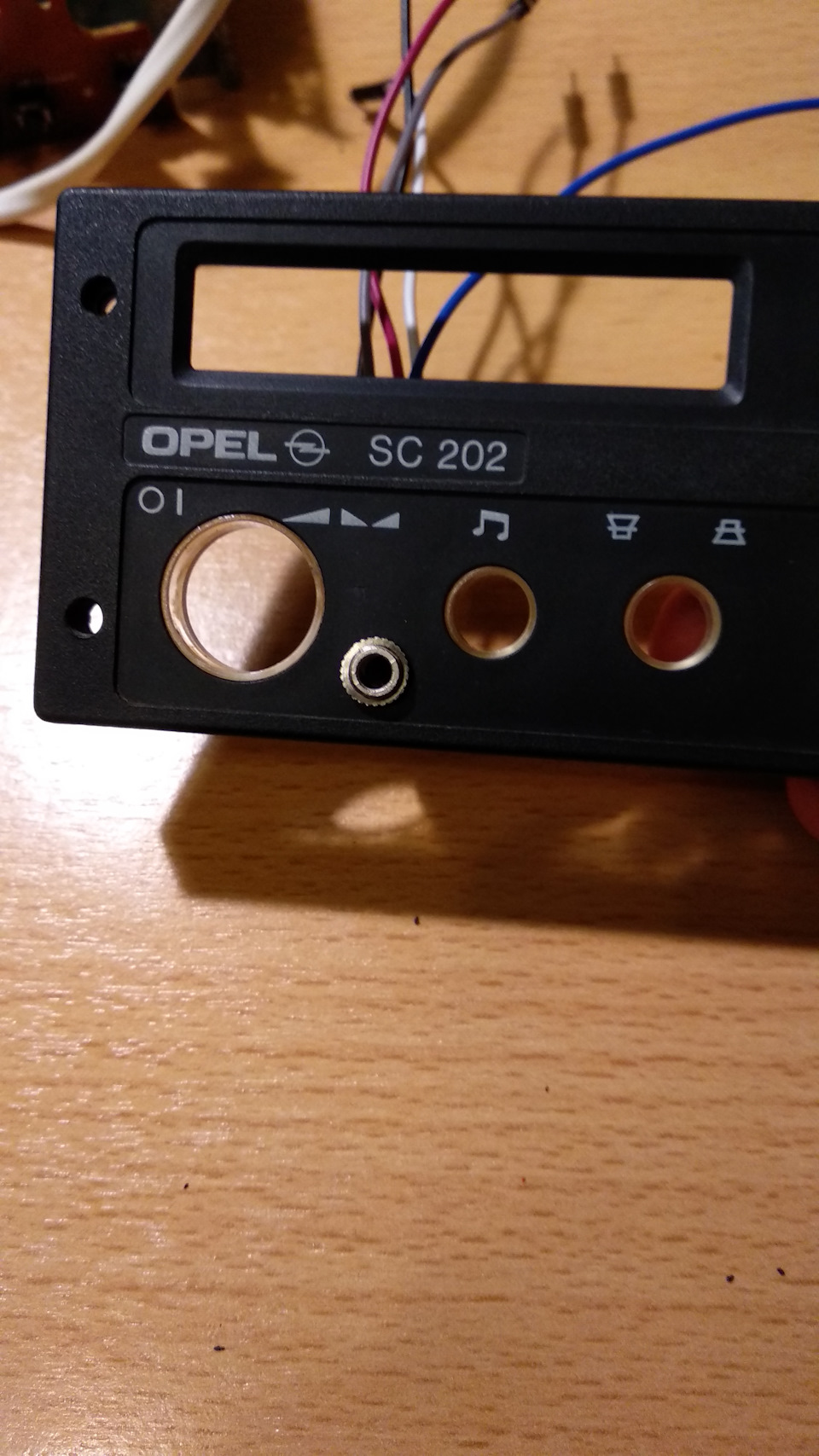

Гніздо стало як рідне
Плата, на якій потрібні нам ноги, на які потрібно припаятиконтакти
І зворотний її бік
<
Але ось невдача На тій схемі, що є в інтернеті, вся розпаюваннявиконана білими проводами. Там начебто все логічно, куди паятиканали і куди паяти розриви, на які я зрозумів ноги. Не зрозуміводного:куди лівий, а куди правий канал запаяти? Посилання наінструкцію нижче. Поясніть, хто знає, куди правильно запаяти каналиі їсти чи різниця на які ноги паятиме розрив?
Коментарі10
млинець навіщо це гніздо на панелі, можна було його вивести внизу непомітно, та й можна було взагалі з або експрес замовити плату і впаяти всередину і юзати по блютусу
Гніздо на панелі виглядає набагато гармонійніше, ніж якби десь під магнітолою валялася китайська приблуда. У пару до магнітола шукаю ще еквалайзер. Але китаю тут не буде.
У мене зараз jvc, теж впаював аукс, вивів через задню панель і під торпедо завів. Мені не подобається
Підключи магнітолу, зроби звук голоснішим і коснисьпальцем контактів, по звуку визначиш, де лівий, де правий, при дотику почне фонувати)
Дома ніде підключити, блоку немає, і вирішив їхати з нею на радіоринок, alextiger підкинув ще ідею, зроблю вже одним махом)
Там номери конденсаторів після розриву є, це вхідні кондери, але гучність будеш регулювати з джерела тоді. Подивися ще раз уважно схему і те, що пишуть. На платі часто вказані номери елементів.
Начебто як касетаблютуз десь у неті траплялася, більше можливостей, а якщо ще подумати і мікроху замінити на більш потужну, то взагалі вогонь
Пізно, пацієнт розрізаний на операційному столі))) у мене є схема магнітоли, але я не знайшов куди паятись((( та й гніздо вже на місці)
Хоча, ти знаєш, поїду шукати мікроху, на радіоринку є мужики, які ремонтують, розбирають, паяють, перепаюють магнітоли. Дивимося, що там є)
Ще варіант у китайців є блок з кнопками, дисплеєм, під флешки і сд карти, можна якраз вмонтувати його вгорі бороди, він якраз не глибокий, ловиш радіо і все, а є ще й блютуз від телефону розуміють, тоді взагалі ноу Проблем, якість передачі цілком нор...
