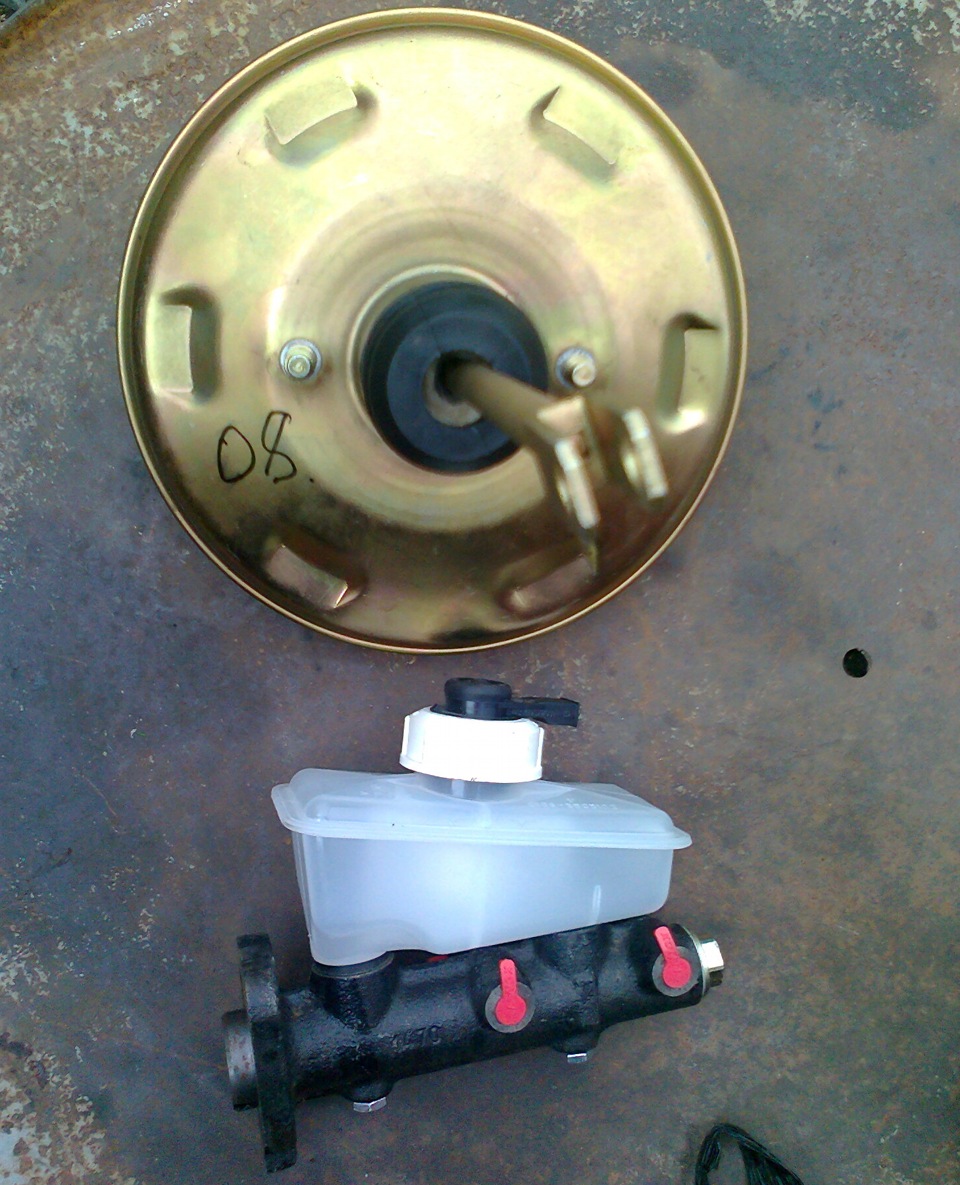

Встановлення ВУТ+ГТЦ від ВАЗ-08

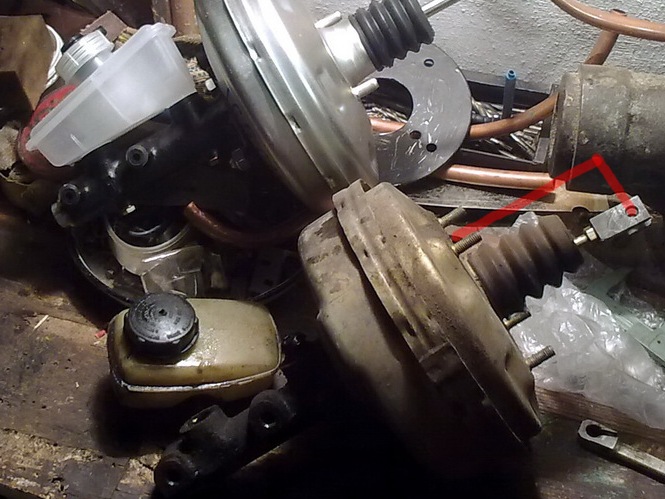

Знявши свій вакуум, треба ОБОВ'ЯЗКОВО заміряти відстань від корпусуВП до отвору у вилці (рис.2 показано червоним), куди вставляєтьсяпалець для з'єднання з педаллю.

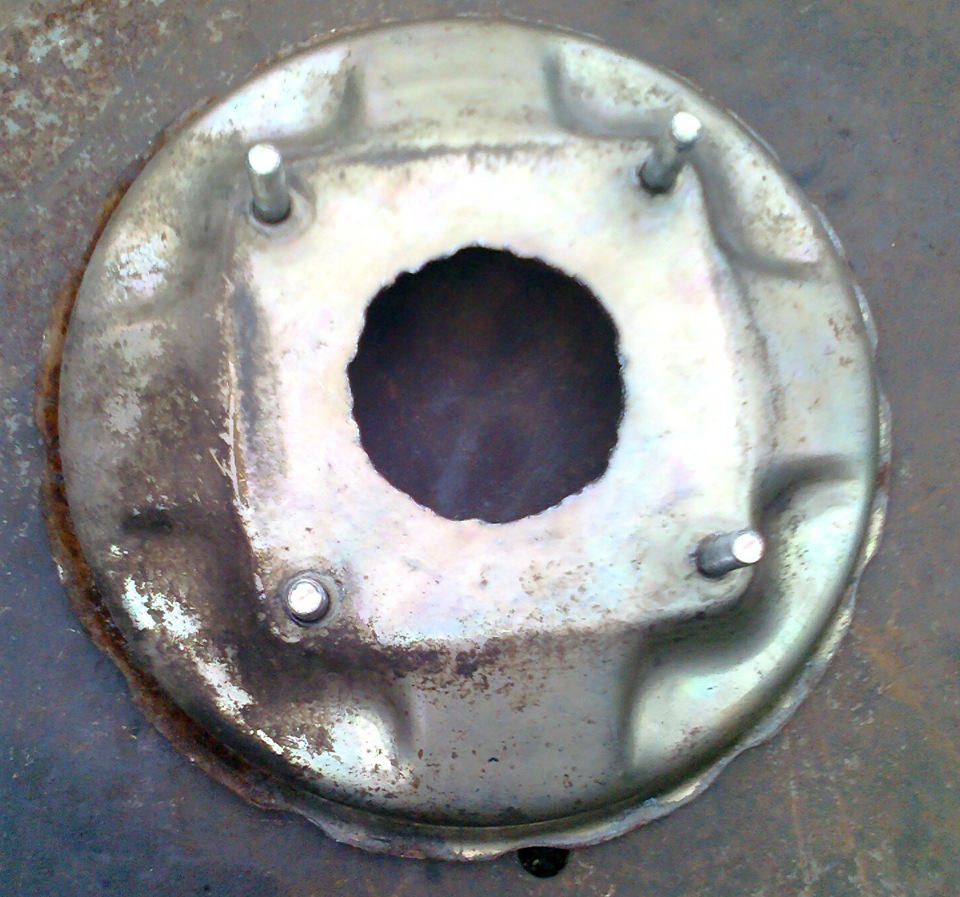

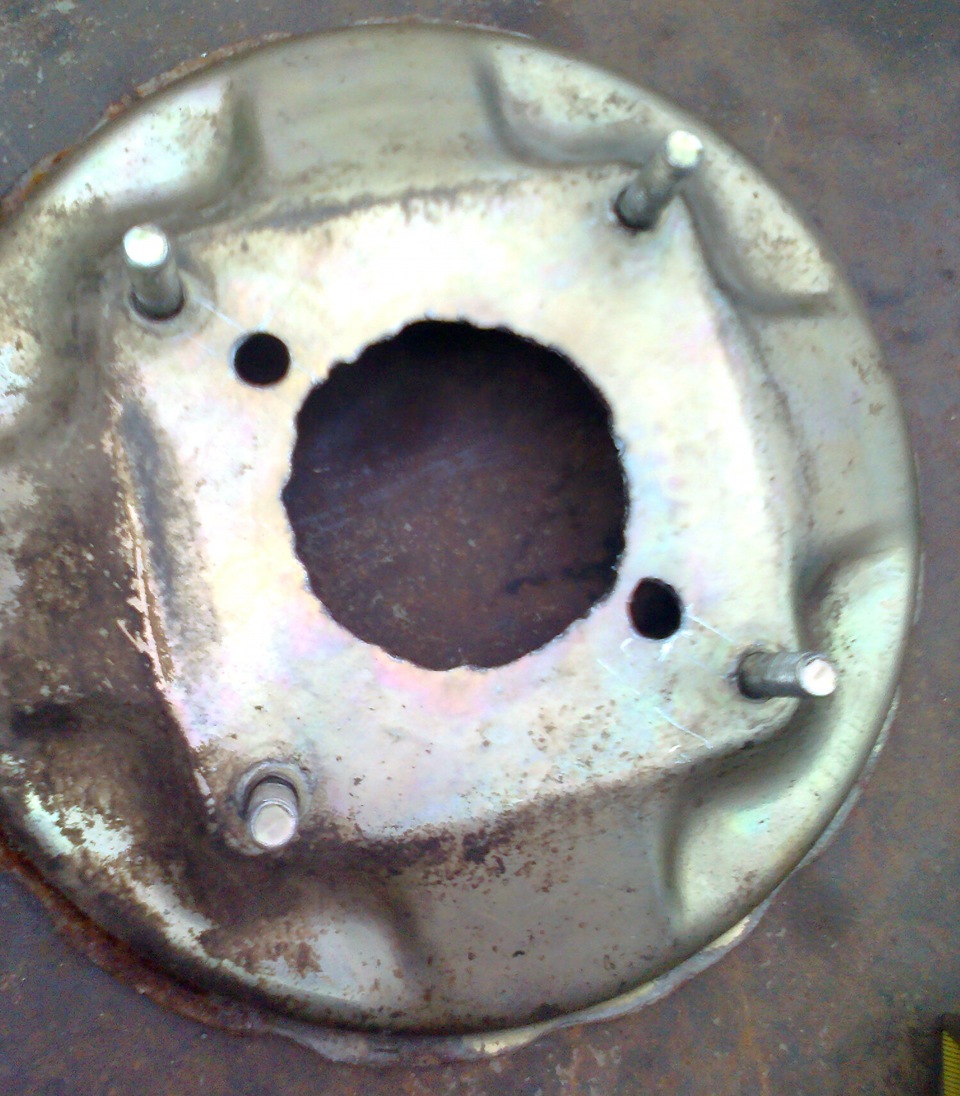

Після цього розбираємо свій ВУ, залишаємо половинку корпусу зчотирма шпильками, з нього робитимемо перехідник, висвердлюємодірки, як на рис.3 і 4 (так зручніше свердлити), а потім ужевирізаємо і сам перехідник. Зі шпильками.

Прикручуємо перехідник до вакууму як на рис.5 (фотка не дужезрозуміти можна…)

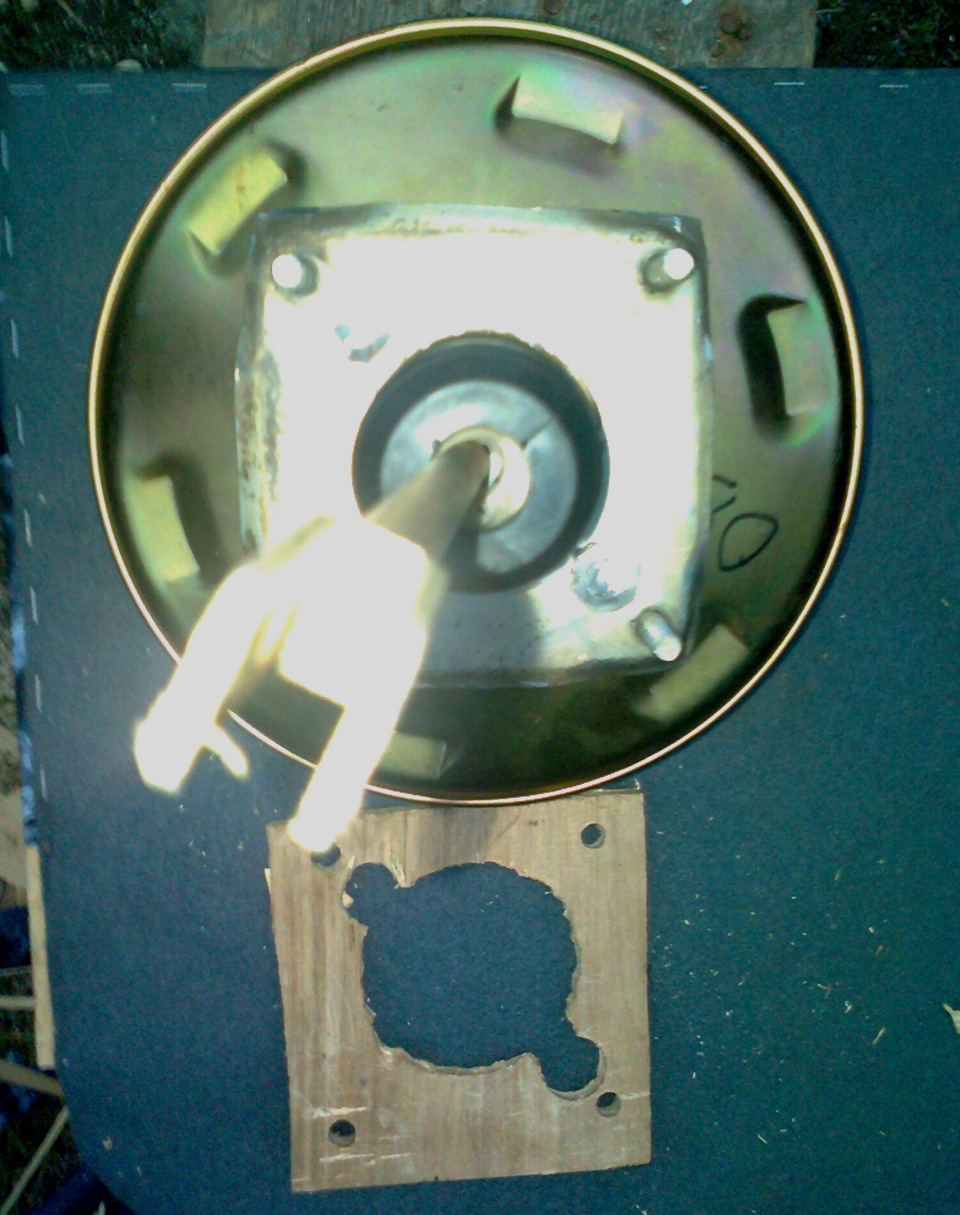

Бо при установці на машину будуть заважати дві шпильки з гайкамивісімкового вакууму, потрібно зробити прокладку .Прокладку роблятьз фанери або оліту.Я взяв фанеру.Товщина повинна бути такою, щоб нестирчали гайки, якими прикручений ВУ до перехідника. На рис.5показана фанерна прокладка.Далі не фоткал, постараюся пояснитисловами... Шток з вилкою кріплення до педалі на вакуумі ВАЗ -08Довгий. Є такий же вакуум у магазинах але з коротким штоком (ваз 09або 10), який, напевно, не дістане до педалі. Краще вкоротити штокніж подовжувати, через це був обраний від ВАЗ-08. Коротше вибиративам. Далі ... Шток біля вилки відрізаємо. Потім шток укорочуємо натаку довжину, щоб при прикладанні вилки назад до штока вийшлавідстань така ж, як описано в першому реченні. Увага! Тепер довжинудо отвору у вилки потрібно міряти від фанерної прокладки, а не відкорпусу. Після цього приварюємо вилку до штока. Спочатку на вилціробимо невеликий отвір у тому місці, де вона приєднається до штока.Отвір потрібно для того, щоб можна було проварити з внутрішньоїсторони - так надійніше. Можна відрізати різьблення і приварити відстарого ВУ, щоб довжину штока регулювати. Але я не експерт ізметалів і не сильний зварювальник… Прикинув на зовнішній виглядрізницю в металах… Як вони з'єднаються? Різьблення нарізати - штоктовщі. Токареві може віддати – чи вийде? А так на все пішло дотрьох годин роботи. Ставимо ВУТ. Прикручуємо ГТЦ. Усі трубки донього підходять різьбленням як рідні. Тільки один отвір на циліндріслід заглушити. Їх там 4, а у нас 3. Для цього я зняв із запасноїтрубки штуцер. Заварив отвір – заглушка готова!

Залишилося дріб'язок – підключити датчик контролю рівня рідини.
