Ось хочу собі зробити доопрацювання…
Слухаю музику та розмовляю по телефону, використовуючи AUX IN.
З дитинства з електронікою не склалося, ось і не можу доперти, щосаме потрібно зробити...
Суть завдання в наступному (імітувати кнопки від хендсфрі дляHTC):
— при прокручуванні колеса ждойстика на один крок вниз, наземляному дроті ауксу, має спрацювати переривання в 200 Ом
— при прокручуванні колеса жодійстика на один крок вгору, наземляному дроті аукса, повинно спрацювати переривання в 600 Ом
< br> - при натисканні на середню кнопку (Mute), повиненспрацювати розрив в 0 Ом по земляному проводу аукса. Схемкузробити, чи якийсь контролет потрібно буде задіяти. Поки непробував, намагався подібну інфу нарити на форумах, але крім яксхеми який провід від яких кнопок йде, не знайшов. Буду дужевдячний.
Коментарі10
Щас ще трохи осмислив=) У тебе є хендс фрі від комуняки? і тобі треба тільки перенести кнопки на джойстик? Або тобі саме хендс фрі ще зібрати треба?
Хендсфрі є, воно і буде собі бути ) Хочу що б на кабелі AUX - Jack, на GND-проводі, при прокручуванні колеса штатного джойстика, відбувалося замикання через опір (600/200 ом), а при натисканні кнопки Mute відбувався обрив ланцюга по GND. При цьому фу...
та й термін переривання тут сильно плутаю принаймні мене) Тут треба замикати через опору.
Я ж говорив, З дитинства з електронікою не склалося ). Тобіш розуміння є, але досить поверхове ...

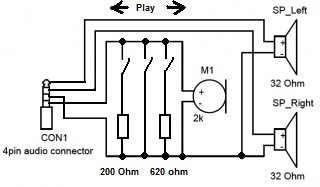

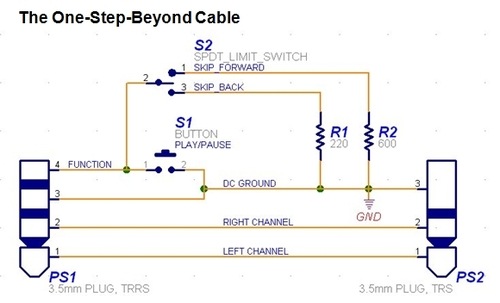

Спочатку не зовсім в'їхав, тепер приблизно зрозумів. Друга третя схемка це схема хендс фрі і вашого адаптера, у випадку з наступний трек попередній в принципі там просто на замикання через резюки прокотить, а ось mute? адже там просто не коротнеш.
У моєму випадку при натисканні на якусь кнопку, видається кодова послідовність, яка емулює сигнал ІЧ приймача, тобто практично як Пульт ДК з'єднали проводами.
З приводу коліщатка, то все трохи складніше там одночасно замикаються 3 контакти на кшталт, багато хто адаптував пульт за допомогою резисторів (залежно від магнітоли) взагалі не стали зв'язуватися з коліщатком. У мене є схема підрульовика, вона має в...
Так, з приводу коліщатка, вчора-позавчора начитався ... Я так зрозумів ніхто просто не хоче морочитися ... Схемки подрулевика у мене теж є, але цікаво було б побачити твою (швидше за все я її зустрічав або на форумі megane-club .ru або тут).
Трохи непорозумію питання з приводу має спрацювати переривання в 200 Ом тобто спочатку ланцюг замкнутий повинен бути і опір 0 має бути, при повертанні коліщатка має розімкнутися і опір має збільшитися до 200Ом. Так зрозумів?Чи ти мав на увазі? опір?
Наскільки я зрозумів, в стані спокою ground замкнутий (можливо не совсям наочний малюнок прикріпив ...). на землянному дроті з'являється опір в 200 Ом- >\II на земляний провід розривається.Ща додам ще схему...
