Підготовка до заміни гальм…

Набираюся інформації з гальм.
У планах поміняти передні на вентильовані, задні на дискові.
Поки в голові все свіжо, запишу все... А то щя як завалять роботоютак все і забуду. >

По передку:
Тут все банально.Супорта та дицьки від Clio II або Megane I.

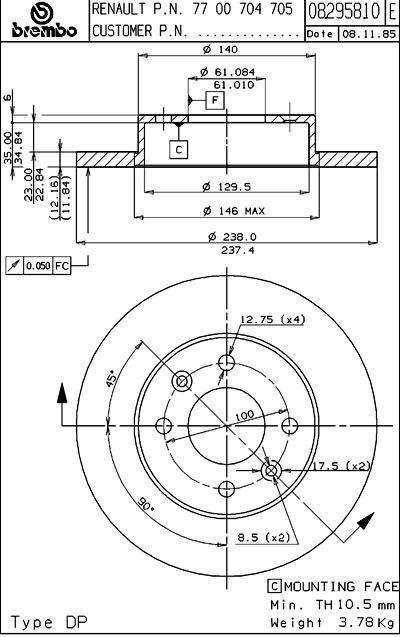

У мене встановлені повні гальмівні диски 238x18 OEM 7700704705 або7701204282.
На симболи та ключки ставляться вентильовані диски 238x207700704705 або 7701204282.
19 I (B/C53_); 19 I Cabriolet (D53_); 19 I Chamade (L53_); 19 II(B/C53_); 19
II Cabriolet (D53_, 853_); L53_); 19 II фургон (S53_); 21 (B48_); 21 седан
(L48_); 21 універсал (K48_); 21 фургон (S48_); Clio II (BB5/1/2_, CB0/1/2_), Clio II (SB0/1/2_) фургон, Kangoo ( KC0/1_);
Kangoo Express (FC0/1_); Megane Cabriolet (EA0/1_); Megane Coach(DA0/1_); Megane I
(BA0/1_); Megane I Classic (LA0/1_); Super 5 (B/C40_); Symbol/Thalia I (LB0/1/2_).

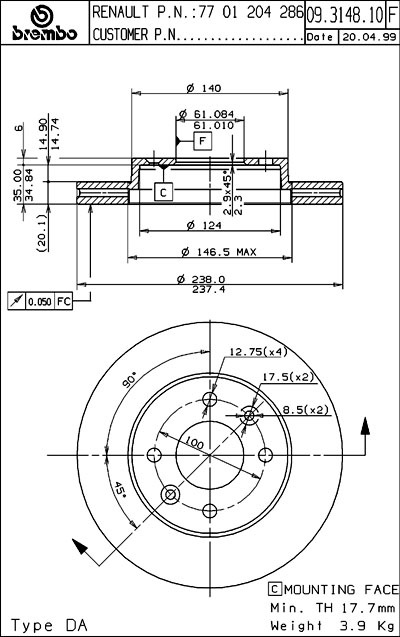

BREMBO 09.3148.14 — замінник для вентильованих OEM-них ріношнихдисків :< br/>
— 77 00 756 572
— 77 01 204 286
— 77 00 715 081
— 77 01 204 283

Thalia_1.4_solid_238x12_Brembo_08.2958.14

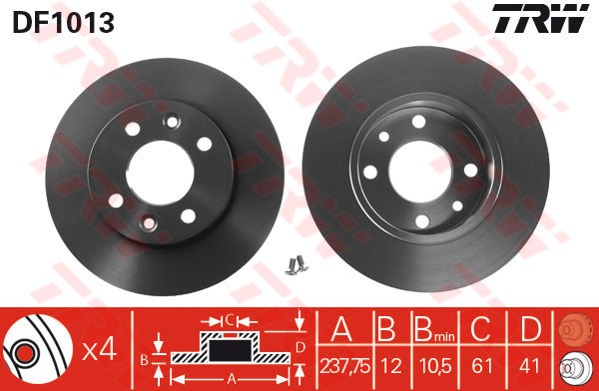

Thalia_1.4_solid_238x12_TRW_DF1013

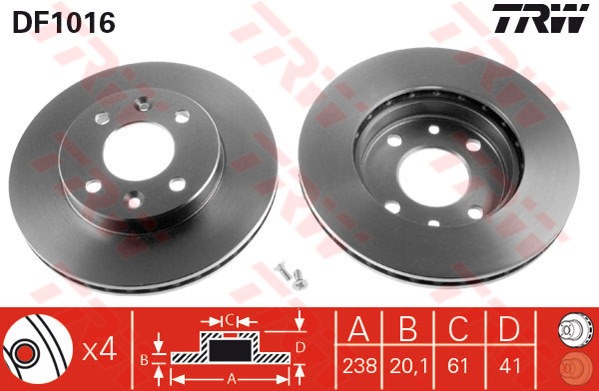

Thalia_1.4_vent_238_20_Brembo_09.3148. 1016

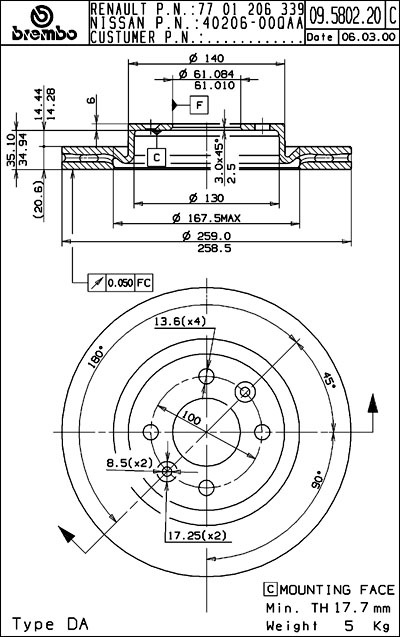

Thalia_2.0_vent_259x20.6_Brembo_09.5802.20
> Для заміни повних дисків на вентильовані необхідно мінятисупорти
На дискові гальмівні системи Renault ставить супорти виробництваTRW.

На дискові гальмівні системи з повним диском ставлятьсясупорти BHV155 (ліворуч) та

BHV156 (праворуч) (замінні деталі йдуть з артикулами BHV155E таBHV156E)
> Відповідні номери OEM:
BHV155 (ліворуч):
— 7701499274
— 7701201769
— 6001547616
— 7701208171
BHV156 (справа)
— 7701201770
— 7701499275
— 6001547617
— 7701208172

11 (B/C37_); 11 фургон (S37_); 19 I (B/C53_); 19 I Chamade (L53_); 19 I фургон (S53_); 19
II (B/C53_); 19 II Chamade (L53_); 19 II фургон (S53_); 21 седан(L48_); 9 (L42_)Clio I
(B/C57_, 5/357_); Clio I фургон (S57_); Clio II (BB0/1/2_, CB0/1/2_); Clio II (SB0/1/2_)
фургонLogan (LS_); Logan універсал (KS_); Megane I (BA0/1_); MeganeI Classic (LA0/1_);
фургон Rapid (F40_, G40_); Sandero (BS0_); Super 5 (B/C40_); Super5 фургон (S40_);
Symbol/Thalia I (LB0/1/2_); Символ/Талія II (LU3_); Twingo (C06_); Twingo (CN0_); Twingo
фургон (S06_)

На дискових гальмівних системах з вентильованим дискомставляться опори BHV157 (слева)

і BHV158 (справа) (замінені деталі йдуть з артикулами BHV157E іBHV158E)
Відповідні номери OEM:
BHV157 (злева) ):
— 7701201965
— 7701207958
— 7701499301
BHV158 (справа):
— 7701201966
— 7701207959
— 7701499302

11 (B/C37_); 11 фургон (S37_); 19 I (B/C53_); 19 I Cabriolet(D53_); 19 I Chamade (L53_);
19 II (B/C53_); 19 II Cabriolet (D53_, 853_); 19 II Chamade (L53_); 19 II фургон (S53_)21
(B48_); 21 седан (L48_); 21 універсальний (K48_); 21 фургон (S48_); 9 (L42_); Clio I (B/C57_,
5/357_); Clio I фургон (S57_); Clio II (BB0/1/2_, CB0/1/2_); ClioII (SB0/1/2_) фургон;
Clio III (BR0/1_, CR0/1_); Логан (LS_); Logan універсал (KS_); Megane Cabriolet (EA0/1_);
Megane Coach (DA0/1_); Megane I (BA0/1_); Megane I Classic(LA0/1_); Megane I Grandtour
(KA0/1_); Megane Scenic (JA0/1_); Sandero (BS0_); Super 5 (B/C40_); Super 5 фургон (S40_);
Symbol/Thalia I (LB0/1/2_); Символ/Талія II (LU3_); Twingo (C06_); Twingo (CN0_); Twingo
фургон (S06_)

======================= =========
ЗАД
========================== =====

Данные по задним барабанам:

На в даний момент ми маємо гальмо барабанного типу без ABS.Дивимося в каталог Brembo.Бачимо

що для системи без ABS використовуються барабани 14.7754.10 (замінник OEM 7700419824).

<
Розміри - 180, 2x53, 5. Clio II (BB0/1/2_, CB0/1/2_); Clio II(SB0/1/2_) фургон; Logan (LS_); Logan універсал
(KS_); Symbol/Thalia I (LB0/1/2_)
Для модифікацій з ABS використовуються:
— до 11/2002 — 14.7257.10 ( OEM 77 00 827 866, 77 00 839 322)
- після 12/2002 - 14.7257.20 (OEM 43200 6468R, 8200 243 735, 8200)
Clio II (BB0/1/2_, CB0/1/2_); Clio II (SB0/1/2_) фургон; MeganeCabriolet (EA0/1_); Megane
Coach; (DA0/1_) Megane I (BA0/1_); Megane I Classic (LA0/1_); Symbol/Thalia I (LB0/1/2_);
Twingo (C06_); Twingo фургон (S06_)

Thalia_1.4_drum_180, 2x53, 5_-ABS_14.7754.10
Thalia_1.4_drum_203, 3x50, 5_+ABS_14.7257.10_-2.3x50, 5_+ABS_14.7257.20_+12.02
Так виглядає місце кріплення маточини задньої осі з барабаннимгальмівним механізмом у клюхи/симболу
© "за кермом"
EXIST
www.exist.ua/
BREMBO
bremboaftermarket.com/Ru/
TRW
webshop-cdn.tecdoc.net/trw/? #

Сьогодні не вистачило часу…
Допишу завтра :)

>
"02
Thalia_1.4_drum_203, 3x50, 5_+ABS_14.7257.20_+12.02
Так виглядає місце кріплення маточини задньої осі з барабаннимгальмівним механізмом у ключки/симболу
© "за кермом"
Так
