Контролер вентилятора охолодження радіатора

Мета встановлення даного девайсу - зменшити перегрів двигунав теплу пору року при русі в тягучках, пробках і т.Д.
Загальновідомо, що в сімействі ВАЗ 2110-12 розбіг між температуроюстабілізації термостатом і точкою включення вентилятора за сигналомЕБУ досить великий і іноді доходить до 15-20 С. Що негативнопозначається на ресурсі системи охолодження та й двигуна вцілому.
Для серійного випуску з розкидом параметрів термостатів і датчиків (дТОЖ) це цілком природно і технологічно.
Ну а якщо індивідуально цю проблему можна мінімізувати — то чому бне зробити це. Важливий той факт, що ефективність (тепловіддача)радіатора охолодження безпосередньо залежить від швидкості потокуповітря, що набігає, і за його відсутності (напр. Стояння в пробці)практично дорівнює НУЛЮ, незалежно від бренду радіатора іпродуктивності помпи.
І це досить суттєвий аргумент на користь пропорційного керуванняпотужністю (продуктивністю) вентилятора.

Нарешті дійшли руки до встановлення девайса.
А на початку літа драйвівець Артур arttrener підкинув посилання нааналогічний пристрій, тільки вже на PIC контролері. Чесно кажучи, самому не хотілося писати, тому зачепився за готове рішення.Основа:розробка "смерч-7" від "турмалін-ПН".
turmalinnn.narod.ru/Smerch/Smerch-7/Smerch-7.html

<
Протестувавши прошивку і кілька доопрацювавши схему вийшов доситькорисний та ефективний пристрій. Прошивку теж трохи змінив, але цене має значення.
Прошивка написана продумано і грамотно! Досить цікавий тарезультативний алгоритм контролю температури з гарноюперешкодозахисністю.

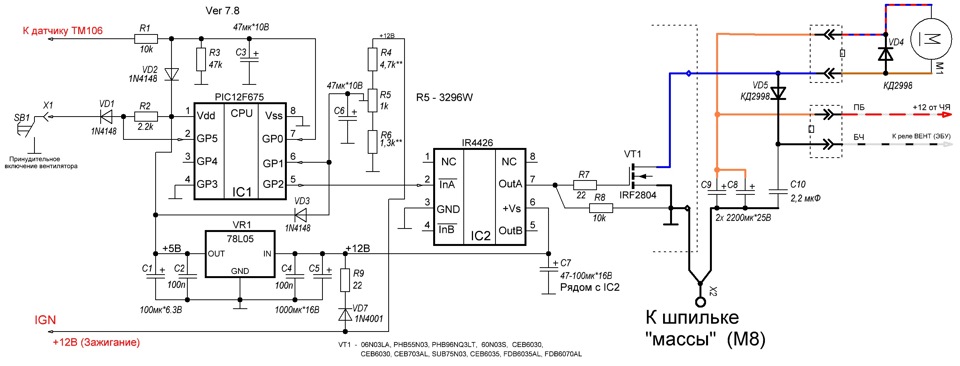

Допрацьована схема

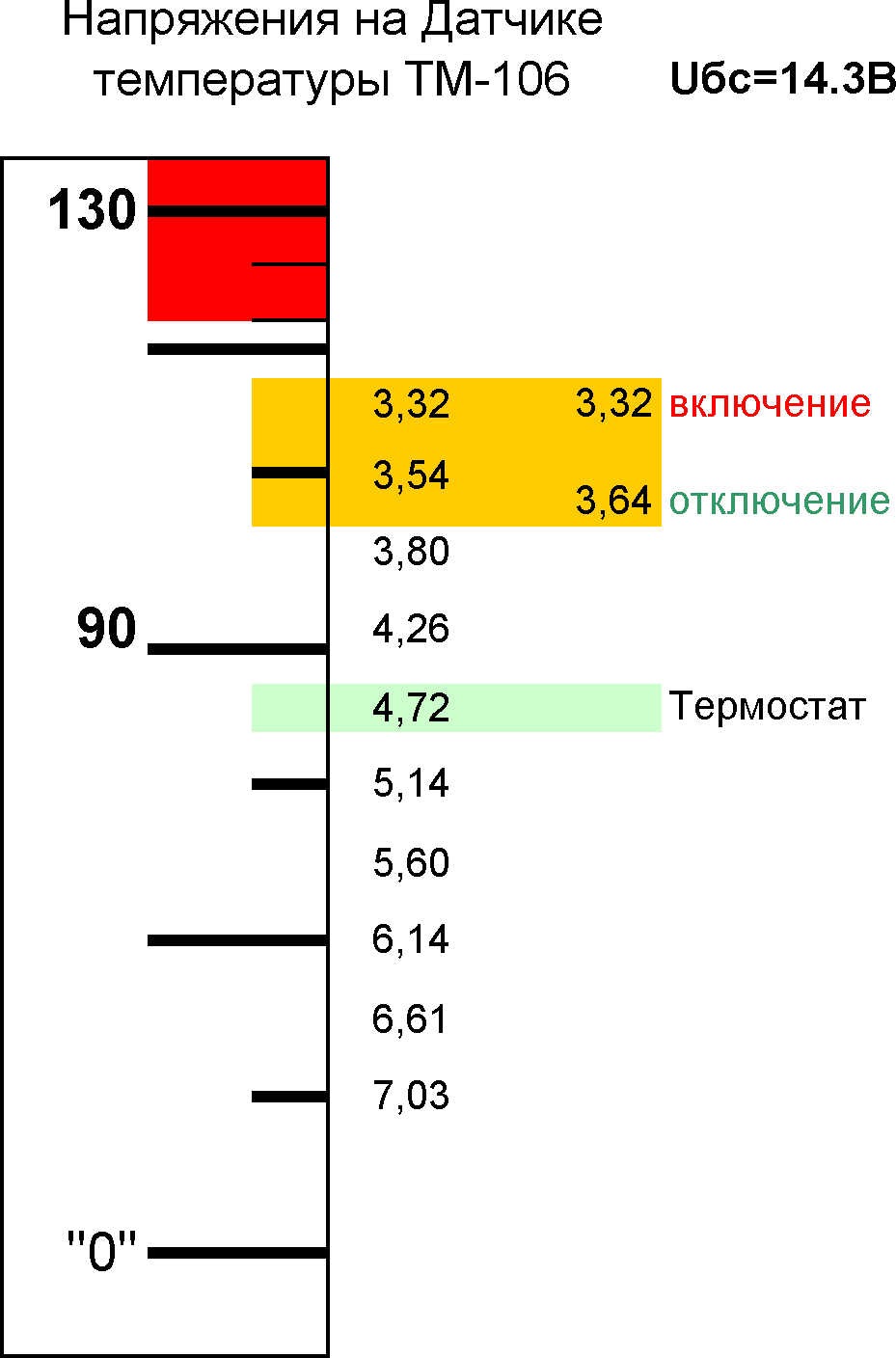

Проміри напруги на датчику ТМ-106.
Тепер двигун працює у вузькому діапазоні температур . Включеннявентилятора - плавно і на мінімальній потужності, температуруздуває на УРА, не виходячи навіть на 70% потужності.
У стрілки на приладці тепер 2 "фіксовані положення"
1. Точка стабілізації термостатом (87-89 град С) за наявностідостатнього повітряного потоку, що набігає.
2. І трохи вище на 3-4 градуси (93-94 градС) стабілізаціяконтролером — вентилятор здуває. Контролер працює успішно вже 2тижні, з урахуванням місцевого клімату (+35 у тіні) - у тягучках іпробках - стрілка приладки стоїть як укопана. (93-94 град заБК).
В якості "ходового випробування" пробував "затяжний підйом" на 1-йшвидкості (+35 за бортом), обороти 2500-2700, швидкість 12-15км/год. Результат - вентилятор впевнено і тихо "здуває" надлишоктепла.
Зібрано поки що на макетці. Надалі "окультурюватиму"
Частота ШІМ близько 100 Гц. Негативних впливів та перешкод на іншіпристрої не виявлено.
Один серйозний "мінус" — вентилятра не чути! заготівля

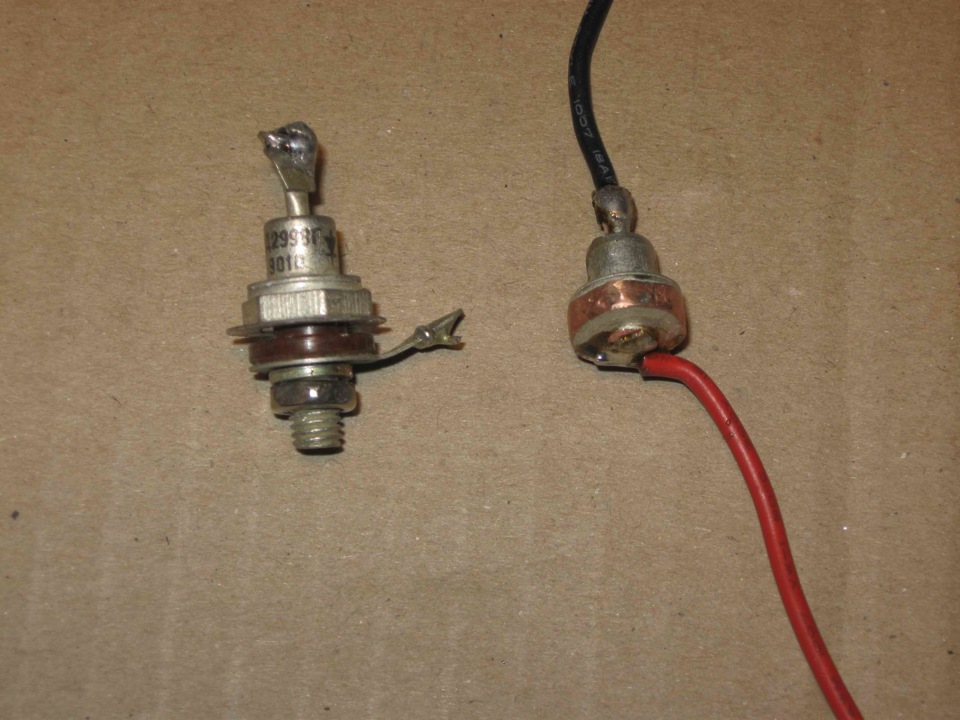

Розібраний роз'єм вентилятора. Установка діода

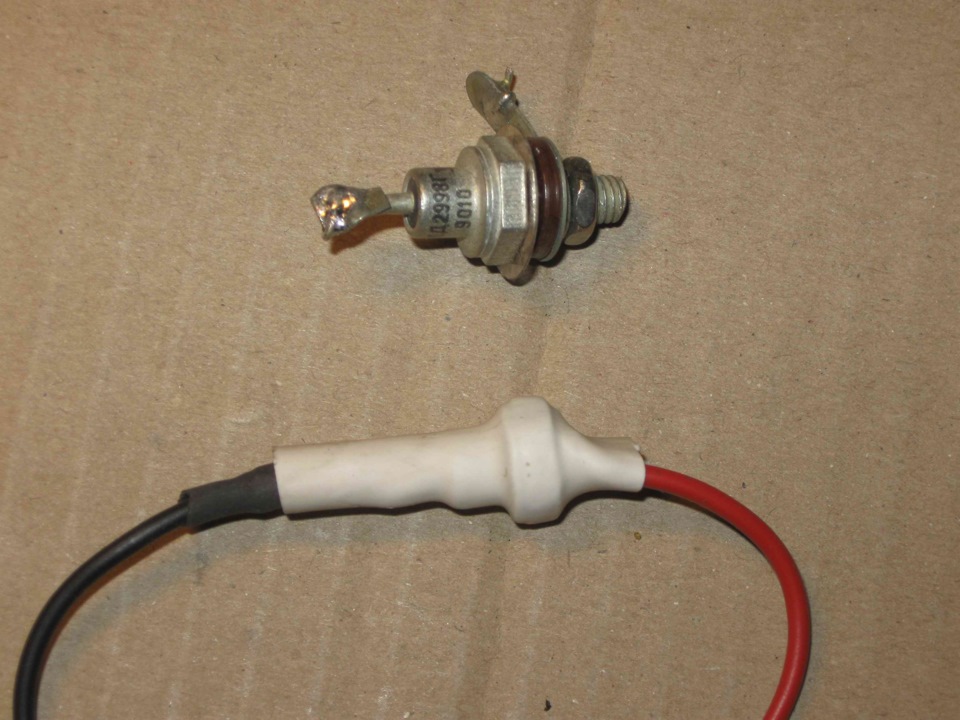

Заготівля:перехідник

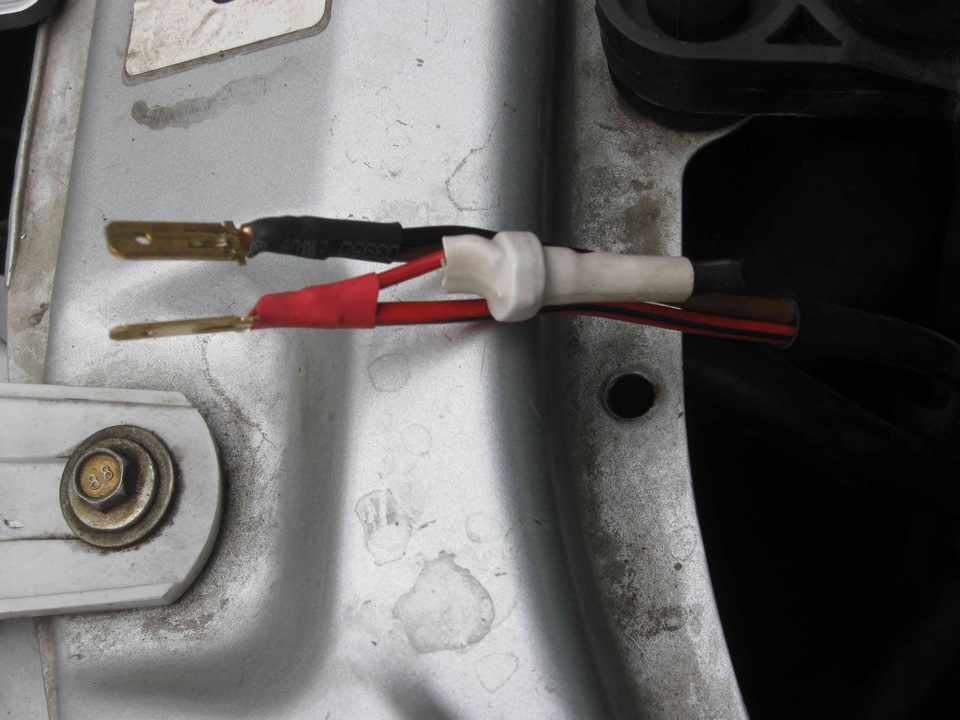

Перехідник до вентилятора
Контролер підключений за живленням до рожево-чорного проводу, щойде до роз'єму джгута форсунок (+12 при включеному запалюванні) ідо датчика температури на ГБЦ. Ну і, звичайно, хороша "маса"
Тепер температура вище не піднімається. Це 93 градуси закомп'ютером. Трохи нижче - точка стабілізації термостату
Схема yadi.cz/i/6iTJhYLHquPxq
Прошивка yadi.sk/d/UL9FcRrQquPPr
За версією Смерч-7.2 .2 (з інверсним виходом)
Версія на TL494 yadi.cz/i/qDr7SqQApYrDs

b> Update 2016 грудень
Часто ставлять питання про потужніші вихідні каскади, напр. Для20-30А вентилятра, або для здвоєного потужного карлсона

Найбільш потужний вихідний каскад
Підключення ДВОХ вентиляторів
Update 2018 серпень
На численні прохання — варіант вихідного каскаду з керуванням по"+" вентилятору
Драйвер IR4427
вихідний ключ IRF4905 або його аналоги
Управління з +
