Технічно нічого особливого:
> — по 4-е світлодіода навколо тахометра і спідометра.Світлодіодиспрямовані під кутом до шкал приладів і вгору;

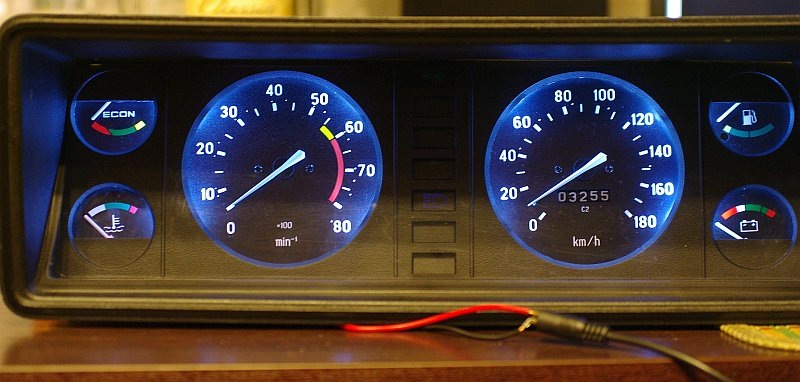

Поставив перероблену панель на машинку і подивився результат…
Двоє враження:
— з одного боку, набагато приємніше і контрастніше;
- з іншого боку - начебто трохи яскраво (і це при тому, що явиходив зі струму світлодіодів 16 мА при нормі 20 мА! ) Крутилка (штатний регулятор яскравості підсвічування панелі приладів)фактично не вирішує проблему - тільки трохи знижує яскравістьсвічення.
Але, друга проблема — дуже вирішувана!
Просто треба поставити змінний резистор більшого опору… Залишилосятільки з'ясувати якого номіналу і знайти такий у продажу…
< /Виявилося, що знайти відповідний змінний резистор — цілапроблема! У радіо-магазинах — нічого відповідного взагалі немає :(На На ринку на лотку знайшов більш-менш відповідний змінник зопором 47 Ом. Поставив. Виявилося, його обмаль — тобто знижуєяскравість світіння світлодіодів приладки, але недостатньо.Потрібно щось на кшталт 68-75 Ом. Та й більшою потужністю — той, який я поставив трохи гріється. Не сильно, але все-таки ... Доречі, спочатку він грівся досить-таки сильно! Я зовсім забув, щовін регулює яскравість не тільки лампочок приладової панелі, а й угодиннику і в прикурювачі… З прикурювача лампочку взагалі викинувнафіг, у годиннику замінив на світлодіод. Все одно, зміннийрезистор трохи гріється…
Барахолка — велика річ!

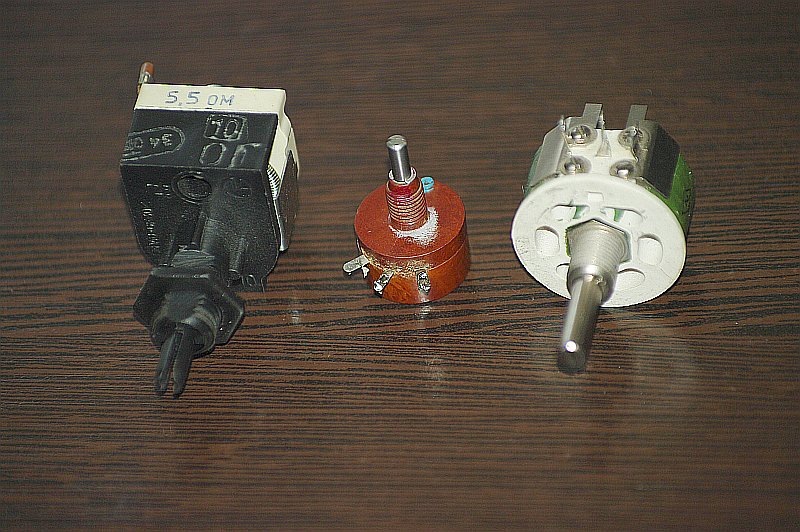

Знайшов-таки відповідні змінні резистори, дротяні, потужністю 15Вт, і опором 68 Ом і 100 Ом. Ось для порівняння, як виглядаютьрезистори:
— оригінальний, номіналом 5, 5 Ом;
— той, що грівся, номіналом 47 Ом;
— новий, номіналом 68 Ом.

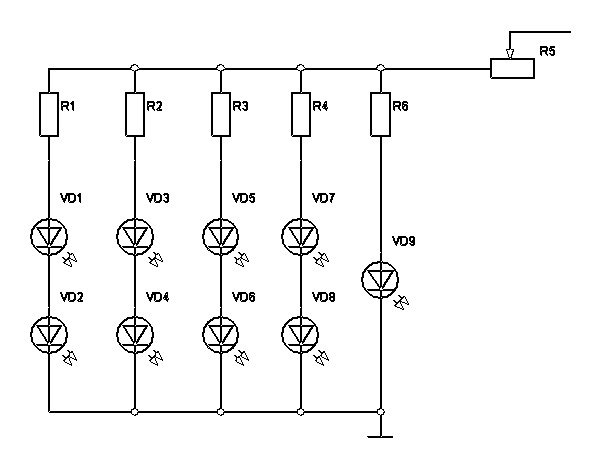

Разом, остаточна схема підключення:
На схемі:
Чотири лінійки по 2 світлодіоди встановлені в приладовій панелі, один світлодіод встановлений у годиннику замість лампочки.
Результат - яскравість підсвічування приладки регулюється в доситьшироких межах від яскравого до порівняно тьмяного освітлення.Змінний резистор зовсім не гріється.
Загалом, результат мене поки що влаштовує — прилади виглядаютьнабагато чіткіше і приємніше, ніж при штатному підсвічуванні.
<Звичайно, краще було б замінити шкали і зробити підсвічування "напросвіт", але це справа майбутнього! :) А зроблений варіант —простий і з мінімальними зусиллями та витратами…
