Як зазвичай, за п'ять років життя, машинка обзавелася деякоюкількістю додаткового обладнання, підключеного безпосередньо доАКБ:
— електросклопідйомники;
— магнітола;
— блок управління ДХО;
— електрозамок багажника.
Крім того, безпосередньо до АКБ був підключений блок управліннявентилятором печі.
< Все це робилося в різний час, і вийшло так, що купазапобіжників виявилася розкиданою десь у нетрях торпедногопростору, і я вже до ладу не пам'ятаю, де який запобіжникзнаходиться.
Нарешті, дійшли руки до наведення порядку…
Початок вийшов якось так:

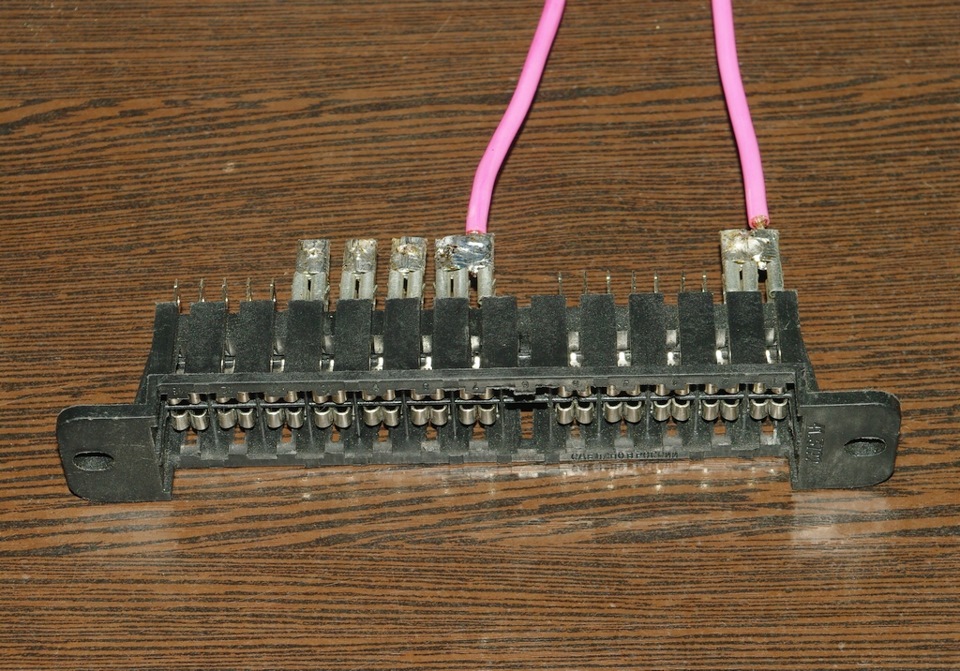

Блок на 13 запобіжників був розділений на дві секції - одна секціядля розведення напруги безпосередньо з АКБ, друга секція длярозведення напруги з замку запалення.Початково розділив 7 :5 (як нафотці вище), але в остаточному варіанті зробив 8 виходів від АКБ і4 виходи від замку запалення.
>

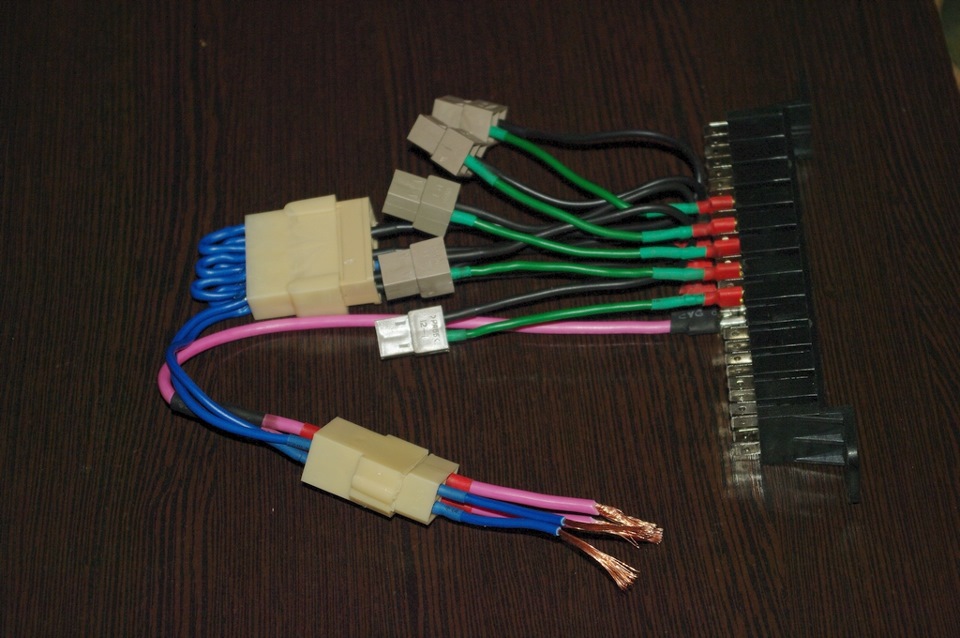

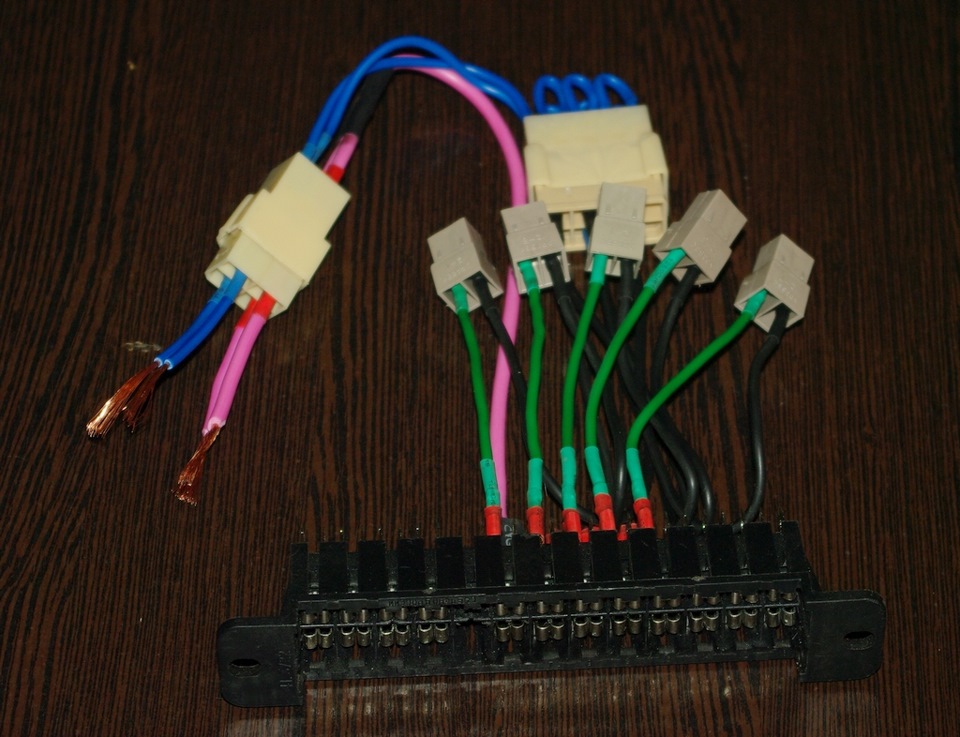

Оскільки я намагаюся дотримуватися "модульного" підходу, додатковийблок запобіжників зроблений у вигляді окремого, вузла, що повністювідключається. Відповідно, розведення напруги зробив на окремихроз'ємах так, щоб легко можна було підключити додаткове обладнання, не змінюючи основної схеми розведення живлення. На фотках нижчепоказаний остаточний варіант розведення напруги від АКБ.Підключення основного дроту зроблено через 4-х контактний роз'єм("+" та "-" від акумулятора продубльовано на два контакти кожен)."-" розподіляється через 8-й контактний роз'єм. Всі з'єднанняобтиснуті та пропаяні.
Зараз буде задіяно лише п'ять роз'ємів для дод. Обладнання. Урезерві ще три підключення.
Блок буде встановлений, швидше за все, під бардачком. Сподіваюся, зроблю це днями. Фотки очікуються… :)
Коментарі5
Круто закрутив, але надійно!
не зовсім зрозуміло з мінусом, якщо запобіжник замикає плюсовий ланцюг ... у чому сенс від маси тоді? я звичайно не електрик, але з проводкою в авто зазвичай сам керуюся ...
Дофіга Чот проводів різних., я проклав від Аккума до доп. блоку предохр. один провід 6мм2. ( через головний запобіжник 50а). а від доп. блоку вже на різні споживачі свій провід і свій запобіжник ...
Велика кількість проводів здається через те, що розведений не тільки + але і -. А так, принцип той самий - від АКБ йде два проводи (+ і -), через роз'єм підключаються до блоку запобіжників , А від блоку, через 2-х контактні роз'єми, йде живлення на о...
Сенс то зрозумілий, але вважаю тягнути - . не настільки важливим. це ж корпус .
