І тут я побачив посаду про встановлення механізму складання.
Ціна деталей виходила половини ціни з заводу. 565885592A 9B9дистанційний привід розблокування спинки заднього сидінняправий.
Подивився, подумав, замовив. l/561732520245199221/зрозумів, що щепотрібні куточки, саморізи і вставки.
565814197 Кутник, Кріпильний лівий; 4 шт.
WHT003183 — 2 шт.
Замовив…
Але якось мене бентежив кут нахилу тросиків щодо сидінь і тут япотрапив на детальний пост по встановленню даних механізмів.
і зрозумів що потрібно ще два тросики докупити
5NN885591A (тросик лівий)
5NN885592A (тросик правий)
Разом ціна вийшла як із заводу./p>

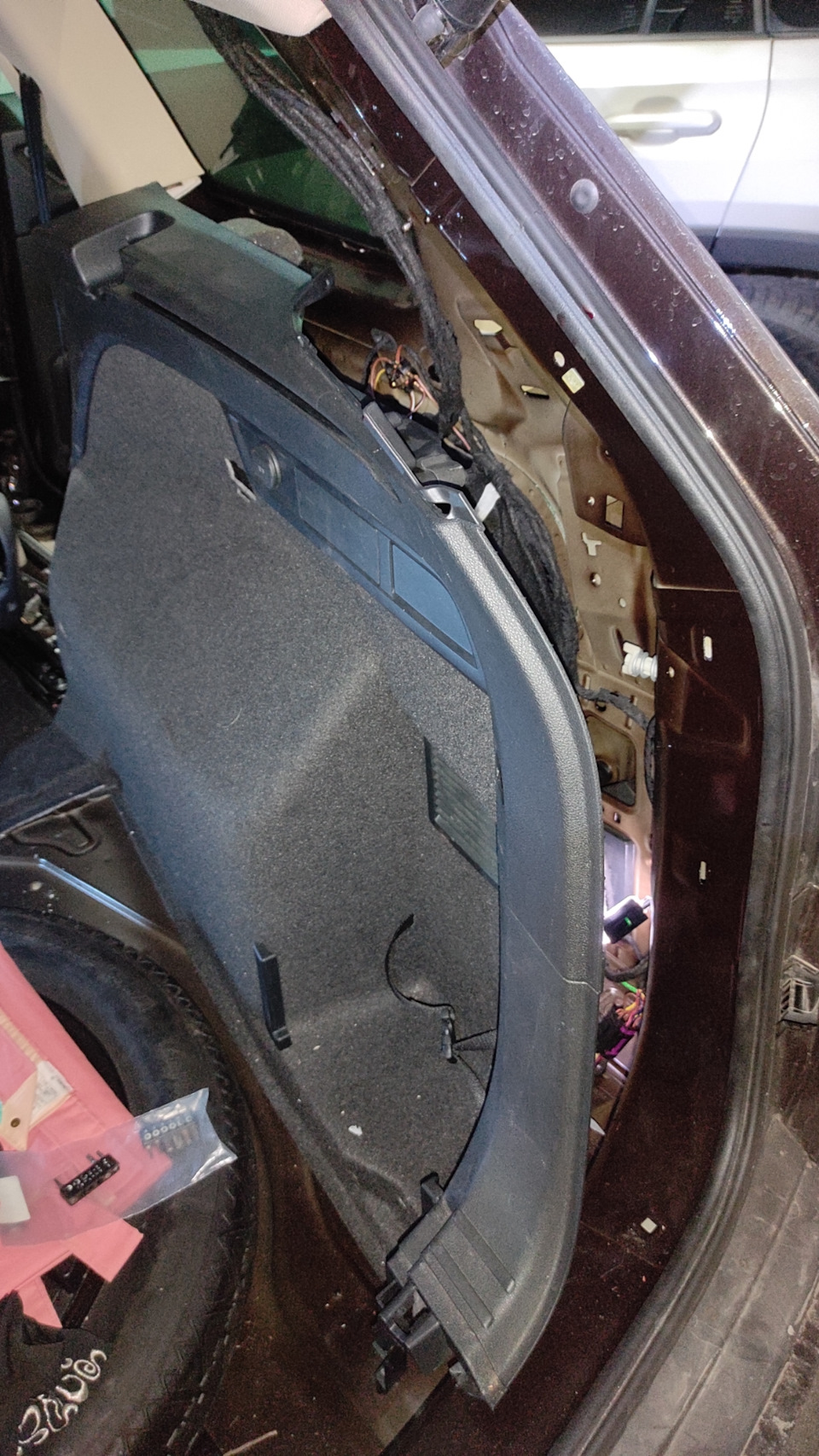

За встановленням, потрібно демонтувати боковини багажника.

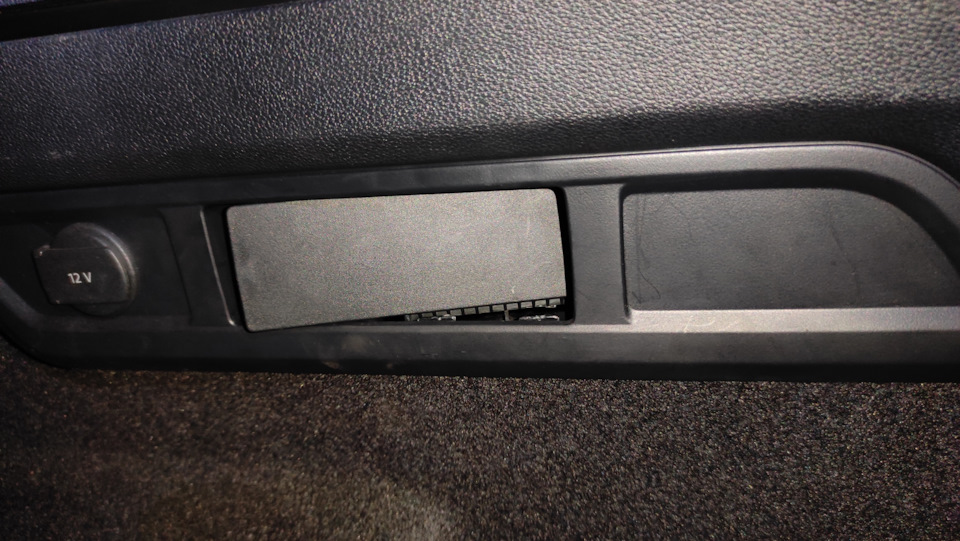

Видавити заглушки усередину.
>

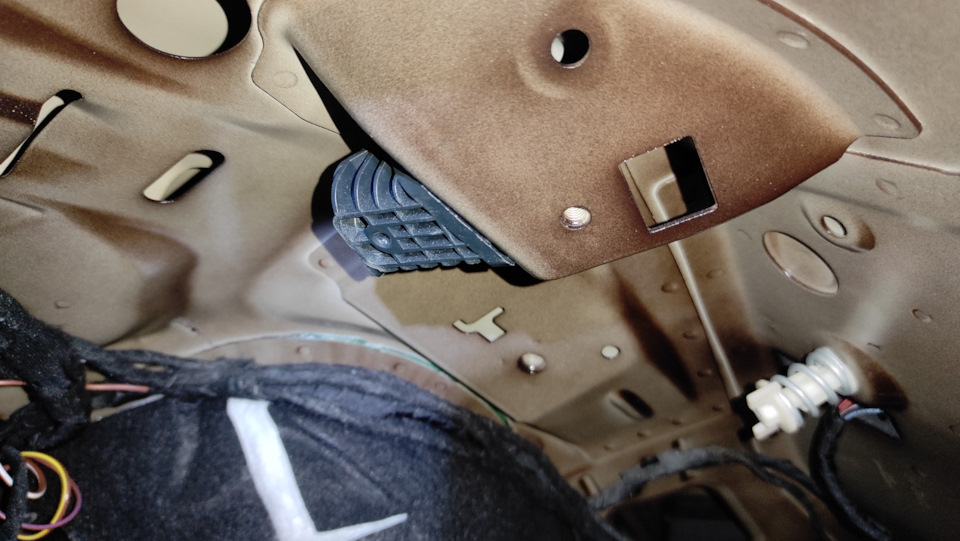

Вони триматися на клямках. Так що давити потрібно добре. Даліпотрібно зафіксувати на їх місце ручки. В отвір у кузові потрібновставити вставку під саморіз і до неї прикрутити куточок.

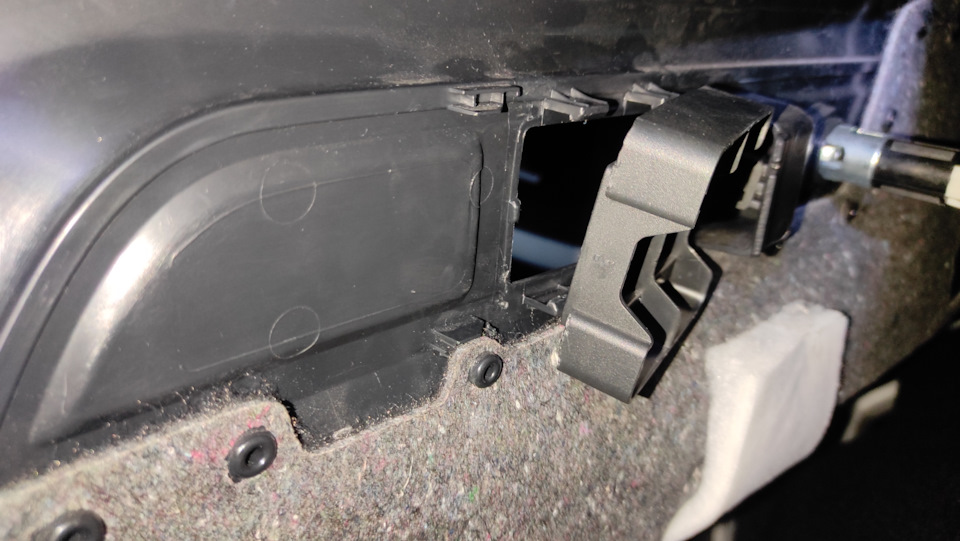

Тросик потрібно закріпити на спеціальних кріпленнях зі зворотногобоку картки

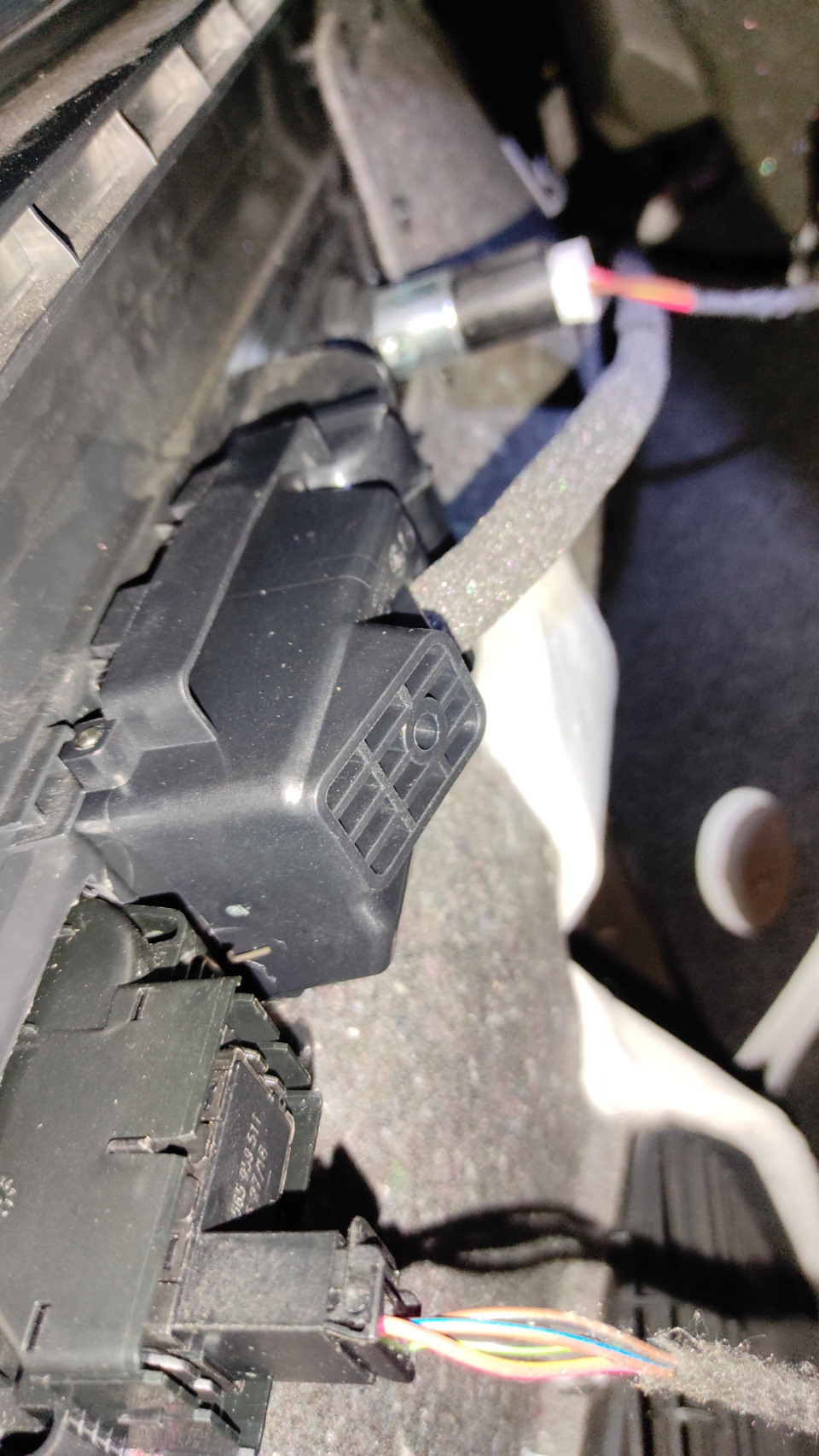

Після встановлення карти на місце потрібно саморізом прикрутитиручку складання сидінь до трикутника. >
Далі переходжу до сидінь потрібно демонтувати оббивку сидушкита
завести трос під сидіння
Під трос є спеціальна напрямна
>
До сидіння кріплю другий трос і з'єдную обидва троси.
Прокладаю другий трос під сидінням у напрямку пластиковоїнакладки з боку.
На фото видно два тросики.
>
Далі розбираю пластик на сидінні. Він тримається на такихпластикових фіксаторах.
Ось як виглядає фіксатор зсередини. Назовні, вони це не виходить івони ламають фіксатори. А штир потрібно просто продавити всередину, тоді кліпса легко вийметься. Під пластиковою накладкою знаходитьсяточка кріплення тросика Повторюю з другим сидінням.
На тросику, який встановлюється під сидіння є спеціальніїжаки-фіксатори, якими трос кріпиться до каркаса сидіння.
Далі все збираю та перевіряю роботу.
Коментарі20
Доброго вечора! Ви собі Систему розпізнавання втоми водія не пробували активувати?
Наскільки я знаю, вона вимагає swap.
5NN885591A (трос лівий)5NN885592A (трос правий) Ці троси для чого? Не розібрався на фото куди їх кріпити, чи можна без них обійтися? Замовив все крім них, на найближчих вихідних хочу все поставити
Вони кріпляться на сидіння. Дві останні фото це лівий трос.
Яку функцію вони несуть і чи можна обійтися без них?
Ну якщо подивитися на останнє фото, то у них правильний фіксатор до механізму складання сидіння. Вони служать для того, щоб тросик не перетерся при пересуванні сидінь.
добрий піст. Тепер я точно не морочитимуся в цей бік )))
Молодець, я теж замислюся над цим
Чудова робота, з хорошим описом процесу. Євген, не зовсім зрозуміло куди вставляється куточки? Вони пластикові?
Вони вставляються в кузов. Там у кузові є два отвори, в одне вставляється пластикова вставка, в яку вкручується саморіз, в другу виступ куточка, щоб його правильно поставити. Потім до цього куточка прикручується бічна панель під ручкою відкривання. П...
Зрозумів, дякую. Треба буде собі упори поставити. Хоча і без них працює. Але зайвим не буде.
Оце файний конструктор.Добу точно вбивши мабуть ;-)Цікавий пост.
Десь Годін 7-8
Спасибі. Корисно . Також усі запчастини собі вже купив і планую встановити.
На жаль, все одно бігати доведеться) До упору вони не складаються)
Якщо потрібно шини покласти то вони його додадуть. Або якщо щось не поміщається. Потрібно відкинути спинку, напевно покласти і потім вже йти до дверей щоб поправити. , двері виправити.
в закладки, спс!
Нічого не зрозуміло, але дуже цікаво! Дякую, корисно.
Там посилання є на інші пости
Вогонь, відмінно розписано, поклав до себе в закладки! Заумусь, коли шумку салону робитиму... Все одно розбирати до фіга)))
