Доброго часу доби! Продовжуємо не поспішаючи рухатися по музичнійтемі. Після пошуку інформації на драйві, вирішив і я туди жпоринути, а саме в доробку CD30 MP3.
> В першу чергу хочу висловити подяку людині DimaPahanov з нашогодрайву.Він поділився своїм досвідом і порадою.Велике тобідякую!
А далі все за накатаною схемою :)
< p>
Необхідні матеріали та інструменти:
Паяльник або паяльна станція (з нею буде спокійніше).
> Олово дротяне з каніфоллю.
Каніфоль.
Ключ «зірочка» 10
Цвяхи – 4 шт.
Кусачки
КОНДЕНСАТОРИ БРАВ НА 16V
Конденсатори SMD 0, 1 МКФ - 9 шт.
Конденсатор 470 МКФ - 1 шт.
Конденсатор 220 МКФ - 3 шт.
Конденсатори SMD 1 МКФ - 4 шт.
Конденсатор 10 000 МКФ - 1 шт.
Демонтаж магнітоли.

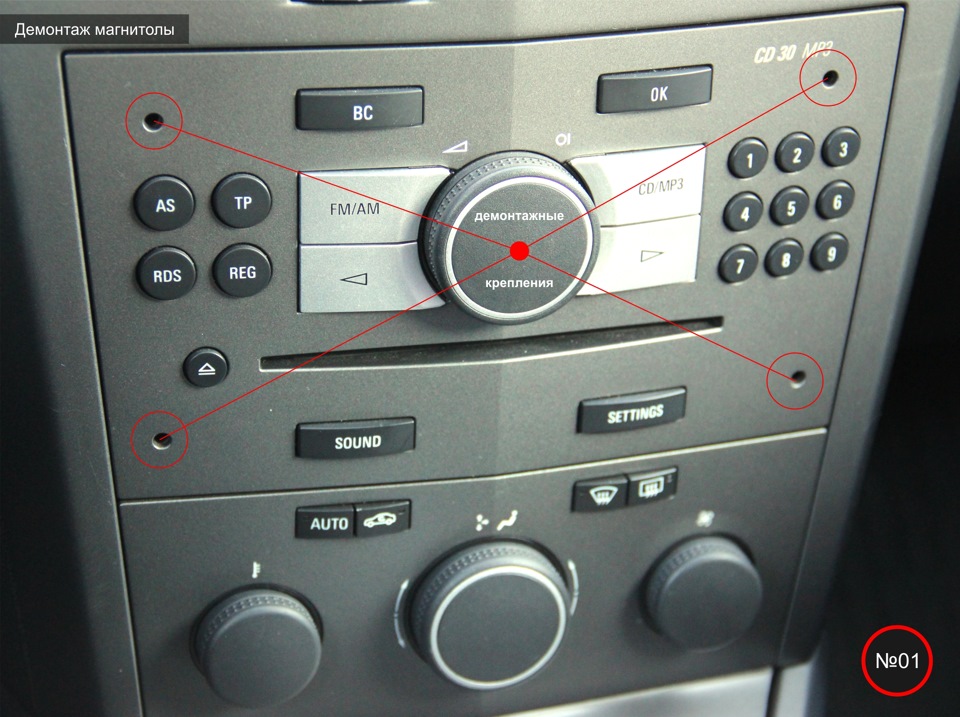

Для того щоб витягти нашу магнітолу, нам знадобиться 4 цвяхи (абоспиці). Вставляємо в отвір усі 4 шт (див. Фото №01). Далі методомвтикання тягнемо на себе і акуратно вивільняємо її від туди. Якщомагнітола знімається вперше, від неї можуть виходити різні хрусткізвуки – це нормально! Зняття корпусу. Зняття корпусу.

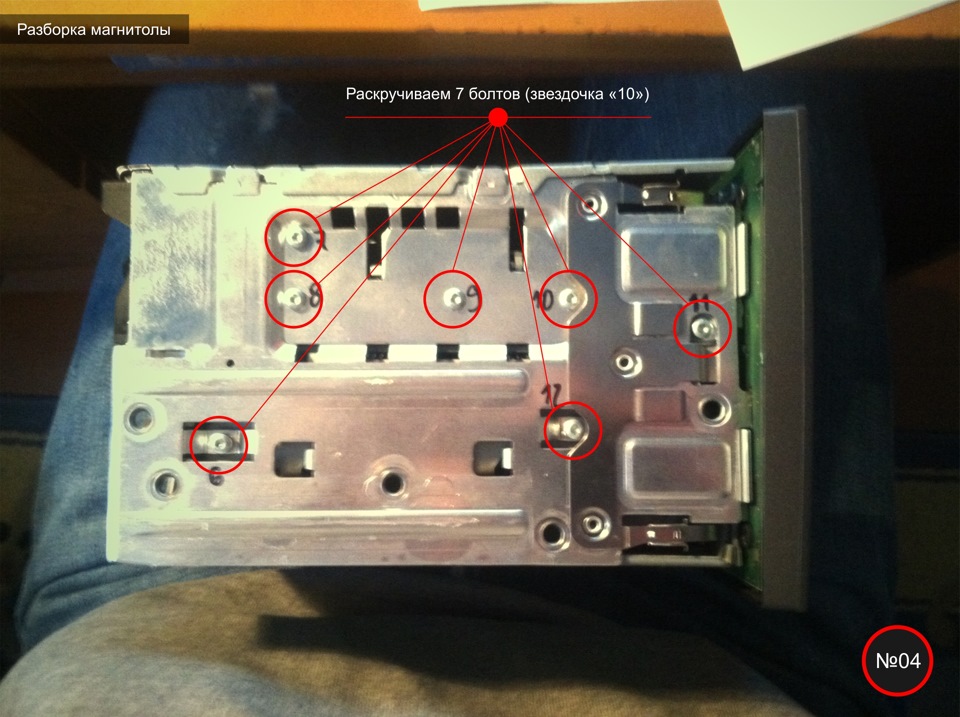

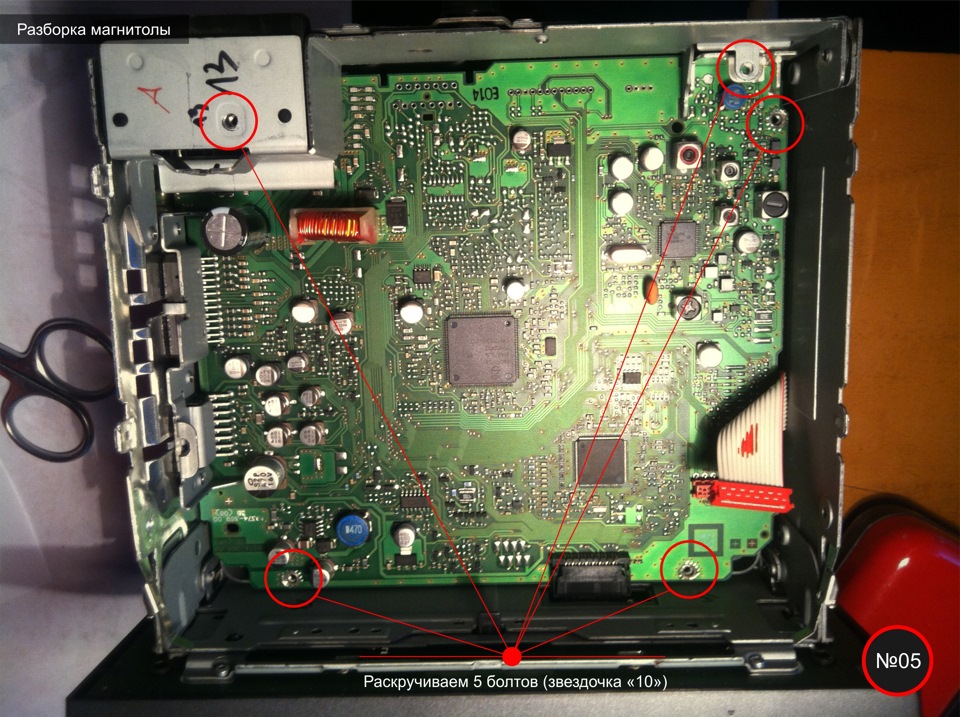

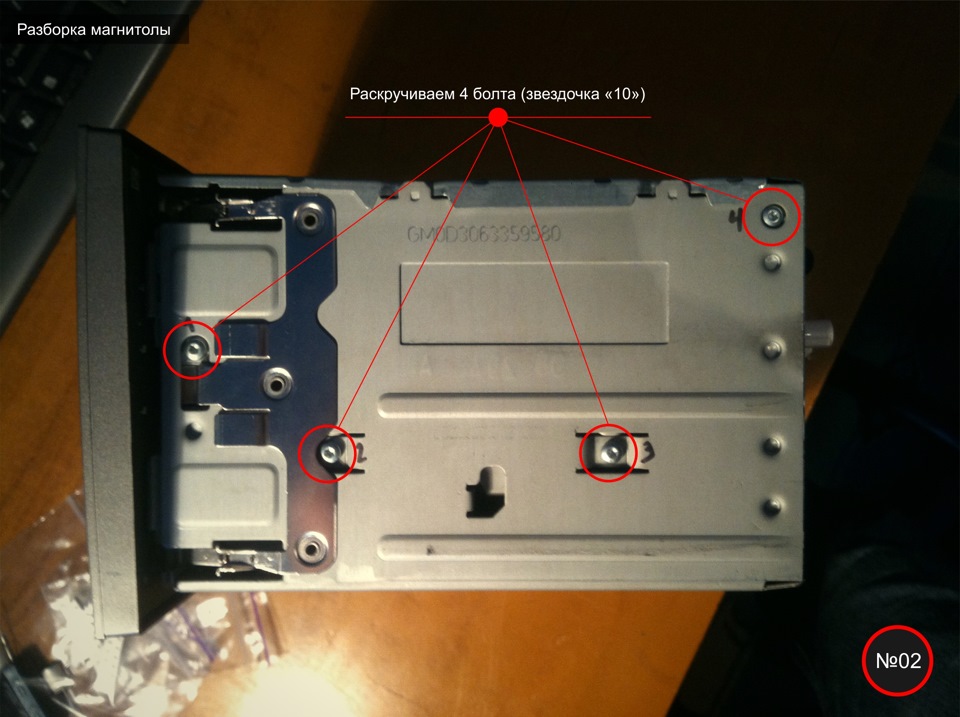

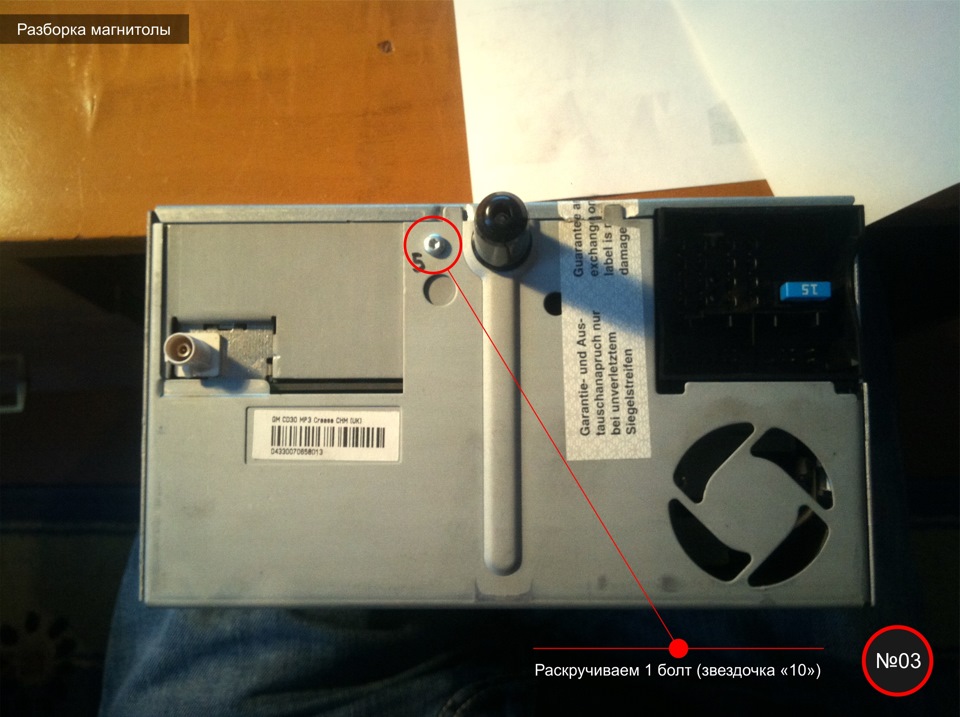

Згідно з фото (див. Фото №02, 03, 04) розкручуємо болти. Після цьогозаймаємося кріпленнями плат (див. Фото №05). Після того коли мирозібралися з болтами, акуратно знімаємо червоне гніздо, його виднона фото №05. >
Далі приступаємо до того, що ми мінятимемо і додаватимемо. Я розбивроботу на 3 зони (див. Фото № 06).
ВАЖЛИВО! :великі конденсатори впаюємо так само як і старі! Ямаю на увазі полярність. Де темна смужка — це у нас плюс.
Зона №01 (див. Фото №07).
470 МКФ — випоюємо старий, впаюємо новий (1 шт.)
220 МКФ — випоюємо старий, впаюємо новий (1 шт.)
SMD 0, 1 МКФ — додаємо нові (9 шт.) Зона №02 (див. Фото№08)./p>
220 МКФ — випоюємо старі, впаюємо нові (2 шт.)
Зона №03 (див. Фото №09).
10 000 МКФ — випаюємо старий, впаюємо новий (1 шт.)
SMD 1 МКФ — випаюємо старі, впаюємо нові (4 шт.)
ВАЖЛИВО!
Якщо Ви поїхали на радіо-ринок без розібраної магнітоли, тодірадіодеталі беріть відразу в різних розмірах (чим дрібніше, тимкраще) і з запасом (особливо SMD).
Їм властиво губитися, вони дрібні як блошки :)
БУДЬТЕ УВАЖНІ З ПОЛЯРНІСТЮ КОНДЕНСАТОРІВ.
Результат. Подобається! Характер відтворення став іншим, довелося перебудувати всі налаштування, але звук хороший.
