b> Необхідні матеріали:
1. Провід – 2 м.П. – 20 грн.
<
2. Клеми - 4 шт. - 2 грн.
3. Термоусадка - 5 грн.
4 Ізоляційна стрічка (тканинна) – 50 грн.
5. Лампа (права сторона) 22 38 753 – 315 грн.
6. Лампа (ліва сторона) 22 38 752 – 315 грн.
7. Пістони (тИП 1) 6 шт.– 150 грн.

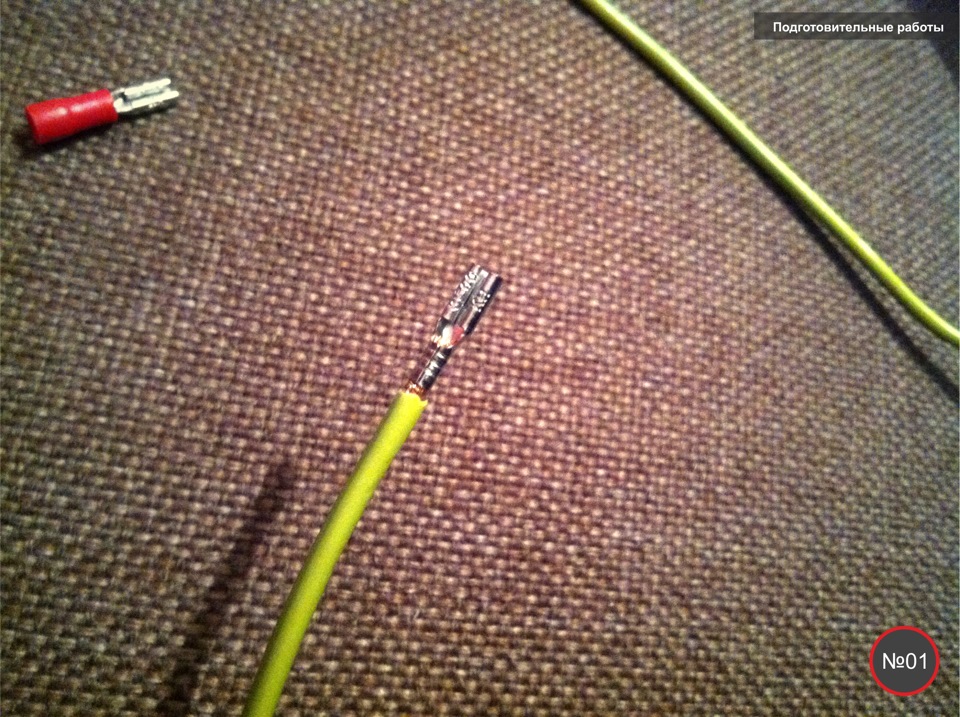

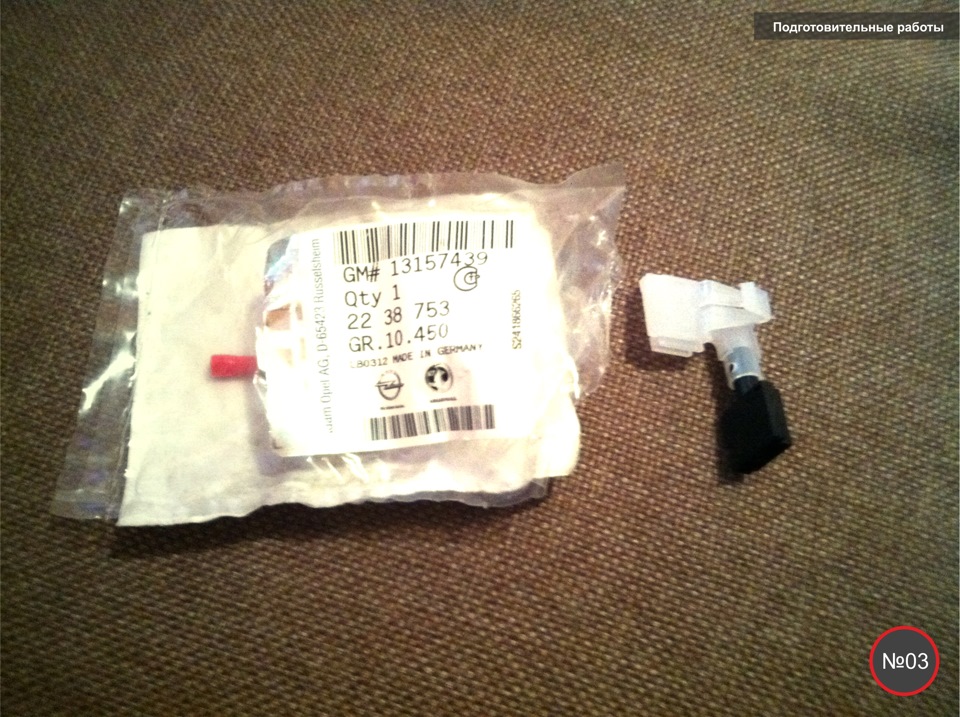

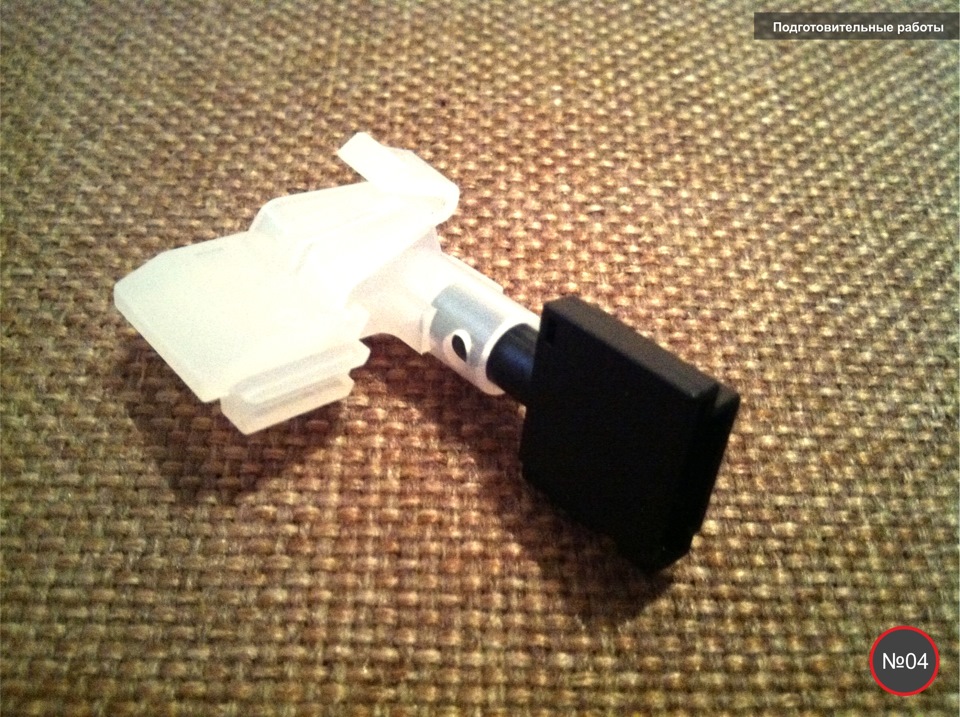

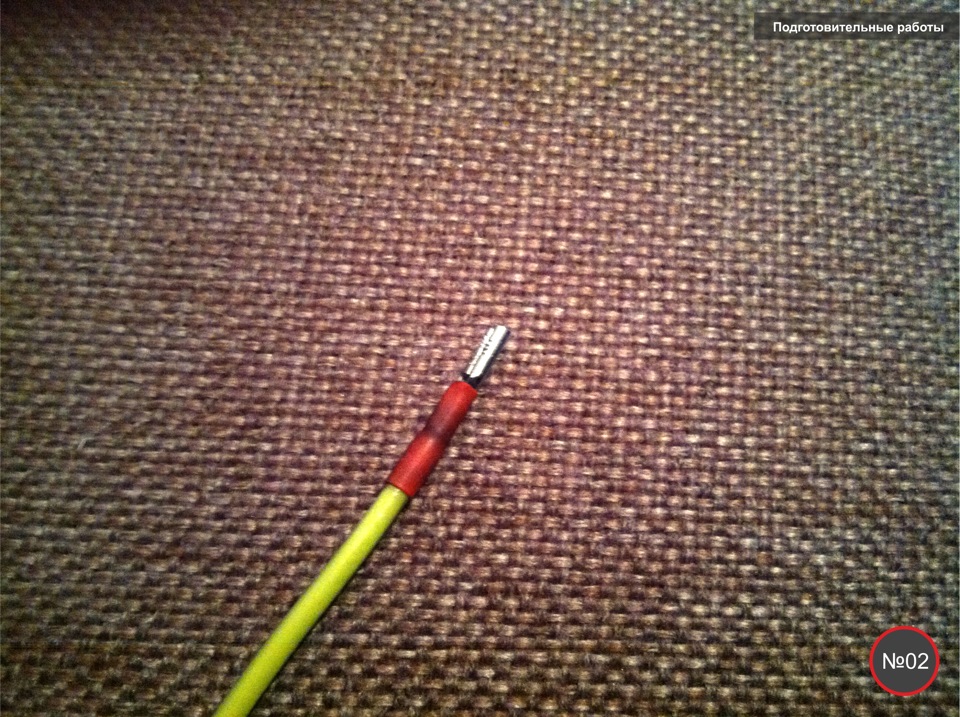

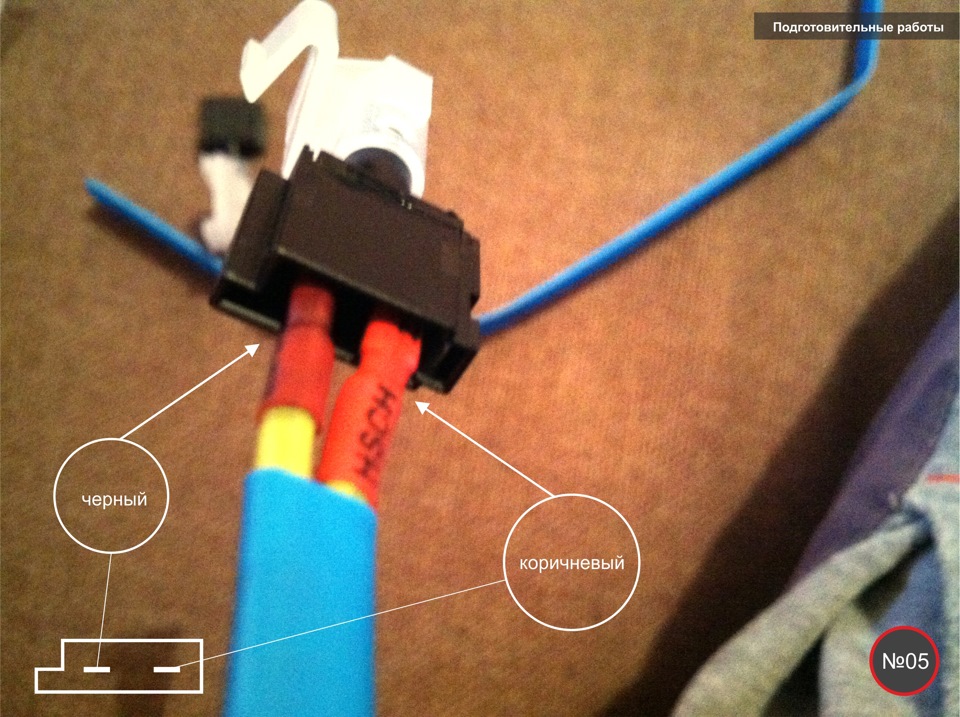

8. Пістони (тИП 2) 2 шт – 10 грн. Роботи (див. Фото№01, 02, 03, 04, 05, 06, 07). Отже, для початку необхідно підготуватинаші дроти. Є комплектації, у кого вже йдуть у дверях підготовленіроз'єми для підключення підсвічування ручок.Там необхідно тількирозібрати дверну карту і засунути маму в тату. В принципі як завжди:)
Багато хто робив це методом паяльника, ламали корпус лампи івпаювали туди дроти. Я вирішив піти іншим шляхом а саме (на мійпогляд, найправильніший спосіб) використовувати клеми.
Далі пояснювати не буду, тому що все чудово зрозуміло зафотографіями.
Демонтажні роботи (дверні карти).
Наша дверна карта тримається на кількох видах кріплень (див.Фото№08 ).
1. Пістон (тИП 1) - трикутник з пищалкою.
2. Пістон (тИП 2) - основна карта.
3. Саморіз (типу зірочка) - бічна і нижня частина. Отже, починаємоз прихованих частин, а саме:
а) Необхідно акуратно зняти пластик в ручці відкривання (див. Фото№08) там 1 саморіз.
б) Потім зняти пластик ручки дверей (див.Фото №08) там 2саморізи.
в) Після чого розкрутити 5 саморізів основних. Далі методомвтикання знімаємо пластиковий трикутник з пищалкою (за закономпістонів вони зламаються). Після чого основну карту починаємосмикати знизу. Коли всі пістони зірвали, не забудьте відключитивузли електроживлення склопідйомників і зняти кріплення тросика зручки. Результат (див. Фото №12)
Інсталяція ламп.
Перед тим, як встановлювати лампи, скиньте клеми.
1. У дверях водія підключаємося до чорного і товстого коричневогопроводу.
2. У пасажирських дверях підключаємося до чорного та коричневогодроту.
Підключення проводів робимо методом «скручування», тобто непотрібно різати дроти і.Т.Д.
Далі, все акуратно змотуємо ізолентою (див. Фото №10, 11, 13) ізбираємо все в зворотному порядку. Так само бажано припасти хорошимклеєм-герметиком, так як є висока ймовірність відклеювання деякихелементів від карт.
.
Результат більше ставитися до естетики, ніж до практики. Коли небуло цих ламп, я б не сказав, що мені було важко знайти ручкудверей :))
Але в цілому результатом задоволений, бо додалося ще трохиаксесуарів, що світяться.
Мути добро, БРО! Запчасти на фото:13157439, 2238753
