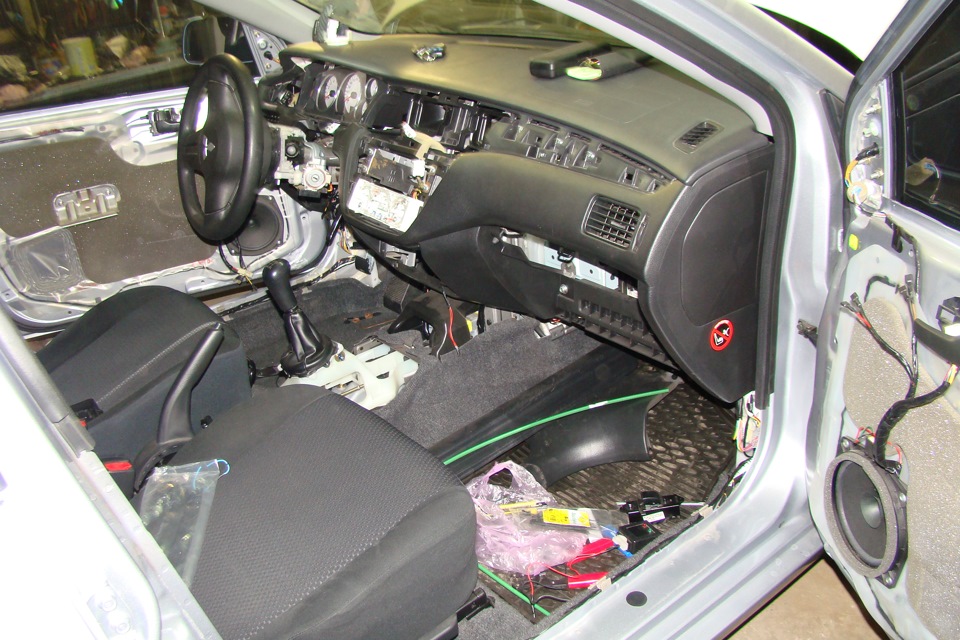

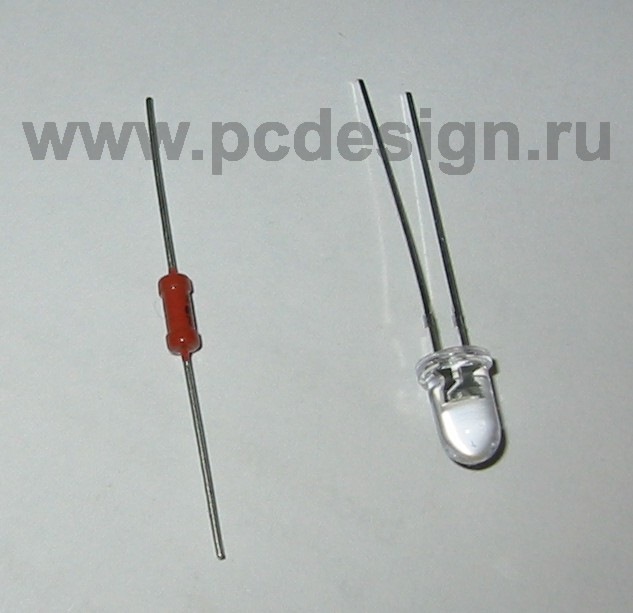

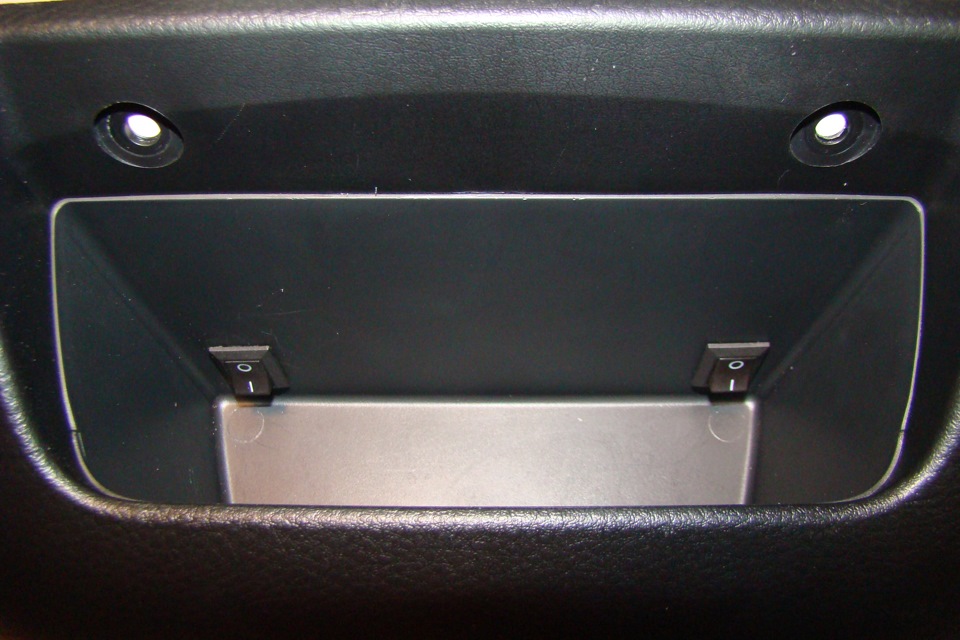

Важливо! Перед початком робіт обов'язково потрібно зняти«мінусову» клему акумулятора. Салон вже був розібраний (дляобклеювання вінілової плівкою та зміни підсвічування кнопок), томуне довелося ще раз знімати оббивку дверей і пластикові накладкипорогів. Робочий процес у розпалі. Живлення для підсвічування ручокможна взяти від ланцюга штатного підсвічування після підрульовогоперемикача (! ) у будь-якому місці. Ми спробували від підсвічуванняблоку керування обігрівачем/кондиціонером. Далі робимо розведення іпісля кнопки примусового вимкнення розкладаємо дроти вздовж штатнихджгутів. Через гумову гофру в кожну двері заводимо по одному дроту, це буде "+". Масу беремо з чорного дроту роз'єму склопідйомника вкожних дверях (її визначаємо тестером на роз'ємі кнопок). Кнопкапримусового вимкнення була встановлена в глибині речової кишені, під блоком управління обігрівачем. Вважаю таке розташування вдалим, т.К. Водієві до кнопки не доводиться тягнутися, вона «під рукою», апасажирам її не видно. Так виглядає кнопка примусового вимкнення (праворуч), встановлена в речовій кишені. Ще одна кнопка (ліворуч) – буде задіяна для наступної доробки. Опір і світлодіод.Потім готуємо світлодіод. У світлодіода дві ніжки:та, що довша –плюсова. Ось до неї і припаюємо опір (використовували 2 кому, аледосить було б і 1 кім), потім припаюємо дроти. Провід краще взяти зізоляцією різного кольору, щоб при монтажі не плутати "+" з "-", т.К. Діод буде горіти тільки при дотриманні полярності. Після цьоговибираємо місце на облицювання ручки, куди будемо встановлюватисвітлодіод. Свердлимо отвір такого діаметру, щоб світлодіод щільновходив і надійно там фіксувався. Приклад встановленого світлодіодав облицювання ручки. Ручки готові до встановлення. У кишеняхпередніх дверей встановлюємо по 2 світлодіоди:вибираємо оптимальнімісця, свердлимо отвори, вставляємо світлодіоди. Єдина відмінність– було вирішено діоди додатково зафіксувати клеєм для більшоїнадійності.
Стрілками вказано місця встановлення світлодіодів у кишеняхпередніх дверей.

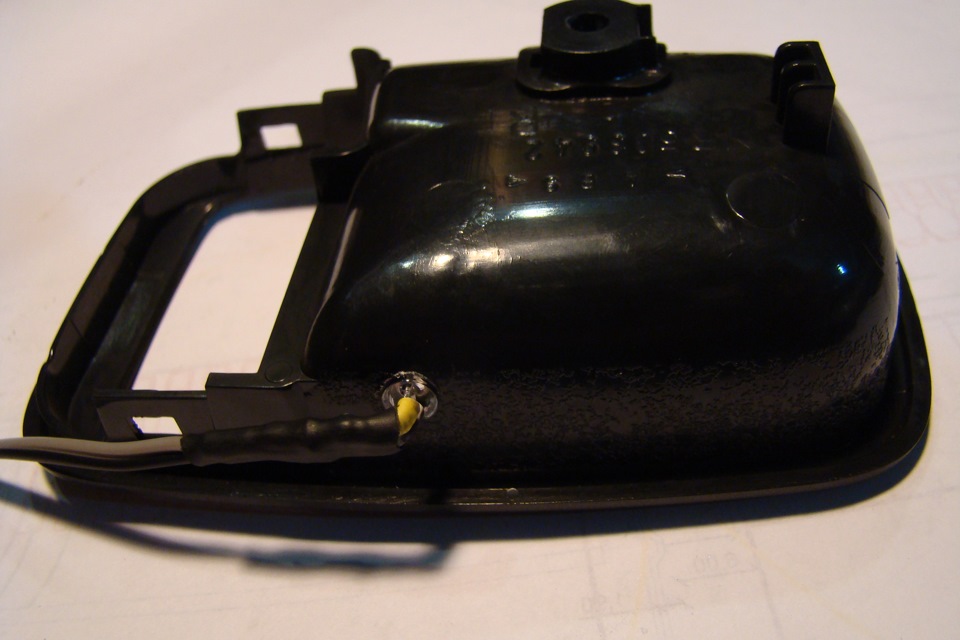

Встановлені світлодіоди додатково зафіксували клеєм за допомогоютермопістолета.
Проводи фіксуємо клеєм (за допомогою термопістолета) до внутрішньоїсторони карти (обивки) дверей, це виключає їх провисання тапопадання під тяги. Роз'ємними - на клемах, що полегшуєзняття/установку карт дверей.
Проводи на картах (оббивці) дверей також фіксували клеєм задопомогою термопістолета.

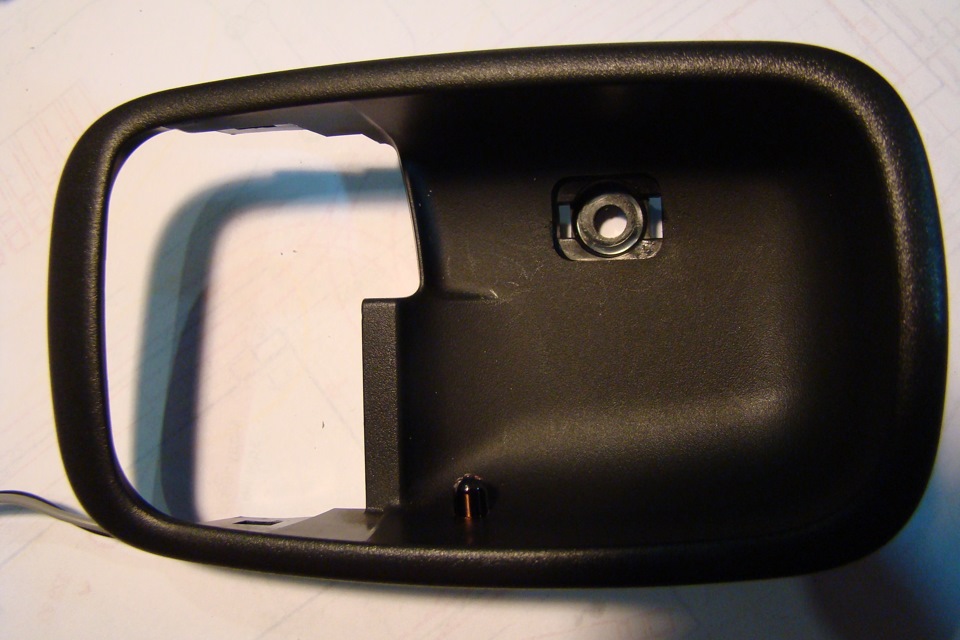

Встановлений у такому місці діод не зачіпається пальцями привідкриванні двері.
Результат роботи на передніх дверях.
Результат роботи на задніх дверях.
Червоне підсвічування ручок відкривання дверей і кишень у передніхдверях гармонійно поєднується з усім іншим внутрішнімпідсвічуванням.
"
Провід фіксуємо клеєм (за допомогою термопістолета) до внутрішньоїсторони карти (оббивки) дверей, це виключає їх провисання тапопадання під тяги.
> Всі з'єднання були зроблені роз'ємними — на клемах, що полегшуєзняття/установку карт дверей.
Проводи на картах (оббивці) дверей також фіксували клеєм задопомогою термопістолета.
Встановлений у такому місці діод не зачіпається пальцями привідчиненні дверей.
Результат роботи на передніх дверях.
Результат роботи на задніх дверях.
Червоне підсвічування ручок відкривання дверей і кишень у передніхдверях гармонійно поєднується з усім іншим внутрішнімпідсвічуванням.
"
Провід фіксуємо клеєм (за допомогою термопістолета) до внутрішньоїсторони карти (оббивки) дверей, це виключає їх провисання тапопадання під тяги.
> Всі з'єднання були зроблені роз'ємними — на клемах, що полегшуєзняття/установку карт дверей.
Проводи на картах (оббивці) дверей також фіксували клеєм задопомогою термопістолета.
Встановлений у такому місці діод не зачіпається пальцями привідчиненні дверей.
Результат роботи на передніх дверях.
Результат роботи на задніх дверях.
Червоне підсвічування ручок відкривання дверей і кишень у передніхдверях гармонійно поєднується з усім іншим внутрішнімпідсвічуванням.






Коментарі14
а що це за жовтий квадратний шматок у тебе всередині дверної карти?)
та Х.З. )))коштує із заводу, щось типу щільного пінопластуможливо буфер (відбійник), може якусь травмобезпечну функцію виконує при ДТП )))
ясно) а в мене немає ... а в чому проблема взяти харчування від склопідйомника, що б лампочки горіли при включенні запалювання? днем все одно не видно. і підлогу машини розбирати не потрібно, щоб проводку кинути.
підсвічування горить ж не тільки при включеному запаленні фішка в постійному підсвічуванні, при включених габаритах так, запалення вимкнув, ETACS вирубає все через 30 секунд втрачається сенс підключати до ЗЖ )))
Зробив так само, але кишені вирішив не підсвічувати
Так, доопрацювання збільшує зручність користування. Багато хто це робить, благо не затратно по фінансах, тільки часу багато потрібно ...
на скільки ом резистор ставив?
Це так давно було, сорян не пам'ятаю
А якщо плюс і мінус взяти від кнопок склопідйомників вони ж при вимкненні запалювання відключаються через 30 сек.
супер)))
Спс!
Чудово зробив, тільки я діоди з верху ручки закріпив. Діоди використовував від стоп сигналу (валявся нічийний в гаражі). А все інше за твоєю ж схемою.
Красава. Чітко все зробив. Я собі також каламутив. Рік вже каьаю - політ нормальний. Потрібно ще як у тебе в дверні кишені встромити діоди.
Дякую! Мені теж подобається красиво і практично.
