Удосконалюємо штатну магнітолу. Заміна CD300 на CD400. Частина1

/**/

Частина 1. Встановлення магнітоли CD400
Побачивши на MegaDriver як багато хто змінює штатну убогу звузьким монохромним екраном магнітолу від комплектації LS (CD300)на магнітолу з чотирирядковим монохромним дисплеєм комплектації LT(CD400), загорівся і собі поставити.Звичайно функціоналу вона непривносить, зате інформативності набагато більше, та й у сонячнупогоду екран читабельніший.

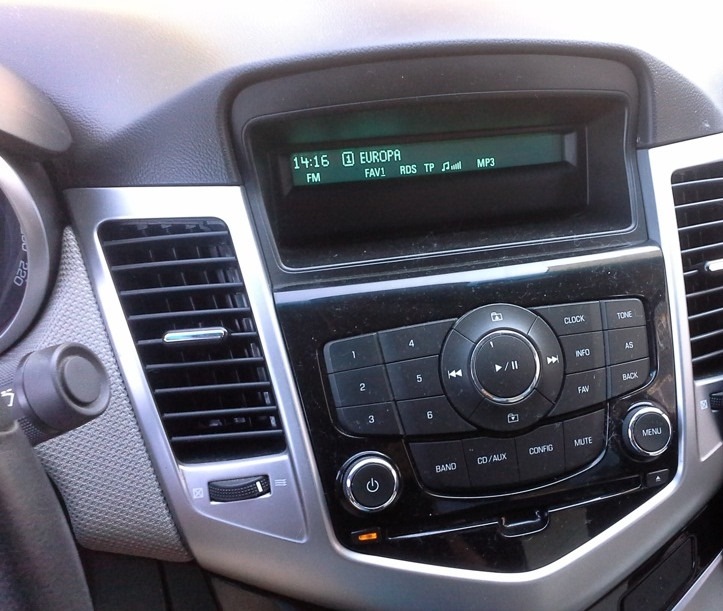

Старий мафон з вузьким екраном.

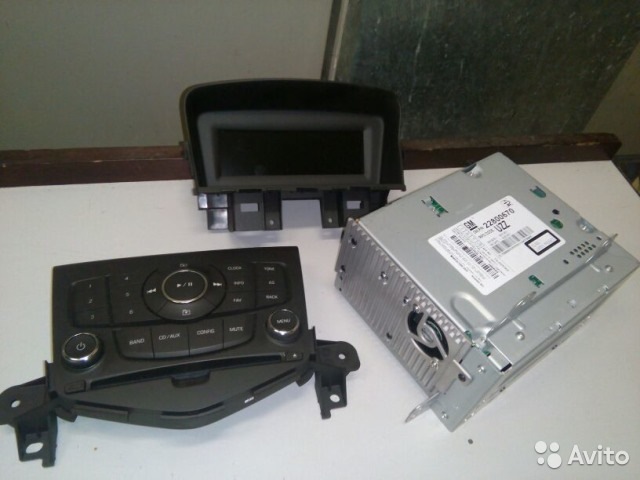

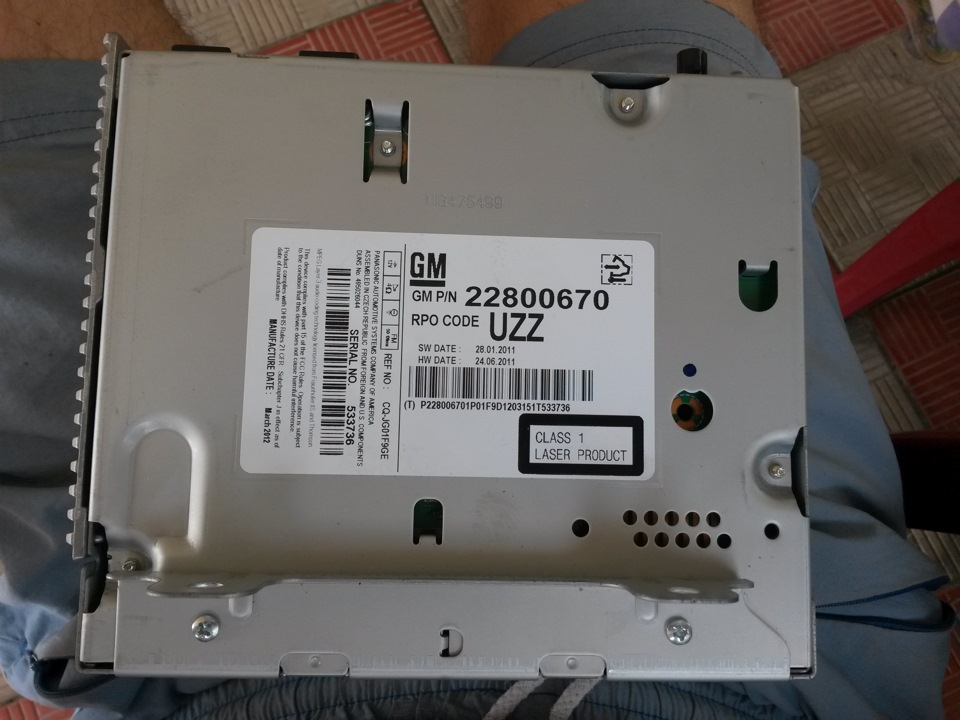

Зайшовши на авіто, знайшов кілька пропозицій з продажу магнітолCD-400 (арт. 22800670) Ціни були різні, але знайшов хлопця, щопродавав за адекватною ціною в 2000 руб.. У комплектвходили:дисплей з рамкою, сама магнітола і блок кнопок. Алепідключити CD400 замість СD300 так Потрібно прописати свій VIN внову магнітолу, інакше побачите на екрані напис "заблоковано". Уцій мікросхемі зберігається інформація, у тому числі і про вашVIN-код). Було вирішено перепаювати чіп.

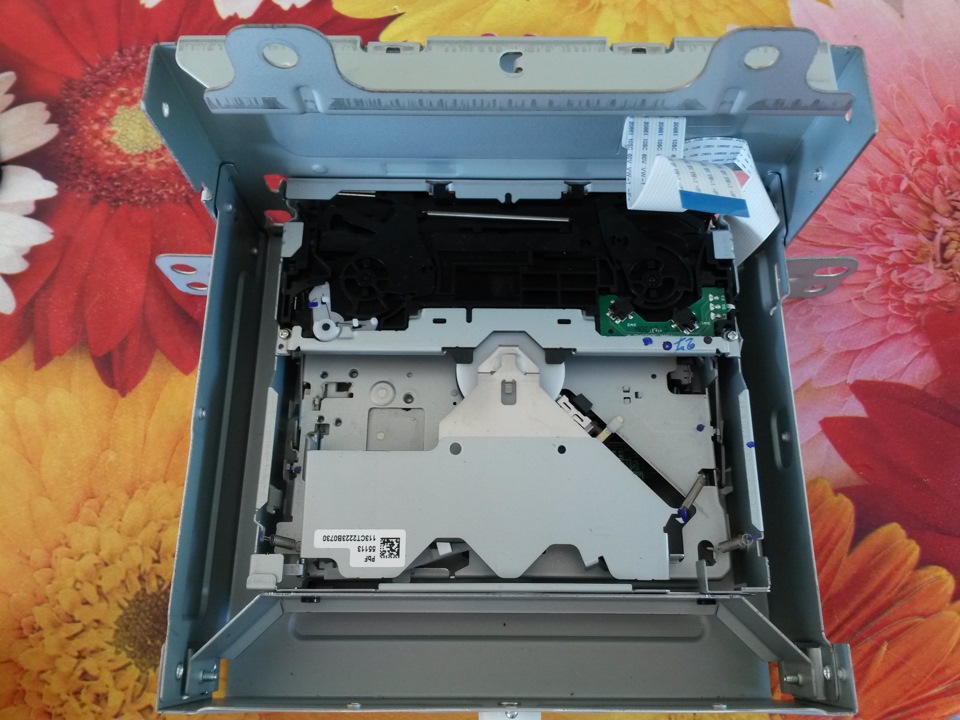

Для цього розібрав корпус магнітоли, щоб дістатися плати.Складнощів у розбиранні не повинно бути ось сама плата, на якій ітреба буде замінити чіп eeprom
> Примітка: чіп перебувати зі зворотного боку плати, томуїї треба акуратно зняти.
Для цього:
1) відкручуємо болтики, за допомогою яких вона кріпиться до корпусумагнітоли
2) відкручуємо болтик кріплення гнізда антени
3) від'єднуємо вентилятор
4) відкручуємо алюмінієвий радіатор від силової мікросхеми
5) обережно виймаємо плату, потягнувши вгору і на себе, звільняючироз'єм магнітоли з корпусу
Озброївшись будівельним феном, прямими руками та твердою рішучістю, чіп був успішно встановлений на нову магнітолу.
>

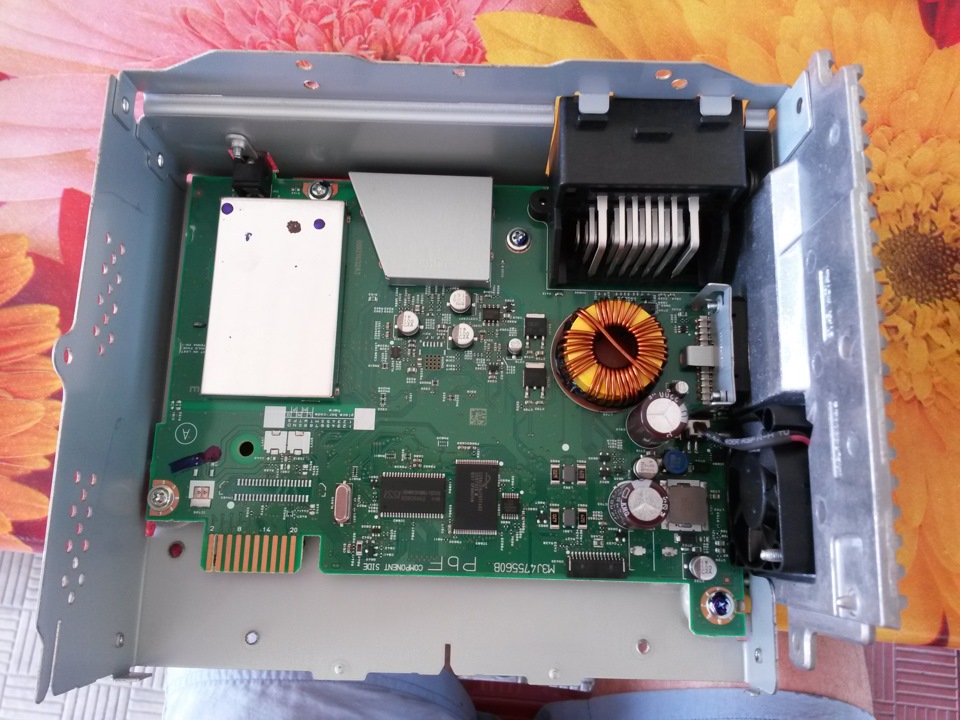

ось місце розташування чіпа eeprom
чіп з CD300. З рідної магнітоли
чіп з CD400

Далі збираємо все у зворотному порядку.
Підключається нова магнітола, так само як і стара, через штатнийроз'єм (не забудьте антену підключити). Блок кнопок управліннямагнітолою залишився старий від версії LS, оскільки у ньому єсвітлодіодний індикатор наявності диска в CD-ромі. Але в ньому ємінус:кнопки «папка вгору» і «папка вниз» не доступні для новоїмагнітоли.

Ось що пишеться на екрані при натисканні на ці кнопки

Примітка:Після заміни магнітоли CD300 на CD400зникає AUX (у CD300 функція AUX реалізована у самій магнітолі). ДляCD400 потрібен блок PDIM. До речі, процес зняття магнітоли тарозбирання панелі можна подивитися тут:

Так як дуже велика кількість артикулів магнітол GM (у зв'язку зпостійним їх оновленням, а також на різні ринки вони йдуть підрізними номерами), а всіх їх навіть не знають офіціали, знайшовспосіб як їх класифікувати за символьним маркуванням (RPOcode):<
UYB - магнітола CD300. Дворядковий монохромний екран. Базовамодель.
UZZ — манітол CD400. Чотирисмуговий монохромний екран можепідтримувати USB (KTA LS).
UYI — магнітола СDС400 з CD-ченджером. - магнітола CD500navi. 7" кольоровий екран, USB, навігація.
UXX — магнітола DVD800 navi. 7" кольоровий екран, DVD, USB, навігація.
UCU - магнітола NAVI600. 7" кольоровий екран, USB, навігація.
UCW — магнітола NAVI900. 7" кольоровий екран, USB, навігація.
& UFW&; UP9 - магнітола CD600. 7" кольоровий екран, USB, bluetooth, phone, голосове управління, камера ЗХ.
UHR& UP9 — магнітола NAVI650., phone, голосове управління, камера ЗХ.
7" кольоровий екран, USB, навігація, bluetooth, phone, голосовеуправління, камера ЗХ.
"
