Удосконалюємо штатну магнітолу. Додавання функції USB. Частина2

У продовженні теми:Заміна CD300 на CD400. Виявилося, що існуєможливість підключити USB до магнітоли CD400. Але для цьогонеобхідно:- придбати і встановити блок управління мультимедією (блок ММ), він же модуль PDIM; - зробити схему підключення (проводиз роз'ємами); - і найголовніше, магнітола повинна бути прошита ззаводу під функцію USB (або ж звертатися до офіціалів дляперепрошивки, а це зайвий клопіт, ще й недешевий).
Спочатку я не знав, чи куплена мною магнітола підтримує функціюUSB, так як на момент покупки я зовсім і не думав про це, основноюметою було змінити вузький екран на широкий, але зателефонувавшихлопцеві, у якого купив мафон, зрозумів, що з третім пунктом всеОК))
Залишалося тільки купити модуль PDIM (блок ММ)

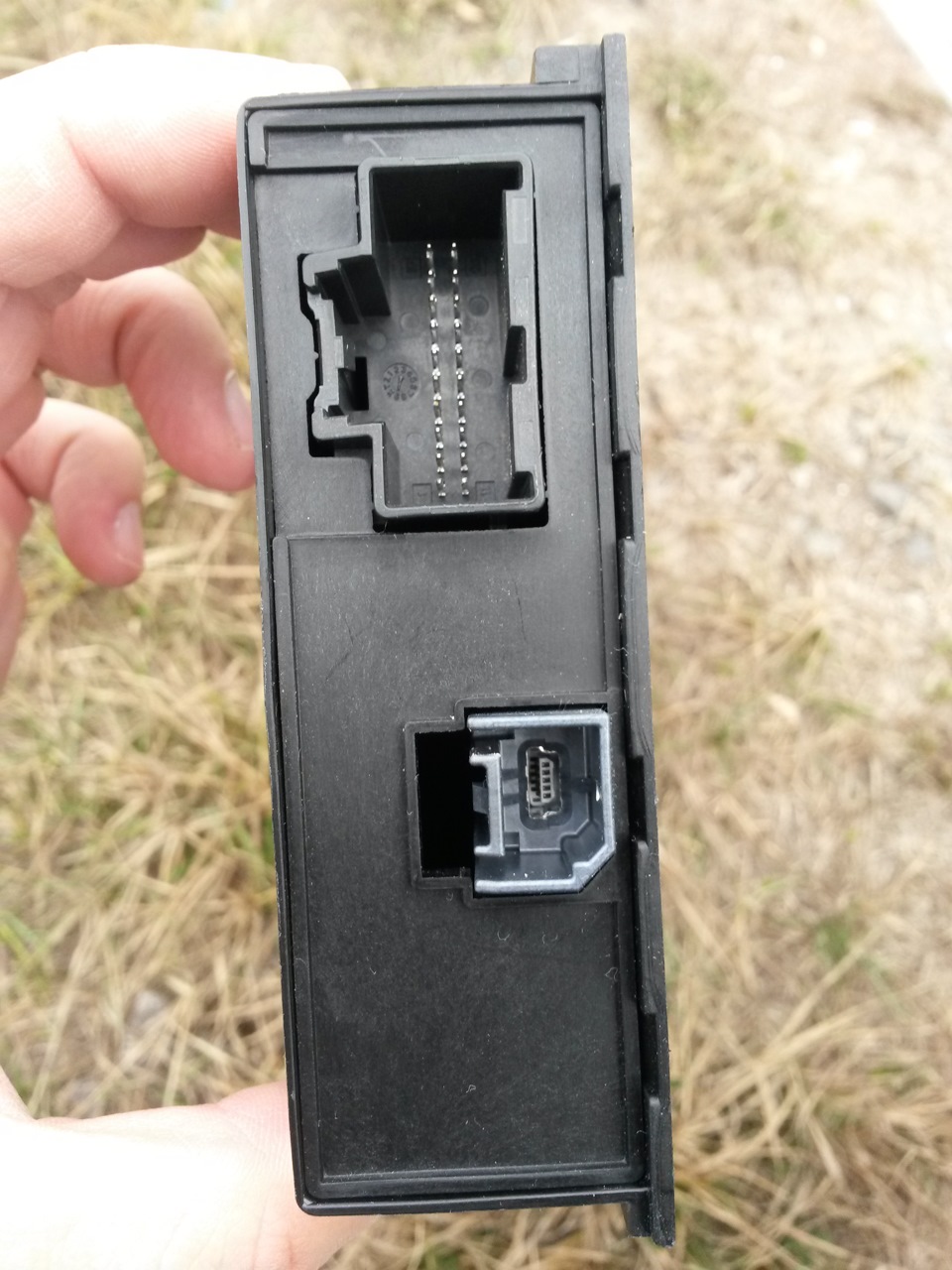

модуль PDIM або як його ще називають блок ММ його гнізда і зробитирозведення проводів. Так як зі схемотехнікою я дружу, це не склалотруднощів, а ось купити блок ММ виявилося не так вже й легко. Новийкупувати дуже дорого; на ebay теж захмарно (із теперішнім курсомдолара); на Авіто, якщо він і з'являвся, його моментально купували.Але як кажуть, хто шукає, той завжди знайде і я знайшов на Amazonза $14.
Для його підключення були куплені:
— RGB-шлейф на 10 жил довжиною 1м (досить 70-80см),
— дворядний 20-pin роз'єм (BLD-20) та обтискніконтакти до нього, < br/>
— кабель USB-тато на mini-USB на 1, 2м.

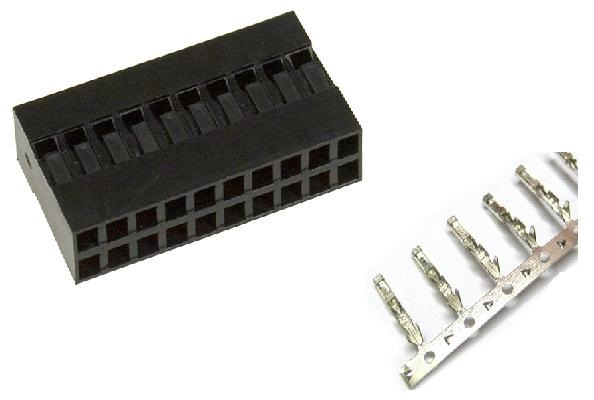

роз'єм BLD-20 та контакти до нього

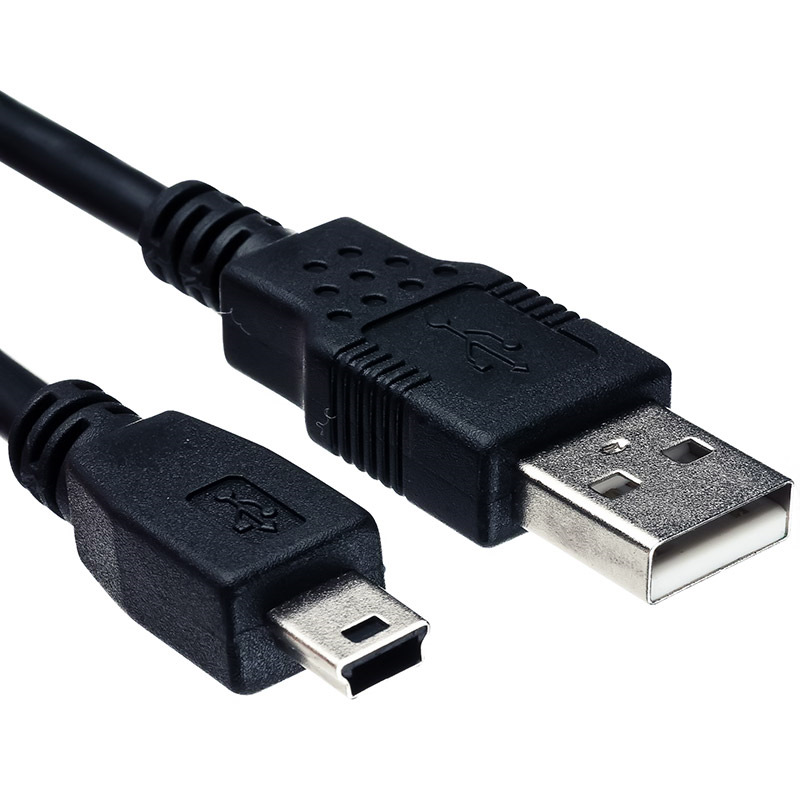

кабель USB -A на mini USB

Схеми підключення блоку ММ є на MegaDriver, але я вирішивтрохи зробити опис підключення у схематичній формі з ілюстраціями (передача кольорів картинок може бути спотворена).<

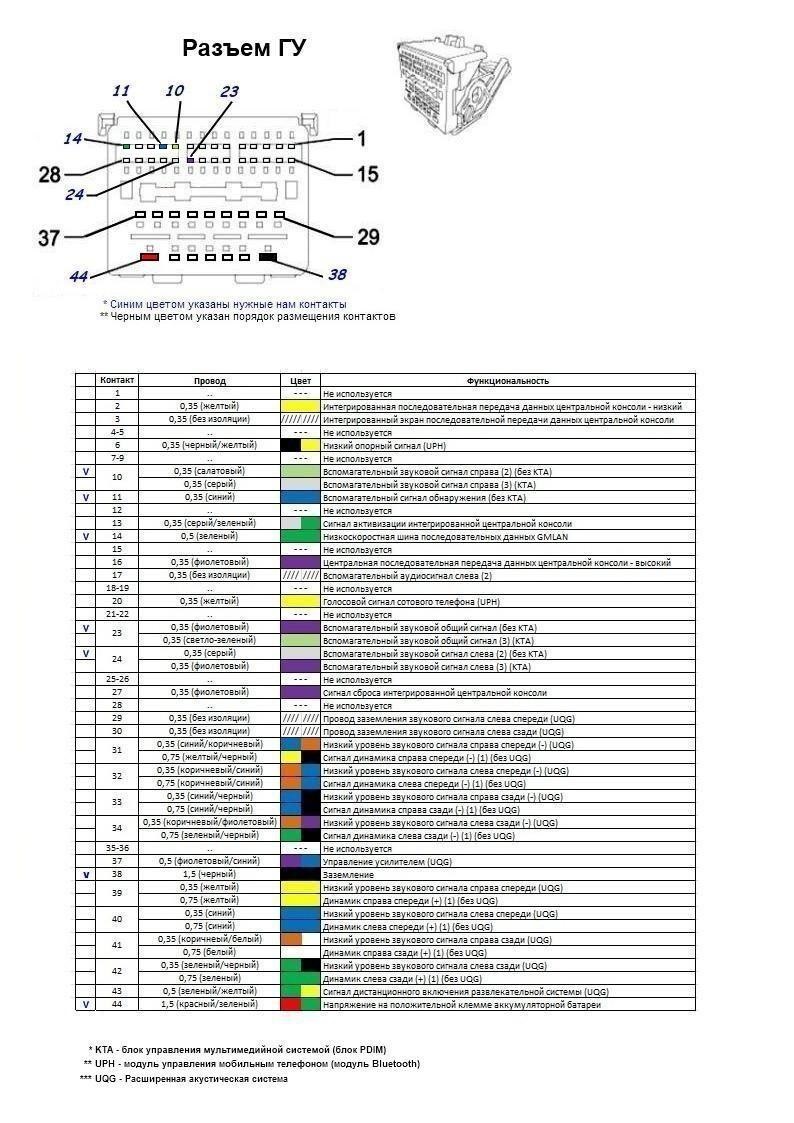

схема підключення роз'єму ГУ до магнітоли
Завантажити схему ГУ у прийнятній якості тут -> s019.radikal.ru/i629/1602/e7/f9b3db96faa8.jpg
схема підключення роз'єму ММ
Примітка1: Провід з центральної консолі — це дроти з роз'єму AUX упідлокітнику (загальний, лівий та правий канали) та додатковийпровід розпізнавання. Штатно вони йдуть з підлокітника в роз'єммагнітоли.
Примітка 2: Під словами "роз'єм ГУ" і "роз'єм ММ" на схемахпідключення вище маються на увазі не гнізда в магнітолі та модуліММ, а роз'єми (у народі кажуть "фішки"), які вставляються в цігнізда.А порядок розташування контактів зображено з лицьового бокуроз'єму ( "фішки"), а не з тильного, звідки виходять дроти.

Моя робота:

роз'єм ГУ
роз'єм ГУ
роз'єм ММ та порядок контактів у ньому
Підключивши блок ММЗапчасти на фото:22796545

побачив заповітний напис:

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ __ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
У березні 2017 року придбав на exist < i> оригінальнуGM колодку (фішку) (арт. 15126711) за 300руб. Та 10 контактів (VAGN90764701) за 80 руб. > Стару фішку BLD-20 відрізав, обтиснув контакти і вставив їх у фішку GM. Перевага фішки GM втому, що вона має засувку, а значить надійно тримається. _ _ _ _ __ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ __

>

Зібрав на просторах инета всю інформацію про артикули блоківмультимедії (модулі PDIM).

Таблиця артикулів блоків управління мультимедією компанії GM

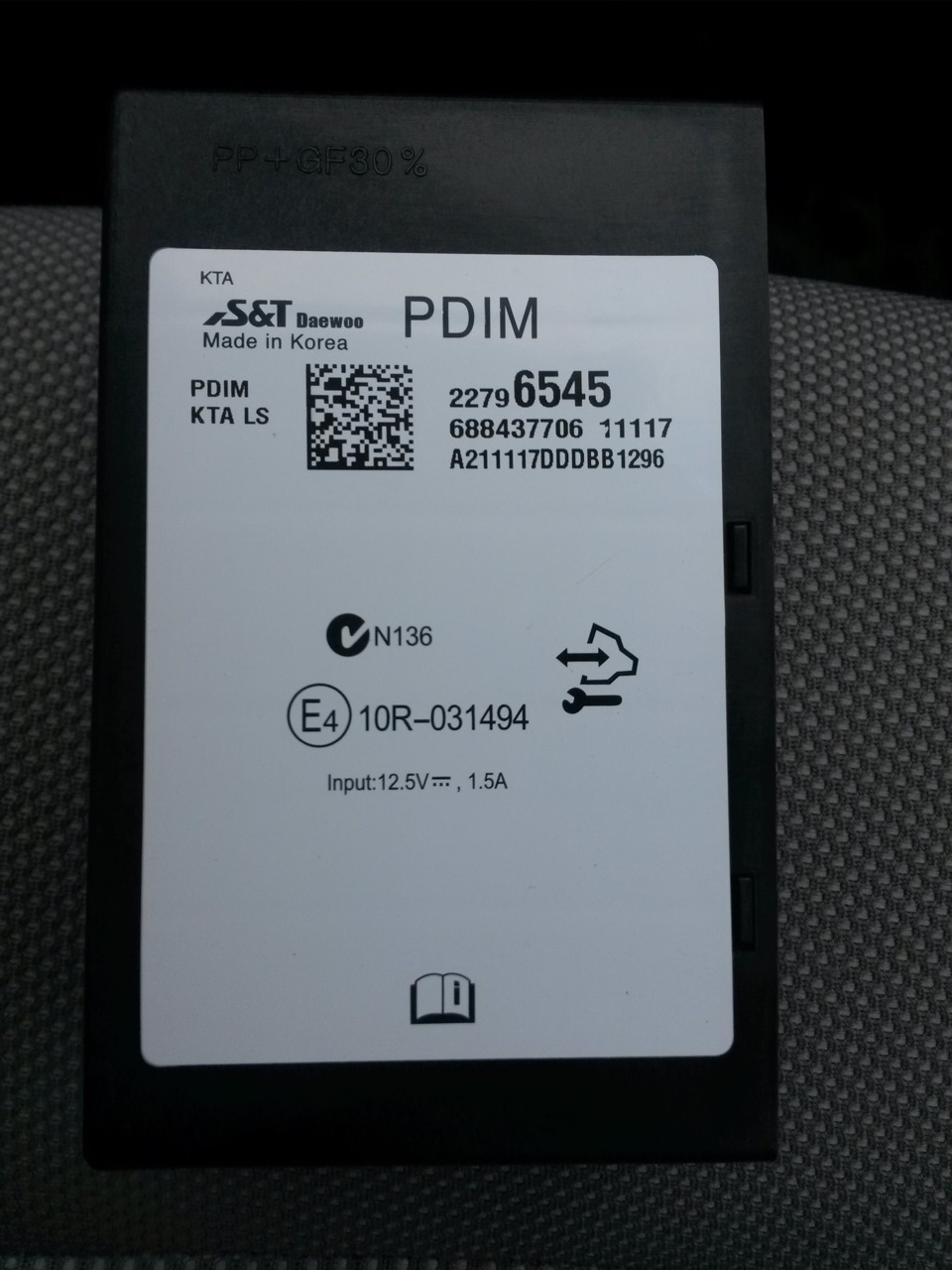

У зв'язку з тим, що артикулів блоків мультимедії дуже великакількість і не все можливо знати, знайшов одну особливістьвідрізнити блок ММ для Chevrolet від блоку для Opel, так як блокиММ для них не взаємозамінні. На блоках ММ для Chevrolet йденаступне маркування PDIM KTA LS. А на блоках ММ для Opel —PDIM KTA MS. До речі USB вивів у підлокітник у штатне місце.

На Exist було придбано оригінальний USB-роз'єм (GM 13349323) за 600руб. >

Застарілий артикул роз'єму USB - 13318778 (Opel 1780263)

Для підключення USB-роз'єму необхідний взяти роз'єм FDD (флоппідисководу). Знайти його можна у старих блоках живлення відсистемних блоків, відрізати його з потрібною довжиною проводів ізрізати (сточити) у ньому напрямну. Входить цей роз'єм FDD в тильнусторону нашого USB-роз'єму досить щільно (головне дотриматисяполярності, хоча роз'єм FDD інакше не вставиш, оскільки контактизміщені по висоті). До проводів від роз'єму FDD припаюємо роз'ємUSB-мама, і в цей роз'єм вже вставляємо наш кабель 'USB-тато наmini-USB'.
підключення USB-роз'єму
PS Як усім відомо, гучність звуку AUX істотно нижча відгучності радіо або CD. Багато хто, хто встановлював блок ММ, говорили, що гучність USB також істотно нижча, але я б не сказав, вона якщо і нижче, то не на багато!
PPS У меню USB є пошук за папками )))

Дивимося продовження теми тут-> Додавання функційBluetooth+USB. Частина3
