Чистка форсунок генератором імпульсів.

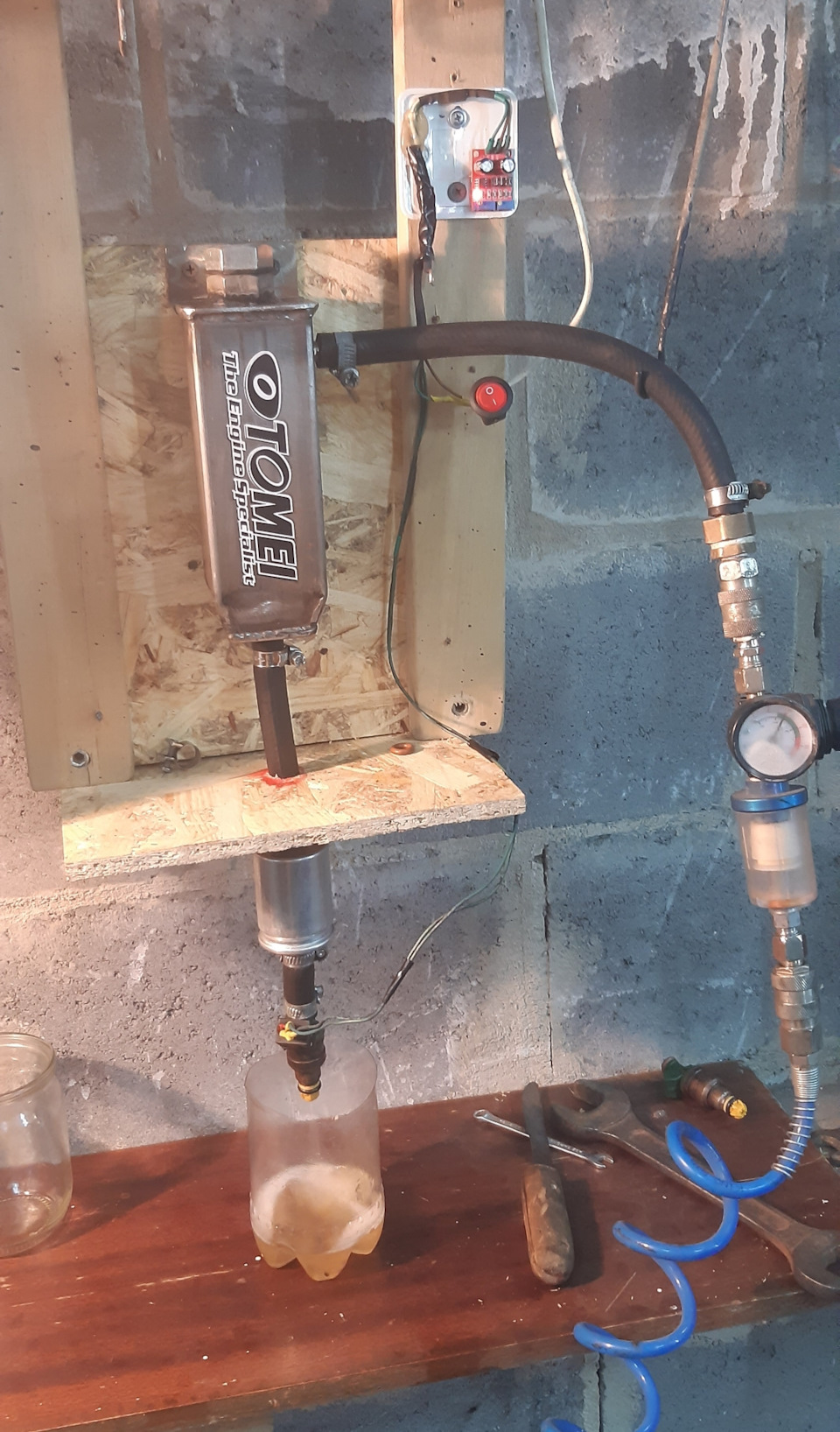

Загальний вигляд

Справа була давно, вже не пам'ятаю навіть коли, але оскількинакопичилися матеріали для публікації, вирішив закинути вбортжурнал.
Вся конструкція і сенс її роботи гранично прості.
Ємність для рідини я зварив зі шматка звичайної квадратної труби60×60. На верхній штуцер підключив компресор з регулятором тиску.захоче з@баться у форсунку, але фільтр запобіжить).

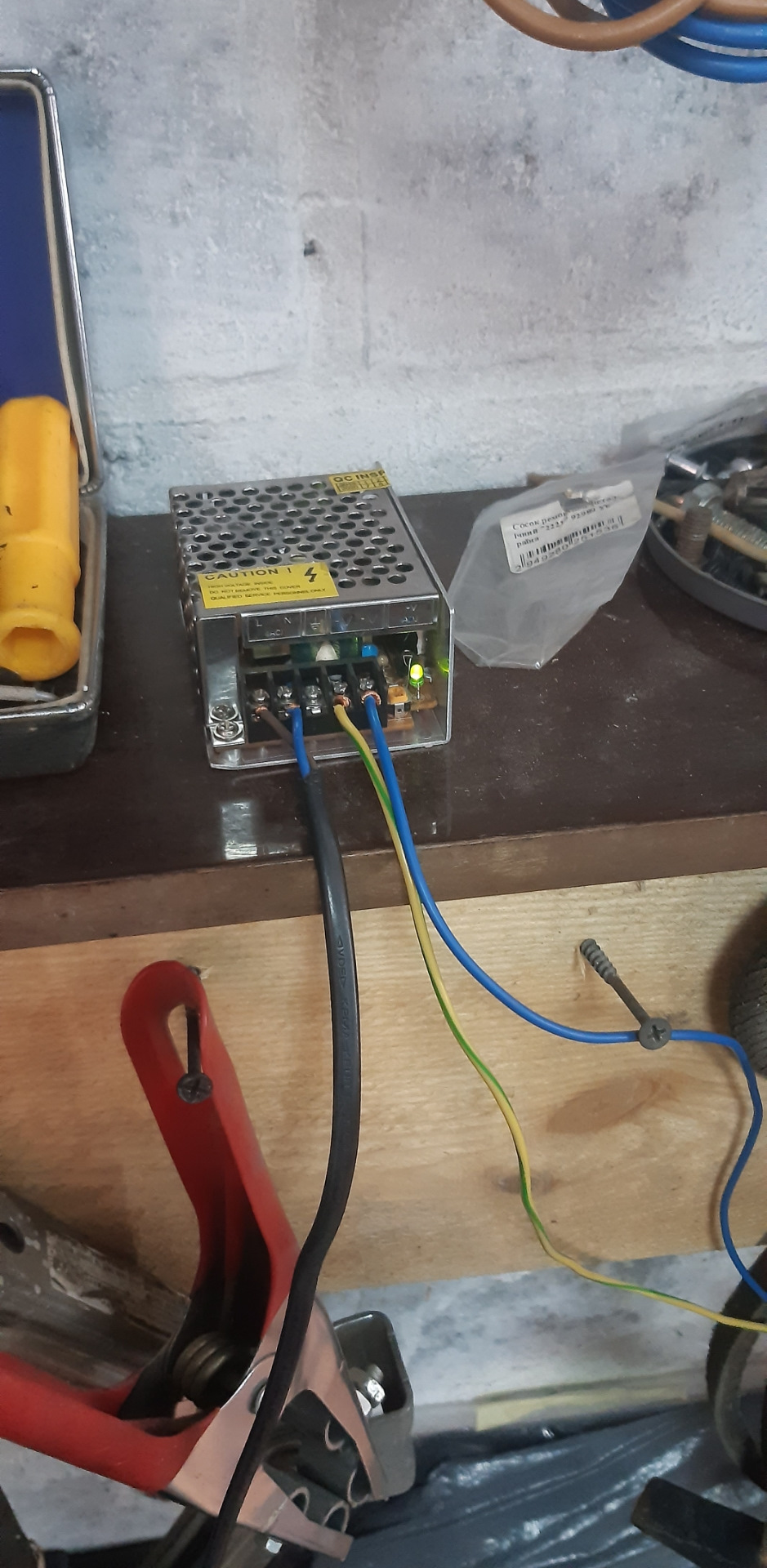

Блок живлення 12v 5A

Блок харчування валявся в гаражі від простої лід стрічки.Найдешманський.

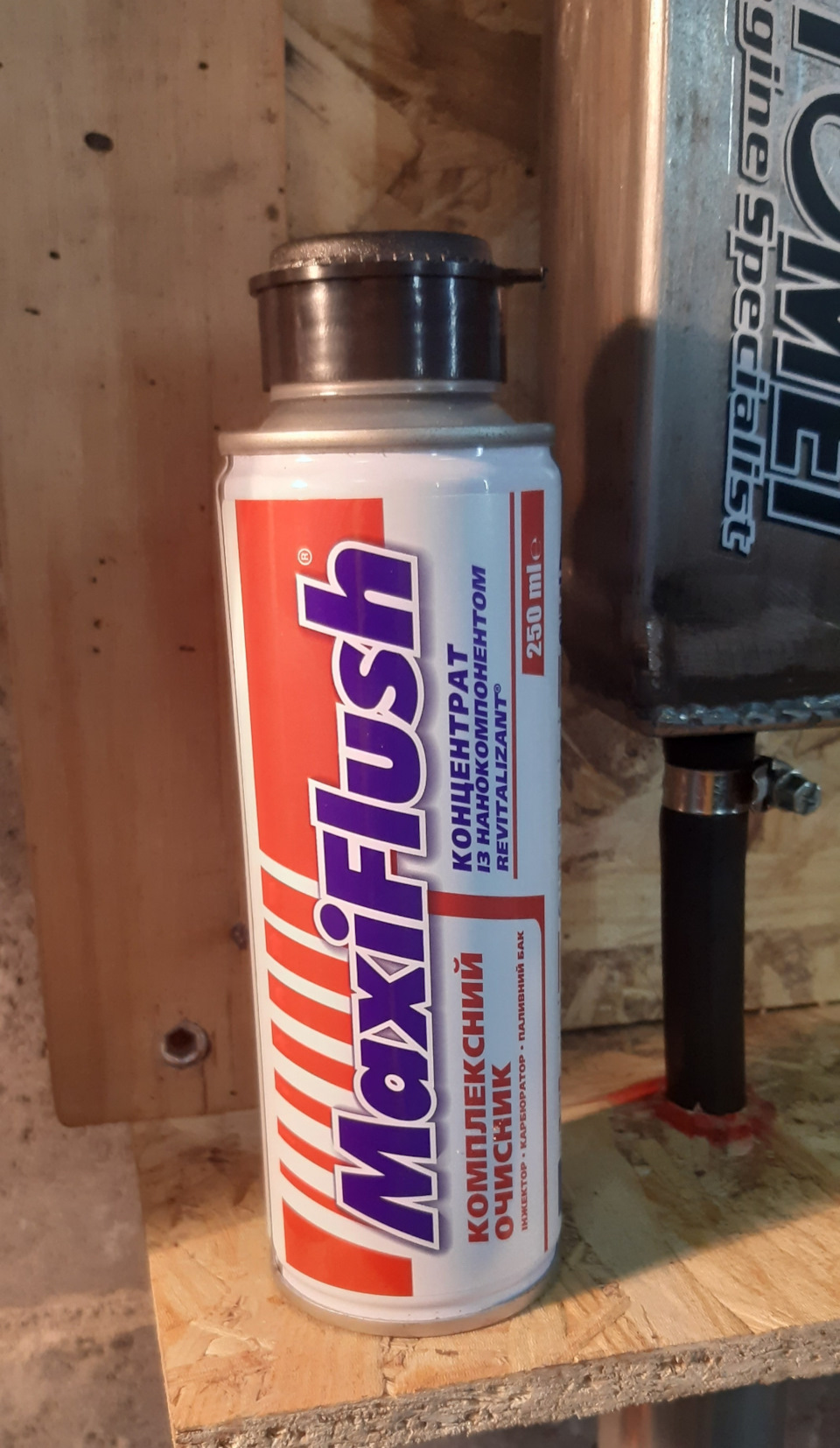

Засіб для чищення

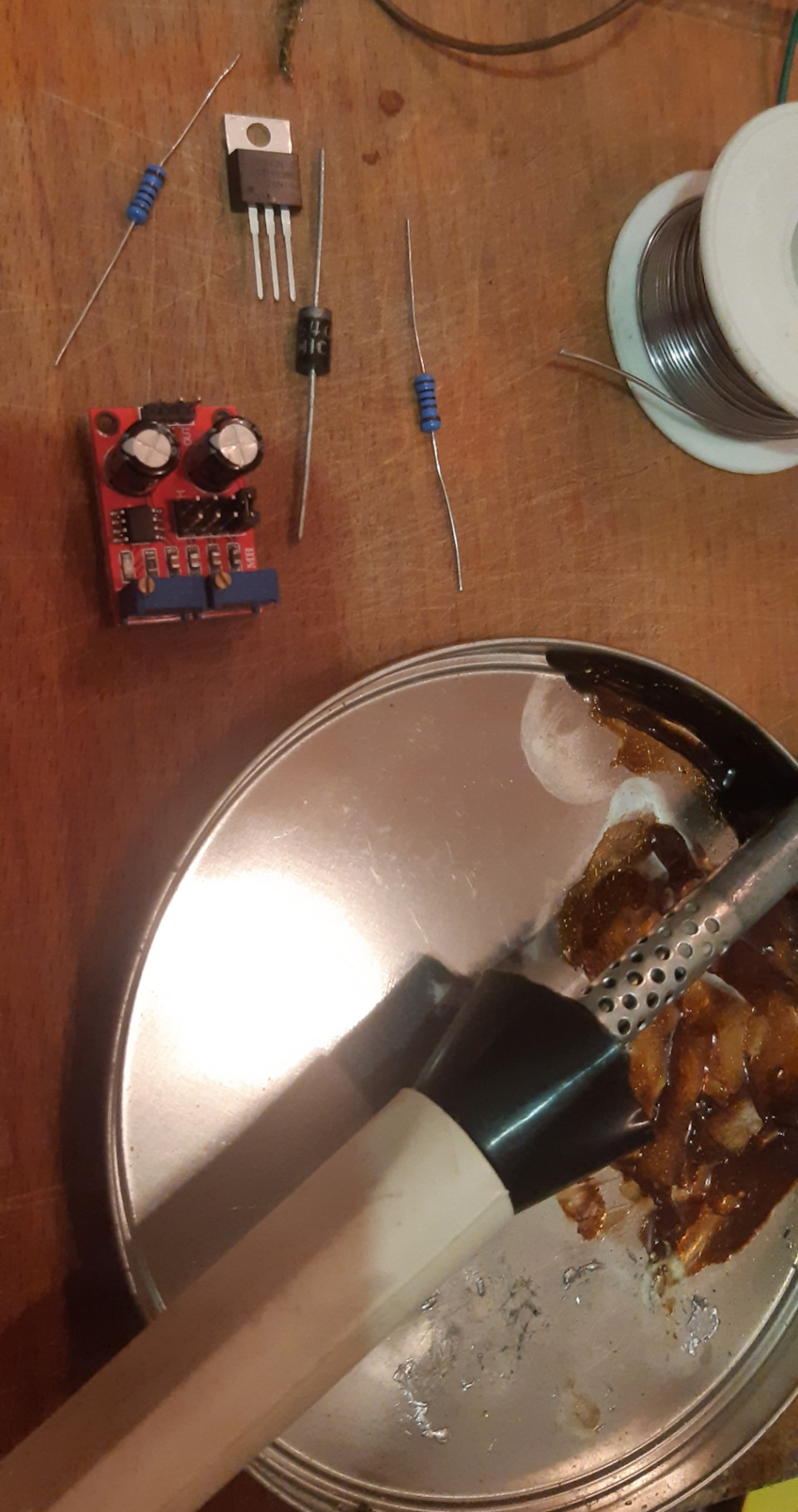

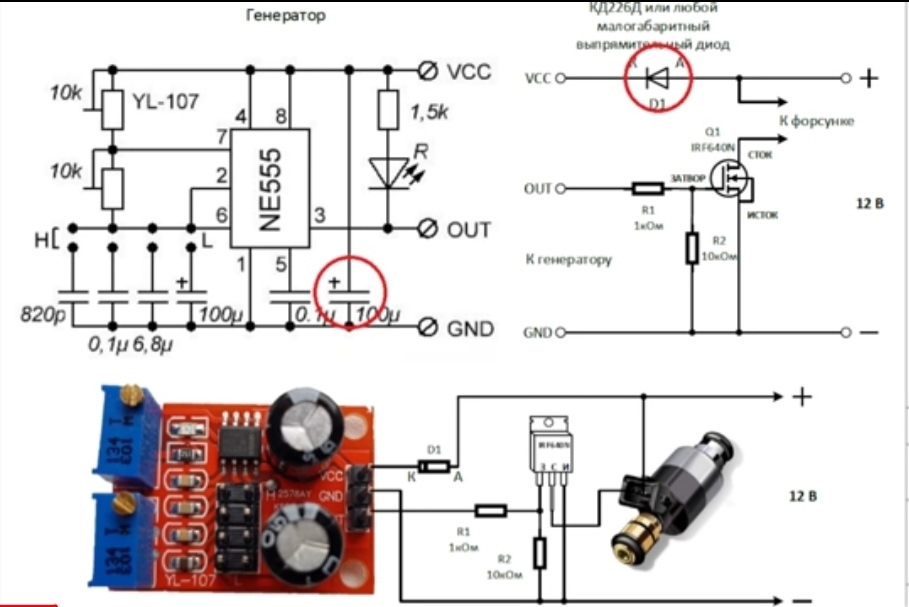

Засіб взагалі то для заливання в бак, але продавець мені сказав щоможна і так чистити. Я його з бензом розвів. Під тиском перестали.Для складання знадобиться сама плата генератора імпульсів NE555, діод у мене був 1N5408, кілька резисторів 1 kOm і транзисторIRF640N. Зібрав все за даною схемою. На самій платі є налаштуваннячастоти імпульсів і шпаруватості, можна погратися і проливати врізних режимах. Готовий генератор імпульсів Ось така дичину врезультаті вийшла.
Ну і відео роботи даної установки.

За музику тапками сильно не кидайте. Що б мені в гаражі нудно небуло. 😀
