R-drl DHO дальний +30
Запчасти на фото:AKB12

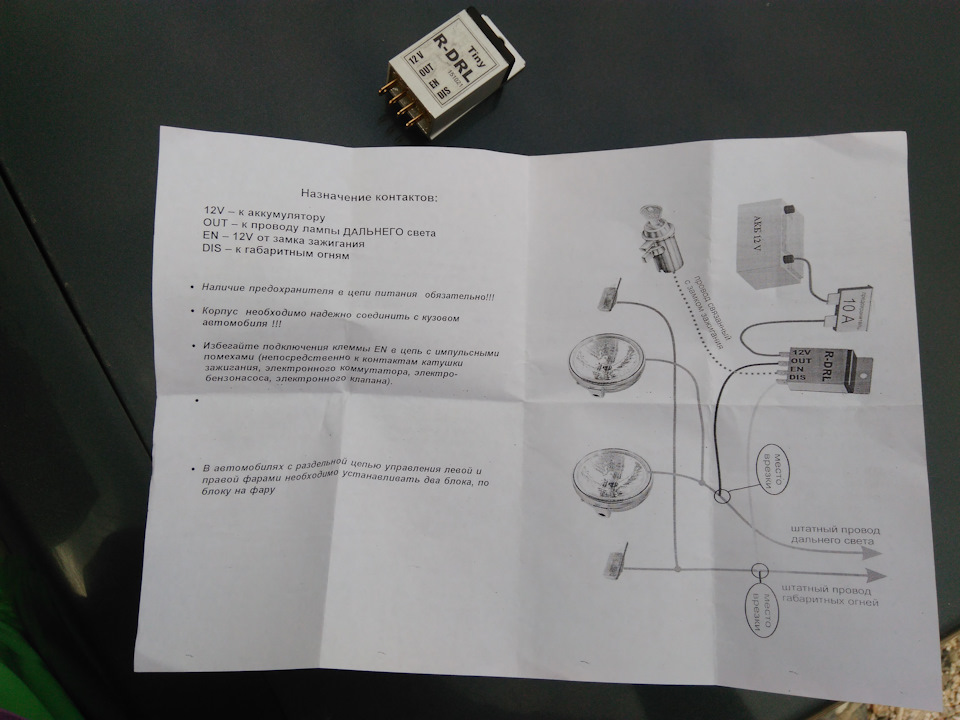

Привіт! Купив днями блок управління ДХО, зачепив за схемою івключається ближній і далекий разом, якщо підчепити діод, то працюєтільки одна фара далекого, а в штатному режимі далекий непрацює.
Реле керується плюсої, а на Акорді фари керуються мінусом! Якбути?
Коментарі20
купити блок управління на мінусі)) я тобі не показував свій блок дхо? і регулюється від 5 до 50% світла
Неа, не показував!
Є схема підключення наших фар? У себе перевіряв харчування ближнього-керується плюсом. На вигляд проводки штатні з гофри заводський стирчать.
Моя головна порада знайти нормальну схему підключення для цього регулятора і з нею розбиратися) інакше будемо ворожити на кавовій гущі, це не хонда-підхід))
Завтра до товариша їду, він сказав говно питання)))
ну напишеш потім, не стикався з таким звіром поки що)
На дальній 2 проводи. Червоно-жовтий-плюс, чорний-мінус. При включених габаритах, ближнього на червоно-жовтий-плюс порожньо. до чорного-горять у підлогу розжарення і далекий і ближній. кинути через діод, ближній перестав горіти, горить одна далека і ...
діод точно не допоможе ... імпульсів начебто ніде немає?
Допомагає, але в штатному режимі далекий не працює. Там маса послідовна, заходить у ближній, з ближнього пішла на дальній.
Та навряд чи ... З контролера тільки + позитивні імпульси йдуть, навпаки взагалі не повинні ДХО працювати тоді.
Так і я не в'хав у це, на лампу заходить + і з ДХО заходить плюс, як 2 плюси запалюють фару, причому всю?
Так, на Хонді плюс весь час є, а фари керуються по мінусу. Цей блок не підходить. Але і блок з керуванням по мінусу теж не вирішить питання. У мене є схожий блок і він лежить і чекає доки руки дійдуть до встановлення лінз. Я змінюватиму схему підключення.
Якщо замикається ланцюг, після лампочки, то називається по мінусу? Дурніше і придумати не можна назви)))
Просто в електриком таке прозирає як мінусом плюсом. У япошках зазвичай є завжди, а розривом йде маса.
Подивися схему. Плюс йде постійно, а далекий включається подачею мінуса на лампу далекого. І навіть якщо керувати по мінусу далеким, то плюс далекого все одно комутує ближній )Я вирішив змінювати схему, але для цього доведеться розбирати фару і там п...
Воооот! Ось так і є, працює вся фара в підлогу розжарення. Мінус йде послідовного підключення.
Цей блок ставили на тойоту і все працювало!
Чому не вирішить питання? Мені здається - йде що на ближній, що на далекий одним дротом. Коли я діод підматав, то ось цей діод розірвав ланцюг мінуса, відповідно перестав горіти далекий у штатному.
А якщо + який виходить з реле ДХО пустити через звичайне реле? Працюватиме?
Там ШІМ за ідеєю — значить не буде. Для цього використовують вихід на транзисторах, де ШІМ плюсом запускає транзистор і той за мінусом керує далеким )
