Вирішив, що треба ще щось змінити у своїй машині, сподіваюся не вгірший бік. Судити, звичайно, людям. Але все роблю для себе і могокрасеня. Обійшов навколо машини. У пошуках того місця, яке цьогоразу буде піддане переробкам і уперся в передні фари… Процес змінифар відбувається Що буде зроблено:

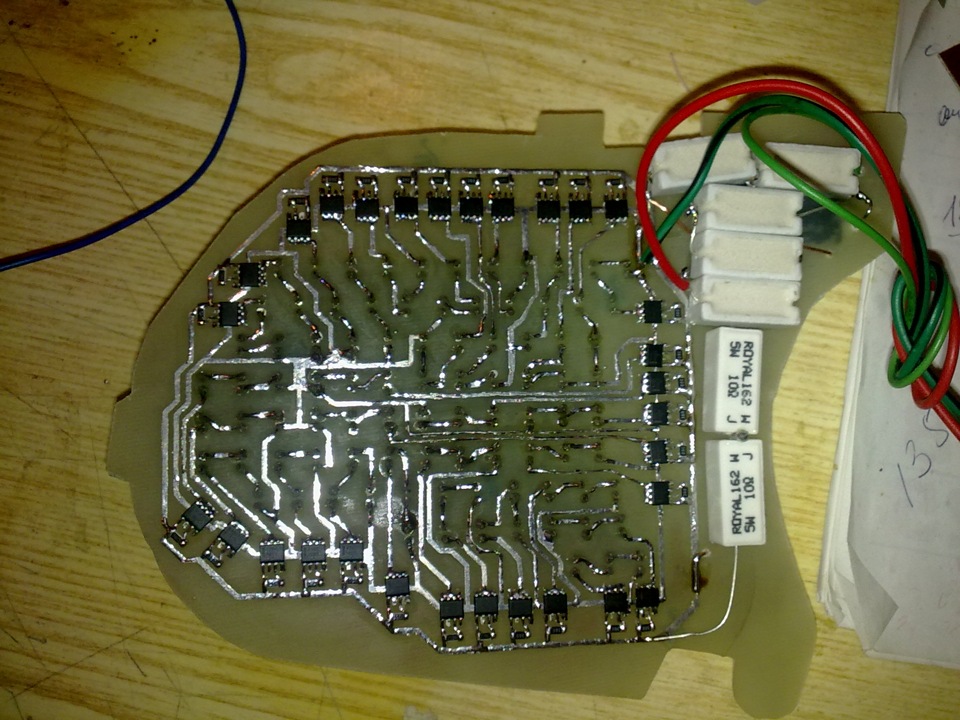

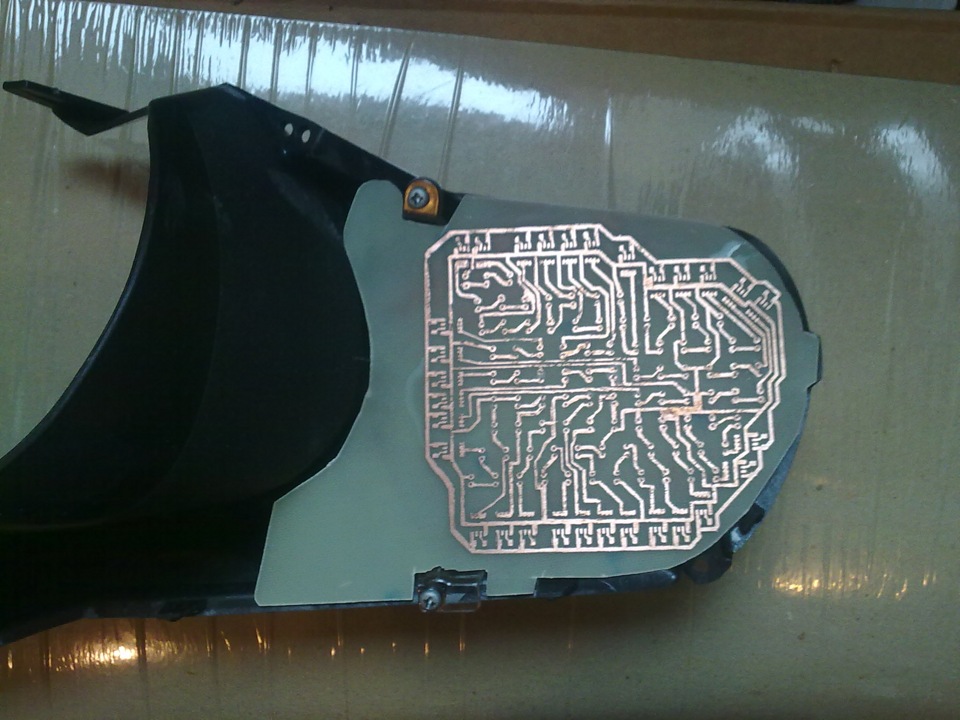

1. Зроблено 3 плати для кожної фари ( для основного поворотника (1і 2) фотографії), для габариту (стрижень- 4 фотографія) і длябокового поворотника і габариту( .

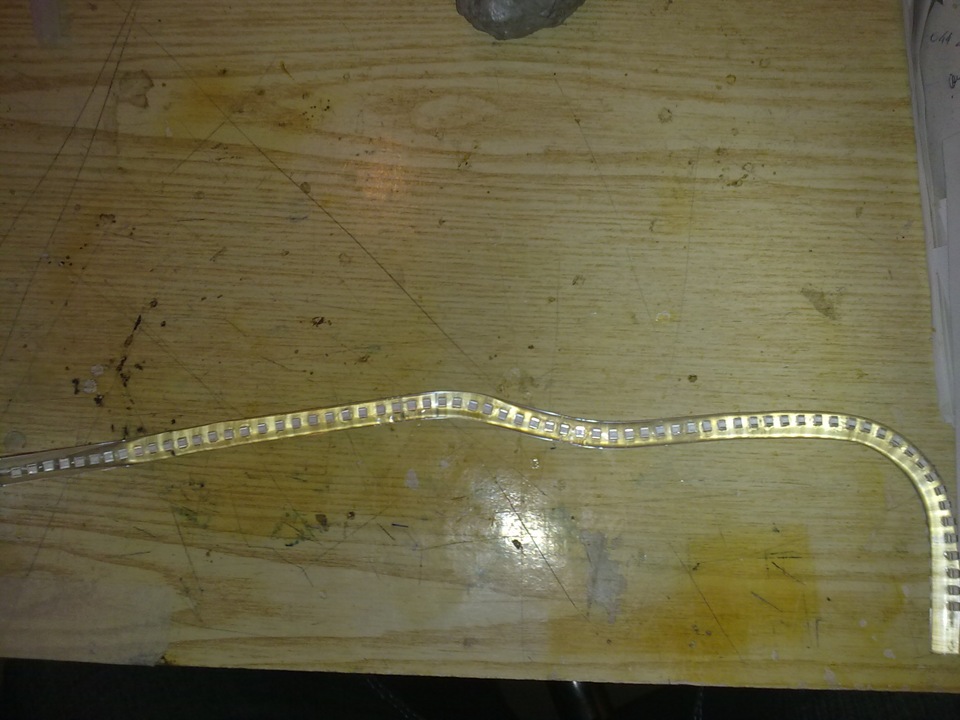

2. Зі стрижня, зробленого з оргскла, вигнув форму по контурувнутрішньої маски. Наклеїв на стрижень SMD-шні діоди ( 84шт).Діодирозбиті на 6 груп і кожна група підключена до драйвера.Фотографія, на жаль, не може передати отриманого ефекту при світіннідіодів.Вийшов цікавий ефект-чергування світлих і темних смуг.
3. Накладка на відбивачі та внутрішня маска пофарбовані в чорниймат.

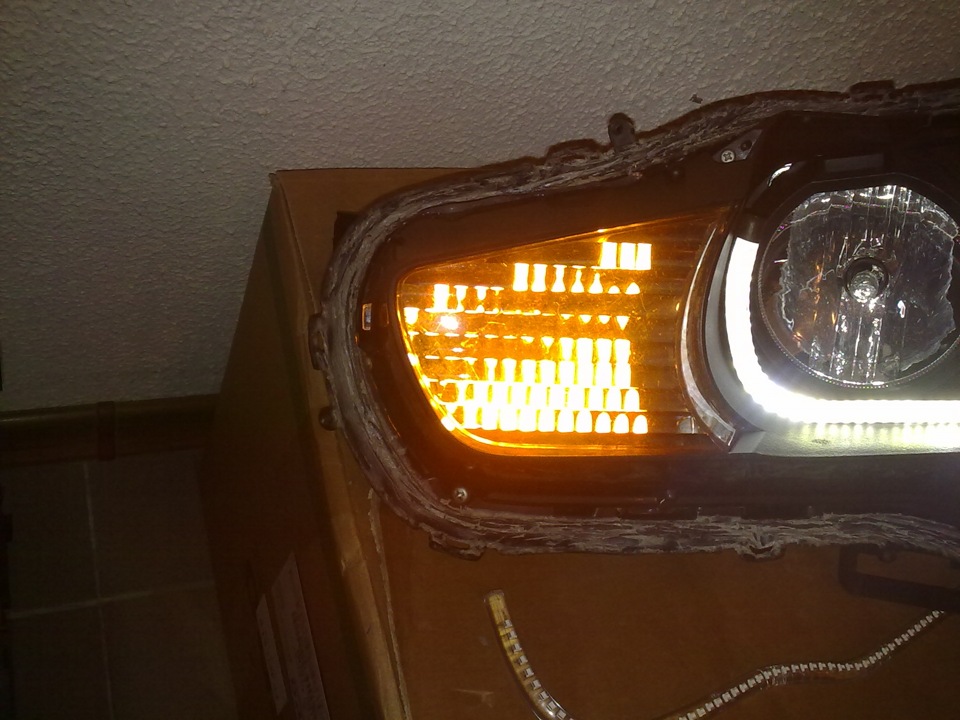

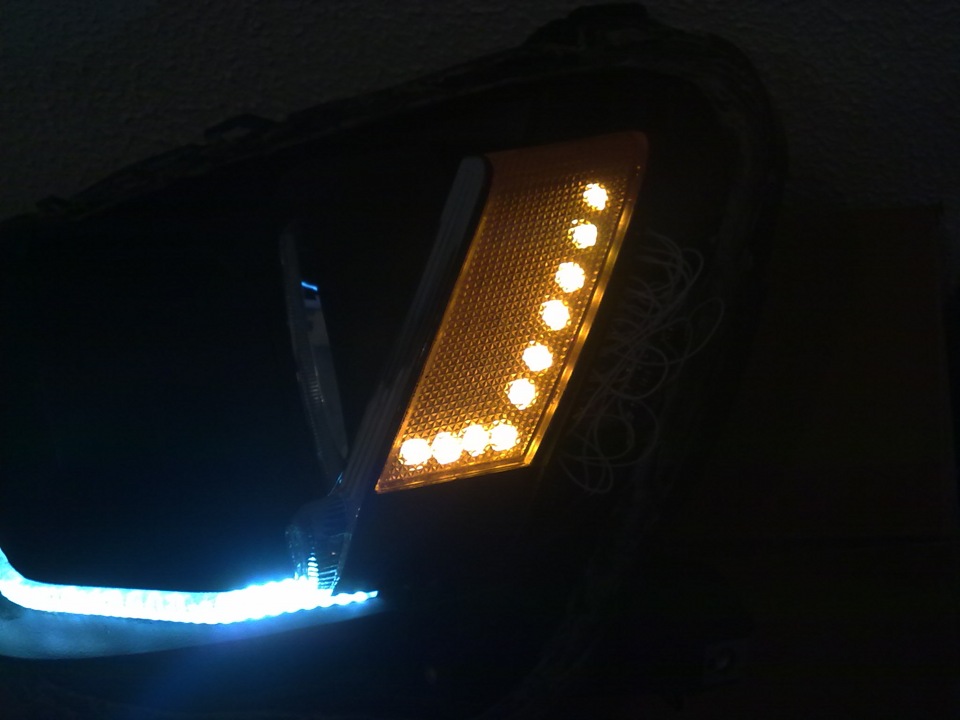

4. На плату основного поворотника припаяно 90 світлофорних 5ммдіодів, а на боковині 28 таких же діодів. 10 - габарити (у вигляді"L") і 18 - поворотники.
Бо діоди дуже яскраві, щоб у темний час не зліпити інших буловстановлено додатковий опір, який включається при включеннігабаритів. При цьому інтенсивність свічення діодів поворотузнижується приблизно вдвічі. Все, робота з фарами закінчена. Мійланцерок дивиться вперед тепер трохи інакше.)
Коментарі2
Ванько, клас! Детальніше про поворотнику в бічному відбивачі, сам робив все? Сподіваюся в четвер на зустрічі)
Мішанька, привіт. Та все роблю сам, фара ще не до кінця готова. Зараз тест-драйв проходить. Цілими днями стоїть включеною. У бічному відбивачі дві функції-габарит і повторювач поворотів. Габарит дві фотографії вгору (у вигляді L На нижній габарит + п...
