При перетяжці салону в задні сидіння були встановлені підігрівачі "емеля"
Чому "емеля", а не оригінал?
1. Не було під руками штатних кнопок.
2. Практично не реально було знайти "датчик присутностіпасажира"
3. "емеля" — новий, має захист від КЗ та обриву, не включаєтьсясамостійно після вимкнення запалення.
Тому було зроблено так:
Замінено світлодіод підсвічування коліщатка на червоний…
Через якийсь час зовнішній вигляд мене перестав влаштовувати, дотого ж у мене з'явилася штатна кришка оригінальних підігрівів длязадніх сидінь і 2 загиблі при заміні світлодіодів рідні "кнопкипопогріїв"

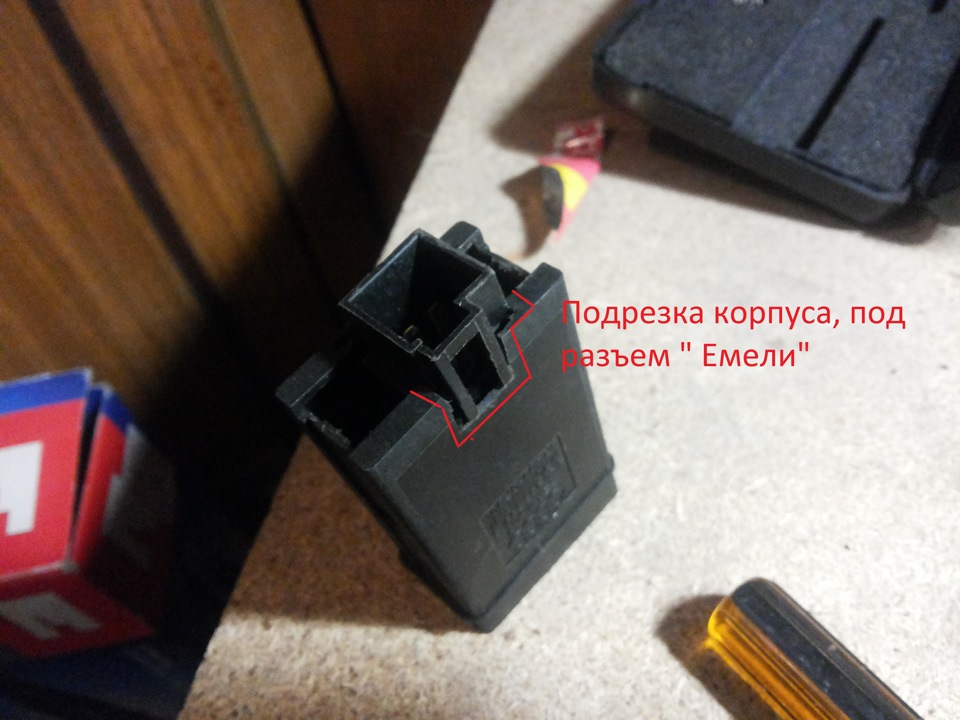

Тільки роздумів і рішення було знайдено! корпус.
Відмінності були в тому, що збільшення ступеня нагріву Емелінакручується в протилежний бік, а не так як у штатного, розташування самого регулятора і підсвічування…
Тому було зроблено наступне:< br/>

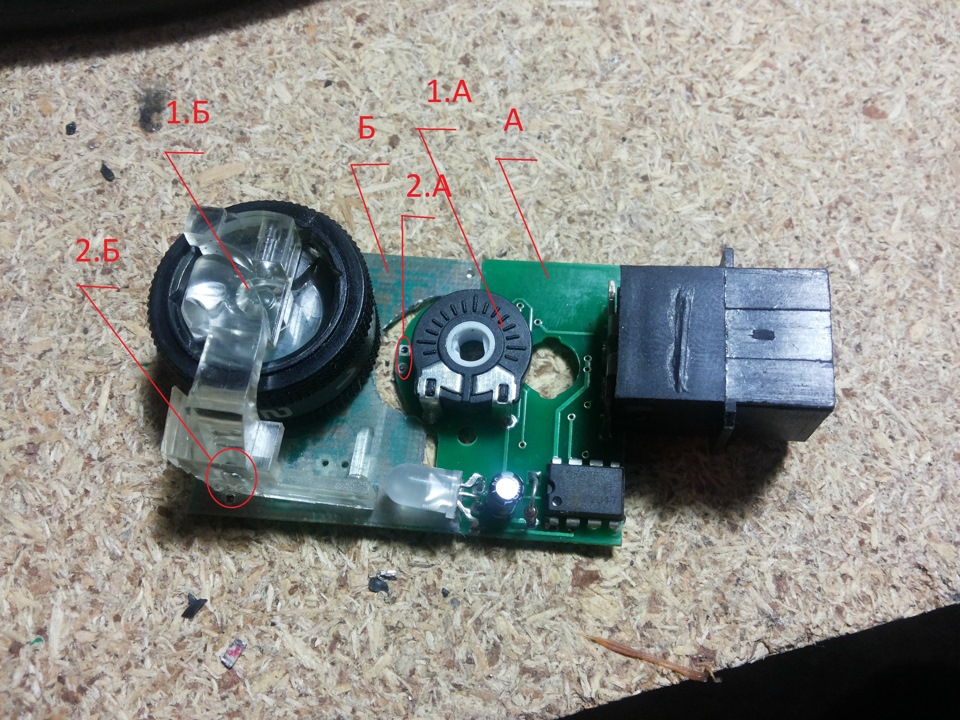

З рідної плати було знесено всі деталі, плату відпилено так, щоб їїогризок +Емеля — давали штатну довжину. На залишки рідної платибуло перенесено:змінник Ємелі та світлодіоди підсвічування. 1Б -плата оригінальна
1А - так розміщений резистор на платі "емелі", 1Б - його новерозташування

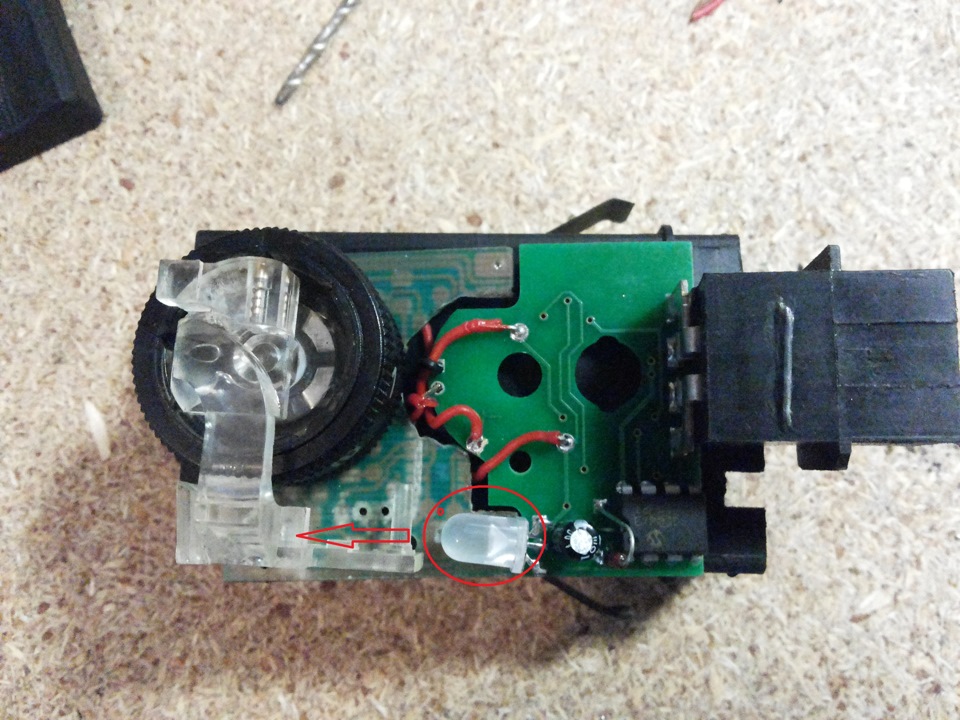

2А -2Б - світлодіод підсвічування
Не З ньюансів - напрям обертання в бік збільшення нагріву у Ємелі ірідний різні, тому висновки від потенціометра (крайні) потрібнопоміняти місцями.

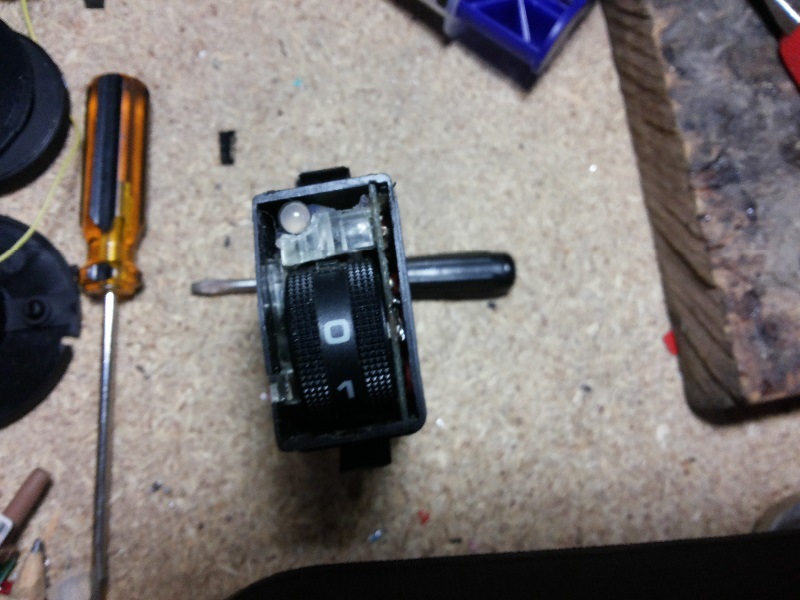

— Довелося обмежити діапазон обертання змінного резистораположенням "5" оригінальної крутилки (на світловод, (він жетріскачка) був приліплений шматочок оргскла, що не дає провернутиколіщатку на "6")
>
Довго не міг придумати, що і як зробити з індикатором, потімпідпилив штатний світловод…

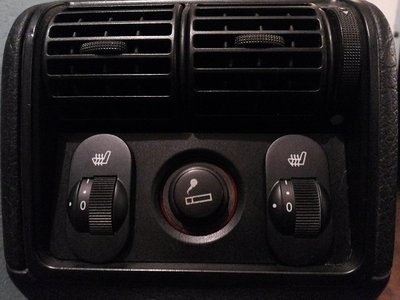

У панельці засвердлив отвори і вставив світловоди (стрижня зоргскла) Так і практично готовий результат:Так як під руками небуло кришечки з отвором під прикурювач,
Коментарі20
Шукаю вже давно як переробити кнопку Ємелі на оригінальну. Ваш мануал дуже хороший, але шкода немає фотографій зі зворотного боку куди припаяв дроти на рідне коліщатко. Так як не електрик, хотілося б зрозуміти куди їх знову треба.
А як пояснити і що фотографувати? 1 Стояв змінник на платі (є на фото). Випаяв з плати змінник і припаяв його до тих самих місць, але через проводочки))
Ну це коли ти розумієш, то звичайно все просто. Ну та гаразд.
Телефон розбирати - це ж розуміти потрібно! )
Я не схрещував електроніку від Ємелі з електронікою штатною. Перемінник (реостат) довелося обмежити через те, що при досягненні крайнього положення (не пам'ятаю вже якого макс або мін) збивався алгоритм роботи регулятора. Тому довелося ще вгадувати в...
Доброго часу доби, є питання чому і навіщо обмежено положення шість на штатному реостаті відродної кнопки і які опору дає ресостат штатний від довгої кнопки в кожному положенні? лежать у мене короткі кнопки - по суті вони - це просто реостат)) від 5 ...
теж хочу так зробити тільки на перед. питання чи можна емелю підключити до штатних кнопок? не вдаючись до паяння плати, а шляхом простої перетусовки проводів?
Можна, але навіщо тоді Ємеля. Взяти будь-які 2 маті підігрівів (з інших сидінь і т.д.), терморезистор і підключити за штатною схемою до рідних кнопок.
Я не зміг знайти обігрів окремо, ось і думаю думу)хоча так, є емеля в матрацах. від прикурювача харчування. ціна рублів 500 за штуку. самих клавішах виходить ти переплачуєш за ці клавіші, а потім їх тупо обрізаєш. Як підключитися до рідної кнопки, як...
За ідеєю все правильно, але там 2 матраци-підігріву з'єднані послідовно і на кнопку заходять 2 дроти. Крім того, в сидіння йдуть ще 2 дроти до датчика температури (терморезистору, номінал не пам'ятаю). Схем розпинування кнопки і підключення в инете м...
молодець, гарно зробив!
Хотів запитати у тебе із заводу таке коліщатко дефлектора? У сенсі з прозорими стрілочками що ти засвітив?
Ні. Не так. Варіантів 21. Розібрати коліщатко, зрізати чорні трикутники, в отвори залити епокситки.2. Розібрати, зрізати і вставити світлофільтри від передніх ... я зробив так.
Хотів засвітити і кружечки, але результат не сподобався, тому відмовився. виходить дуже яскраве підсвічування, до того ж не змогло позбутися яскравої точки в центрі на великому цілісному гуртку ... (((Так, з задніми кружальцями та ж свистопляска ... ...
На коліщатках дефлекторів -стрілочки з білого пластику (сфетофільтри) відмінно підсвічуються. Крім заднього повітроводу. Там стрілочки чорні, пофарбовані білою фарбою. Але їх можна видалити і на їх місце вставити білі світлофільтри від передніх ... Я...
Ось те, що й хотів дізнатися! Я там колупався, думав теж засвітити як на передніх, але потім побачив що вони не наскрізь прозорі, так і відклав на потім. Висвердлював тонким свердлом і допрацьовував маленьким надфілем?
реально зробив! Запитань немає! молодчик! В закладки
Дякую))
капец ти рукастий! Я теж сподіваюся коли-нитку назад поставити підігріви. Але хотів обійтися штатними кнопками (судячи по номеру вони назад ставилися ті ж, що і спереду). Тільки ось саме облицювання трохи інша.
Точно. Кнопки ті ж. Облицювання інша. Єдина відмінність, ззаду стоїть (під диваном) кнопка з важелем, яка не дає включитися підігріву за відсутності пасажира.
