1. Знімаємо задню кришку бк і відпаюємо контакти для встановленнячасу та дати

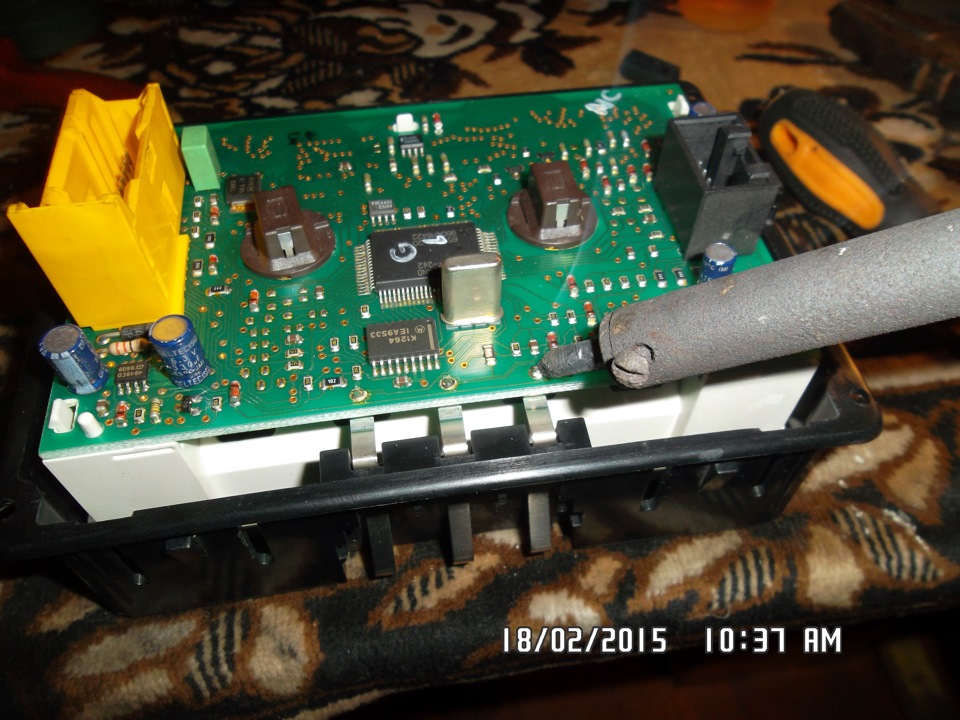

Відпаюємо 3 контакти

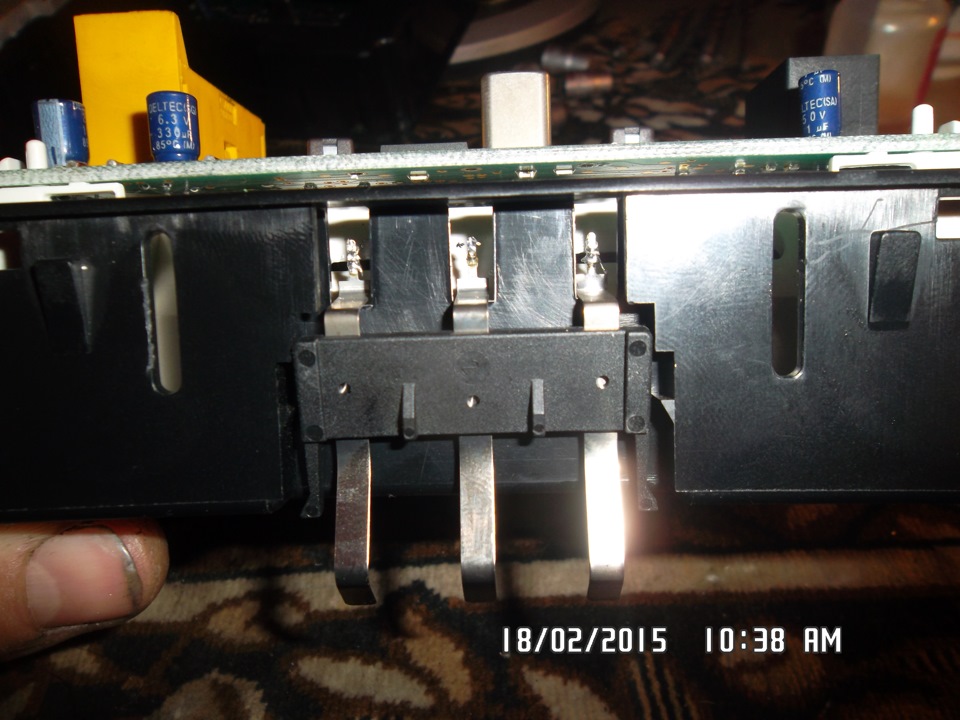

витягуємо самі контакти з корпусу

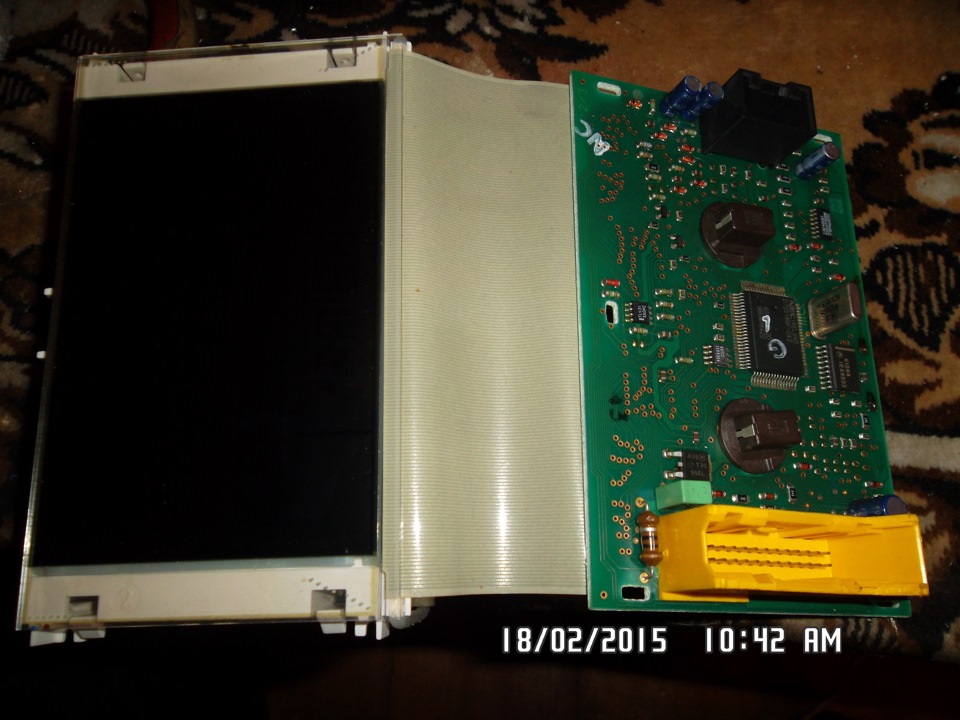

2. Знімаємо плату і сам дисплей (натискаємо чотири фіксатори)Витягнутий дисплей з корпусу 3. Акуратно піддіваємо верхню частинушлейфу (приблизно 5мм). Щоб не пошкодити доріжки шлейфу

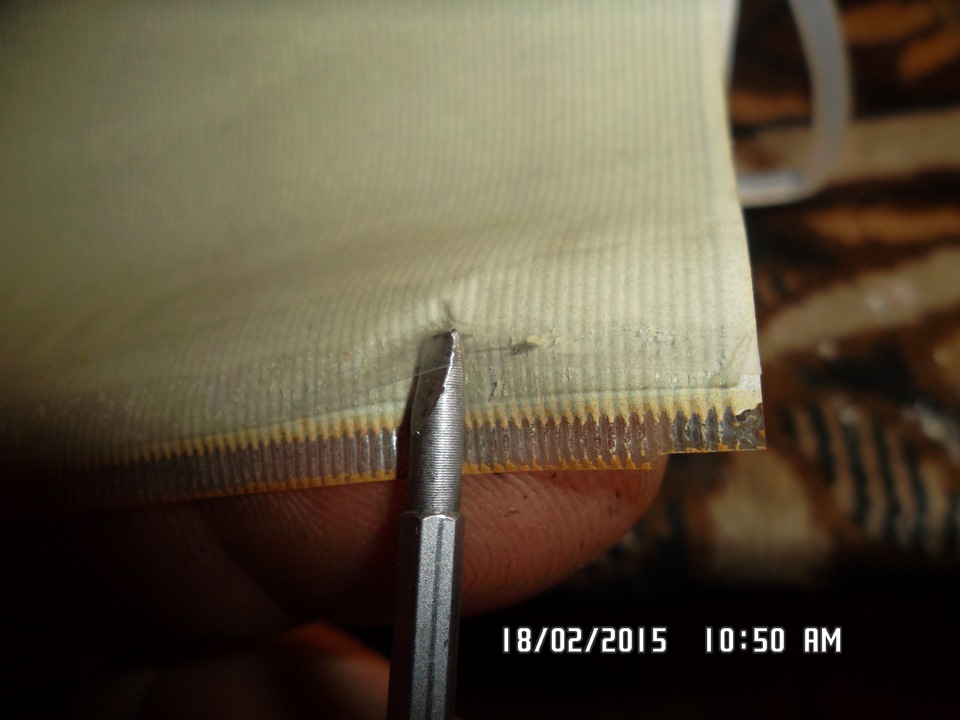

піддіваємо верхню частину шлейфу
4. Обрізаємо ту частину шлейфу де немає вже доріжок, і ту верхнючастину яку ми відділили від шлейфу
5. Беремо чисту ганчірку і розчинник і акуратно трьом шлейф де мивідрізали верхню частину. І ми побачимо таку картину 7. З зворотноїсторони клеїм двосторонню стрічку толщиною 1.5 мм і шириноюприблизно 4-5 мм
клеїм стрічку
8. Завертаємо шлейф і клеїмо його на корпус
Приклеїний шлейф
9. Беремо плату і чистимо контакти, бо вони сильно окислені10.Протираємо контакти плати розчинником, а потім сухою ганчіркою іставимо на корпус БК. Якщо на дисплеї не всі пікселі показують, можна плату змістити в одну або іншу сторону. Хоча в мене вонозавжди попадало з першого разу. Паяємо контакти на місце і ставимоКришку на місце
готовий результат
Можливо хтось за допомогою цього запису зможе собівідремонтувати дисплей.
>
