Підключення Сидіння та дзеркал з пам'яттю

Усім привіт як і обіцяв хочу розповісти як я підключав сидіння тобокові дзеркала з пам'яттю.

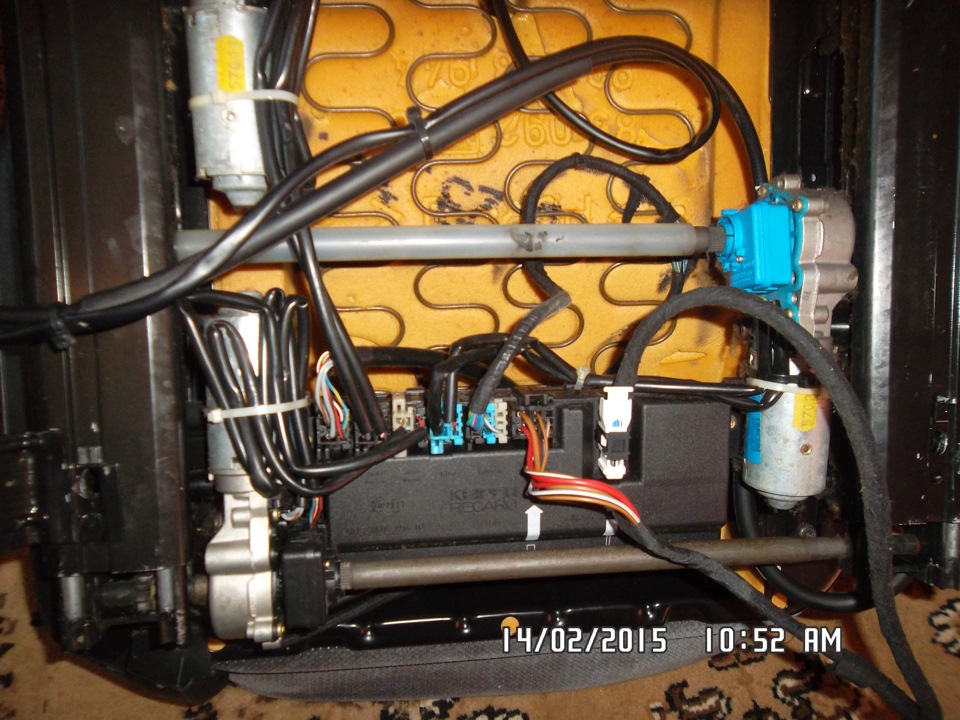

Блок керування
Він керує роботою сидіння, бокових та салонного дзеркала.
Якщо зняти верхню кришку з блоку ми бачимо 10 роз'ємів, проте 3останні (8, 9, 10) прикриті кришкою і не використовують, напевнотакий блок використобується і в інших сидіннях.

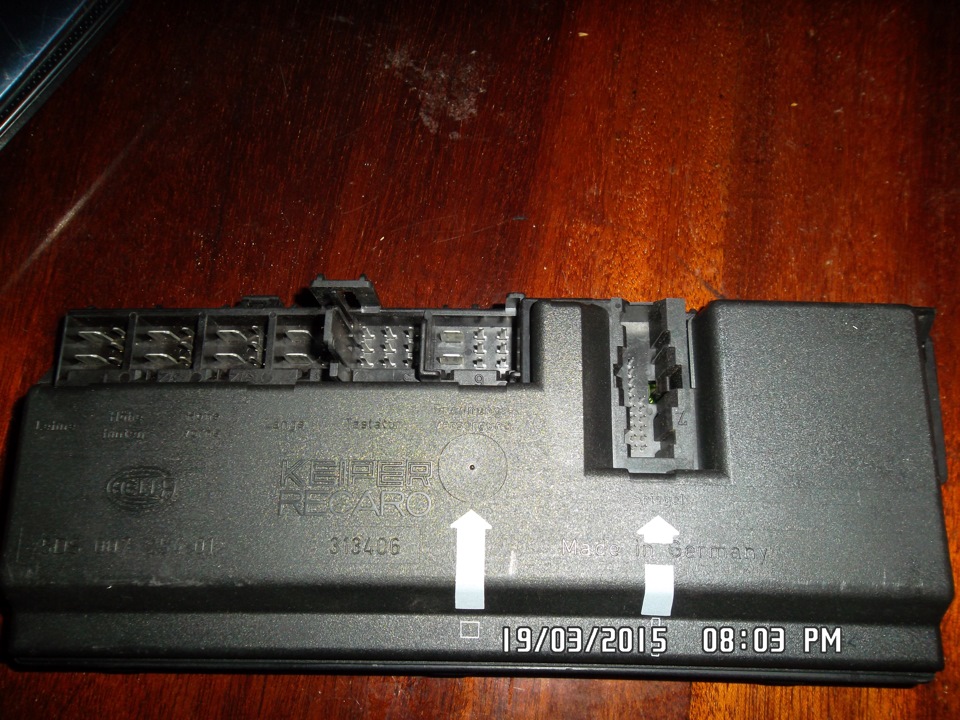

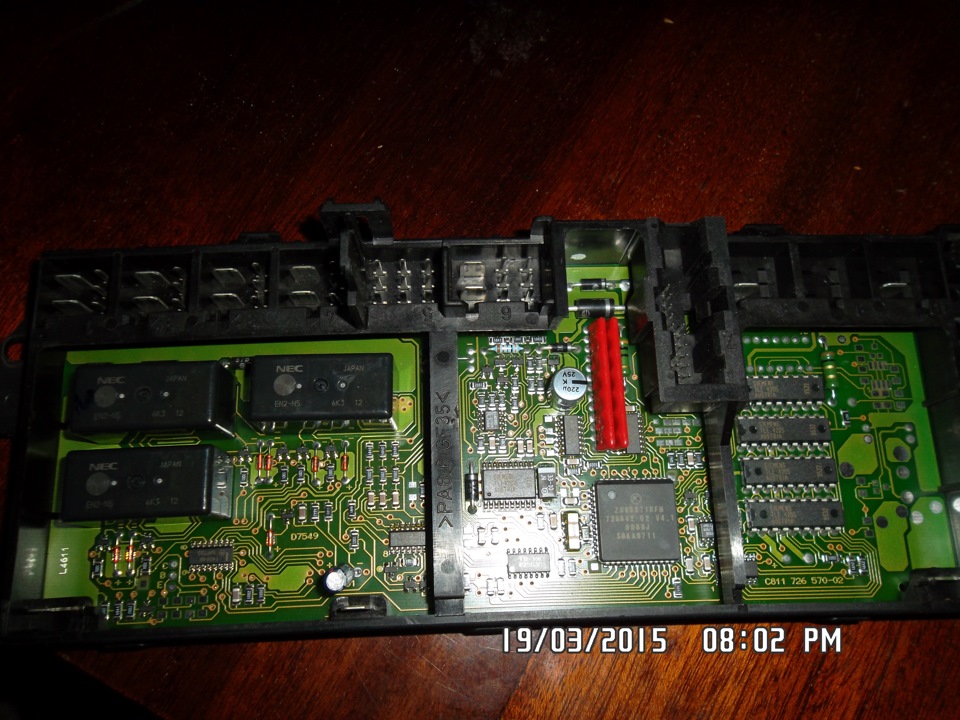

Блок без верхньої кришки

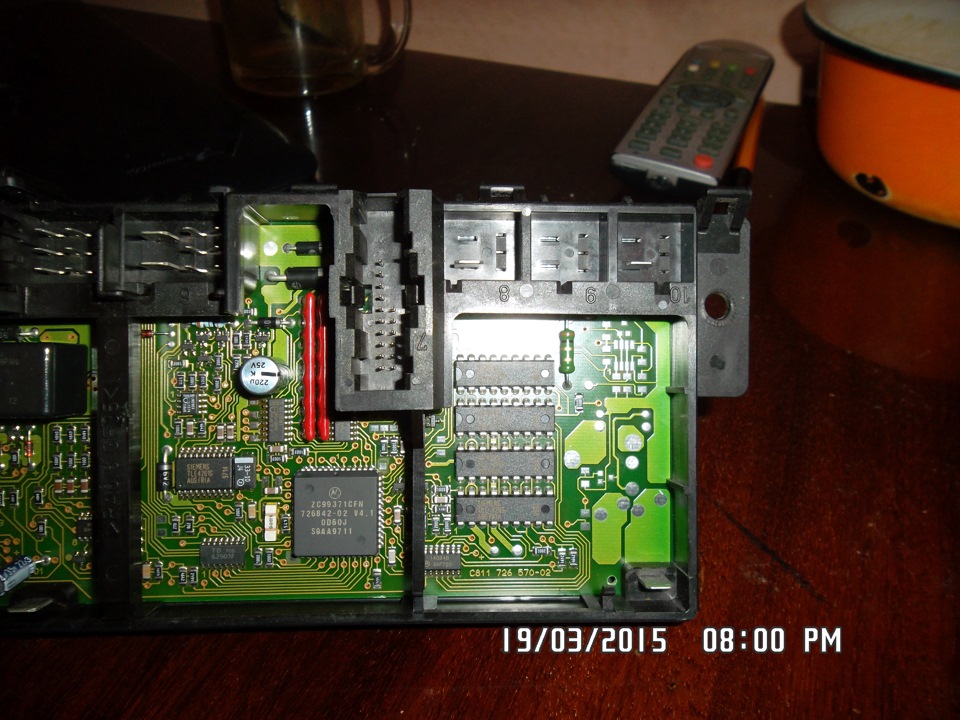

Вільні розєми (8, 9, 10)
< p>
Якщо хтось знає для чого ці вільні роз'єми пишіть у коментарях.
Роз'єми з 1 по 4 йдуть до двигунів і потенціометрів сидіння, роз'єм5 йде на блок кнопок керування сидіння
Зверху роз'єм 6 внизу 7
Роз'єм 6-це роз'єм живлення та діагностики Роз'єм 6 має 8 контактівз яких використовується 7
1 контакт- грубий червоний провід постійно 12в йде на запобіжникF5
2 контакт- грубий коричневий провід йде на масу
3 контакт- тонкий червоний провід постійно 12в йде на запобіжникF12
4 контакт- тонкий чорний провід 12в коли включене запалювання йдена запобіжник F15
5 контакт- тонкий коричневий провід маса авто
6 контакт- коричневий з білою смугою -діагностика йде на контакт 7діагностичного роз'єму OBD-2
7 контакт- тонкий сірий провід йде на кінці водійської дверки
Роз'єм 7 відповідає за положення та па'ять бокових та салонногодзеркала. Він має 26 контактів, з яких використовується 15контактів. За що відповідає кожен контакт я розписувати небуду.
Підключаєм 7 роз'єм згідно зі схемою. У проводці до 98 року і післяє відмінності.
Проведення до 98 року йде напряму до блоку пам'яті, а після 98 рокусидіння має свої окремі роз'єми, які мають у собі кілька меншихрозмємів.<
Проведення сидіння
Салонне проведення дзеркал
Так у проводці 98 року і пізніше з'явився додатковий роз'єм Х50 на20 контактів виглядає все це діло від так

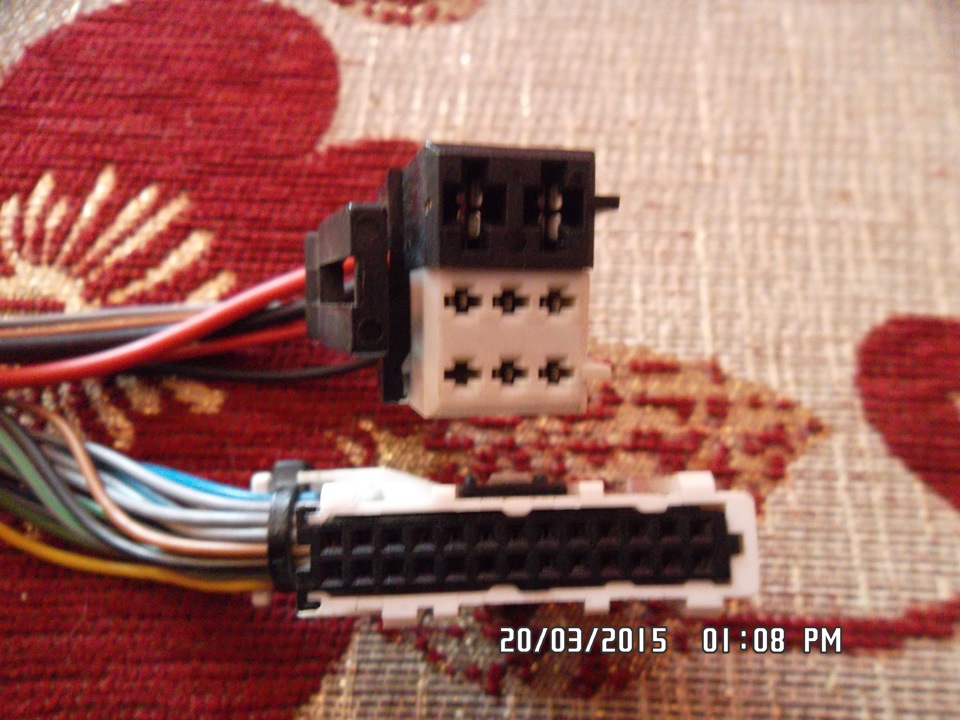

роз'єм Х50 на 20 контактів

Салонне дзеркало яке викорстовується з пам'яттю має в собі дваобтяжних блоки один відповідає за положення та пам'яті ятьдзеркала,

салонне дзеркало
блок який відповідає за затемнення
блок положення та пам'яті
роз'єм дзеркала
а інший за автоматичне затемнення дзеркала коли авто яке їде ззадісліпити водія фарами.
Роз'єм салонного дзеркала має 12 контактів, з яких використовується11
контакт з 1 по 7 йде на блок положення та потенціометрипам'яті.<
Роз'єм, що йде до дзеркала
Для підключення дзеркала тільки в режимі автозатемненнявикористовується 4 контакти
8 контакт- коричневий маса
9 контакт - сірий з чорною смугою +12в освітлення плафона (дзеркалоне затемнюється коли включене салонне освітлення)
10 контакт- білий з чорною смугою +12в при включенні заднього ходу (дзеркало автоматично світліє, щоб краще бачити вночі куди їхатиназад )
11 контакт- чорний +12в коли включене запалювання йде на запобіжникF15
Розібравши проводку, що йде до дверей я наставляв контактинеобхідні боковим дзеркалам.<
дверний роз'єм до установки
дверний роз'єм після установки
Дверна проводка також має відмінності від звичайної:до дзеркада йдедодатково ще 4 дроти.
Якщо немає такої проводки доставляємо проводки. Я як купувавсидіння забравши всю салонну і дверну проводку, тому просто помінявпроводку.
1- звичайні дзеркала (роз'єм 5 контактів)
2- дзеркала з потенціометрами пам'яті (роз'єм 9 контактів)
3- дзеркала для Японії з автоскладуванням (роз'єм 8 контактів)
роз'єм дзеркала з пам'яттю
розібране дзеркало з пам'яттю
Тепер расскажу как то все діло працює:після того як ми налаштувалисобі сидіння і джостиком бокові дзеркала, нам потрібно вручнуналаштувати салонне дзеркало! Далі натискаємо і тримаємо кнопку "м", потім "1"
блок запам'ятавши всі положення. Потім, якщо інший водій настроївсидіння і дзеркала під себе, ми тиснемо і тримаємо кнопку "1"сидіння і дзеркала повернутися в положення яке ми налаштовувалираніше.
Всім дякую за увагу. Можливо, хтось захоче собі підключити сидінняз пам'яттю і ця інформація буде корисна…
