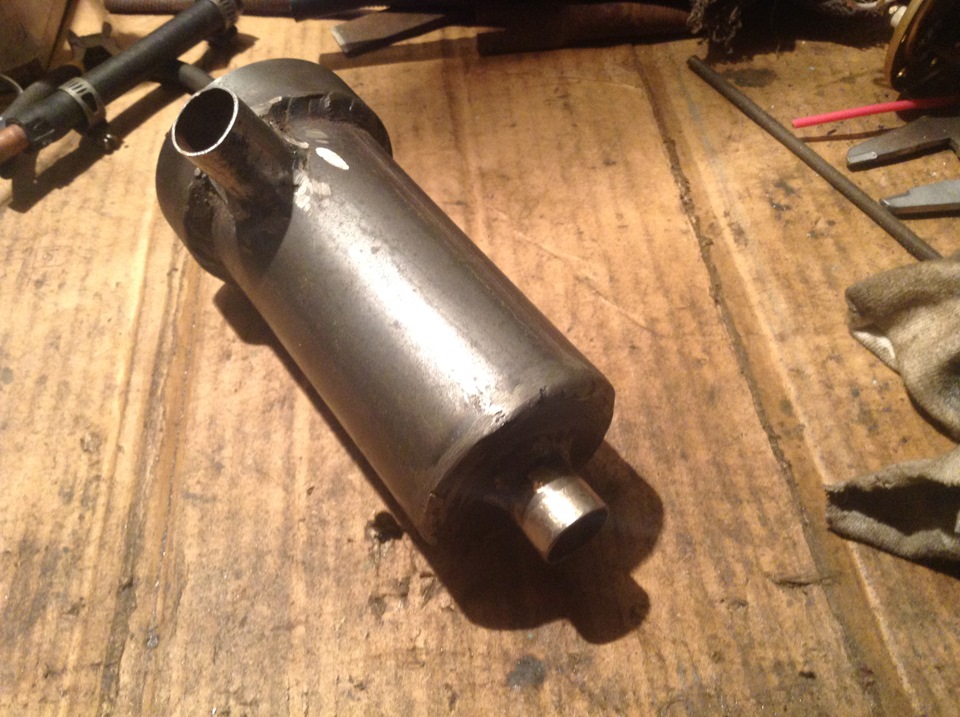

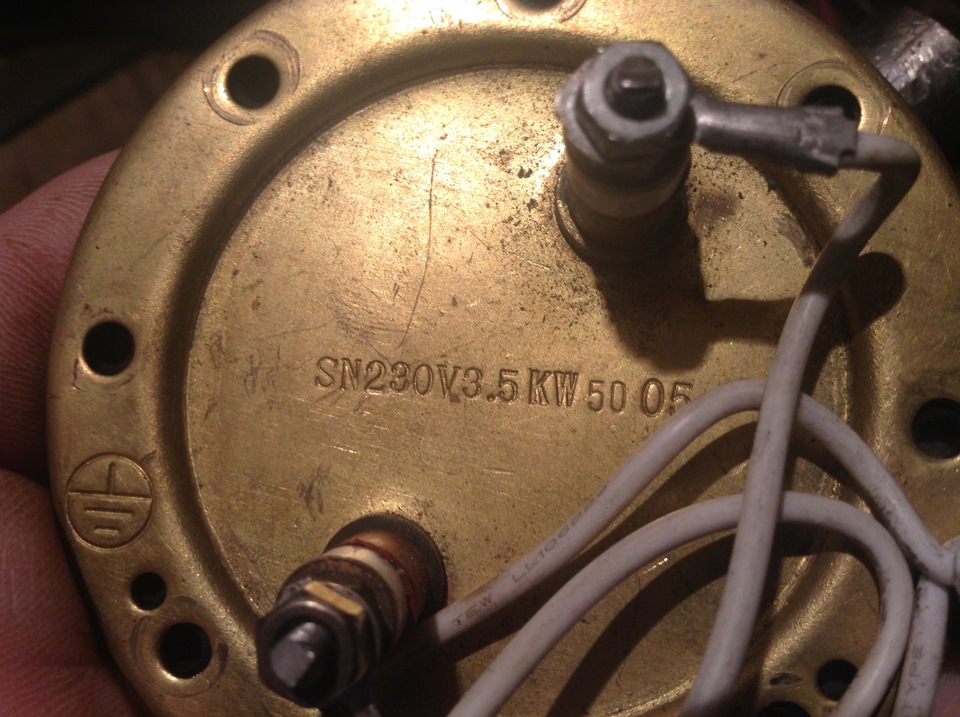

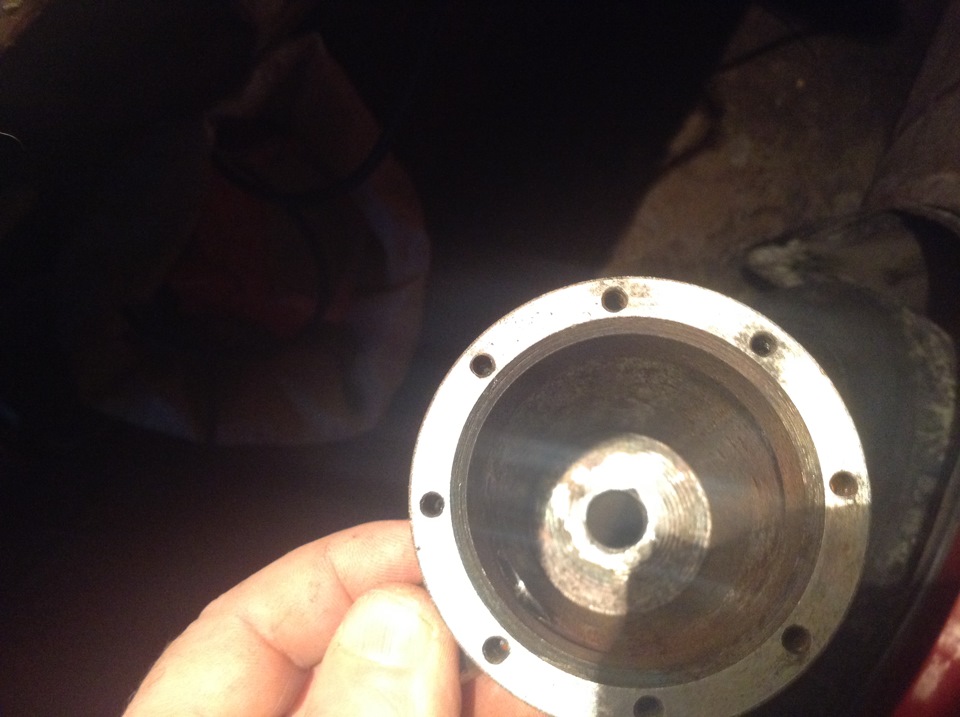

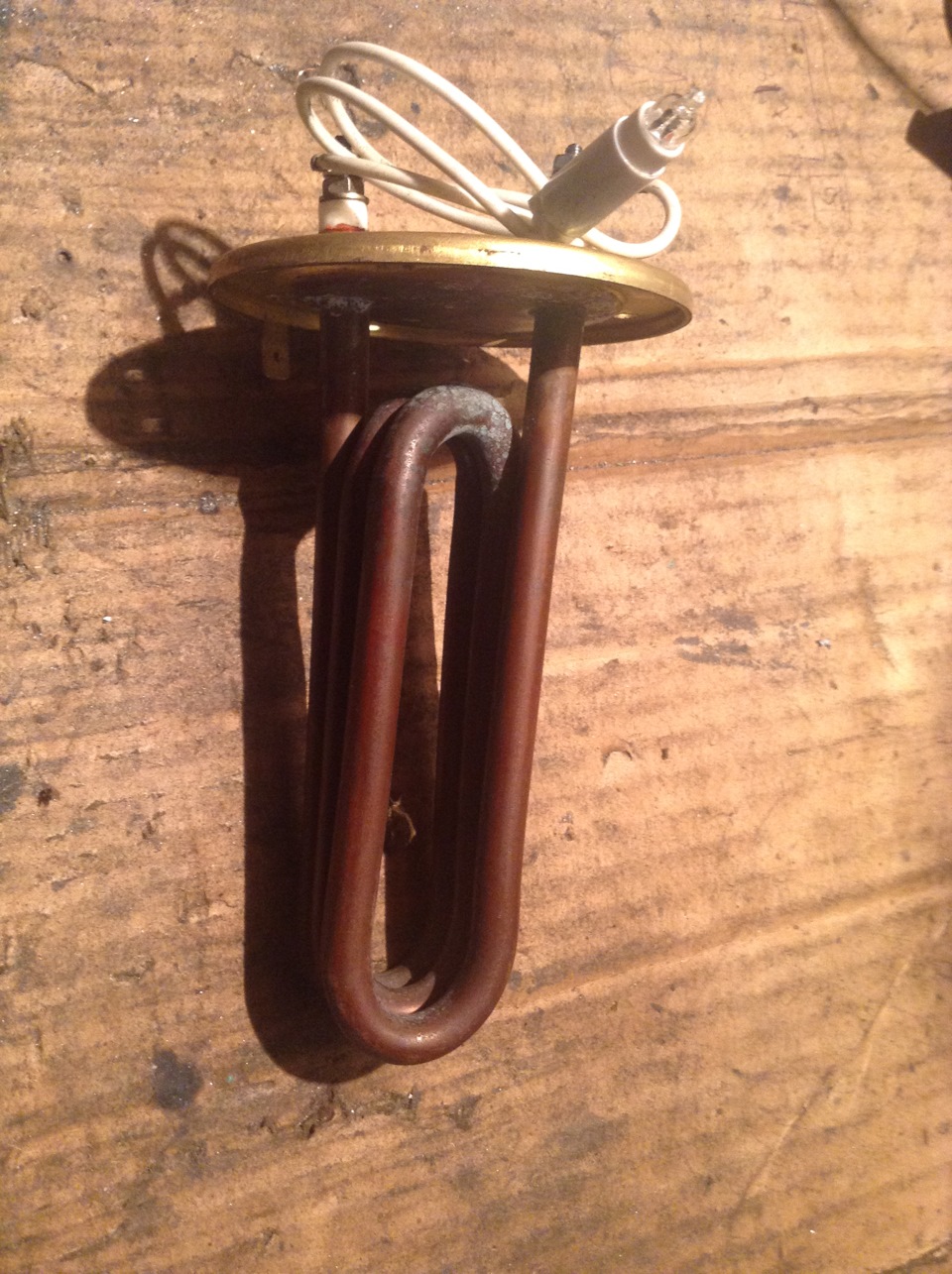

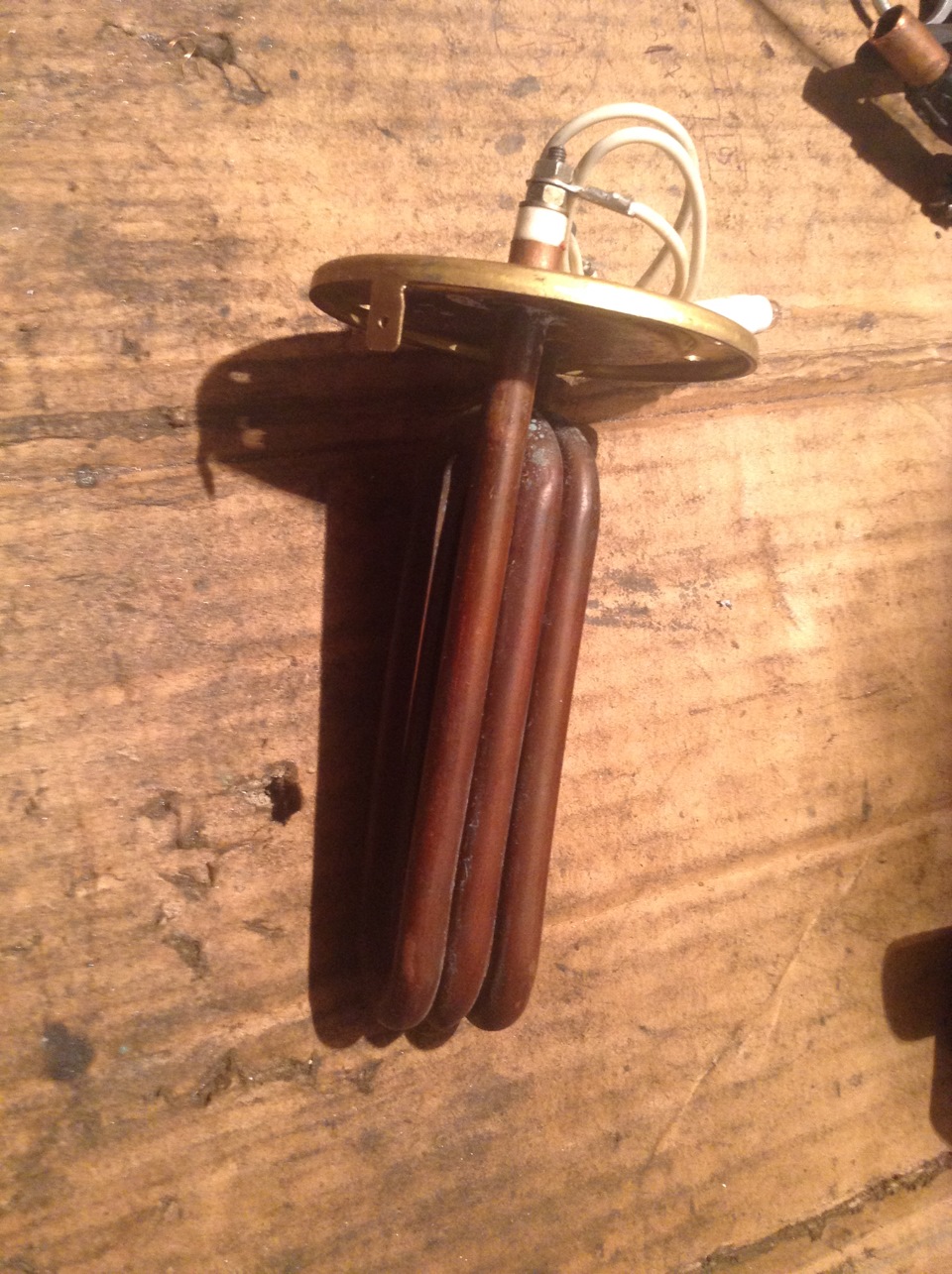

Отже, як випливає з назви, мова піде про електричний перед пусковийпідігрівач для двигуна, просто «самовар». Тен від нагрівачапроточної води Сам нагрівач трохи вийшов з ладу, а ось тен уповному порядку, через свої дуже компактні розміри він мені ісподобався, бо місця під капотом з кожним разом стає все менше іменше.Єдине що мене спочатку бентежило, так це його потужність -3, 5 кВт. Але як потім з'ясувалося, то це навіть нормально.Електрика правда тягне нормально, зате прогрів займає дуже малочасу, що мене цілком влаштовує. Зробив ось такий стакан. Дляболтиків і визначився із довжиною самої склянки. Підібрав для ньогомісце, так що б нічому не заважав і ніщо в нього не впиралося.Підходяще місце знайшлося якраз на вході в двигун обратки з грубки.Приварив кріплення Установив ущільнювальне кільце, яке до речізалишилося від нагрівача, затягнув болтиками і встановив на своємісце.
Далі встановив допоміжну газелівську помпу.
Її з'єднав із самоваром так, щоб вона нагнітала антифриз унього. Перестрахувався, оскільки потужність тіна велика. Осьздавалося б і все, але виникла проблема. Тен працює від 220 В, апомпа від 12 В. Як їх з'єднати, щоб вони працювали разом та ще йвентилятор пічки на додачу. Можна, звичайно, підключити домоторчика печі і включати запалення при прогріві, але це зайвенавантаження на акумулятор. Адже у мене при включенні запалюваннявключається АБС, свічки розжарювання і тд.
Можна встановити щось типу зарядного, що в майбутньому я і зроблюякщо підберу маленький але в той же час потужний трансформатор, щобне садити акумулятор, але зараз у мене такого немає. Тому я пішовіншим шляхом. Я знайшов маленьку зарядку від чогось на 10 В та 500міліампер. Підключив його паралельно до тіні та запитав від ньогосилове реле. А вже через реле підключив моторчики доакумулятора.
Моторчик помпи та печі теж підключив паралельно, але встановивдіоди, щоб при включенні обігрівача працювали він обидва, але далінапруга не йшла на панель управління кліматом. Так само і привключенні обдування печі буде включатися і помпа. Підключив іперевірив. Працює все просто чудово.
Ось так виглядає вже повністю підключена.
Коментарі20
5 кіловат це багато для 7 літрів
Прочитавши коментар, ще раз перечитав власну статтю. Переглянув викладені фотки, так і не зміг зрозуміти сказаного в коментарі. Про які 5 кіловат йдеться? В описі і на фотографії чітко зазначено, що тен має потужність 3,5 кВт. Так само не зрозуміло, ...
пардон)) на фото трієчку не всік . так багато )2кв за очі
3 теж багато, це так аби все одно останнє слово було за мною. Ще раз кажу-перевірено на особистому досвіді в морози. Не багато. Все відносно. Чим потужніший, тим швидше прогрів. З урахуванням великих морозів, чавунного А якщо включити і вентилятор пе...
Були думки про різні варіації підключення помпи. Розглядався варіант і установки помпи від живлення 220 ст. Просто не знайшов відповідну, та й на цю є свої плани. Через певну схему з парою реле пробуватиму підключати з розрахунком роботи як від 220 в...
Непогано зробив, дуже корисна річ, щоб не садити акумулятор можна поставити і помпу від 220в, наприклад від пральної машинки автомат, вона за ціною практично як і 12в. А так я собі при підігріву АКБ на зарядку теж ставив)))
ДВС і КПП у мене від ауді А4 1.9 TDI. Про різні варіації підключення помпи я писав. Але поки так. Справа в тому, що у ауді достатня подача ОЖ в грубку навіть без додаткової помпи. Гріє вона добре.
а що це у тебе за ДВС стоїть?, до речі щодо додаткової помпи, її добре підключити окремо, через реле, щоб підкачувати тосол в грубку що б більше смажило)))), за задумку 5+, у мене на моторі рідний потогрів від 220в у блоці тен встановлений))
Так.
це для підігріву тосолу?
Гарна ідея) а з того ж водонагрівача можна було ще НЗ термореле поставити.
На роботі два дизельгенератори по 250кВт. Двигуни камазовські 6-ти циліндрові. Витрата палива під навантаженням до 45л/год. Встановлені тіни 3 кВт, гріють мале коло ОЖ. необхідності. Тіни гріють до 90 градусів, потім відключається підігрів.
Класно скомпонував, за часом нагріву не засікав? Респект!
Компонівкою і сам залишився задоволений. Дуже компактно все вийшло. Не даремно цілий день приміряв, а встановив за пів години. Часом поки не засікав, але гріє дуже зорошо.
3,5 кВт - сильно!
Так сильно. І я спершу переживав, чи не закипатиме антифриз у склянці. Дуже маленький об'єм. Але коли встановив то включав навіть без помпи, правда десь на хвилину. Шуму як з чайника не було. Електрика жере, але витрати я думаю окупляться як збільшен...
а харчування від чого взяв*
Живлення на що? Якщо на мотор помпи, то я писав, що поки підключив від акумулятора через керуюче силове реле. А ось управління реле, підключив від маленького зарядного пристрою від когось телефону або ще якийсь нісенітниці. Коли вмикаю підігрівач , з...
сам тен, він від 12В харчується? сміття ... може я щось туплю
Сам тен запитав від 220 В.
