Плата підсвічування салону Пріора (правильне)

Одразу пояснюсь чому правильна. Був у мене досвід з підсвічуваннямсалонного плафона Пріориhttps://megadriver.org/p733033-svitlodiodna-plata-salonnogo-plafona-priora, робив збірку за методом "світла багато не буває". Практикапоказує Я заманьячив і зібрав плату з 54-ох світлодіодів SMD 5050! У сумі вийшло 162 кристали - це дуже яскраво! Перед тим як відкритидвері, хочеться прикритися щитком зварювальника. Принципу в "люди вчорному" прали пам'ять випадкових очевидців!
:)

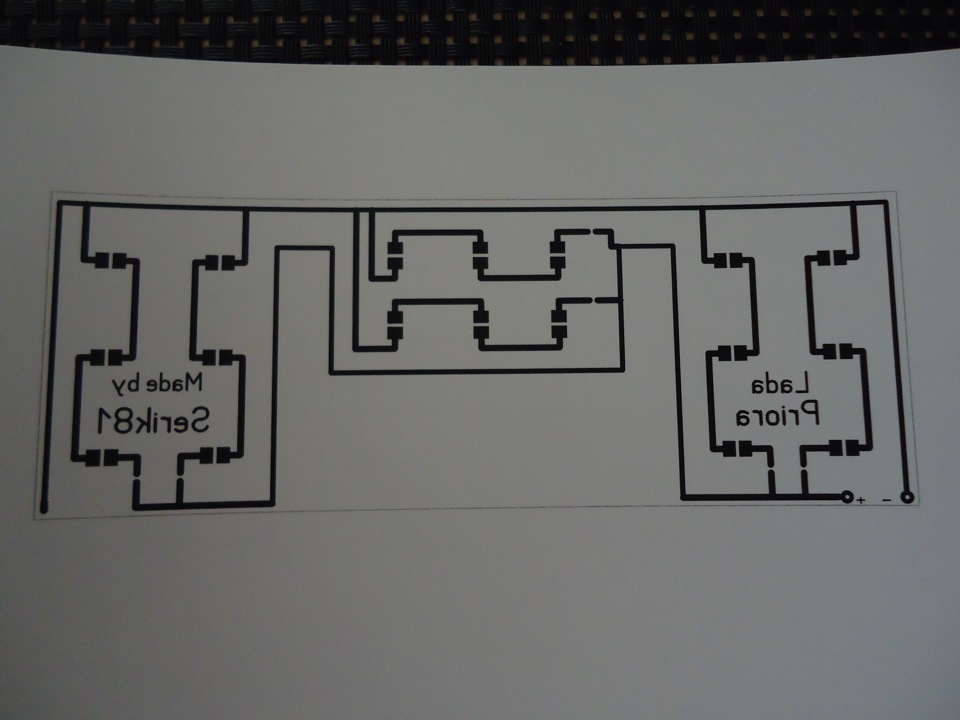

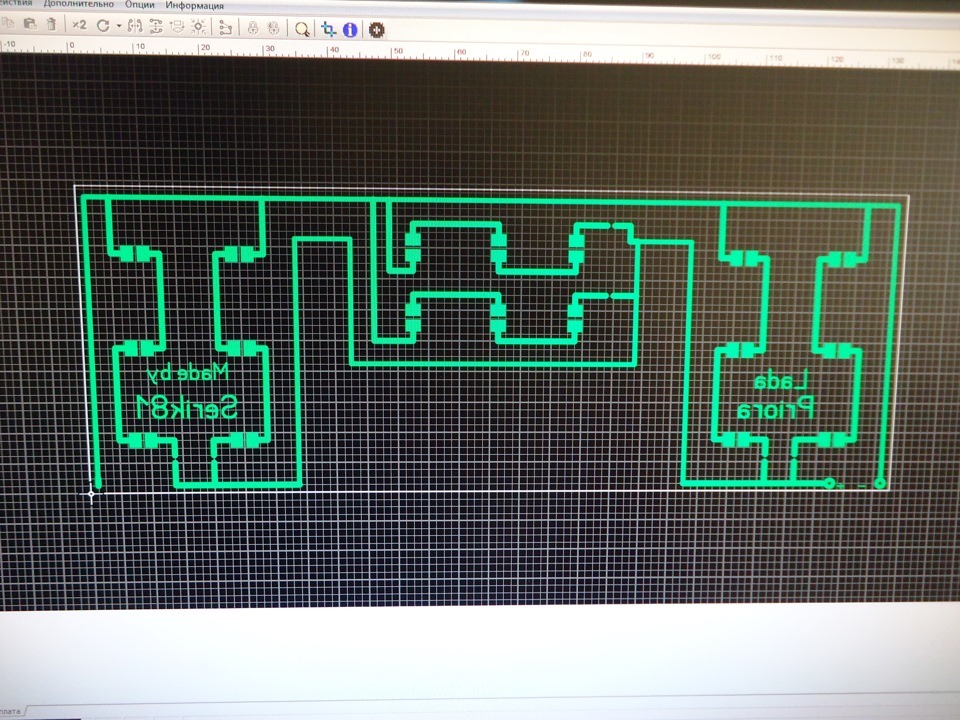

Бо плата вийшла не функціональна і напружена, вона вимагала заміни.Цього разу без азарту — лише здоровий глузд і практичність.Намалював у Sprint Layout ескіз плати під складання на 18-тисвітлодіодах SMD 3528. Роздрукував на фотопапері лазернимпринтером.

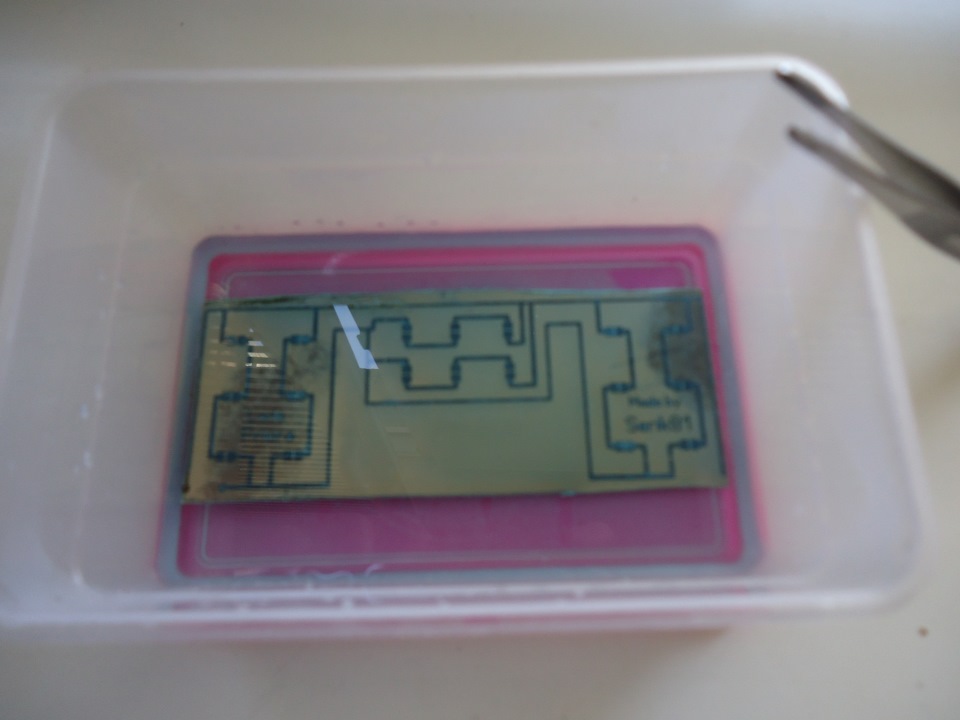

Переніс на зачищений і знежирений мідний оліт праскою намаксимальній "швидкості" нгрева, розмочив кілька хвилин у воді іскачав папір під струменем пальцями. Після занурив у розчинперсульфату натрію для травлення.

<

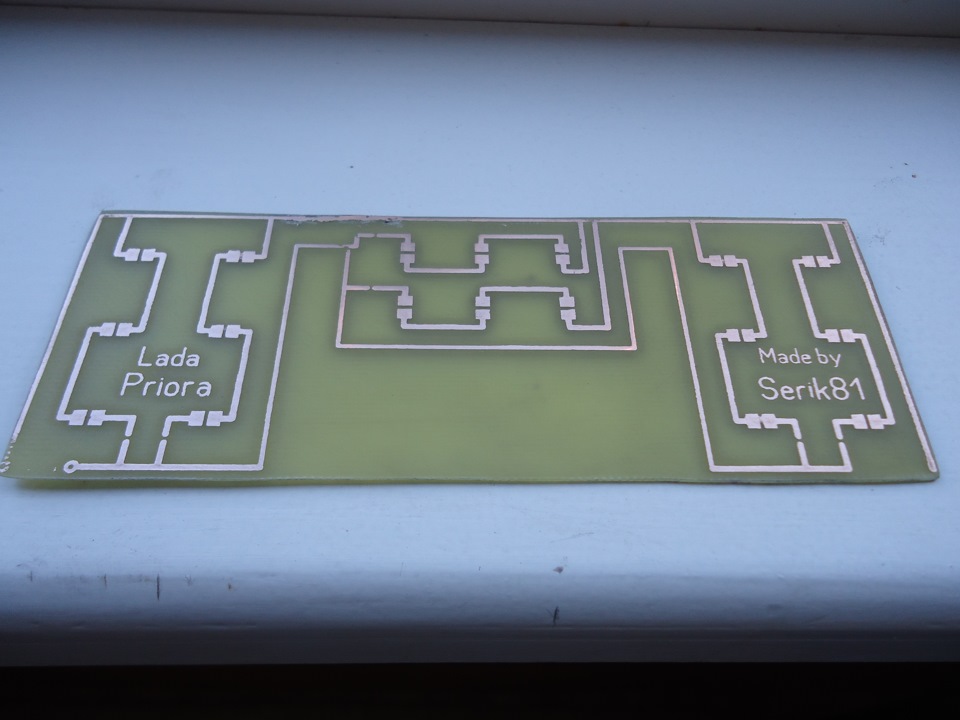

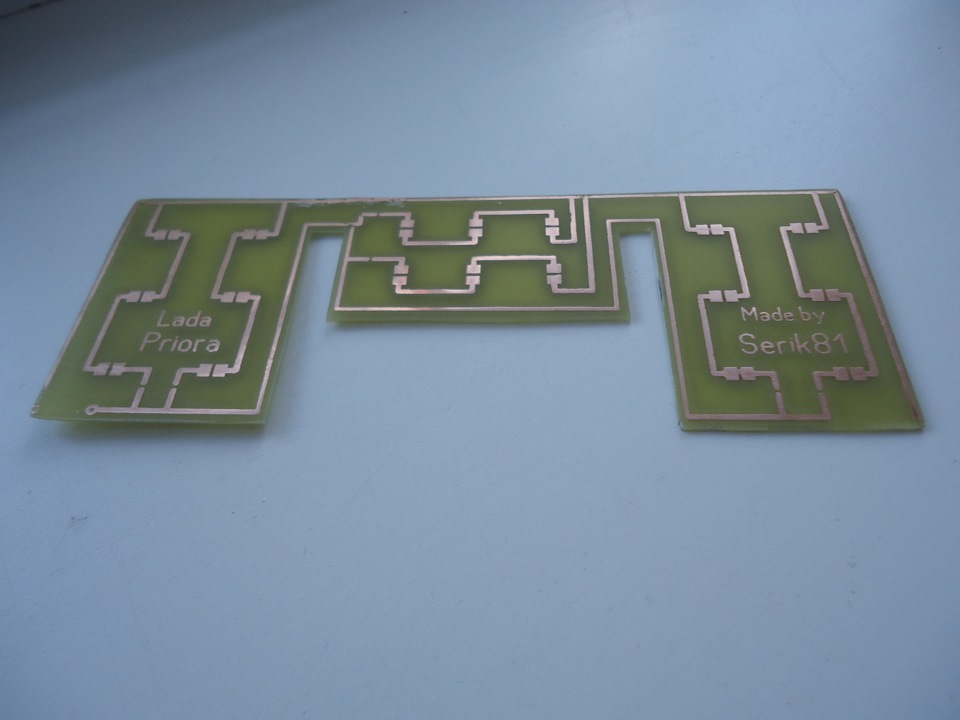

Витравлена ​​плата зі знятим тонером лазерного принтера (деякізмивають агресивними розчинниками, а я віддаю перевагу дрібнійнаждачці). Під плафон
SMD-складання на діодах 3528
Плата запитана через стабілізатор
Світіння плафона
Тепер все в порядку! Ніякого стресу та шоку при включенні! Світларівно стільки, скільки потрібно!
