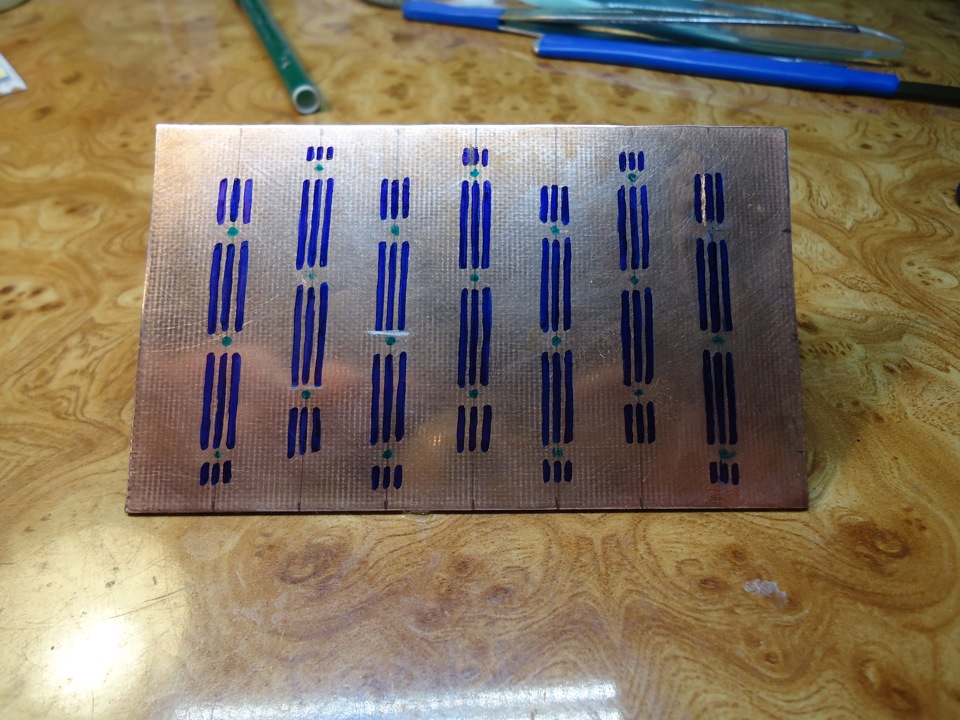

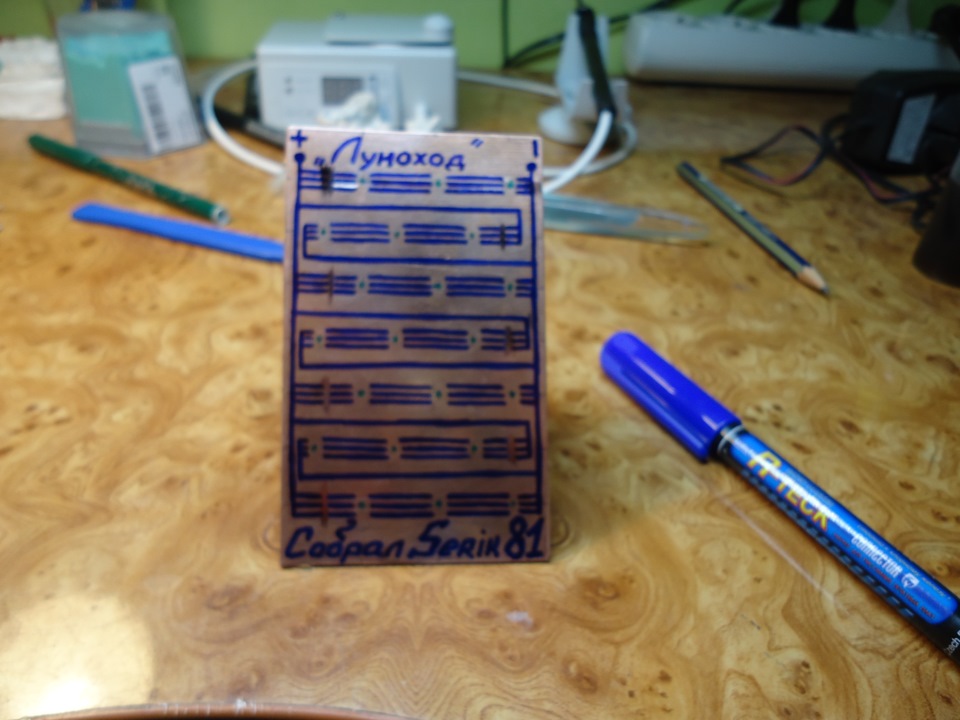

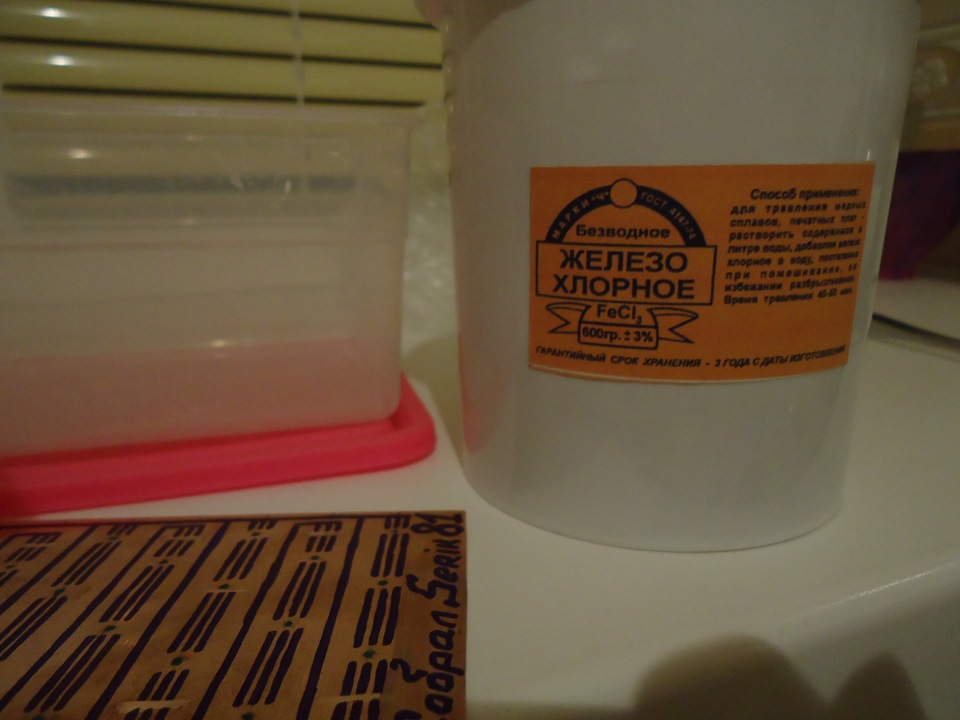

Отже, вирізаємо шматок мідного оліту потрібного розміру, відзначаємо місця розташування світлодіодів (я це зробив зеленимиточками) і починаємо малювати доріжки та контакти. Відразу хочунаголосити — раджу навести лінії кілька разів, попередньо даючипідсохнути кожному попередньому шару по кілька секунд. Ось власне івсе, плата готова до трави в хлорному залозі. Швидко і просто, нетак акуратно, звичайно, як за допомогою комп'ютерної програми, затецим способом можуть користуватися абсолютно всі, хто відчув у собісили і бажання зібрати плату власноруч. Вважаю це не оспоримимплюсом! а далі все як по рейках - приступаємо до травлення плати врозчині хлорного заліза (можна так само використовувати персульфатамонію). Через 7 хв. Через 7 хв.
Через 15 хв.
Кінцевий результат досягнутий через 20 хв.
Після промивання у воді знімаємо маркер з поверхні доріжок ваткоюзі спиртом або одеколоном./p>
Приступаємо до паяння SMD компонентів.Я робив збірку з 21-гополікристального світлодіода SMD 5050 білого теплого світіння.
таке освітлення дає зібрана плата в абсолютно темній кімнаті. Як намене, то більш ніж достатньо для плафона салонного освітлення. Ну івідповідно запитав плату через простий, але надійний стабілізатор..
Прошу професіоналів і матір радіолюбителів не дорікати в способівиготовлення, пост орієнтований для початківців і мета йогорозповісти та показати покроково як можна виготовити робочу платубез жодних мудростей.
Коментарі20
які розміри плати? набридло синє світло хочу поміняти.
фіг його знає, я її лінійкою не міряв.
Привіт, послідовно або паралельно? Не зрозумію що))
Приві. 7 рядів світлодіодів підключені паралельно. У кожному ряду по 3 світлодіоди підключені послідовно.
Дякую, може якось спробую, а то для мене травлення/паяння - темний ліс)
кожен з цього починав.
Підскажр що на 12 фото і ще припаяно? Там я якісь мікрочки?
світлодіоди та резистори до них.
Ааа резистори в як)))) а то я як би недалекий)))
Серік! Ти красава! -)
)Точно! Я сама офігенська красава! Хааааааааааааааа!)
Ну що ж можна сказати повний хенд мейд, молодець)))
Дякую! Намагався зробити піст для новачків, а то по правді кажучи злегка дістали з проханням намалювати макет плати.
Тепер світла вистачить, щоб лікувати зуби прямо в машині)))
) Точно дядько! Якщо раптом знадобиться протезування - прошу в Місячник мого брата!
Зрозумів. Маю на увазі.Спасибо;)
Серж, як завжди на висоті)))Ціна питання?

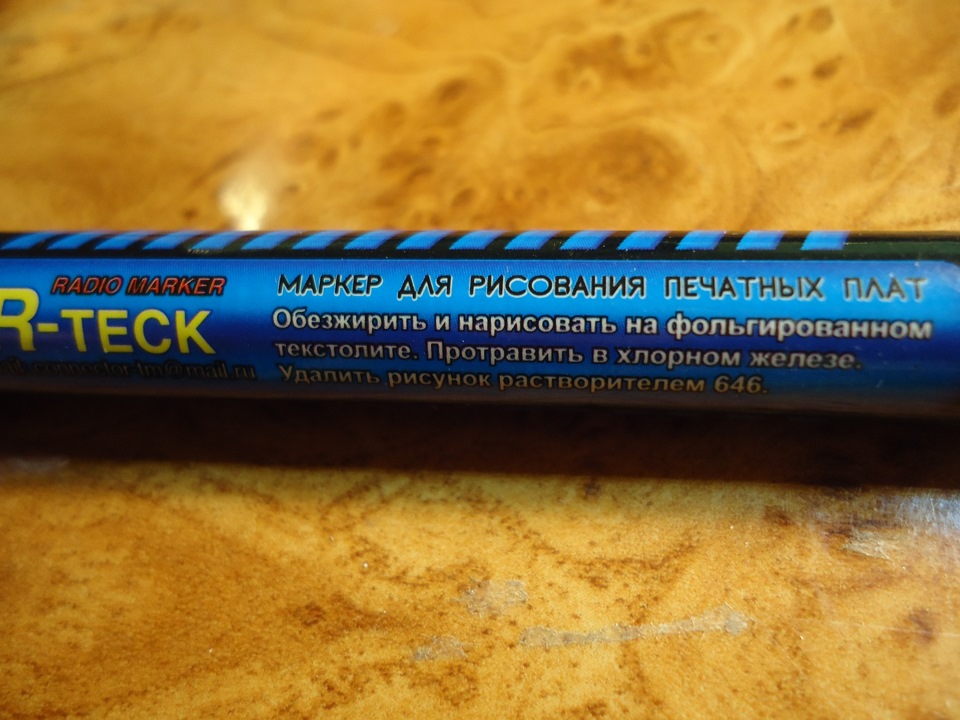

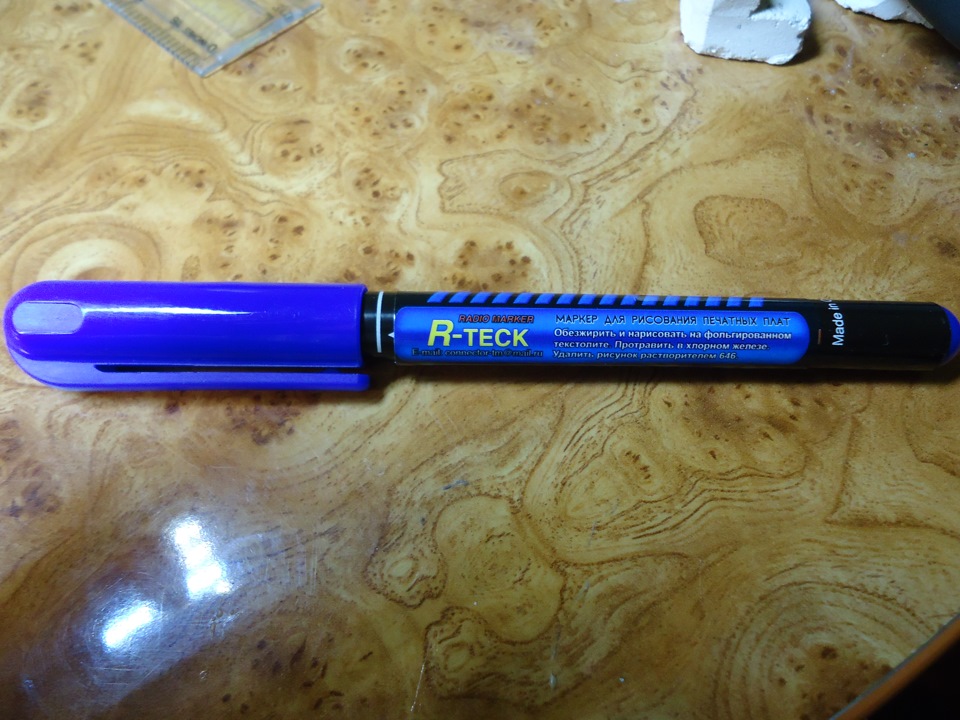

Дякую! маркер коштує 27 грн. (але можна використовувати звичайнісінький перманентний, він буде в два рази дешевше), ну і витрати на СМД стрічку.
скільки буде загалом ціна з роботою?
не можу сказати напевно, так як на замовлення такі речі не роблю, це у мене хобі, а не спосіб заробити. якщо що, звертайся з питаннями, я завжди постараюся допомогти.
