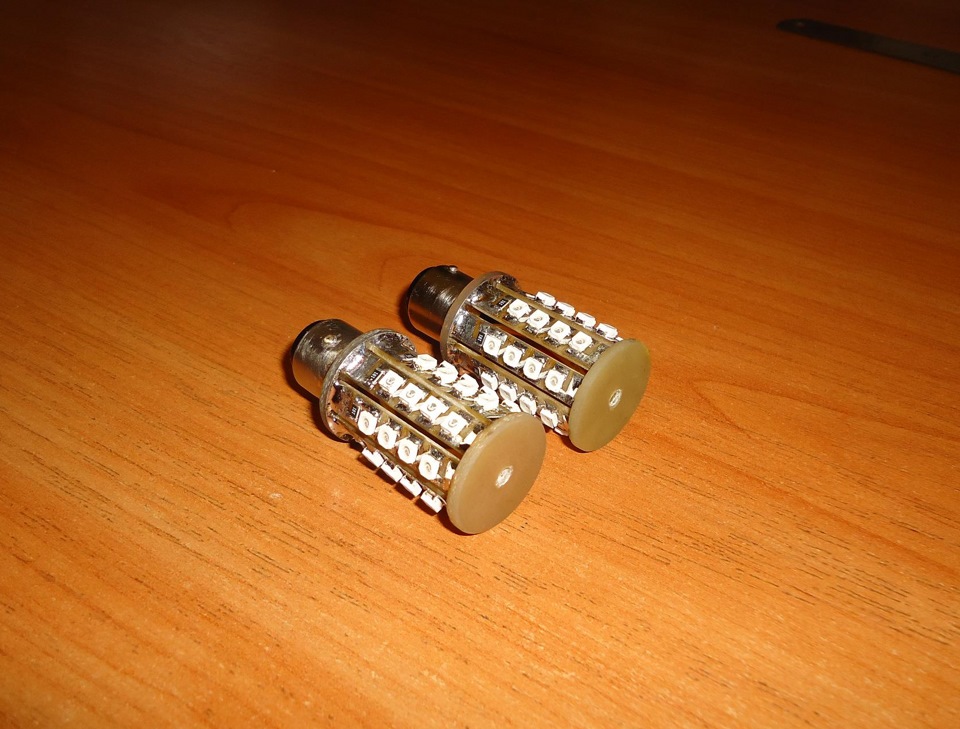

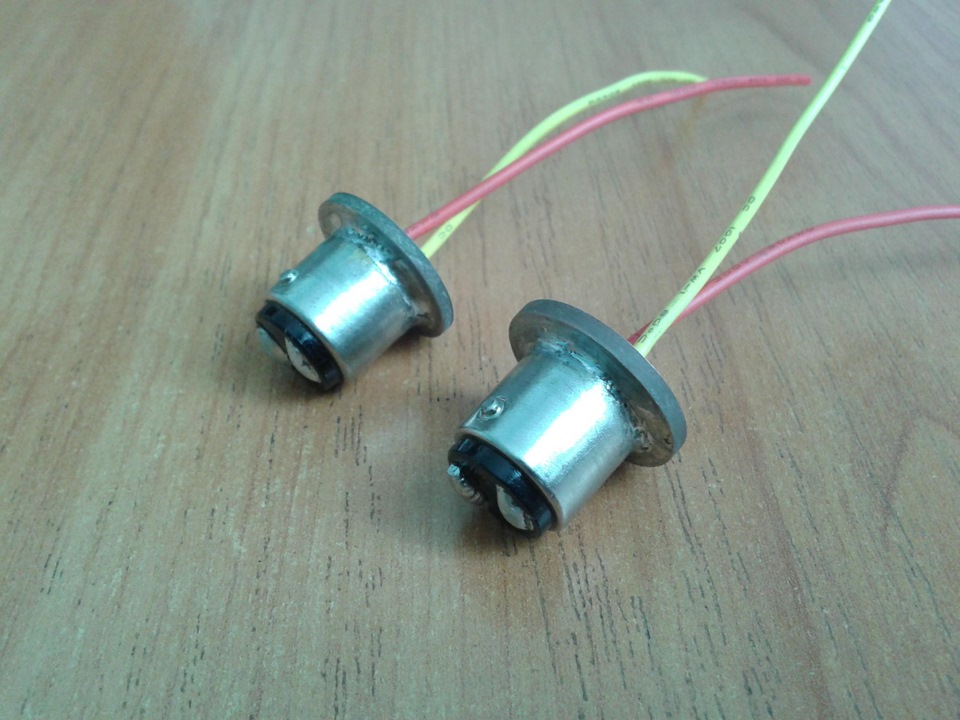

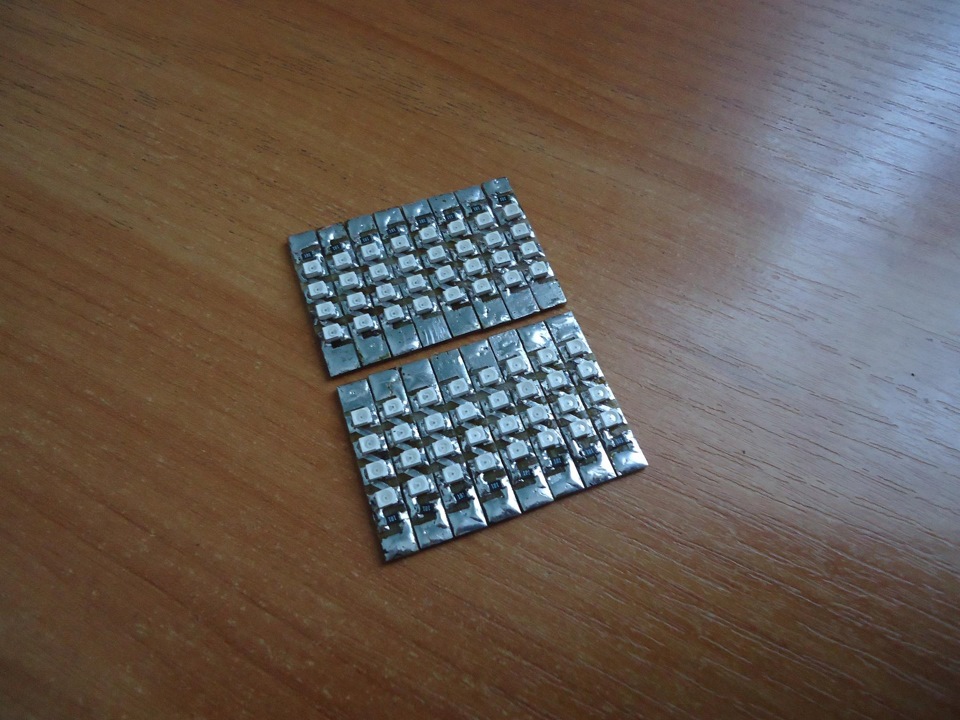

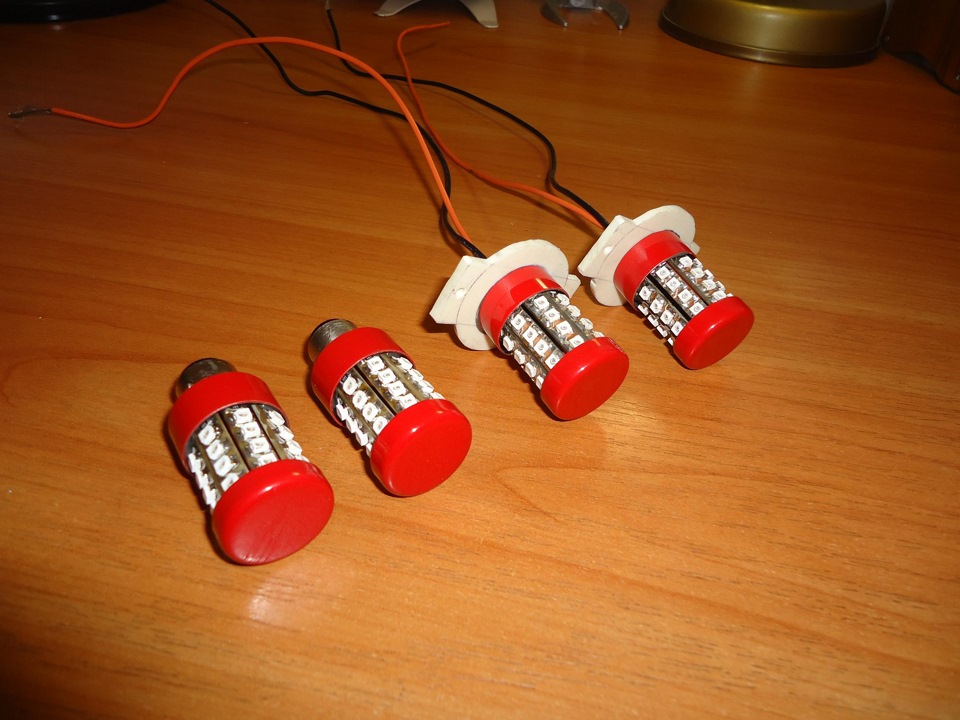

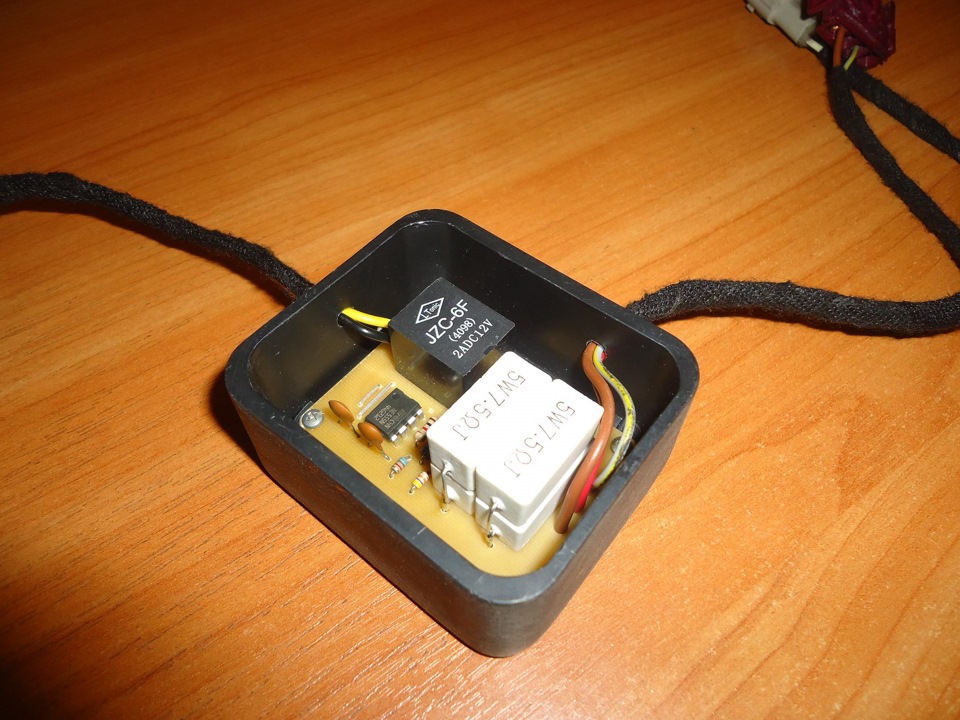

Поки йде зима, машина чекає нового сезону, нових обновок доводитьсязайматися м'яко кажучи фігней. Заразився колгоспною хворобою увигляді діодиків, задні поворотники, приладка, світло в салоні.поворотні лампочки і в передні фари Ще залізла думка зробитиповороти ще й габаритами, як в Америці (машина то Американська=)) Робилися лампочки за шаблоном задніх, 8 стовпчиків по 4 діоди. < /Ці лампочки вже робилися на стандартних 2-х контактних цоколяхМайже готово Так як задні лампочки без цоколів, спочатку вони тупоприклеювалися до фар, але коли довелося їх зняти (згорів діод водній смужці) вирішив додати кріплення + світили вони слабенько, погано підібрав токообмежуючі резистори. Тепер пішла заморочка над габаритами.Потрібно зробити щоб привключенні габаритів, повороти засвічувалися приблизно на 20-30%яскравості, а при включенні поворотів на всі 100%. Решино було робити найбільші блочки, В яких помістився б регуляторяскравості світіння діодів, шунтуючі резистори (навантаження дляреле поворотів) і рулюшка яка відключає регулятор яскравості івключає лампочки при включенні повороту. Такий ось драйверок дляповоротної ламочки Блочок кріпиться до самої фари на двосторонку Мммм, виглядає своєрідно Ну і як це все виглядає на машині з увімкненими габаритами Колгосп, не колгосп, незнаю . Мені поки подобається Всім дякую за увагу. Чекайте на багато цікавого вже скоро.
Класно вийшло. З ковпачками взагалі акуратно виглядає. На рахунок резистора, треба було на першій смужці відразу струм перевірити, перш ніж інші паяти. Заощадив би купу часу.
Та я знав що струм замало буде, але думав 32 діода це і так яскраво, покатався місяць, виявилося ні. Тоді вирішив подравити, а резюки під ковпачками та епоксидкою, що робити - ламати.
Готової схеми намальованої немає, схема регулятора яскравості тут imageshack.us/photo/my-im…820/1324998414dimmer.jpg/ + додано резистивне навантаження для реле поворотів загальною потужністю 20Вт і опором 7,5 Ом та реле, яке відключає від регулятора ...
Коментарі19
Супер а схему блоку можна?
imageshack.us/photo/my-im…820/1324998414dimmer.jpg/ схема самого регулятора яскравості, намальованої схеми повністю на жаль немає.
не відкривається фото
imageshack.us/photo/my-im…820/1324998414dimmer.jpg/
Спасибі
супер!
Спасибі
лайк.
ех небайдужий я до світлодіодів, ідейка відмінна, матиму на увазі якщо що)
Радий чути
Красиво дуже, молодець
Спасибі велике
Класно вийшло. З ковпачками взагалі акуратно виглядає. На рахунок резистора, треба було на першій смужці відразу струм перевірити, перш ніж інші паяти. Заощадив би купу часу.
Та я знав що струм замало буде, але думав 32 діода це і так яскраво, покатався місяць, виявилося ні. Тоді вирішив подравити, а резюки під ковпачками та епоксидкою, що робити - ламати.
Що за схема зібрана в коробочці?
Там вище все написано. Регулятор яскравості та навантаження реле поворотів
Цікавить що в цій коробочці Такий ось драйвер для поворотної ламочки - схема.
Готової схеми намальованої немає, схема регулятора яскравості тут imageshack.us/photo/my-im…820/1324998414dimmer.jpg/ + додано резистивне навантаження для реле поворотів загальною потужністю 20Вт і опором 7,5 Ом та реле, яке відключає від регулятора ...
Чітко!
