LED підсвічування щитка приладів

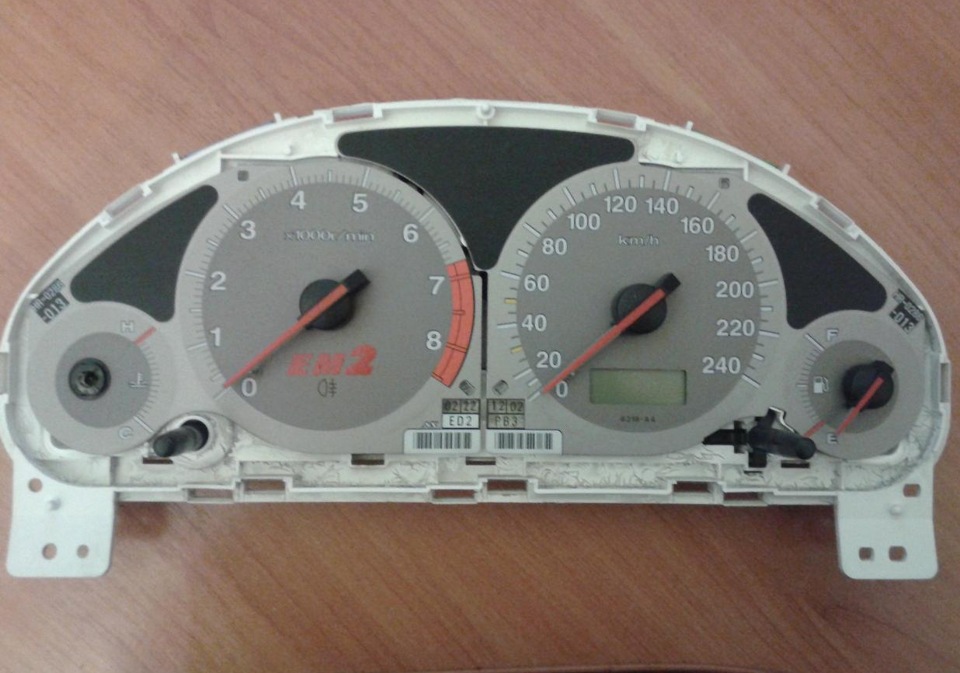

Після проби пера в LED тюнінгу зробивши лампочки в поворотникизахворів і я діодиками, захотілося зробити ще що-небуть. Ще колиобклеював приладку карбоном було бажання її пересвітити, але тодіначитався всіляких відгуків про Частій поломці хондівських приладівпісля зняття стрілок якось не наважився.Зараз же остаточно вирішивузятися за цю справу, руки начебто рівні, так що вперед.Даліневеликий фотозвіт., стрілки знімаються простим змиванням, хоча із зусиллям
Від ідеї нарізати смужки діодної стрічки під шкали відразувідмовився, не люблю я неакуратність так що вирішено було робитиплати для підсвічування з нуля, як то кажуть

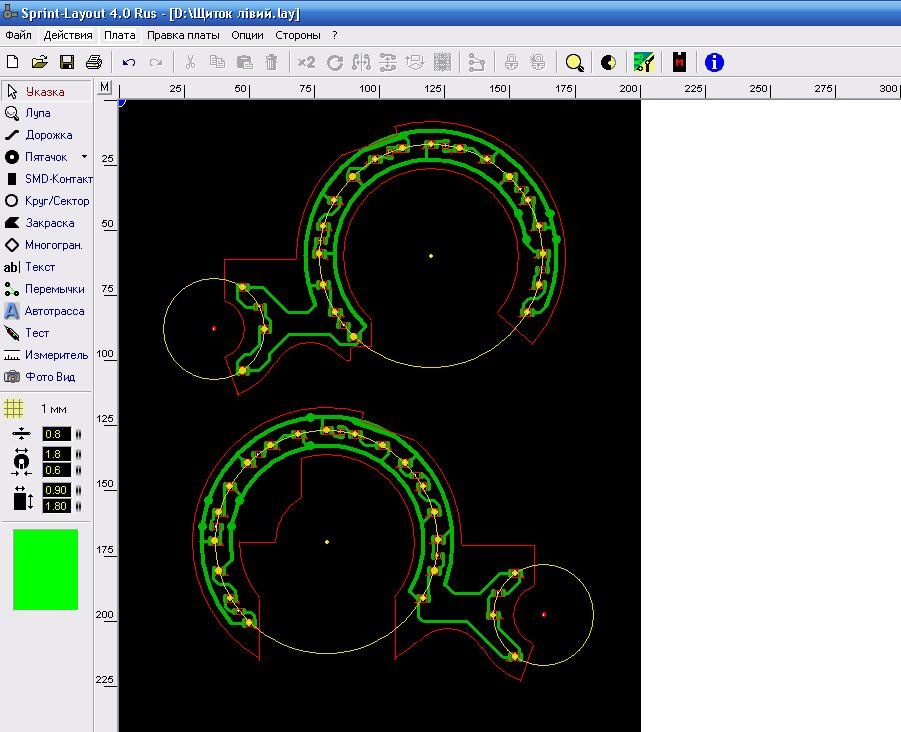

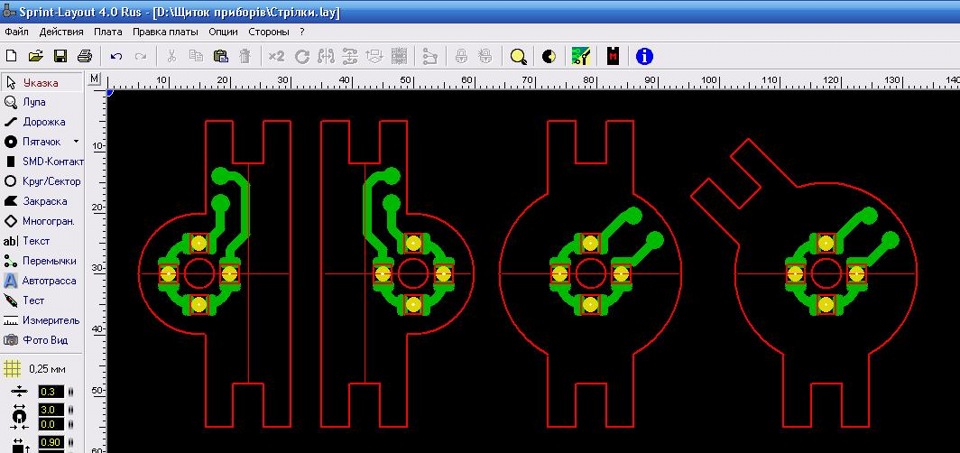

Були розроблені плати підсвічування шкал підсвічування стрілок

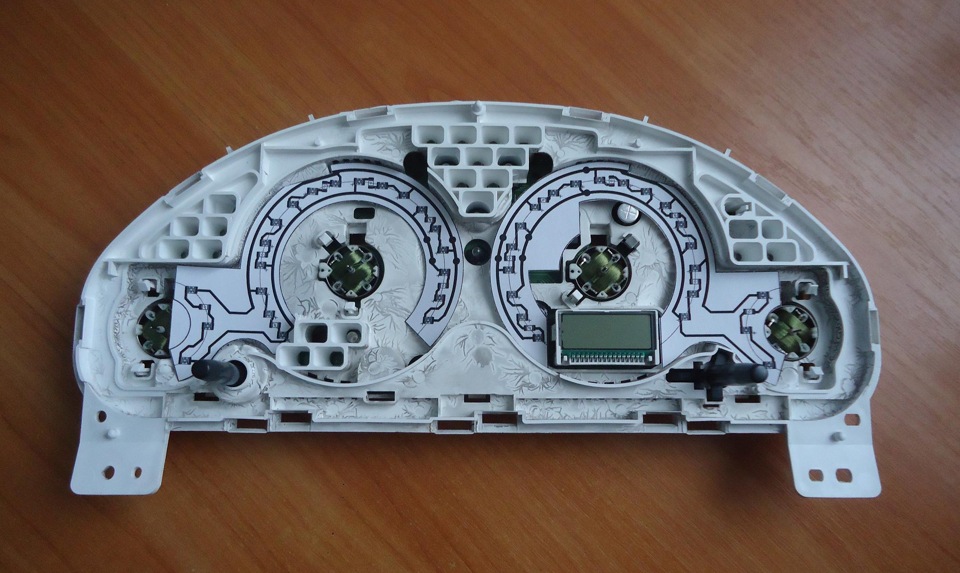

Паперові шаблони, так повинні будуть сідати плати з діодами
Добре що дружу з радіотехнікою, технологія виготовлення друкованихплат ЛУТ для мене не проблема

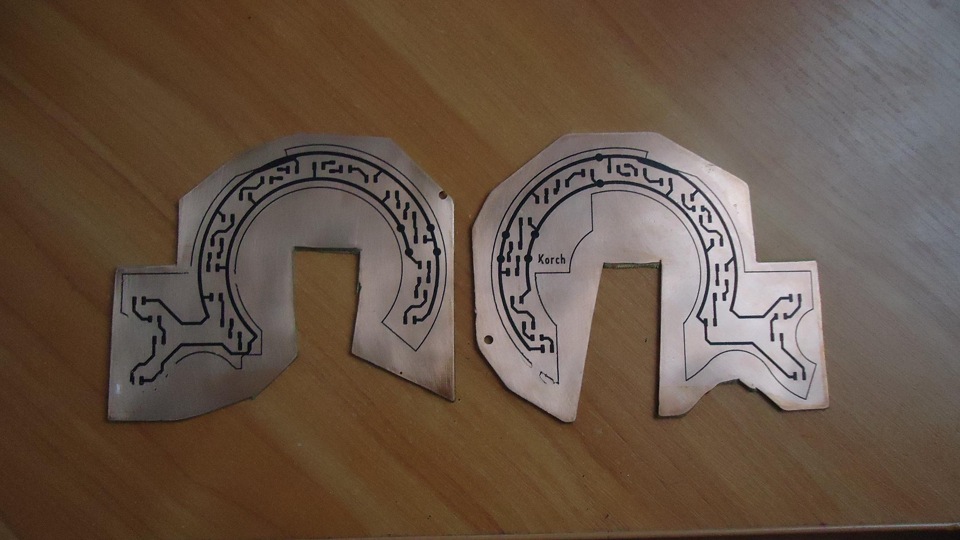

Плати шкал протруєні
Майже готове і підсвічування стрілок
Полазив по нему і зрозумів, у мене теж обов'язково має бути плавнерозпалювання і згасання діодів, а також регулювання яскравості.Довелося зібрати на звороті однієї зі шкал таку ось схемку Ось іготові всі плати, пора монтувати Підсвічування стрілок вже насвоєму місці Справа рухається до кінця, ура! Ну як без логотипуфірми = ))
Світлофільтр з внутрішній сторони шкал довелося стирати
А ось і він, результат моїх праць… А я таки задоволений А стара топідсвічування зовсім нудна = (єдине чого не вистачає, більшяскравого підсвічування екрану пробігу, щоб пересвітити йогопотрібно було випоювати з плати, не хотів морочитися, можливопізніше додамо

Взагалі не обійшлося і без відео роботи. Результатом цілкомзадоволений, залишилося більш точно виставити стрілки і можливотрохи збільшити час розпалювання діодів, але це вже дрібниці.наступаючим Новим Роком!
