Поки чекаю запчастин з екзиста і великої посилки з Америки вирішивзнову заморочитися з діодиками. Після пересвітлення приладки блоккондера виглядав ну дуже сумно. Так що за справу ...

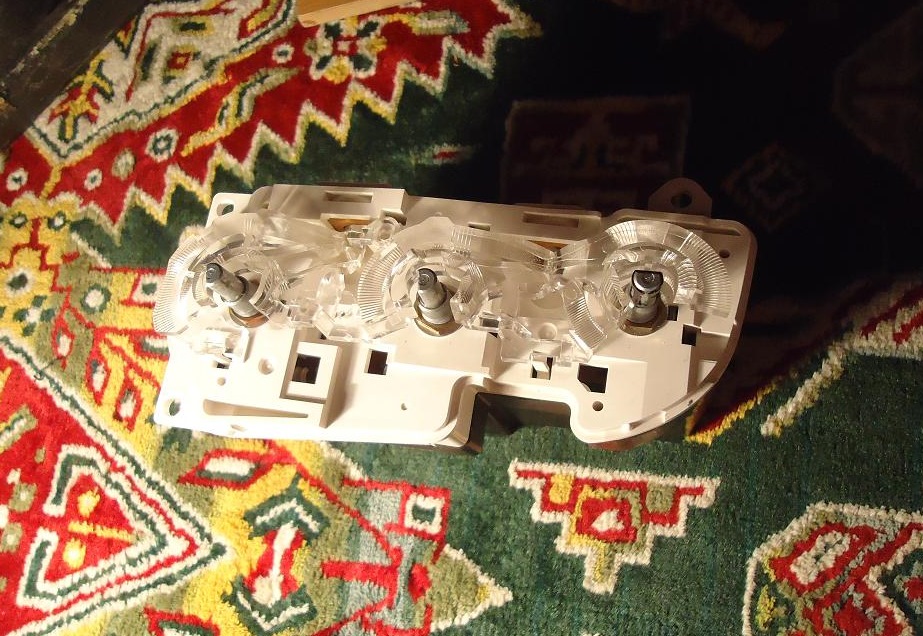

Зняв центральну консоль, зняв блоки управління, розібрав.Ммм… зновудоведеться майструвати окремі хустки…

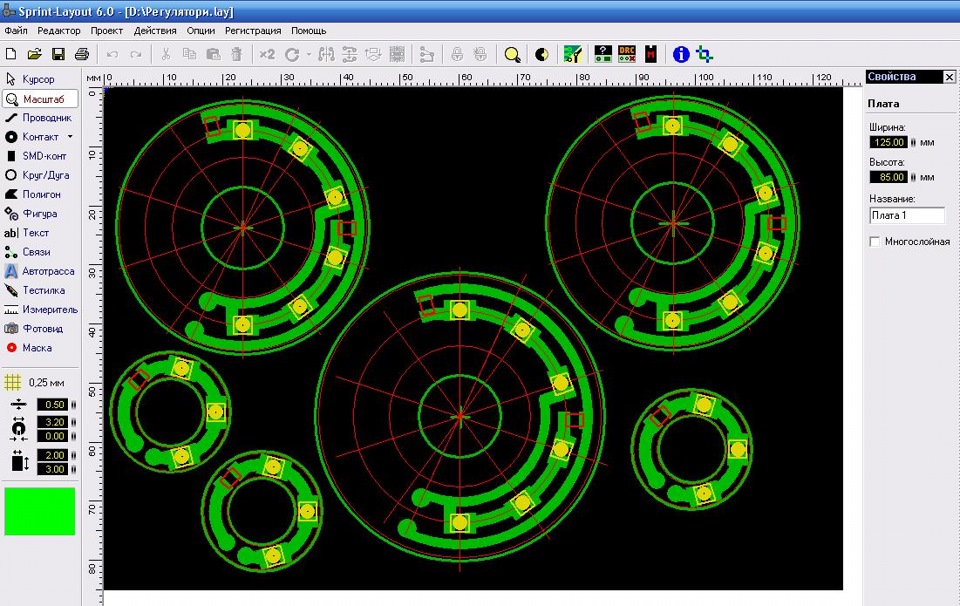

Малюємо печатки, підсвічування стрілочок вирішив зробити червоним, підписи білим, стати приладовим, як кажуть

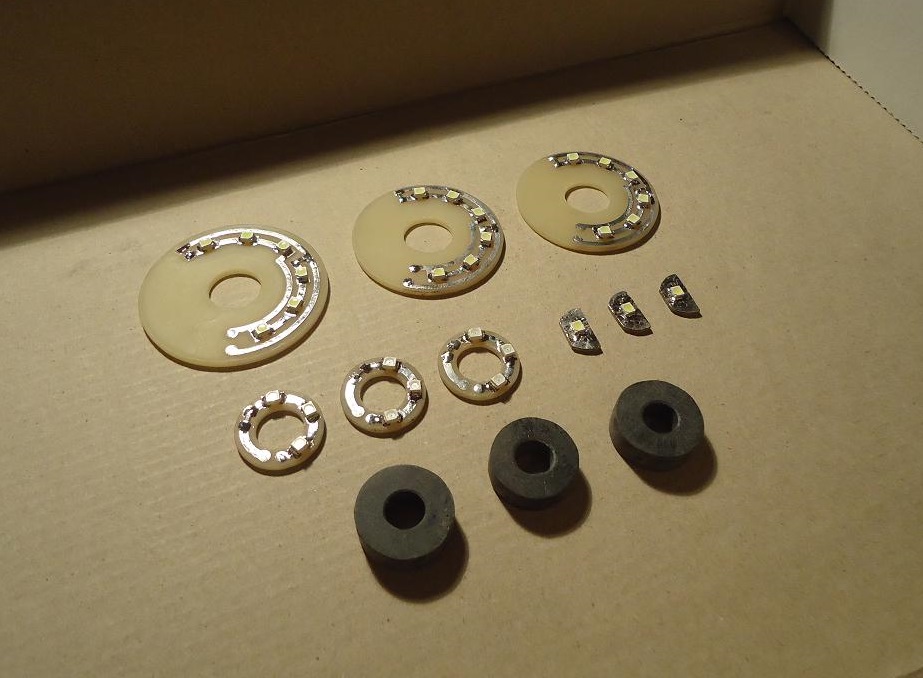

Підготовлені печатки і підставки

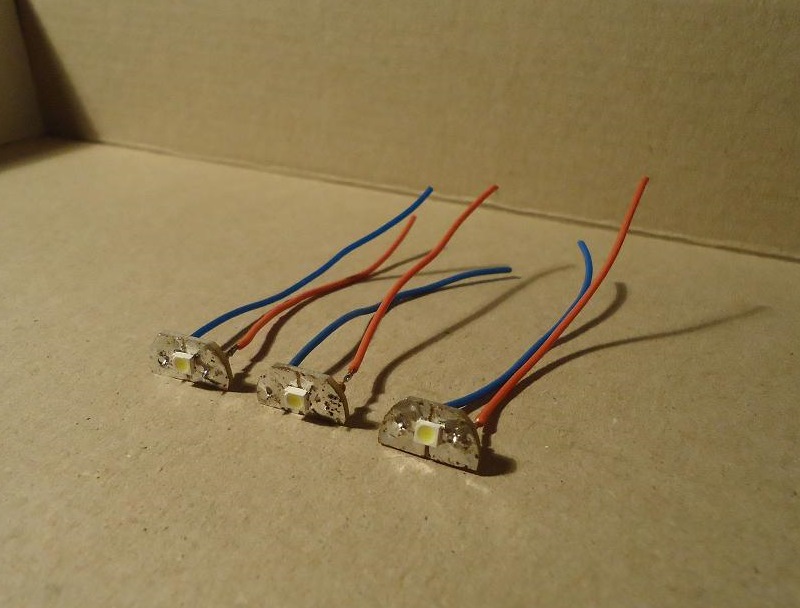

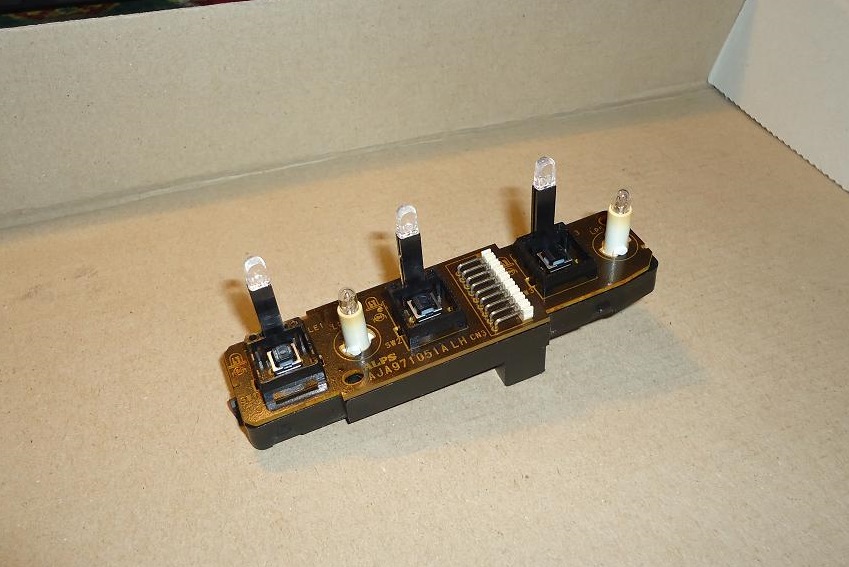

Діодики для кнопок
Після довгого припасування плати нарешті змонтовані
Ніби як готове, швидше пробувати як воно… А ніби таки непогано… Аххтак, кнопочку аварійки теж пересвітив червоними діодами .
Яскравість свічення не на жаль не регулюється, вирішив неморочитися, але вона підібрана щоб не різала в очіструмообмежуючими резисторами на самих платах…
Результатом залишився задоволений, шкода немає фотографії стоковепідсвічування…
<
Всім дякую за увагу і зі святом усіх
