Підготовка до заміни штатного сигналу Renault Duster (2G) на сигнали Hella TE16

Штатний сигнал у машини мені не подобається. Вирішив його покращитишляхом заміни фанфар. Вибір зробив на користь Hella TE16 NORN ASSY (партномір 3FH007728831), виробництва Індії. Купив вінтернет-магазині olcar. com.ua У магазині є варіанти за ціноюзалежно від термінів поставки:три дні — 1000 грн, тиждень — 900грн, 20 днів (постачання з Еміратів) — 563 грн. Вибрав останнійваріант (я не поспішаю:)). Сигнали двотональні:400 Гц і 500 Гц.Потужність — 72 Вт. Діаметр равликів — 82 мм.
br/>
Висота — 64 мм.
Ширина — 93 мм.
Вони компактніші за сигнали Elegant EL 100 792.

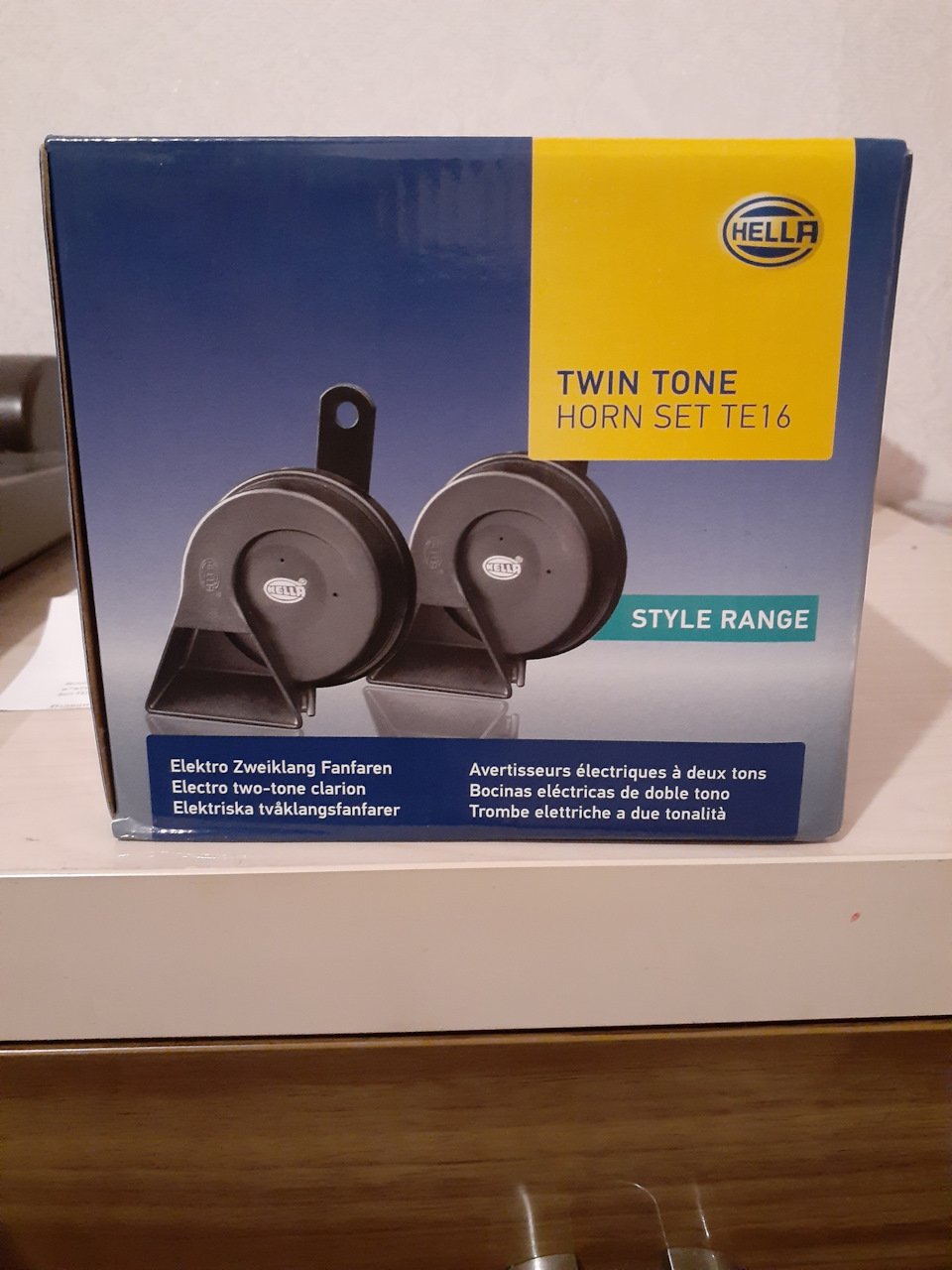

Hella TE16 (упаковка)

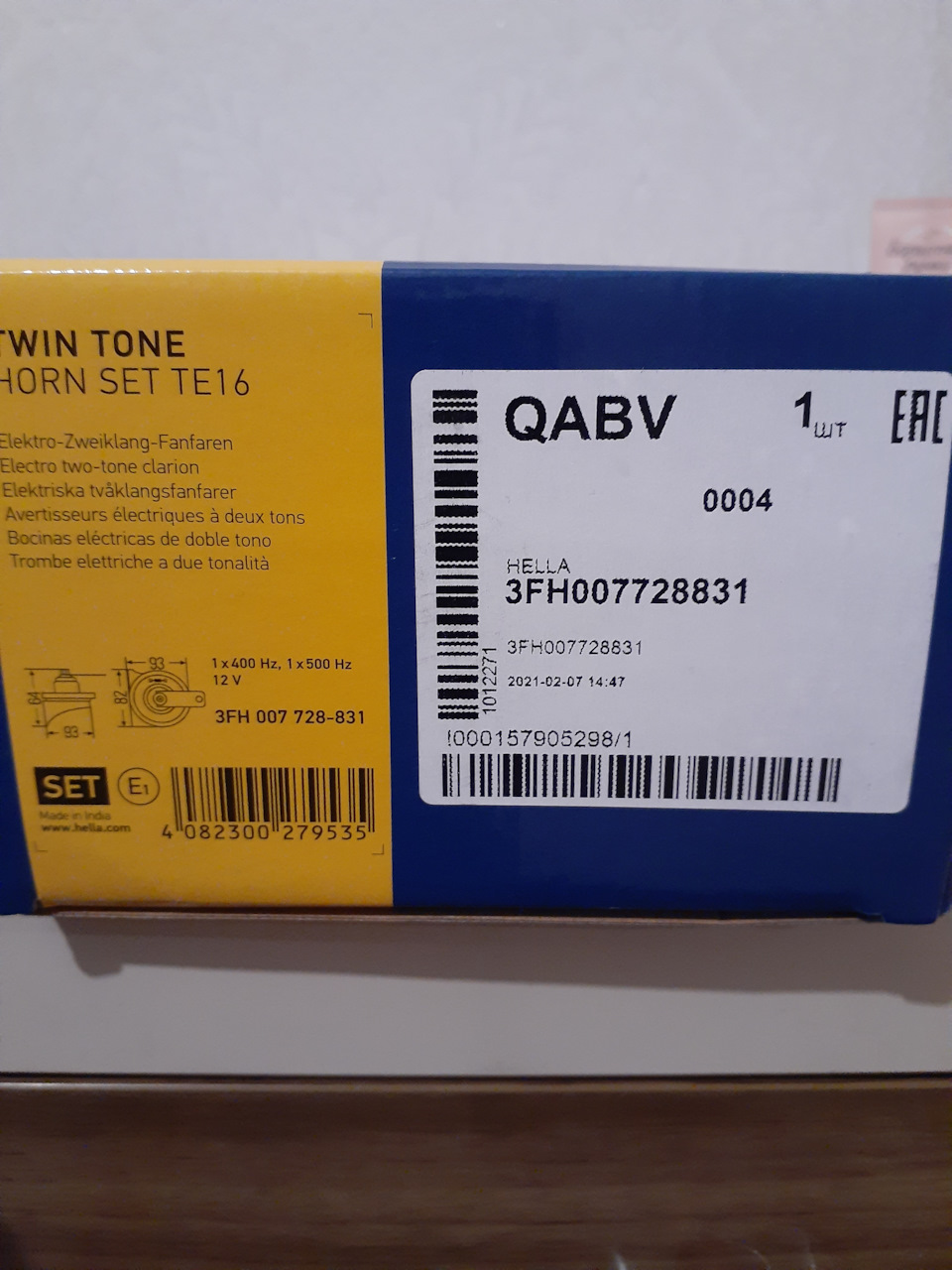

Hella TE16 (партномір 3FH007728831 — без реле в комплекті, якщозакінчується на 801, то з реле)

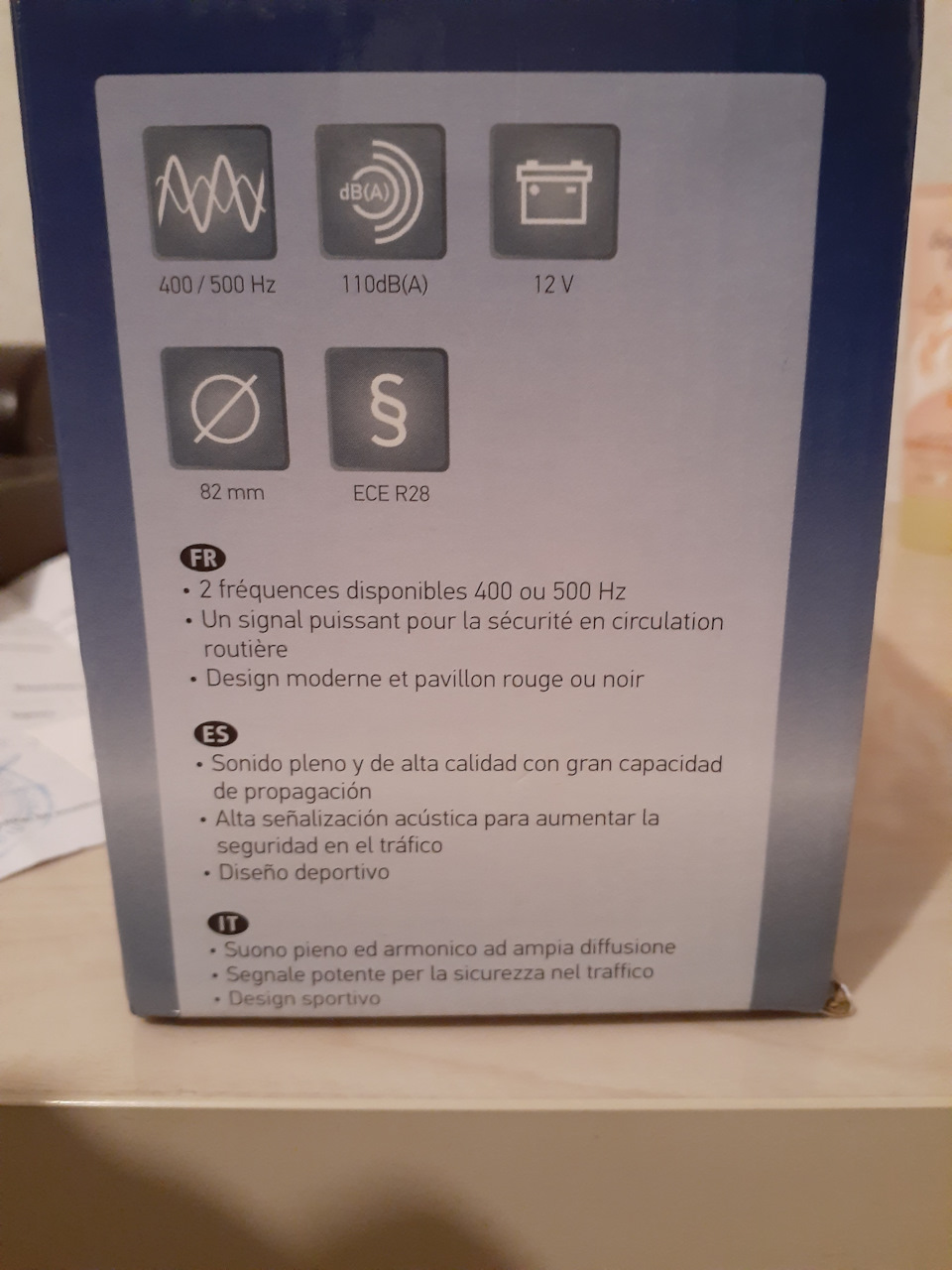

Заявлена гучність 110dB

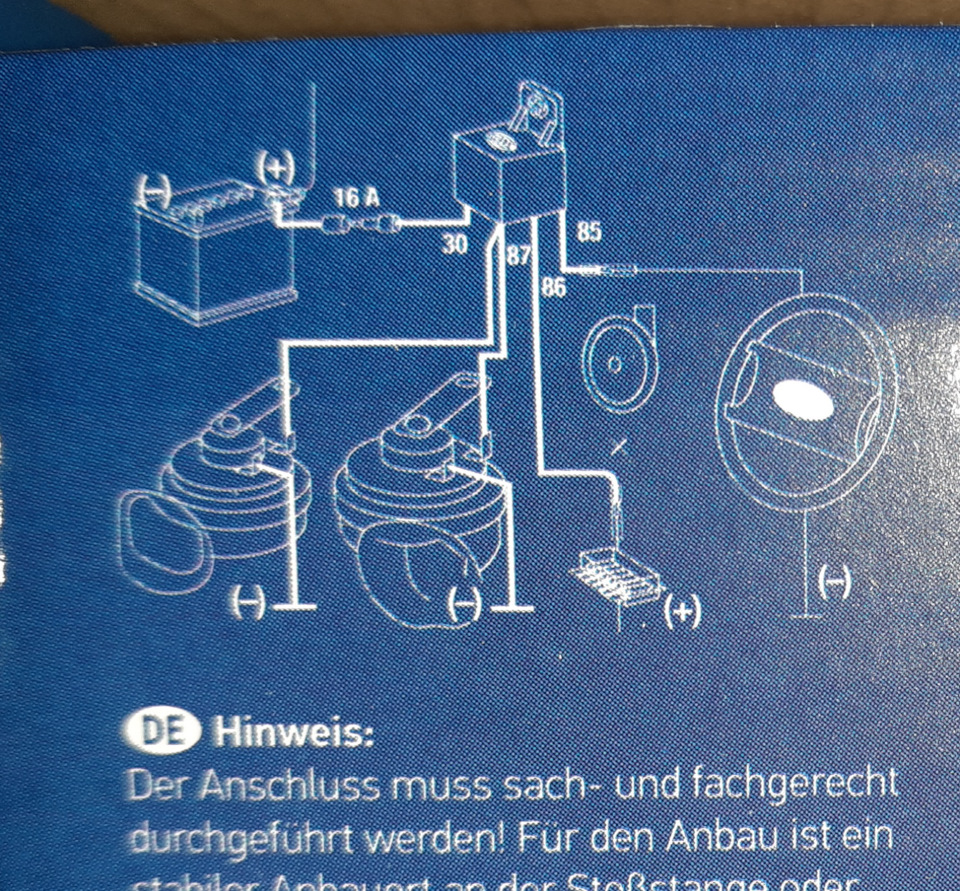

Схема підключення для розміщення клаксону в центрі рульовогоколеса. >
Замовив ще роз'єм на Aliexpress для підключення до штатноїпроводки.
У сигналу Рено DELPHI-роз'єм, він же FCI (двоконтактний 2FCI). Вінже Sicma. Він же 2pin з артикулом 211PC022S0049 — колодка сполучнагерметична.

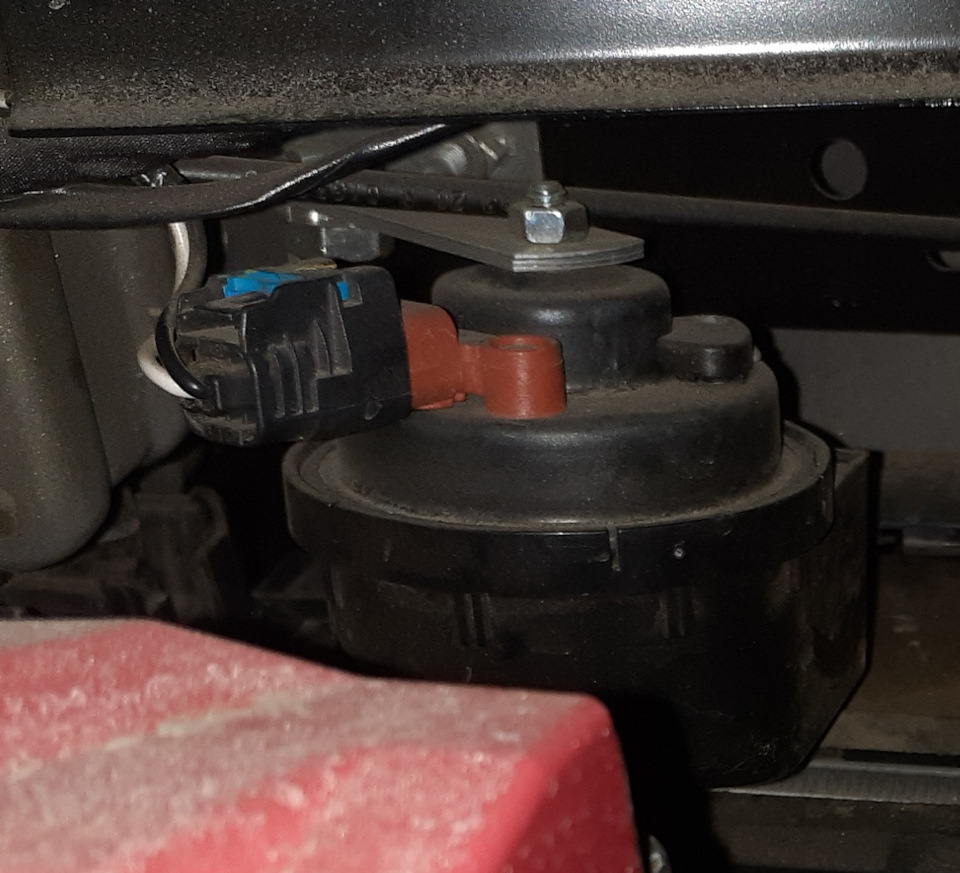

Штатний сигнал.
"чи є в штатній схемі підключення сигналу реле (якщо є, то навіщоще одне). Де воно знаходиться? " проводів, може достатньо замінитизапобіжник, поставивши запобіжник на 16А (хоча струм повинен бути72:12 = 6А). Де цей запобіжник знаходиться? Після збору інформаціїта приходу роз'єму з Алі буде звіт по установці. > PS У салонівстановлений на звуковий сигнал запобіжник 15А
Запобіжник звукового сигналу 15А в салонному блоці запобіжників.Значить, проводка на 15А розрахована і установку Нella TE16витримає. Залишилося знайти реле, якщо воно є ... Схоже це релезвукового сигналу, що шукається на Duster (2G)? На Duster 1(G), такбуло, принаймні, — Сьогодні перевірив, це НЕ ВОНО! Значить реле всхемі немає і його треба встановлювати! Знайшов дві таблички —стануть у пригоді. Перетин дроту — сила струму. (отримуєморозподілом потужності на 12В)
Відповідність перерізу дроту номіналу запобіжника.

Коментарі20

TikhiyBunker22 лют. 2021 р.

У 1-го Дастера немає реле, примітивна схема із замиканням контактів кнопкою на важелі. Пробував ставити подібну Хеллу без реле - сигналить ще гірше рідного. Якщо ж брати + безпосередньо від акуму - то звучить відмінно. Себе ще не ставив, але прикинув...

SP230422 лют. 2021 р.

nissan-modus.ru/shiny/pre…e-nahodyatsya-zamena.html

ternovnik22 лют. 2021 р.

Як гуде? Буде відео?

Tkach080822 лют. 2021 р.

Цікаво, чим вас не влаштовує штатний сигнал? Гучність? Тональність? Зовнішній вигляд?

valeo7322 лют. 2021 р.

Штатний сигнал дастера 2, на мій суб'єктивний погляд, просто - позорище. Він позорище і за тональністю і за гучністю. Мабуть лише зовнішній вигляд у нього нічим не відрізняється від інших. Але зовнішній вигляд - далеко не головна його якість.

OdesaUa22 лют. 2021 р.

Нещодавно сусід, власник нового логана почув як я просигналив, був у дикому захваті від гудка Дастера. Для порівняння пилікнув своїм, і я зрозумів, що у нас сигнал огогогого! Послухай логановський )))

valeo7322 лют. 2021 р.

Та нехочу. Я від нашого червонію від сорому. Як тільки потеплішає - з очей геть. До речі на минулому дастері, 18-го року, сигнал був тихий, як на мій погляд, але за тональністю нормальний. У нових же, напевно, ставлять взагалі якесь гівно, а не клакс...

OdesaUa22 лют. 2021 р.

Я теж подумував міняти, але порівняв з іншими і зрозумів, що наш дуже непоганий. Та й сигналити доводиться не часто.

AnkA1122 лют. 2021 р.

Ось і я говорю - нормальний у нас сигнал. У мене на Forester сигнал, взагалі, пищав як на дитячій машинці))

AnkA1122 лют. 2021 р.

Який сенс ставити тепловозний гудок на легковий автомобіль? Вам же не потрібно постійно сигналити тому, хто стоїть у вас на шляху за 300-500 метрів? Сигнал у місті в більшості ситуацій зазвичай потрібен 1. щоб звернути увагу пішохода, 2. щоб уникнути...

OdesaUa22 лют. 2021 р.

Пам'ятаю як у 90-ті ставили сигнал із мелодією з Хрещеного батька. Це відрізняло бандитське авто )))

AnkA1122 лют. 2021 р.

А у вісімдесяті ставили Кукарачу)))

valeo7322 лют. 2021 р.

Суперечки про нормальність сигналу - суперечки про те, що тобі до душі, скрипка або електрогітара. Скажу лише, що тепловозний гудок ніхто не ставить - це раз. вибір сигналу та його потреба (чол вже вибрав і визначився з необхідністю), а про ПІДКЛЮЧЕН...

AnkA1122 лют. 2021 р.

Підтримую! Закриємо обговорення і спостерігатимемо за встановленням.

Edison7322 лют. 2021 р.

Щоб чути було. Щоб пішоходи не підставлялися, щоби від звуку сигналу у них адреналін по ногах стікав)) А зі штатним сигналом… просто позорище якесь.

AnkA1122 лют. 2021 р.

У 1-го Дастера, через особливості кузова і розміщення самої дудки він сигналить в салон, в район панелі приладів))

valeo7322 лют. 2021 р.

Ну, візьми висмикни ту релюху, що ти обвів. Бібікні, воно покаже. Я так шукав реле склоочисників. 2 релюхи залишити не полювання, але можна. Можна ті Контакти, що приходять на штатний сигнал, пустити на обмотку реле яке комплекті, окремий плюс через ...

OdesaUa22 лют. 2021 р.

А як вони гудуть, чув? Тут хтось стерео простіше ставив, гудуть пристойно - тон нижче штатних. Є в нашій гілці докладний звіт про встановлення, пошукай.

SP230422 лют. 2021 р.

Ставили Elegant, вони за розміром більше. Гудять як багато записів є. Всяко краще штатних.

yurkesh-shef21 лют. 2021 р.

Ось нормальний запис у БП, а то все пишуть «вибрав щось, поставив, все легко», трошки фоток. Ні конкретики, ні номерів запчастин, ні думок до і після. Браво Вам! а ваші питання по суті навіть плюсом.
