Всем привет!
Сьогодні повідаю про невеликий доопрацювання мого головногопристрою під управлінням Андроїд, а саме про збільшення радіусаприйому WiFi сигналу та його стабільного утримання.

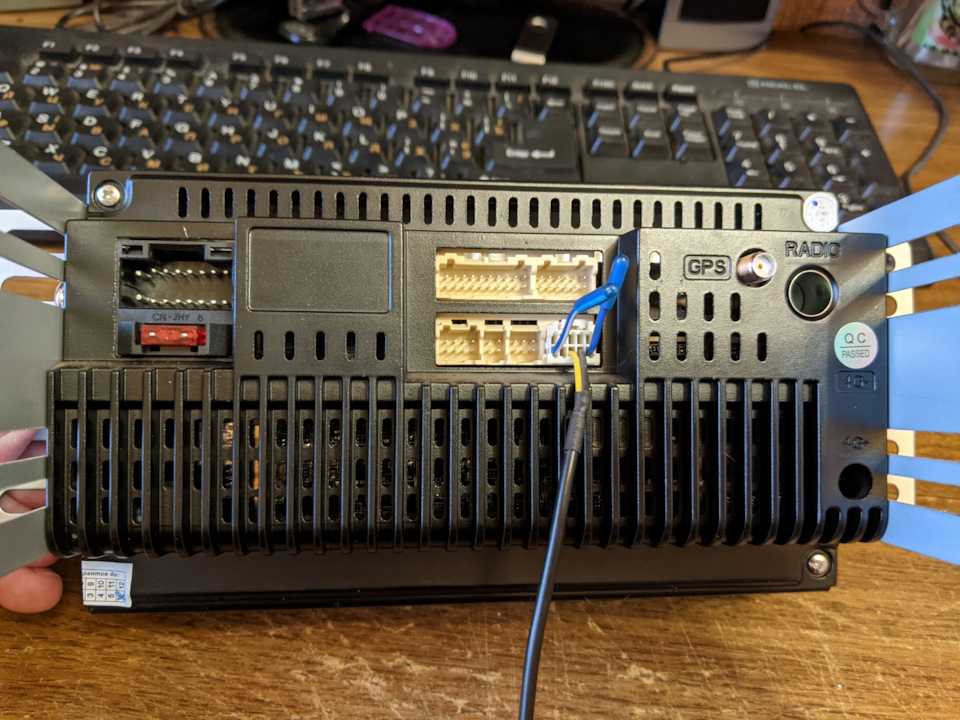

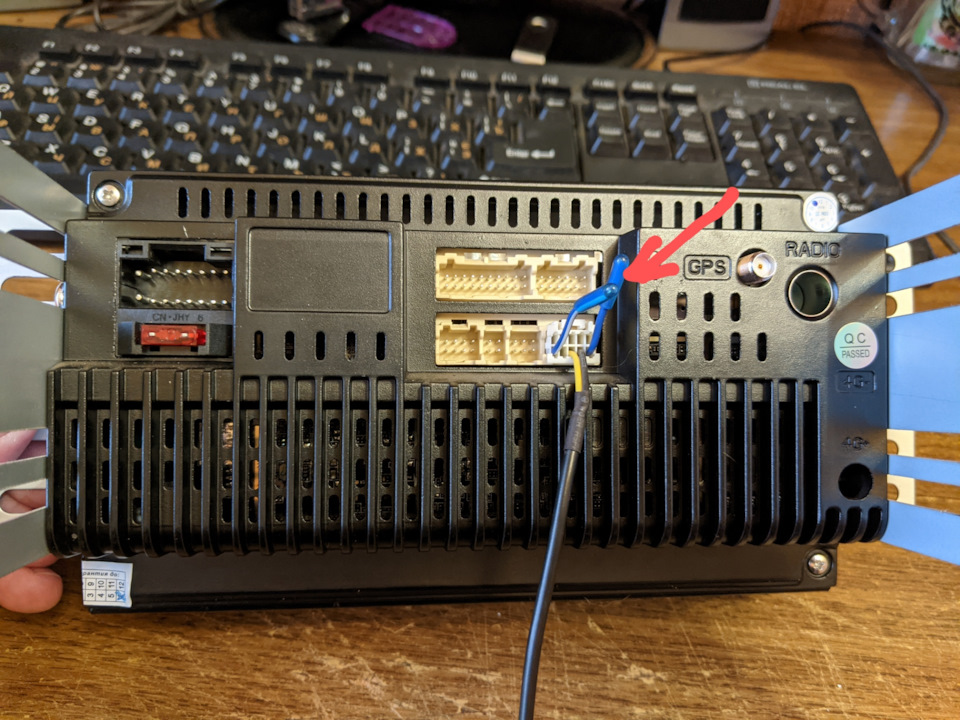

Не те, щоб мені було мало того, що є, але іноді стоячи білябудинку, за якихось 7 метрів від роутера через одну стіну — ГУвзагалі не бачить сигналу… Що й Не дивно - антена WiFi в такихкитайських "комбайнах" являє собою обрізок проводка, довжиною1, 5-2см стирчить з роз'єму ззаду пристрою (відзначив на фотострілочкою), та й антена bluetooth там-таки, поряд)))

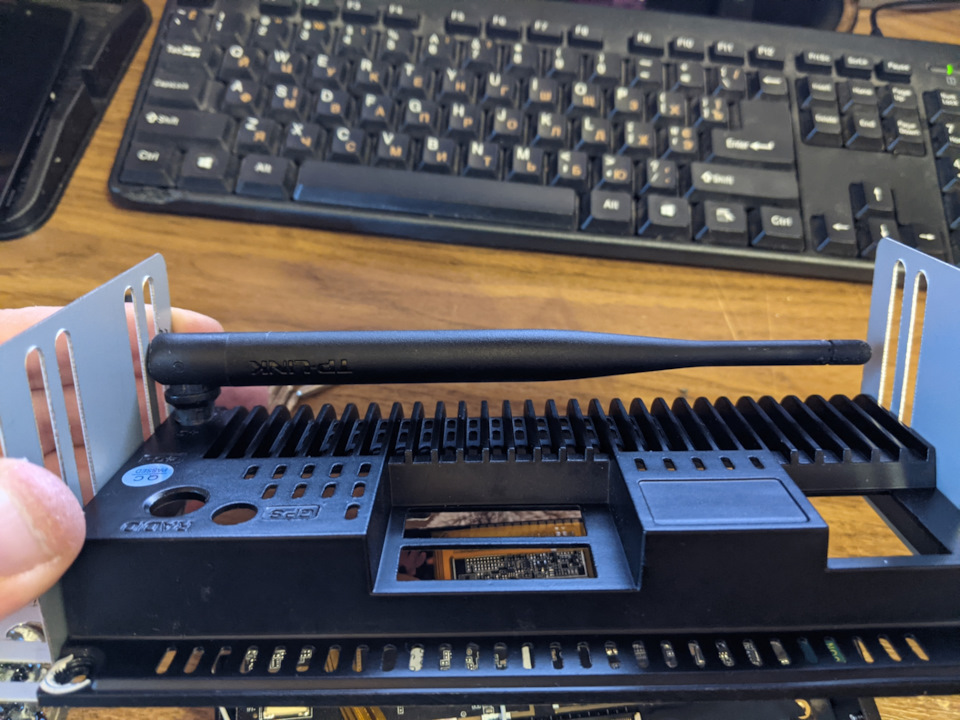

< /Доробка вкрай проста, але з застереженням, що треба вмітипаяти і не боятися лізти всередину ГУ. Отже, розбирається мафондуже просто - 4 болтика по краях і ми знімаємо задню кришку, що єще й пасивним радіатором для підсилювача TDA і звукового чіпа.охолодження ГУ, але тільки в разі заміни мікросхеми підсилювача, набільш продуктивну. Далі я взяв "донорську" антену від старогороутера Tp-link, правда проводочок у неї тоненький, враховуючи те, що в ньому і оплетка і центральна жила, тому зачищав вкрайобережно. -і-було".

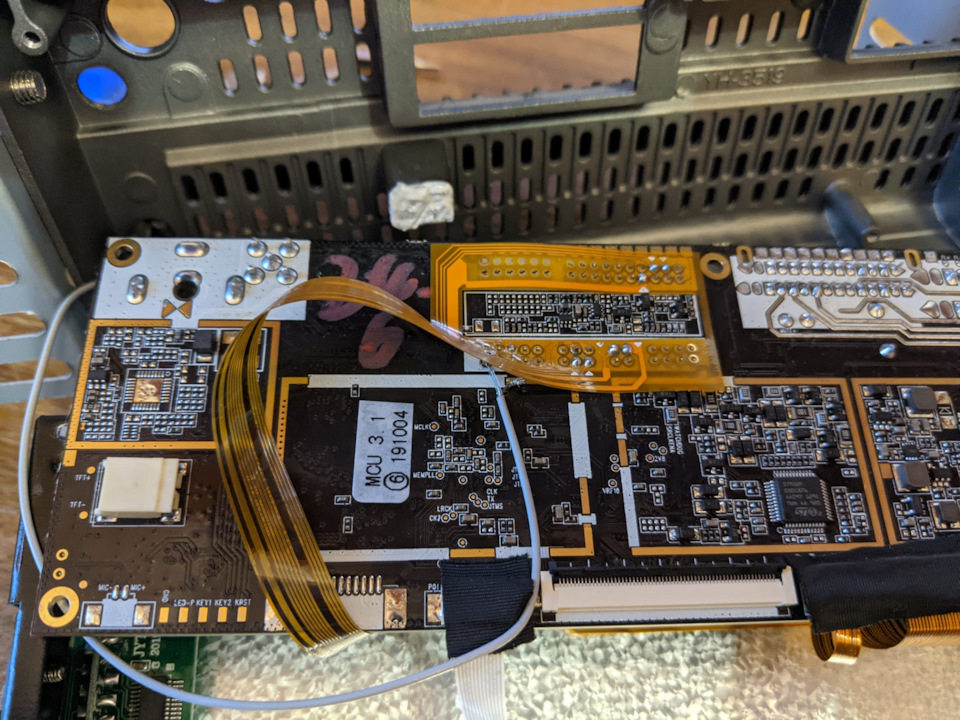

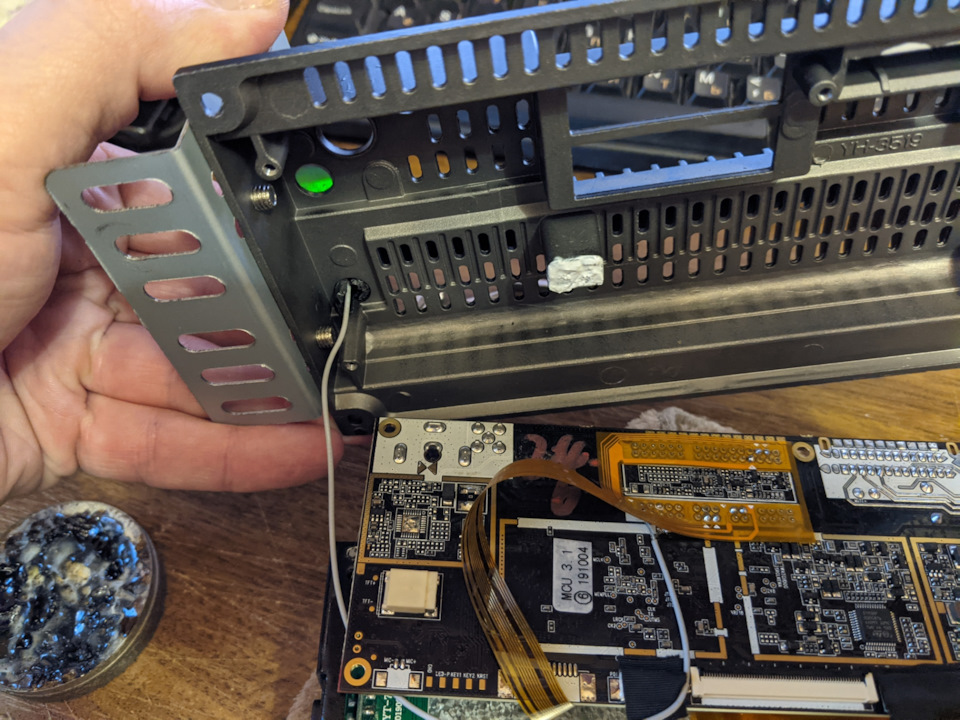

Проведення заводиться всередину ГУ і припаюємо центральну жилупроводка до крайньої ніжки виведення WiFi, а обплетення до "мінусового" виведення під екран. На фото це видно, постаравсязняти, де саме і як я припаявся. Хочу помітити, що у мене ГУ зенкодером, тому в місці паяння прокладено шлейф, а у ГУ зсенсорними кнопками, там шлейфу немає, тому доступ до місця паяннявідкритий повністю.
> Для тих, хто не хоче лізти всередину ГУ і заморочуватися пайкоювсередині пристрою є варіант припаяти проводок від антени роутерадо того самого огризку рідної WiFi антени., а обплетення припаятидо чорного дроту поруч - це мінус камери заднього виду. Але в цьомувипадку вам треба придумати місце, де буде знаходитись ваша антена, не буде ж вона просто висіти на дроті)))
Дякую всім хто дочитав!
< /p>
Добра та рівних доріг!
Коментарі17
Збільшиться сигнал? Чи в антен якась плата коштує?
А то я як то розбирав таку антенну, а там усередині просто провід
А якщо просто провід подовжити, без цієї антени?
у млинець, а я це провід взагалі не підключив, подумав камеру заднього виду потім буду ставити, то вайфай і блютус так собі працюють))) спасибі за запис
я взагалі від блютузу ненароком відірвав, коли витягував фішку, думав він нахрен не потрібен, потім випадково побачив відео де про ці дроти сказали вай фай і блютуз антени, довелося з фішки витягнути з'єднання затиснути там проводок і вставити назад,...
Також антену припаяв з роутера. WiFi у дворі будинку тримає стабільно
Робоча тема!)
Антенна вайфай дуже хитра річ, іноді нова, велика антена ловить сигнал гірше ніж рідний огризок проводка. Не пам'ятаю подробиці, але точно знаю що контури антени повинні правильно розраховуватися.
Звичайно, повинні, але це коли ти ставиш антену для прийому або передачі певних частот. Тут же сенс збільшити рівень прийому хоч на трошки і така доробка працює на все 💯. Не обов'язково від роутера антенку можна від будь-якого донора поставити.
у телефонах наприклад.
Здорово бро. Большое спасибо, тоже думал об этом. Но ты опередил меня. Зачёт бро!
Що найцікавіше - центральний процесор даного пристрою позбавлений будь-якого охолодження. Ось тут не погоджуся, на задній алюмінієвій кришці, навпроти проца, є виступ. заважає зазор в 0.2-0.5 мм між процом і виступом. і роботу ставало прохолодніше)).
Ось цей виступ охолоджує звуковий чіп, а ЦП знаходиться поряд без жодного охолодження
Странно, два года назад я разбирал подобную магнитолу, RK-715 по моему, и там этот выступ был на проце…
Красной отметил ЦП, синей аудиочип, как раз видно что он в термопасте
Очень интересно, но у меня именно проц был напротив выступа, возможно китайцы что то намудрили…
Да, это ребята ещё те)))
