На Таврії я встановив підсвічування багажника з обмеженням за часомроботи 10 хвилин.
Це виявилося дуже зручно — в гаражі, на СТО та на природі машинуможна залишати з відкритим багажником як завгодно довго, непереживаючи ні про акумулятор ні про непотрібне в даний моментосвітлення простору.Красина даного пристрою в тому, що після того, як світло погасне, струм споживання стає менше одногоміліампера.
Того разу обмежувач був зроблений окремим пристроєм, зараз же явирішив усе сховати в плафон підсвічування, не втручаючись упроводку автомобіля. І обмежив час роботи п'ятьма хвилинами

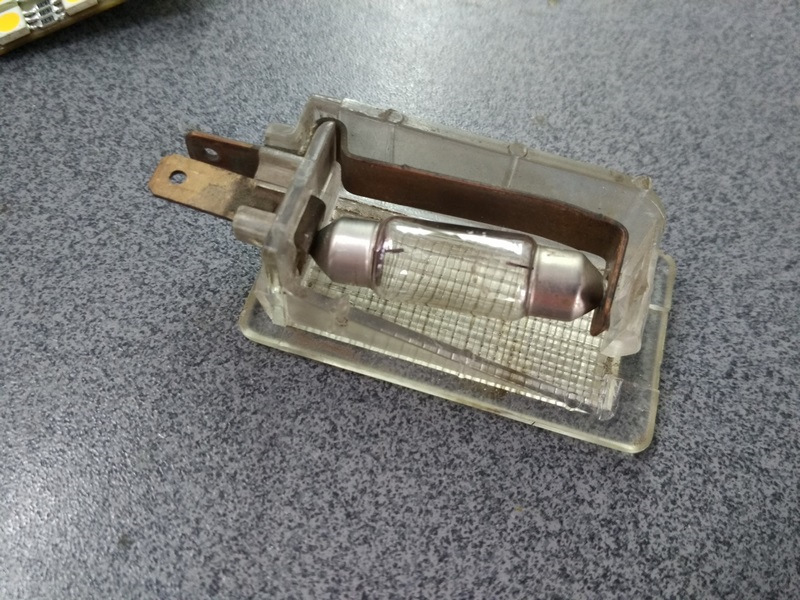

От такий сумний плафончик освітлював багажник
У нього вставлятимемо плату зі світлодіодами
Виготовив печатку, на двосторонньому оліті.

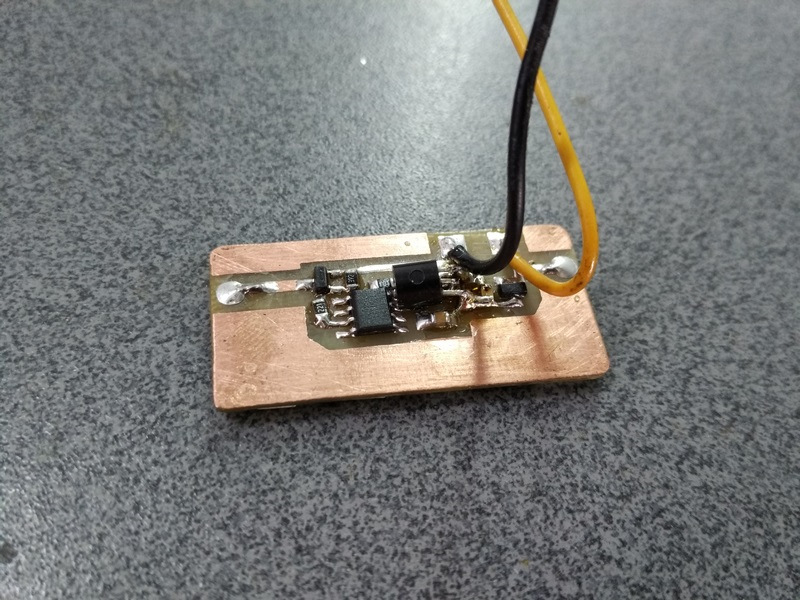

На одній стороні самі світлодіоди, на іншій таймер.
Провід підпаяв до контактних пластин плафона.
Внутрішні розміри плафончика (місце для друкованої) плати)40*20мм.
Кому потрібна печатка, беріть тут
Схему я знову не малював — печатку розвів прямо з голови.
Робота таймера докладно розписана тут
Світлодіоди я використовував, як завжди і теплих і холоднихвідтінків.

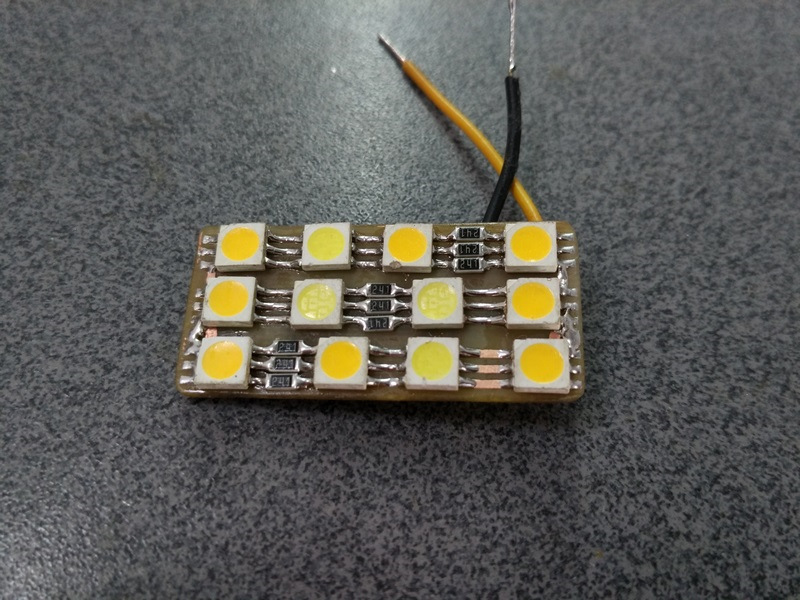

Якщо придивитися до друкованої плати — стоять світлодіоди трьохтипів.
Що було в столі (б/в і нові), то і впаяв.
Холодні та два варіанти теплих
В черговий раз переконався, що поєднання світлодіодів даютьнабагато приємніший оку колір, ніж використання діодів одноговідтінку.

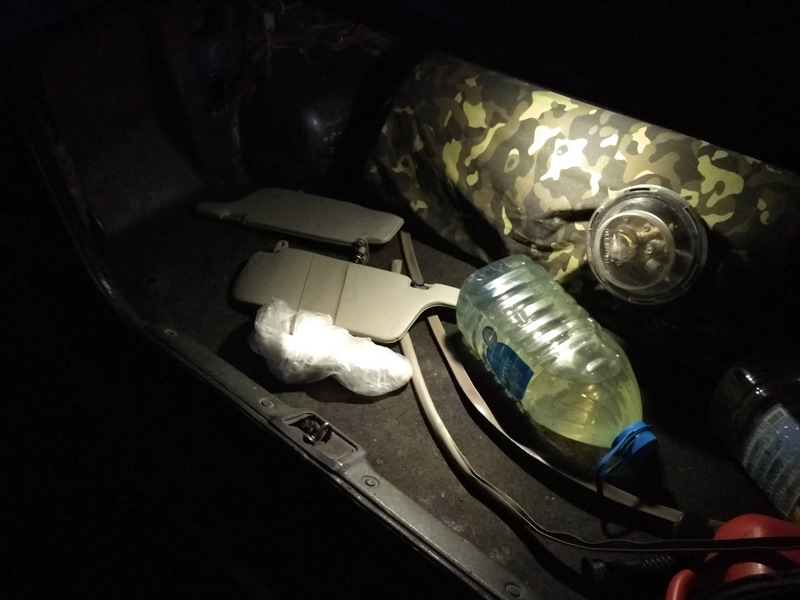

Напевно, всі знають, що телефоном складно передати яскравістьджерела світла у повній темряві., як висвітлюється багажниквночі.
Насправді набагато яскравіше і повніше, ніж на знімку.
Але відтінок світла практично такий самий

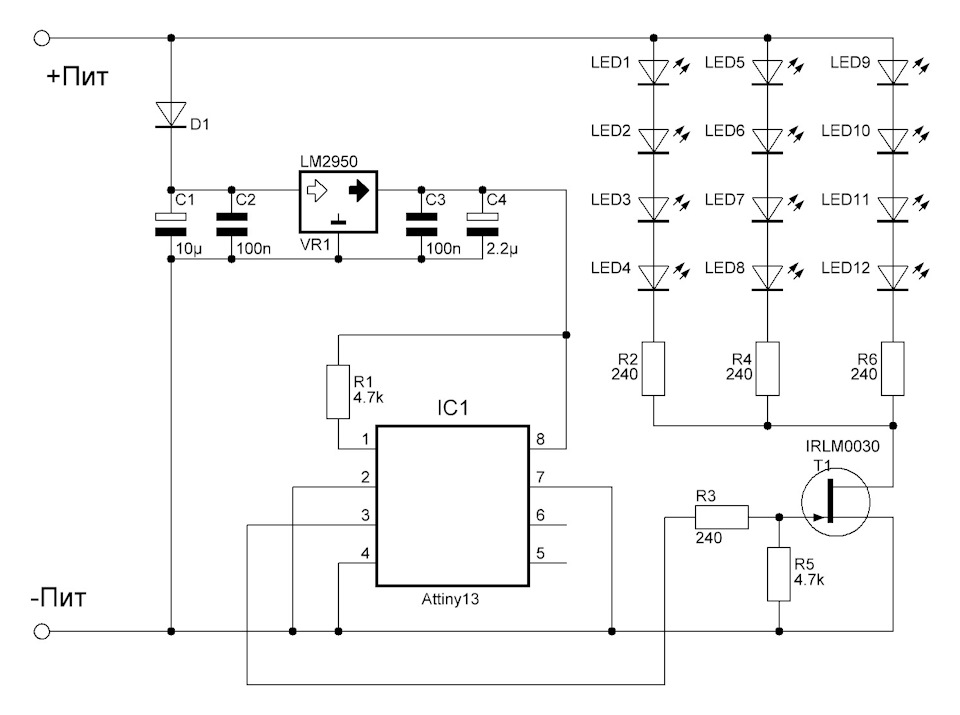

На "прохання трудящих" — ось схема
