Конструкція вихідного дня - лампи підсвічування номера

Чому "конструкція вихідного дня"?
Бо простіше було б купити :-).
Але розглядання на ринку схожих ламп показало, що всі вони спаянінеправильно (з метою економії, напевно), а мене це не влаштовує -хотілося б зробити максимально ефективний виріб. .
Однак на відміну від готових китайських, вийшли лампи саме зприйнятною для мене яскравістю, приємним відтінком кольору інайголовніше, зі струмом споживання кожної лампи близько 3мА, тобтозникаюче малим.
> Головні "секрети" - використання трьох СМД 5050 світлодіодів змаксимально можливою віддачею (20Лм заявлених) та використанняокремих резисторів на кожен кристал світлодіода.
Отже, по порядку.
Перше.<
Використання надяскравих (дуже надяскравих, я б сказав) діодів назниженій яскравості дає нам найвищу економію за потужністю танеобмежений термін життя, оскільки світлодіоди в такому режимівикористовуються навряд чи на 3-5% ефективності.
Друге.
Як багато хто знає — світлодіоди в корпусі 5050 являють собоюзбірку з трьох кристалів, кожен з робочим струмом 20мА. Загальнийробочий струм такого світлодіода - 60мА. Всі ми знаємо, щопаралельне включення світлодіодів категорично не рекомендується (без вирівнювання по струму). Однак світлодіоди 5050 в простихкитайських лампах що я бачив) працюють саме так - всі кристали тупов паралель.
Результат - через один з діодів йде більший струм, вінперегрівається, деградує тощо, а в цей час решта двох відпочиває наменших токах.
Добре тільки це — при малих струмах на цей факт можна забити.
Але ж і люмінофор при цьому засвічується нерівномірно! В одномумісці максимально яскраво, в двох інших тьмяніше! А ми ж для того івикористовуємо більші світлодіоди, щоб отримати більше світла. А напрактиці виходить не зовсім так, через неправильне включеннякристалів.

І будь ласка, не треба розповідати, що всередині одного світлодіодакристали ідеально підібрані за характеристиками та інші казки.
Ага, щазз… Таке неможливо в принципі, а вже в Китаї цим взагалініхто не париться...

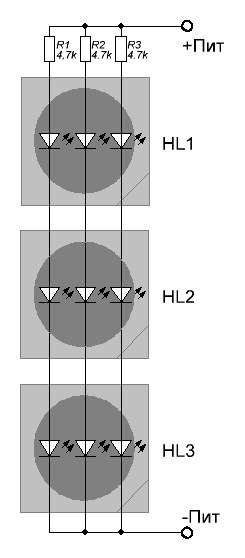

Тому робитимемо самостійно. (у нашому випадку - економії). Отже, осьтака схема включення світлодіодів виходить

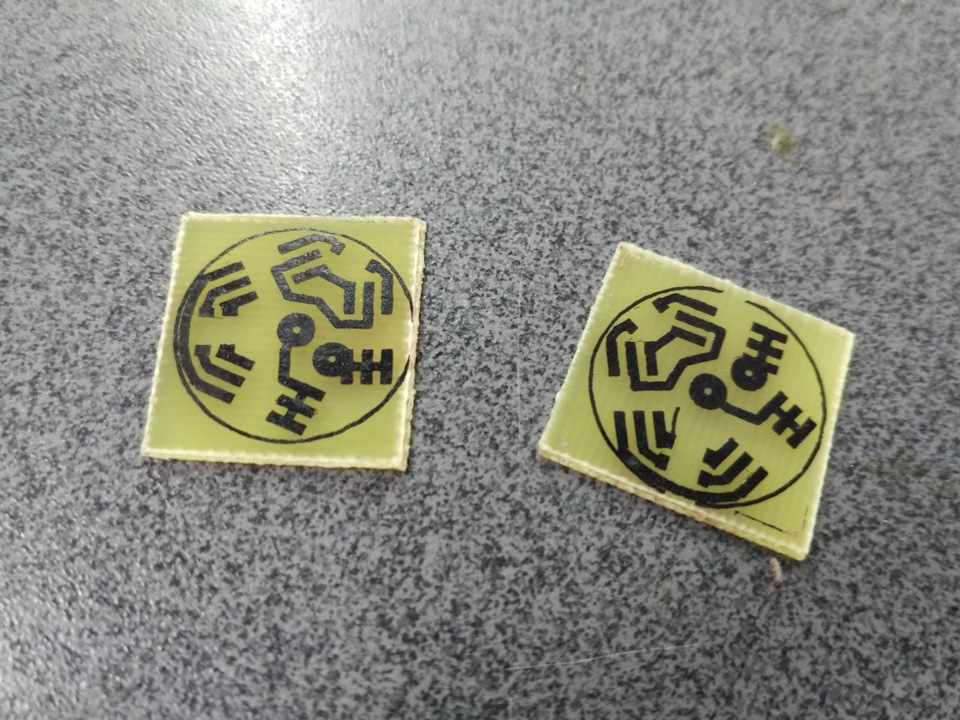

Малюємо друк

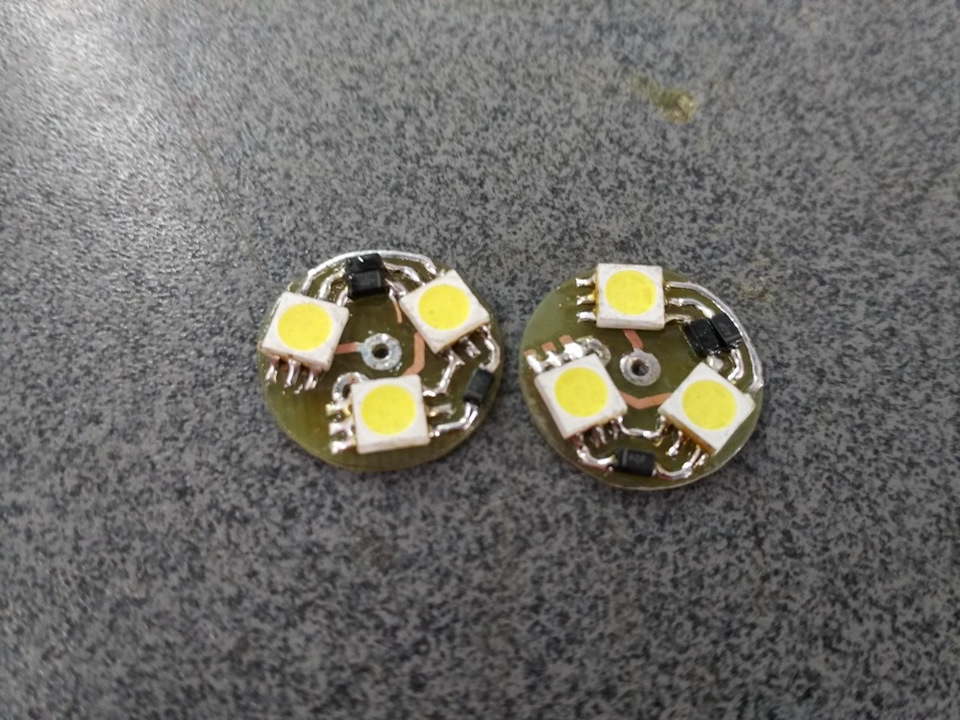

Напоюємо елементи та контактні дроти

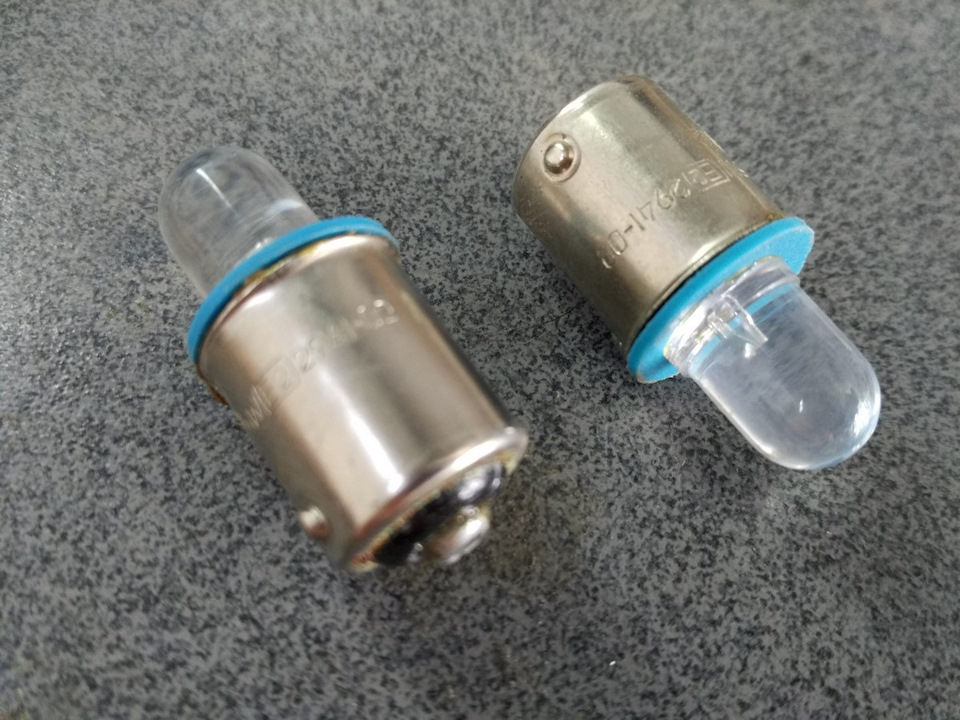

Розбираємо донорів (стояли при купівлі машин) на органи —знадобилися самі цоколя-патрончики

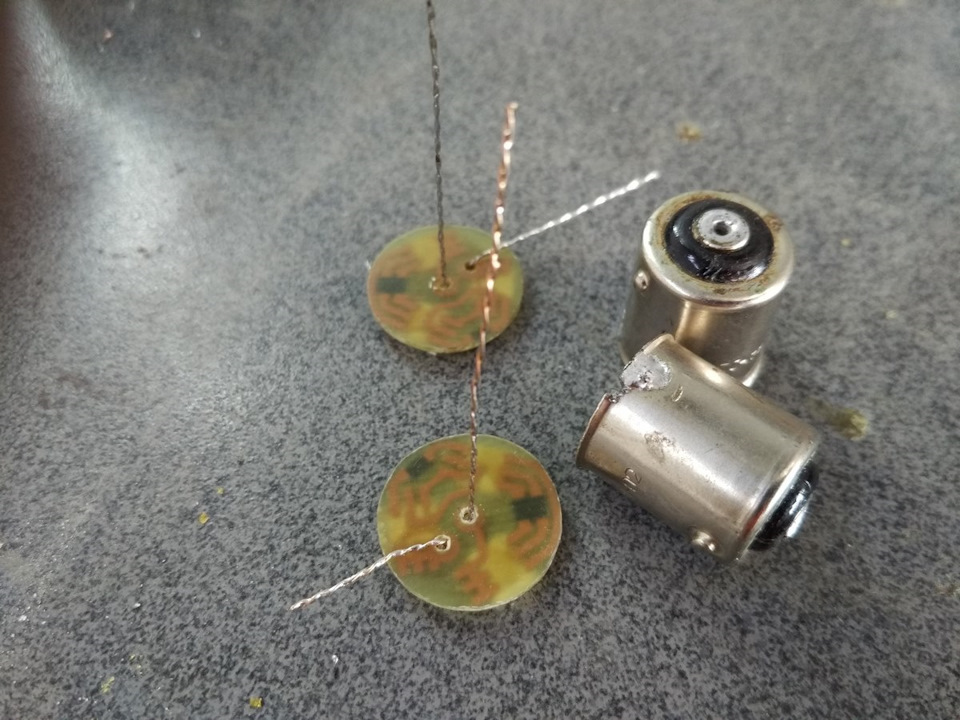

Наливаємо трохи рідкого двокомпонентного клею-ебоксидки всерединуцоколів, просочуємо дроти крізь центральний та бічні контактицоколя.
Притискаємо плату до цоколя і перевертаємо вгору ногами, щоб цокольвиявився зверху.
Епоксидка стіче і надійно приклеїть друковану плату до патрона.
Залишиться підпаяти дроти до цоколя та лампи готові.

На фото невелика плутанина з струмообмежувальними резисторами (перші проби), остаточний варіант 4.7кОм.

Я досягнув того, чого хотів — по можливості максимально рівної "заливки" номера, але при цьому неяскравого підсвічування танейтрально-білого відтінку світіння.
