Встановлення Bluetooth/Hands Free модуля

На жаль, пости про круті і дорогі доробки відкладаються, зтехнічних причин, хочу все повністю доробити, перед тим як писати, але все нові "фішки" вилазять ... Так що поки що про не дорогихкорисностях :)

Буде питання для знавців або хто вже ставив такі модулі і прошивавїх, питання в самому кінці, якщо ліньки читати — гортайте:)

З моменту покупки мультимедія кнопок для керма, постійно свербіло, що 3 кнопки хендс фрі неробочі, свербіло, але ось чомусь цимифункціями я не займався 🤷‍♂️ А дарма! вони, як виявилося дужелегко, головне знайти деталі… Цього разу мені пощастило, і всезнайшлося дуже швидко). 1) Мікрофон - 8761A002
2) Блок BT/HF/USB в ідеалі - 8785A084 - блок з останньою прошивкоюдля європейців, з голосовим помічником російською мовою.
3) А так само кріплення для блоку, на жаль, номера не знаю, тому щоблок мені дістався разом з ним… Кріплення видно на одному зфото.

Насправді підходять і інші блоки:

парні - для Європи:8785A026, 8785A036, 8785A046, 8785A050, 8785A052, 8785A056, 8785A85A8 084
Непарні — США/Японія:8785A015, 8785A021, 8785A023, 8785A025, 8785A035, 8785A045, 8785A049, 8785A85 A073, 8785A075, 8785A083

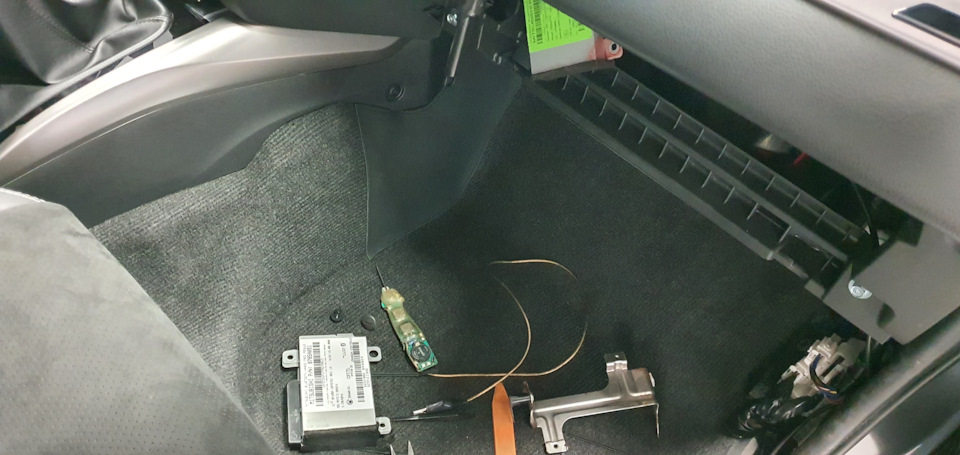

Блоки всі однакові, відрізняються прошивкою, чим вище порядковийномер, тим свіжіша прошивка. Та й у блоках для штатів не будеросійського голосового помічника відповідно. Також штатівські блокиможна прошити російською мовою (один з двох моїх блоків саметакий). Мікрофон так само однаковий, один на всі авто Станом, менітрапився не дуже, але все працює чудово! Отже, місце під блокзнаходиться за бардачком, знімаєте бардак, монтуєте туди кріпленняз блоком. У моєму автомобілі є USB, винесений на торпеду підкліматом, щоб він працював, необхідно шнур USB від магнітоли, застромити в блок BT/HF. У самому блоці є два виходи, один із нихякраз для USB. Вся проводка є в машині штатно, нічого докуповуватиі паяти не потрібно! Мікрофон ставиться в блок люстри, над водієм, в ньому є два кріплення:ліворуч і праворуч. Так як у нас ліворульніавто, мікро потрібно ставити ближче до водилі, тобто зліва. Другекріплення залишається порожнім, туди нічого не ставиться, навітьпровід під мікроодин. Можете спробувати туди заколгоспити другиймікрофон, але я думаю фонуватиме…
Раджу так само запастися "антишумом" - стрічка зі скотчем з одногобоку і паралоном з іншого. Висока ймовірність, що тарабанитимутьсіточки під мікрофони в люстрі, після зняття у мене так було, чому— ХЗ, знімали акуратно і нічого не поламали, але тарабанитипочаток

<

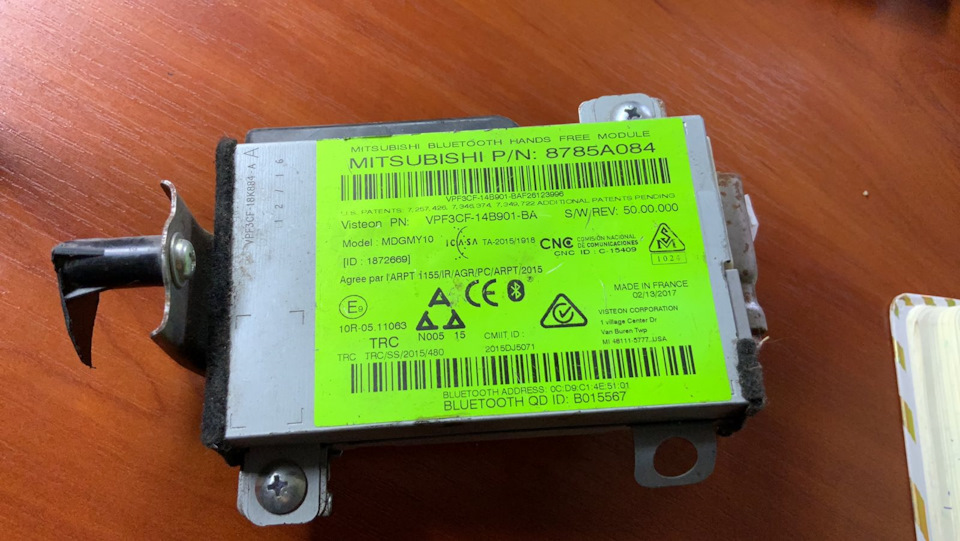

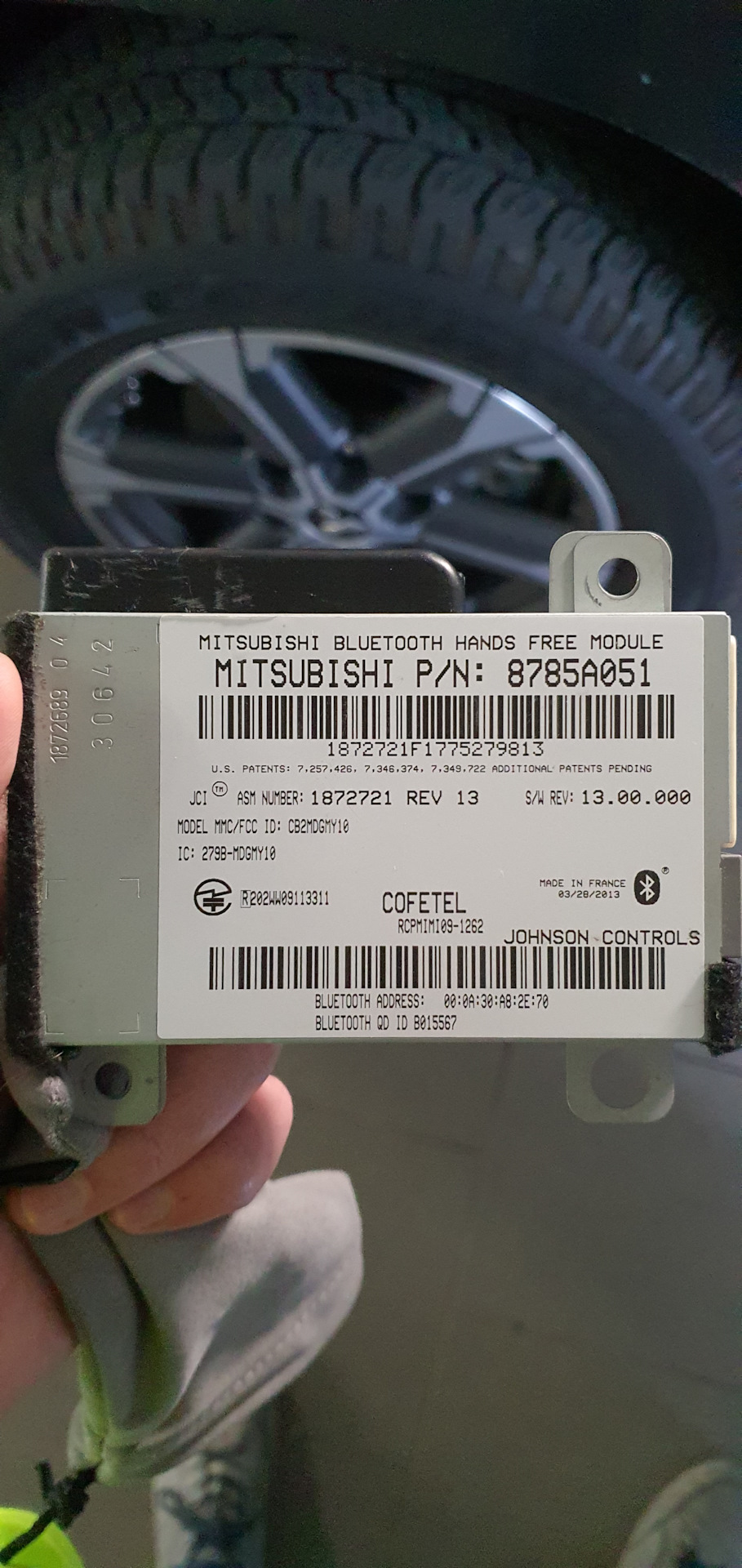

Мені в руки потрапило два BT блоки:для Європи - 8785A084, це блок зостанньою прошивкою (зелений на фото) і блок для США (білий) -8785A051, АЛЕ з російським голосовим помічником і походу однієї зостанніх прошивок. Ставив і перевіряв обидва, майже невідрізняються, мені здалося, що зелений працює спритніше, його ізалишив. З моєю штатною магнітолою. Нові функції активувалисяавтоматично.

Тепер давайте пройдемося по функціоналу та особливостям Hands Freeвід Мітсубісі)

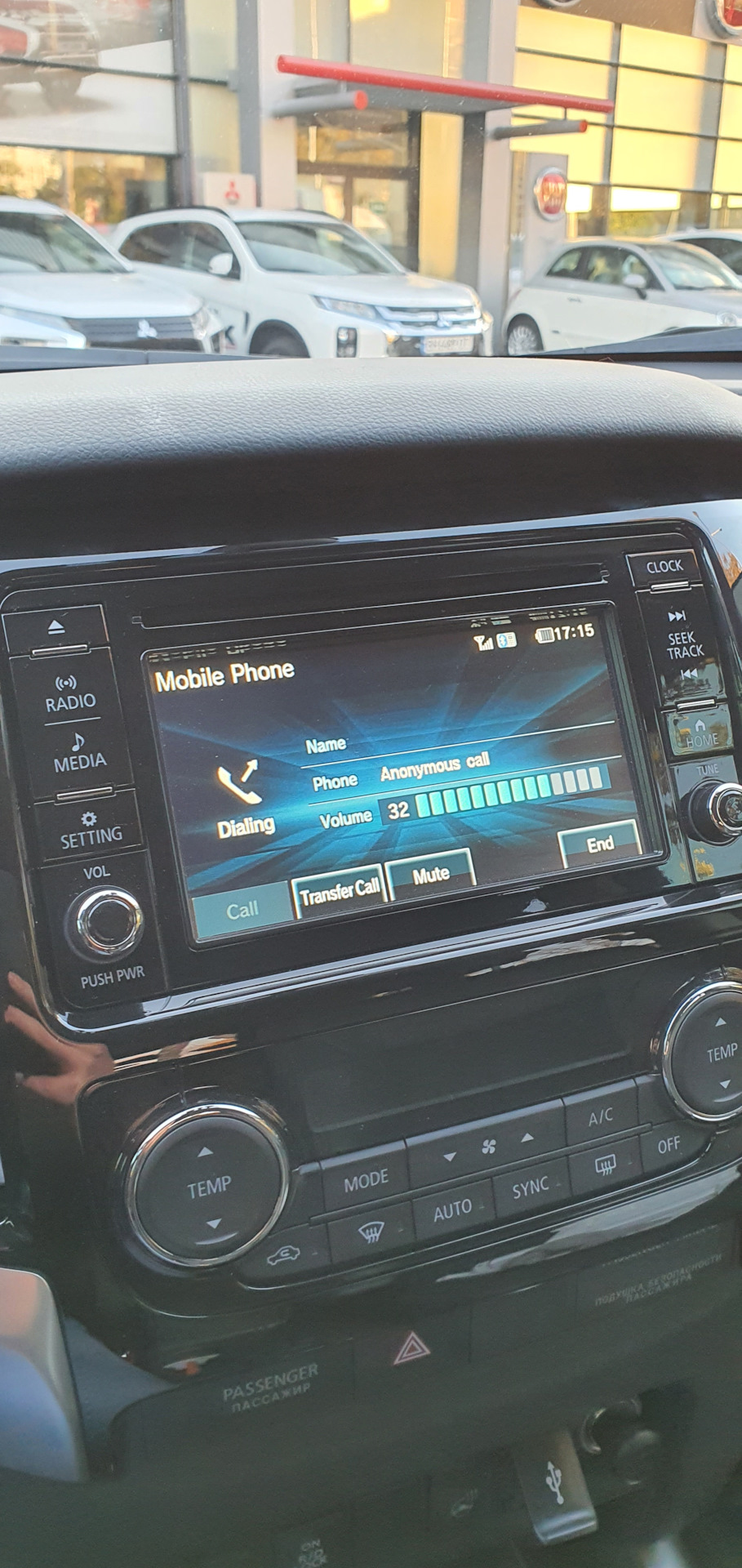

По BT можна підключати телефон для прийому/надсилання дзвінків, ідля прослуховування музики з вашого мобільного безпосередньо.Потрібно включити BT обох пристроїв і зробити пару (потрібно будена телефоні ввести код, згенерований магнітолою), у пошуку телефонумодуль позначений просто "Hands Free System". Після цього головазапропонує імпорт контактів із телефону, що я власне й зробив. Цепотрібно для здійснення виклику голосом дуже зручно! Список всіхголосових команд і навчання можна пройти будь-якої миті, магнітоласама це пропонує, якщо запустити голосового помічника і нічого неговорити. Голосовий помічник оперує жіночим голосом, доситьприємним При цьому працює цілком чітко, слова добре розпізнаються, хоча і з невеликою затримкою. МамА замість мАма або Алеїїна замістьОлена 😎

Так само голосом можна віддавати й інші команди, не тільки навиклик, а й наприклад на пару пристроїв або на оновленняконтактів.< Голос тітки-помічника чути з правої частини машини, з боку пасажира, голос з ким говориш, теж йде з правої частини, чути не сильно голосно (хоча можна додати гучності в час виклику -тими ж кнопками, що і додаємо гучності музиці), але більш ніждостатньо! Думаю це зроблено, щоб не фонувало, як і один мікрофон... Можна і пісні слухати по блютузу, це дуже зручно! , так як, можна слухати наприклад FLACK з телефону, або інші формати. Іденевелика затримка при перемиканні пісень, але всі пісні граютьчудово! Клацнути треки, як і раніше, можна з мультикерма. У мененемає свого підсилювача в авто, і мені здалося, що пісні з блютузумають найкраще звучання… Думаю це залежить від ЦАПа та підсилювача, вбудованого в сам телефон (у мене Samsung Note 20 Ultra 5G). Так щопо BT можна отримати невеликий приріст якості звуку :) У пристрої єпам'ять, тому якщо ти програвав пісню, і потім зупинився (абоперейшов на флешку) або навіть вимкнув програвач на телефоні, принатисканні "BT Audio" включається саме та пісня, саме на томумоменті, і на тому ж плеєрі. До речі! , гучність регулюється втелефоні і в машині окремо ... Як би пояснити, тобто я можу нателефоні гучність зробити 100% та на магнітолі 100%. Причому перші100 не є другими 100 🤯 Якщо зовсім просто, припустимо:На магнітолігучність 100, а на телефоні 50, з машини ти вже не можеш зробитиголосніше! АЛЕ можна додати гучності на телефоні до 100, і музикагратиме ще голосніше в машині! АЛЕ, якщо ти знизиш гучність накермі, знизиться гучність магнітоли, а не телефону ... Як то так)Тепер ложка дьогтю ... Якщо без BT модуля, флешка читалася дужешвидко, то з ним, починається невелика тупіжка ... Після включеннязапалювання, пісня, на якій зупинилися, починає грати майжемиттєво, АЛЕ деякі кнопки управління активуються не відразу, ачерез секунд 10-15, наприклад, кнопка "Folder List" - видно, яквона не активна на одному з фото. Так само при перегортанні папок, і списку пісень у них тепер йде невелика затримка насекунду-півтори. Це трохи дратує, тому що спочатку такого небуло, потрібно звикнути ... Так само, при включенні запалення, підключення телефону до модуля займає приблизно 10-20 секунд ... Чиставити такий модуль? - Однозначно! Це вкрай зручно для здійсненнятелефонних дзвінків, а якщо призвичаїтися, легко набираєш потрібнийномер голосовою командою, загалом для тих, хто їздить на механіці —Маст Хев 100%.

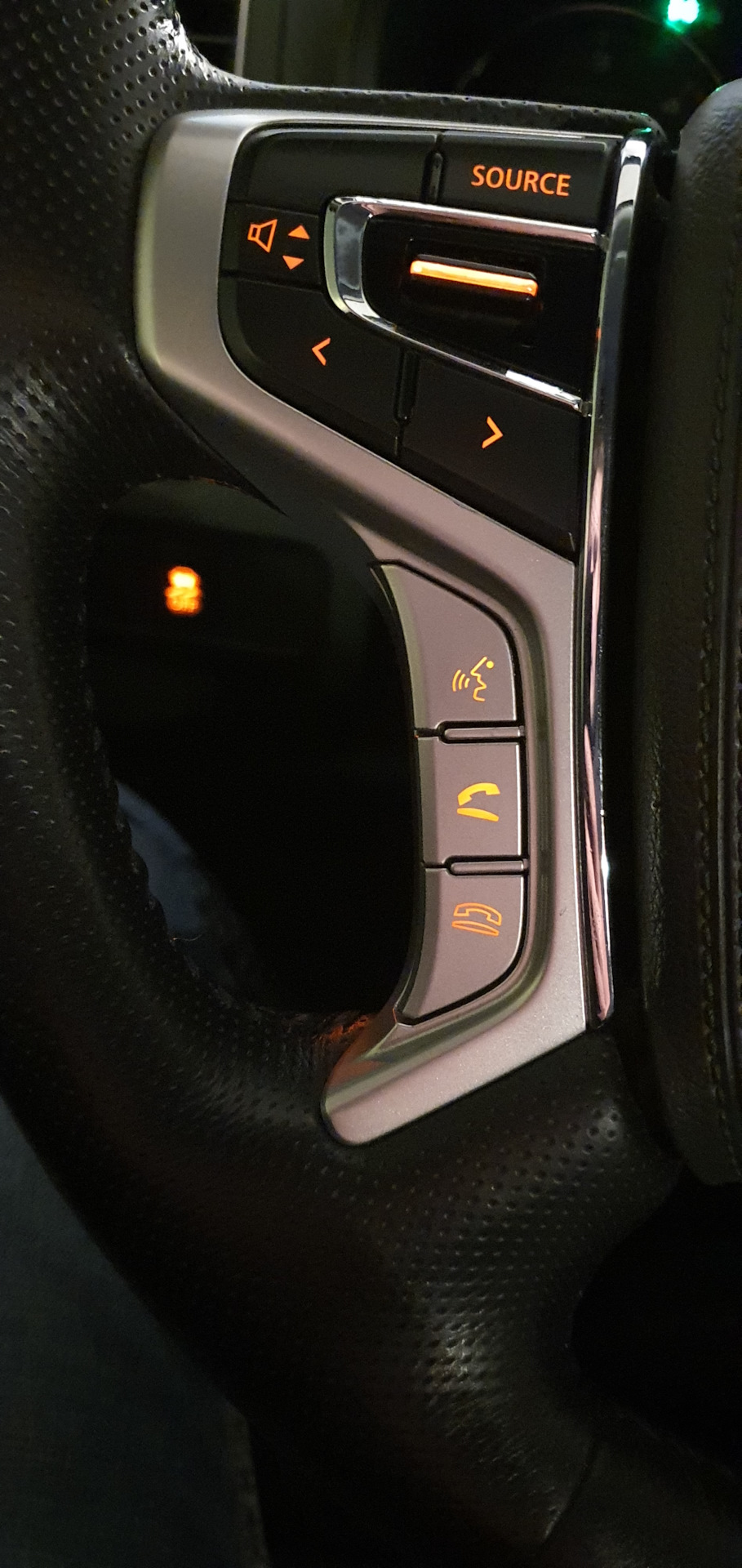

:Тепер повністю всі кнопки на кермі активні, а кнопкою "Source"можна легко перемикатися між джерелами музики (радіо, Диск, USB, BT-модуль)
:на сайті MMC-manuals.ru лежить ось така прошивка для …084 блоку, остання:"v.19.00.000 (8785A084)" а на моєму блоці, версія:50.00.000, судячи з цифр, ще більш остання (дивіться наостанньому фото), але такої прошивки немає на сайті… Яка прошивканайновіша 🤔

Запчасти на фото:8785A084Запчасти на фото:8785A051Запчасти нафото:8785A084
"так що по BT можна отримати невеликий приріст якості звуку :) Упристрої є пам'ять, тому якщо ти програвав пісню, і потім зупинився (або перейшов на флешку) або навіть вимкнув програвач на телефоні, при натисканні "BT Audio" включається саме та пісня, саме на томумоменті, і на тому ж плеєрі. До речі! , гучність регулюється втелефоні і в машині окремо ... Як би пояснити, тобто я можу нателефоні гучність зробити 100% та на магнітолі 100%. Причому перші100 не є другими 100 🤯 Якщо зовсім просто, припустимо:На магнітолігучність 100, а на телефоні 50, з машини ти вже не можеш зробитиголосніше! АЛЕ можна додати гучності на телефоні до 100, і музикагратиме ще голосніше в машині! АЛЕ, якщо ти знизиш гучність накермі, знизиться гучність магнітоли, а не телефону ... Як то так)Тепер ложка дьогтю ... Якщо без BT модуля, флешка читалася дужешвидко, то з ним, починається невелика тупіжка ... Після включеннязапалювання, пісня, на якій зупинилися, починає грати майжемиттєво, АЛЕ деякі кнопки управління активуються не відразу, ачерез секунд 10-15, наприклад, кнопка "Folder List" - видно, яквона не активна на одному з фото. Так само при перегортанні папок, і списку пісень у них тепер йде невелика затримка насекунду-півтори. Це трохи дратує, тому що спочатку такого небуло, потрібно звикнути ... Так само, при включенні запалення, підключення телефону до модуля займає приблизно 10-20 секунд ... Чиставити такий модуль? - Однозначно! Це вкрай зручно для здійсненнятелефонних дзвінків, а якщо призвичаїтися, легко набираєш потрібнийномер голосовою командою, загалом для тих, хто їздить на механіці —Маст Хев 100%.
:Тепер повністю всі кнопки на кермі активні, а кнопкою "Source"можна легко перемикатися між джерелами музики (радіо, Диск, USB, BT-модуль)
:на сайті MMC-manuals.ru лежить ось така прошивка для …084 блоку, остання:"v.19.00.000 (8785A084)" а на моєму блоці, версія:50.00.000, судячи з цифр, ще більш остання (дивіться наостанньому фото), але такої прошивки немає на сайті… Яка прошивканайновіша 🤔Запчасти на фото:8785A084Запчасти нафото:8785A051Запчасти на фото:8785A084
"так що по BT можна отримати невеликий приріст якості звуку :) Упристрої є пам'ять, тому якщо ти програвав пісню, і потім зупинився (або перейшов на флешку) або навіть вимкнув програвач на телефоні, при натисканні "BT Audio" включається саме та пісня, саме на томумоменті, і на тому ж плеєрі. До речі! , гучність регулюється втелефоні і в машині окремо ... Як би пояснити, тобто я можу нателефоні гучність зробити 100% та на магнітолі 100%. Причому перші100 не є другими 100 🤯 Якщо зовсім просто, припустимо:На магнітолігучність 100, а на телефоні 50, з машини ти вже не можеш зробитиголосніше! АЛЕ можна додати гучності на телефоні до 100, і музикагратиме ще голосніше в машині! АЛЕ, якщо ти знизиш гучність накермі, знизиться гучність магнітоли, а не телефону ... Як то так)Тепер ложка дьогтю ... Якщо без BT модуля, флешка читалася дужешвидко, то з ним, починається невелика тупіжка ... Після включеннязапалювання, пісня, на якій зупинилися, починає грати майжемиттєво, АЛЕ деякі кнопки управління активуються не відразу, ачерез секунд 10-15, наприклад, кнопка "Folder List" - видно, яквона не активна на одному з фото. Так само при перегортанні папок, і списку пісень у них тепер йде невелика затримка насекунду-півтори. Це трохи дратує, тому що спочатку такого небуло, потрібно звикнути ... Так само, при включенні запалення, підключення телефону до модуля займає приблизно 10-20 секунд ... Чиставити такий модуль? - Однозначно! Це вкрай зручно для здійсненнятелефонних дзвінків, а якщо призвичаїтися, легко набираєш потрібнийномер голосовою командою, загалом для тих, хто їздить на механіці —Маст Хев 100%.
:Тепер повністю всі кнопки на кермі активні, а кнопкою "Source"можна легко перемикатися між джерелами музики (радіо, Диск, USB, BT-модуль)
:на сайті MMC-manuals.ru лежить ось така прошивка для …084 блоку, остання:"v.19.00.000 (8785A084)" а на моєму блоці, версія:50.00.000, судячи з цифр, ще більш остання (дивіться наостанньому фото), але такої прошивки немає на сайті… Яка прошивканайновіша 🤔Запчасти на фото:8785A084Запчасти нафото:8785A051Запчасти на фото:8785A084
"причому перші 100 не є другими 100 🤯 Якщо зовсім просто, припустимо:На магнітолі гучність 100, а на телефоні 50, з машини тивже не можеш зробити голосніше! АЛЕ можна додати гучності нателефоні до 100, і музика гратиме ще голосніше в машині! АЛЕ, якщоти знизиш гучність на кермі, знизиться гучність магнітоли, а нетелефону ... Як то так) Тепер ложка дьогтю ... Якщо без BT модуля, флешка читалася дуже швидко, то з ним, починається невелика тупіжка... Після включення запалювання, пісня, на якій зупинилися, починаєграти майже миттєво, АЛЕ деякі кнопки управління активуються невідразу, а через секунд 10-15, наприклад, кнопка "Folder List" -видно, як вона не активна на одному з фото. Так само приперегортанні папок, і списку пісень у них тепер йде невеликазатримка на секунду-півтори. Це трохи дратує, тому що спочаткутакого небуло, потрібно звикнути ... Так само, при включеннізапалення, підключення телефону до модуля займає приблизно 10-20секунд ... Чи ставити такий модуль? - Однозначно! Це вкрай зручнодля здійснення телефонних дзвінків, а якщо призвичаїтися, легконабираєш потрібний номер голосовою командою, загалом для тих, хтоїздить на механіці — Маст Хев 100%.
:Тепер повністю всі кнопки на кермі активні, а кнопкою "Source"можна легко перемикатися між джерелами музики (радіо, Диск, USB, BT-модуль)
:на сайті MMC-manuals.ru лежить ось така прошивка для …084 блоку, остання:"v.19.00.000 (8785A084)" а на моєму блоці, версія:50.00.000, судячи з цифр, ще більш остання (дивіться наостанньому фото), але такої прошивки немає на сайті… Яка прошивканайновіша 🤔Запчасти на фото:8785A084Запчасти нафото:8785A051Запчасти на фото:8785A084
"причому перші 100 не є другими 100 🤯 Якщо зовсім просто, припустимо:На магнітолі гучність 100, а на телефоні 50, з машини тивже не можеш зробити голосніше! АЛЕ можна додати гучності нателефоні до 100, і музика гратиме ще голосніше в машині! АЛЕ, якщоти знизиш гучність на кермі, знизиться гучність магнітоли, а нетелефону ... Як то так) Тепер ложка дьогтю ... Якщо без BT модуля, флешка читалася дуже швидко, то з ним, починається невелика тупіжка... Після включення запалювання, пісня, на якій зупинилися, починаєграти майже миттєво, АЛЕ деякі кнопки управління активуються невідразу, а через секунд 10-15, наприклад, кнопка "Folder List" -видно, як вона не активна на одному з фото. Так само приперегортанні папок, і списку пісень у них тепер йде невеликазатримка на секунду-півтори. Це трохи дратує, тому що спочаткутакого небуло, потрібно звикнути ... Так само, при включеннізапалення, підключення телефону до модуля займає приблизно 10-20секунд ... Чи ставити такий модуль? - Однозначно! Це вкрай зручнодля здійснення телефонних дзвінків, а якщо призвичаїтися, легконабираєш потрібний номер голосовою командою, загалом для тих, хтоїздить на механіці — Маст Хев 100%.
:Тепер повністю всі кнопки на кермі активні, а кнопкою "Source"можна легко перемикатися між джерелами музики (радіо, Диск, USB, BT-модуль)
:на сайті MMC-manuals.ru лежить ось така прошивка для …084 блоку, остання:"v.19.00.000 (8785A084)" а на моєму блоці, версія:50.00.000, судячи з цифр, ще більш остання (дивіться наостанньому фото), але такої прошивки немає на сайті… Яка прошивканайновіша 🤔Запчасти на фото:8785A084Запчасти нафото:8785A051Запчасти на фото:8785A084
"підключення телефону до модуля займає приблизно 10-20 секунд… Чиставити такий модуль? - Однозначно! Це вкрай зручно для здійсненнятелефонних дзвінків, а якщо призвичаїтися, легко набираєш потрібнийномер голосовою командою, загалом для тих, хто їздить на механіці —Маст Хев 100%.
