Прикладка вкладишів шатунів і замір зазору в ліжку розподільного валу

Бугель 5
Предзбиральна збірка триває.
Сьогодні поміряв масляні зазори в шатунних вкладишах і обмірявліжко розподільного валу після ремонту.
Таким чином, по порядку.

За книжкою мені потрібні були шатунні вкладиші груп С і D.
Щоб не пошитися — купив спочатку по одній штуці і вирішив примірятина колінвалу.
Ось що вийшло:

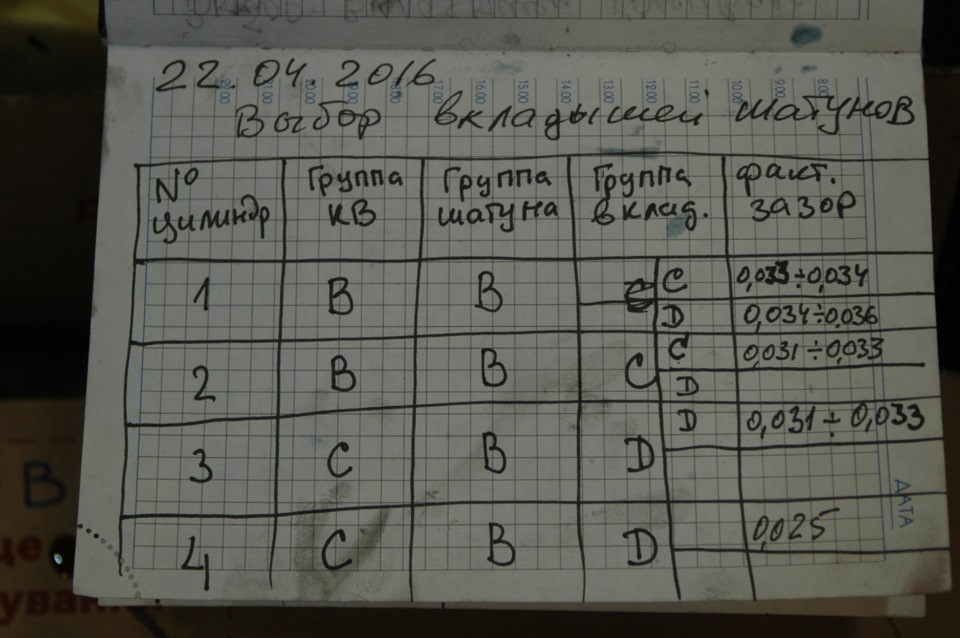

Прикладка шатунних вкладишів.

По всіх шийках зазор у центрі допуску — так що нічого більшемудрувати не буду, докуплю ще по одному вкладишу і можна остаточнозбирати. Розпредвал.
Головка була міцно перегріта, а тому вигнута дугою.
Тому шліфувалась нижня площина і, звичайно ж, різалася нова постільрозподвала і посадкові місця для сальників.

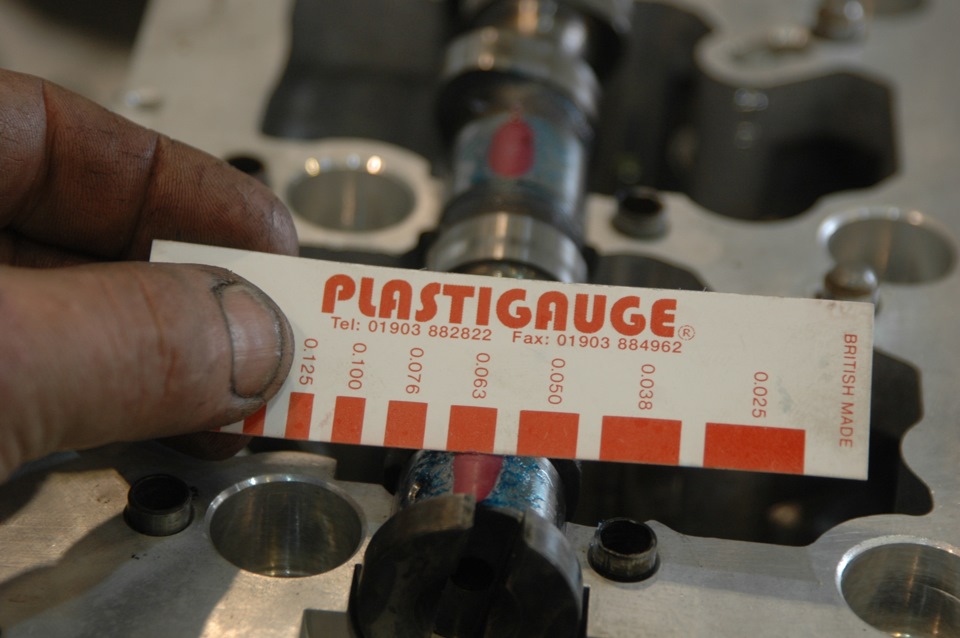

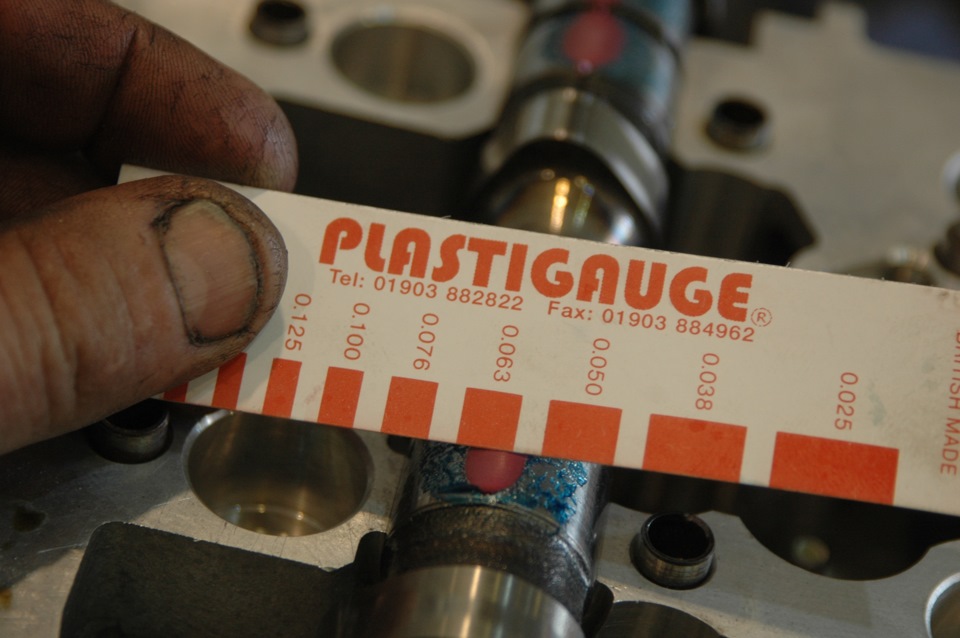

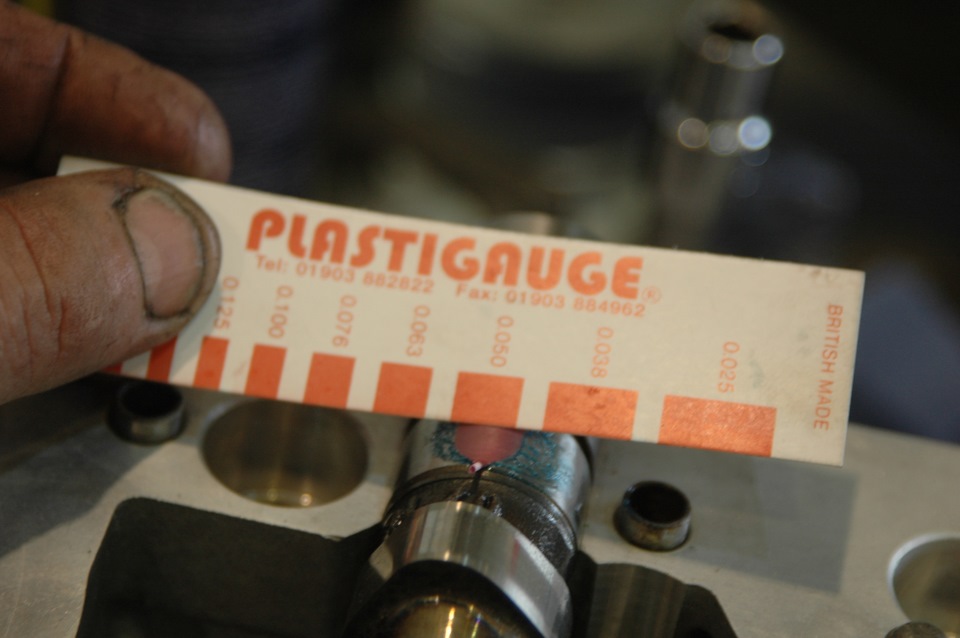

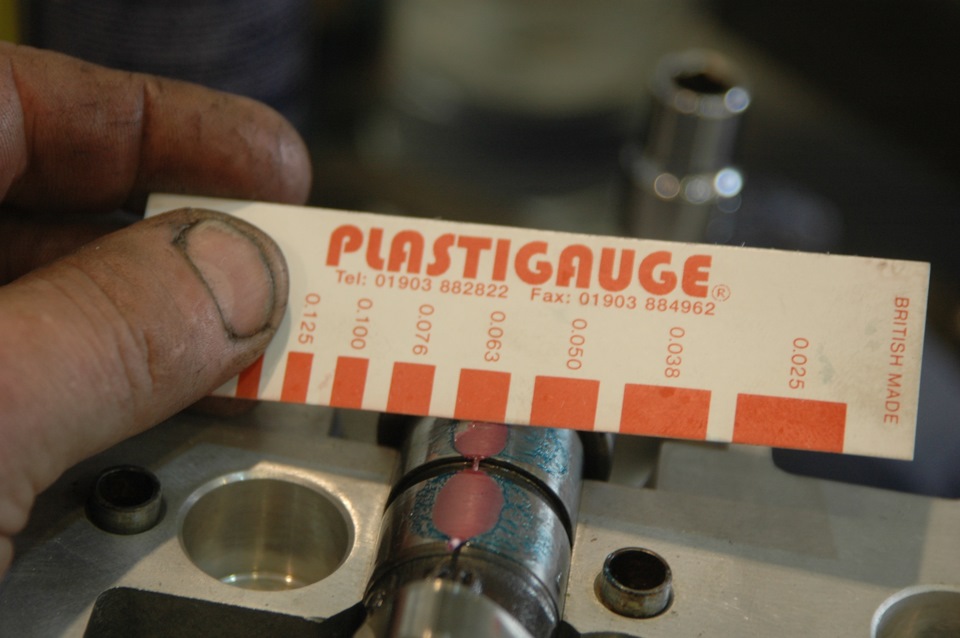

Ось які зазори вийшли:Бугель 1.1 Бугель 1.2 Бугель 2 Бугель 3Бугель 4 Підсумкова таблиця виміру ліжка распредвала
> Загальний вигляд
Прикладка кришки. Кришка фарбована - ГБЦ немає Прикладка шестернірозподільного валу. В основному для малювання креслень.
