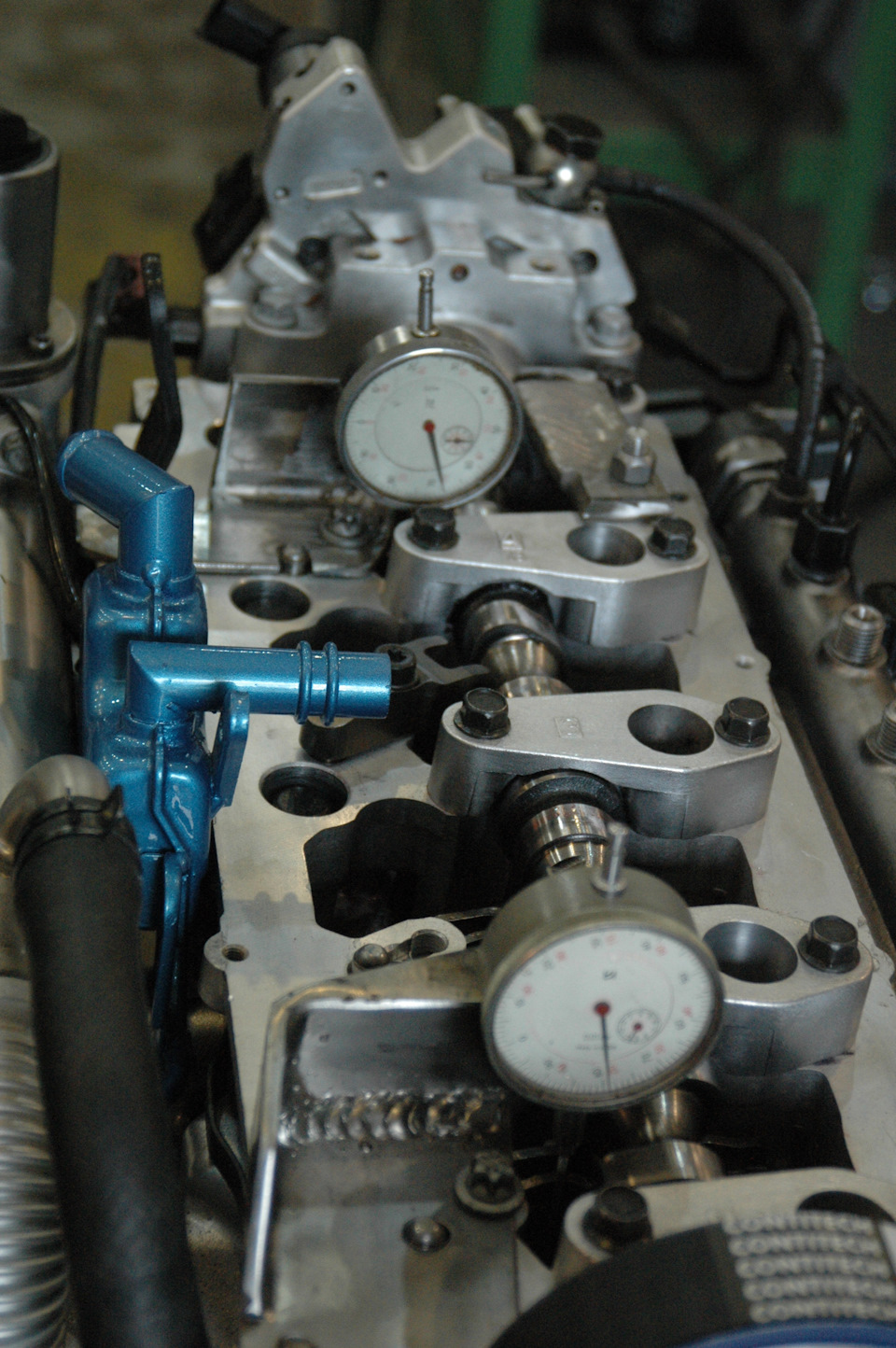

Близький індикатор спирається через отвір для форсунки на поршеньпершого циліндра. Розповідає про ВМТ. Далекий індикатор спираєтьсяна рокер впускного клапана четвертого циліндра. Розповідає пропочаток відкривання оного.

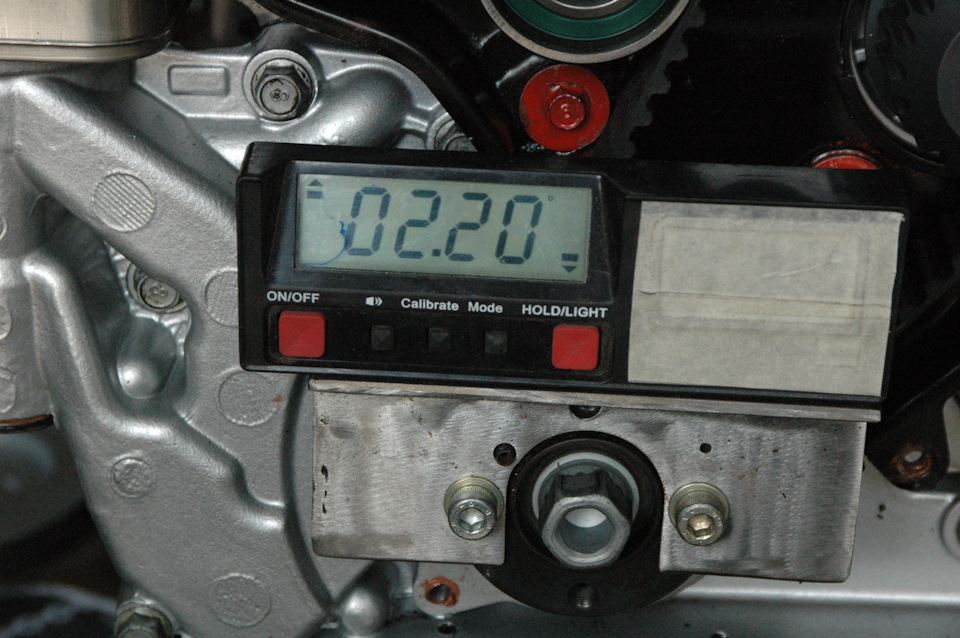

Ще використовував рівень для вимірювання кута повороту КВ. На фотопоказання відповідають ВМТ першого цирліндра

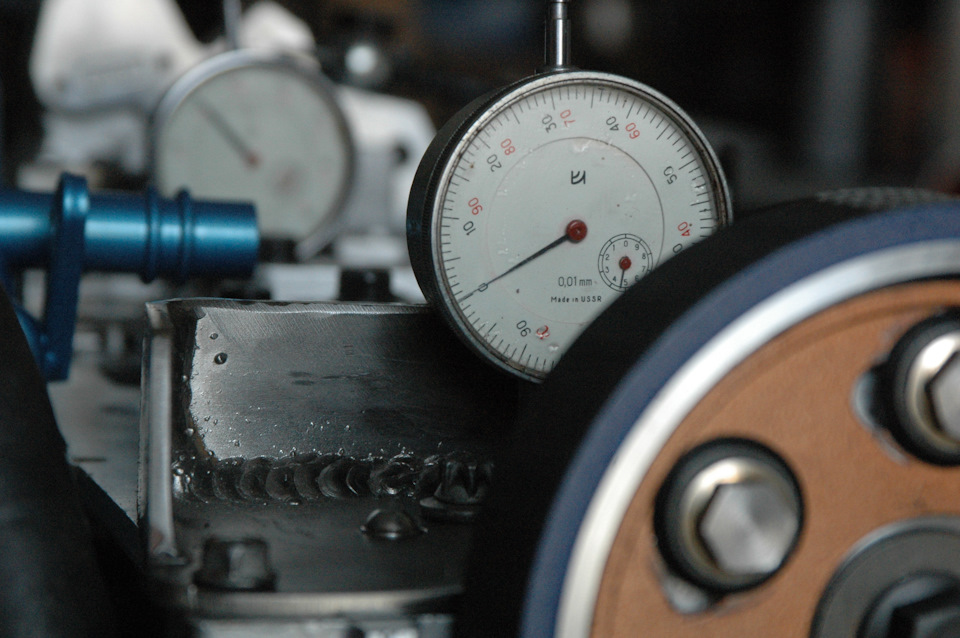

Нуль ближнього індикатора відповідає ВМТ.

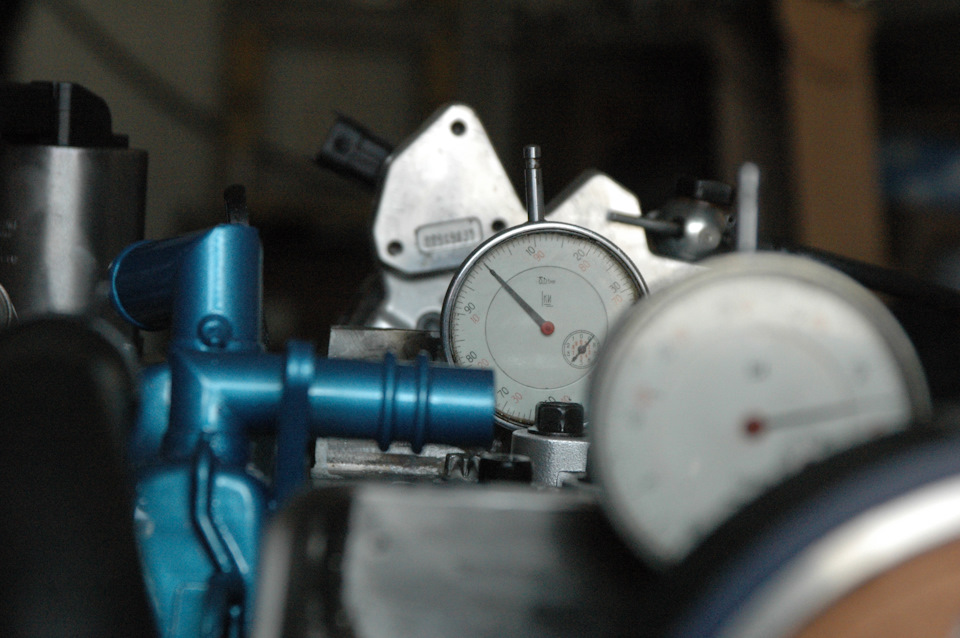

За далеким індикатором знаходимо момент початку відкриття впускногоклапана. Він повинен бути за 7 градусів перед ВМТ.

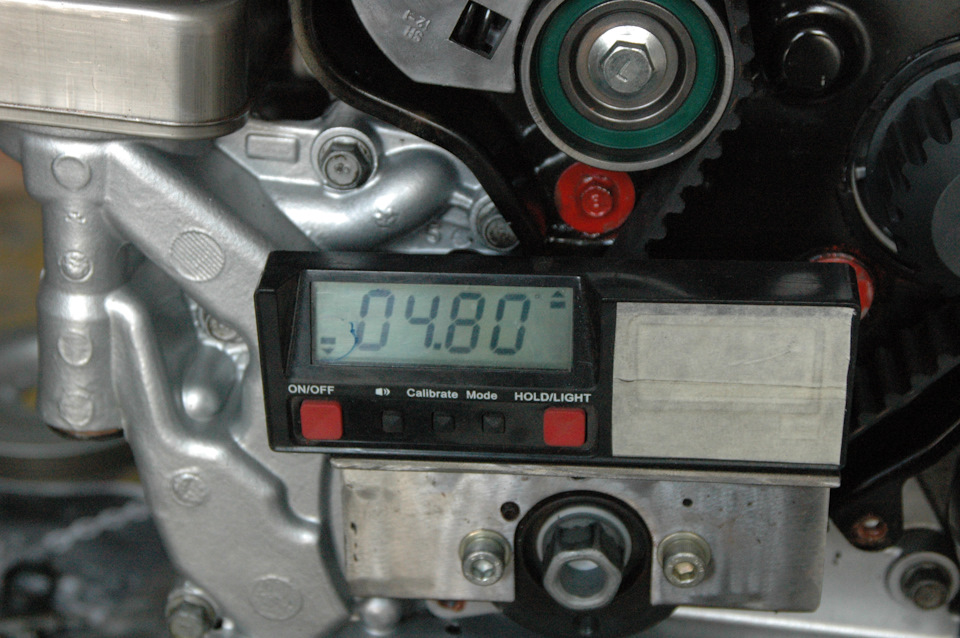

Клапан почав відкриватися — рівень показав — 4, 8 градусів, або 4, 8+2, 2 = 7 градусів, те, що потрібно. І роторі шестірні можнаоцінити, що гра, швидше за все, мала сенс…
Звичайно, це ще не фінішне регулювання — оскільки гідрокоменсаторипорожні, прозорі зазори і в КВ і в РВ.
Треба двигун запустити, накачати гідрики, прокачати масло - і потімвідрегулювати все начисто.
Intake valve Opens (BTDC) 7°
Closes (ABDC) 35°
Exhaust valve Opens (BBDC) 52°
Closes (ATDC) 6°
