…Сиджу в машині, хочу послухати музику. Включаю — магнітола непрацює. Що таке? Ах так, адже немає ключа в замку запалювання. Дуженезручно!
Завдяки світлій голові мого друга CAVA-dp (у реальному життіАндрій), було зроблено дуже корисну доробку — підключення магнітоличерез реле. Залежить від наявності ключа в замку запалення.А щоб, виходячи з машини і закриваючи її, випадково не залишити магнітолувключеною, було зроблено автоматичне вимкнення магнітоли - у разіпостановки автомобіля на охорону працююча магнітола вимикається. Зохорони відбувається автоматичне включення магнітоли на колишнійстанції (треку), з колишньою гучністю, тобто налаштування магнітолипри вимкненні не збиваються. Даний алгоритм роботи магнітолизабезпечується подачею живлення на керуючий провід магнітоли (аСС), який, як правило, відповідає за включення/вимикання магнітоли іпідключається до замку запалювання. Для реалізації цієї функціїможна використовувати стандартне 5 -ти контактне автомобільне релеабо малогабаритне реле. Ми використовували автомобільне реле, нижчеопис схеми підключення.

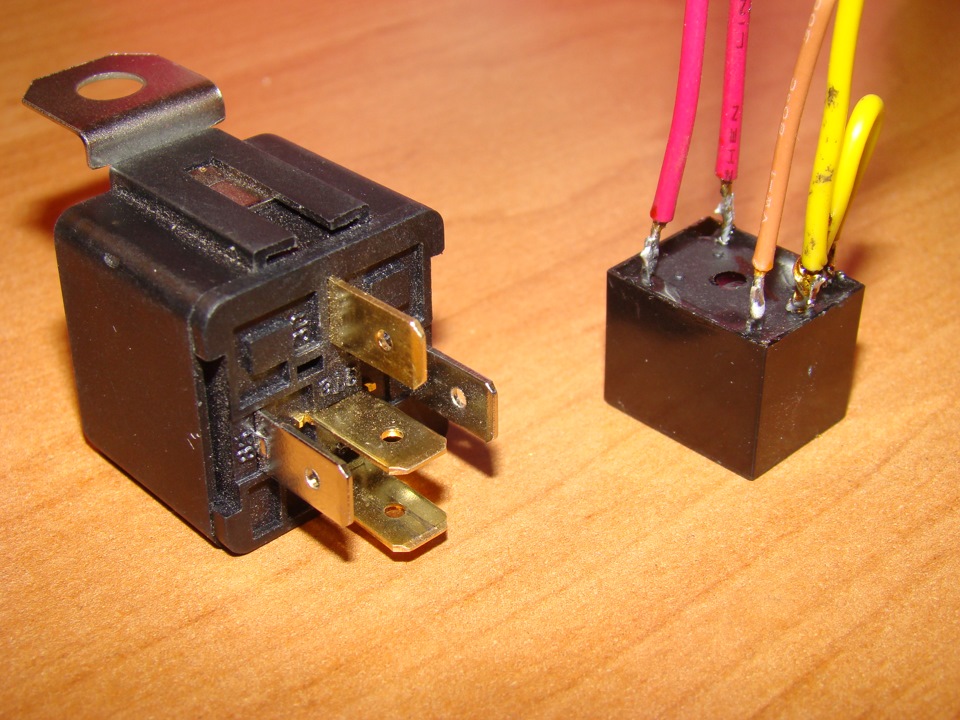

Підключати через 5-ти контактне автомобільне реле (ліворуч на фото)простіше – можна використовувати колодку реле або обтискні клеми зтермоусадкою. У разі підключення через малогабаритне реле (праворучна фото) – дроти до реле необхідно паяти. 300mA, підключаємо доклем 86. Провід живлення (в більшості випадків товстий жовтийпровід) роз'єму магнітоли підключаємо до клем 85 і 30. Далі можливідва варіанти підключення:для варіанта ARM:червоний провід магнітоли (аСС) підключаємо до клем 87а (вона ж клема 88)
— для варіанта ARM:червоний провід магнітоли (аСС) підключаємо доклем 87.
Найпоширенішим підключенням є варіант ARM. Даний провід є у всіхсигналізацій, включаючи найпростіші. Підключення ARMвикористовується рідше і залежить від наявності вільного каналусигналізації.

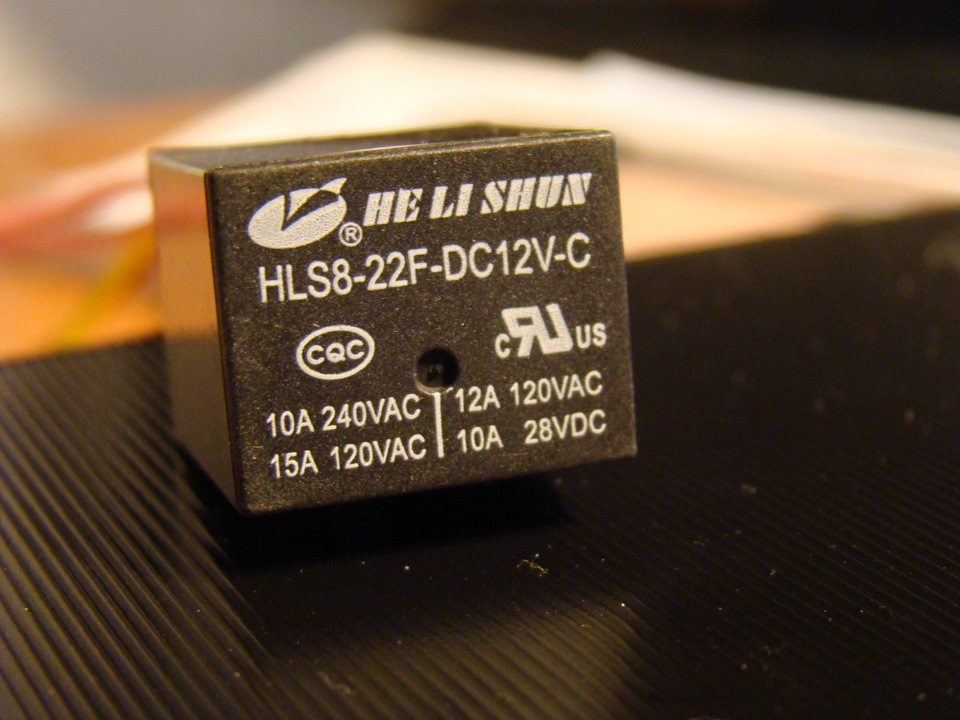

Малогабаритне реле можна купити на радіоринку.
«Технічний маніяк» Андрій CAVA-dp у процесі роботи.
