Виправляємо ще один прорахунок японських інженерів, а саме –відсутність на панелі приладів індикації включених габаритів.Цікавий той факт, що у «старших братів» (Mitsubishi Lancer 2.0 іEvolution) індикація є, а на 1, 6 вирішили заощадити.У чому полягаєекономія незрозуміло, тому що на приладці є необхідний символ, наплаті є місце під патрон, не вистачає тільки лампочки і підключитиживлення.
< Враховуючи те, що збирався повністю розбирати щиток приладів, вирішив відразу замінити і лампочки підсвічування приладів +лампочку підсвічування одометра Всі лампочки були робочі, і не можусказати, що не влаштовувала яскравість підсвічування Причиною сталаінформація з інтернету про те, що в процесі експлуатації можливе«підгоряння» світлофільтрів на даних лампочках, внаслідок чогопідсвічування стає трохи тьмянішим. Інтернеті.

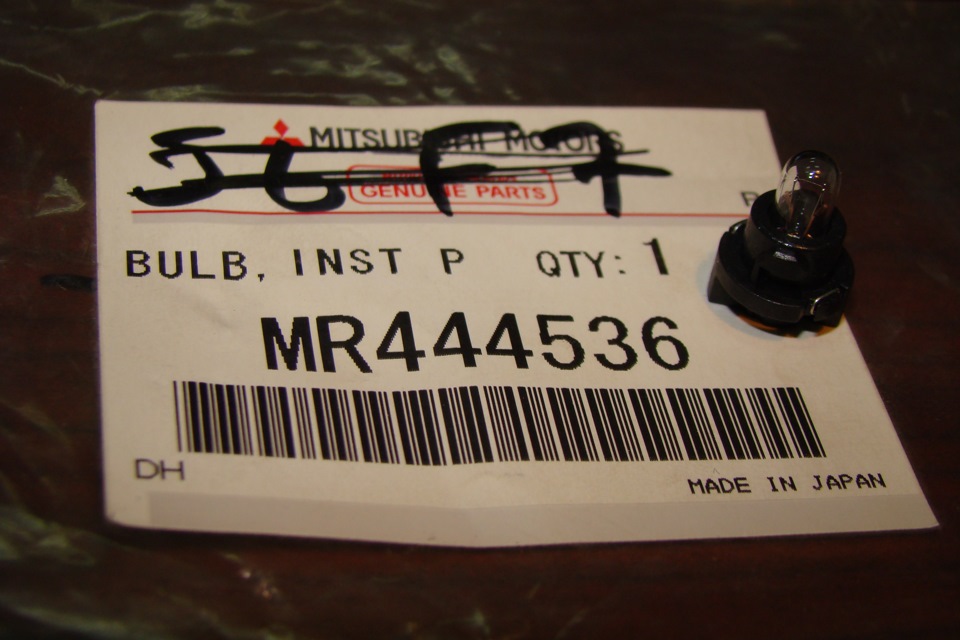

Лампочка індикації включених габаритів має о\н MR444536. Такілампочки використовуються для підсвічування всіх символів на панеліприладів. Зібравши необхідну інформацію - приступаємо до роботи.Приладова панель вже була демонтована і розібрана (див. Запис у БЖ "стайлінг панелі приладів"), знімаємо ззаду екран (коричневапанелька на 4-х саморізах). Підсвічуючи ліхтариком зі зворотногобоку панелі, знаходимо цю незадіяну іконку (вона в районі покажчикаповороту "стрілочка праворуч"). На платі бачимо, що до місцявстановлення патрона лампочки немає потрібних доріжок, тобто. Немаєхарчування. Виправлятимемо за допомогою паяльника і невеликогошматочка дроту.
«Мінус» — з'єднуємо контакт з найближчою доріжкою на платі (див.фото нижче). «Плюс» - необхідний контакт не так близько, томуберемо провід довжиною приблизно 10 см і припаюємо його до ніжки 14синього роз'єму. Паяємо не по центру контакту, а ближче до йогозовнішнього краю — щоб можна було потім без особливих зусильвставити і провернути патрон лампочки.

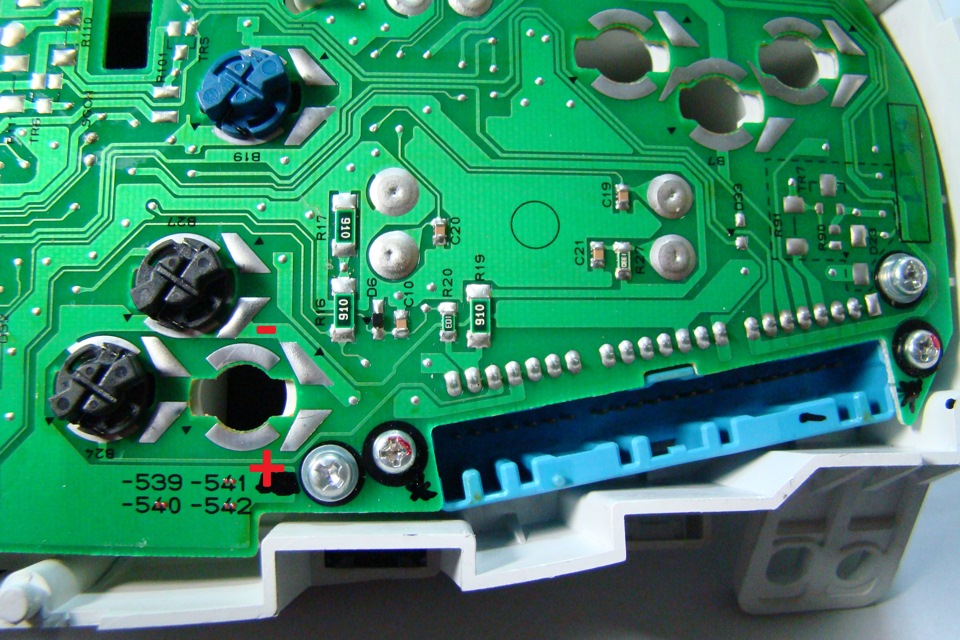

Так було ДО…

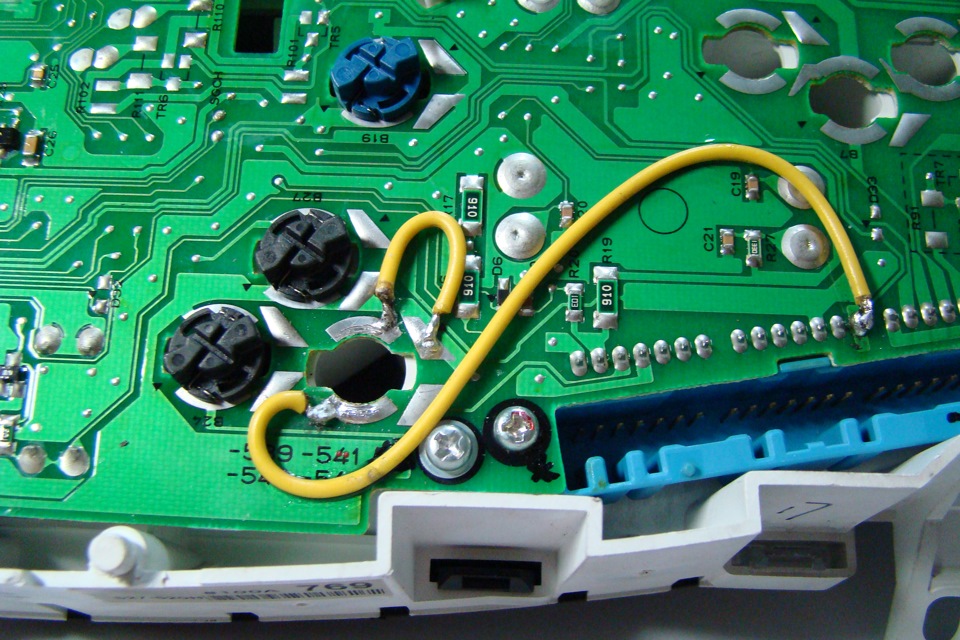

… так стало ПІСЛЯ. >
Після завершення паяння, провід був приклеєний до плати суперклеєму кількох місцях, щоб не бовтався.

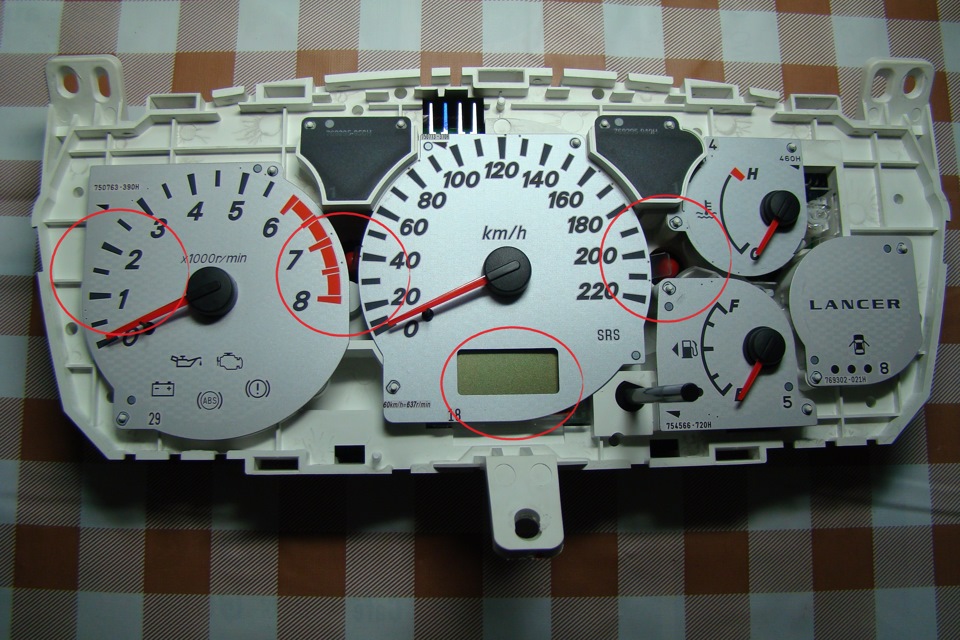

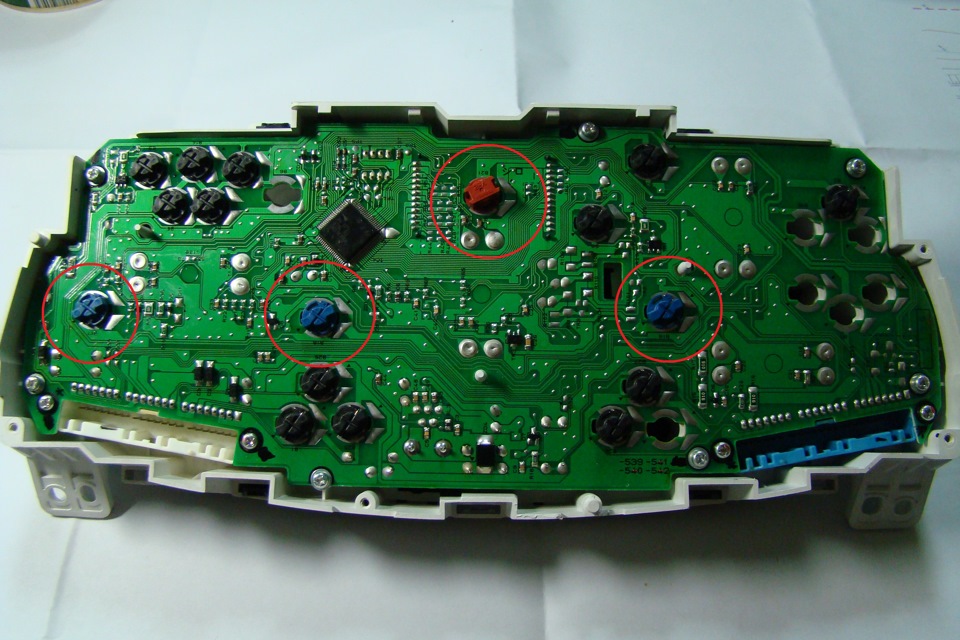

Червоними колами відмічені місця, де знаходяться лампочкипідсвічування приладової панелі та одометра.
Лампочки підсвічування приладової панелі (встановлюються 3 шт.)мають о\н MR975280, а лампочка підсвічування одометра (встановлюється 1 шт.) має о\н MN134601.
На фото видно різниця між новими та старими лампочками. Підгоряннята затемнення світлофільтрів -результат 5 років експлуатаціїавтомобіля. Радує око індикатор на панелі приладів і те, щопідсвічування панелі та одометра стало більш яскравим ірівномірним. Навіть днем, коли підсвічування приладів не так видно, індикатор підкаже про включені габарити.
Я радий черговому корисному доопрацюванню!
