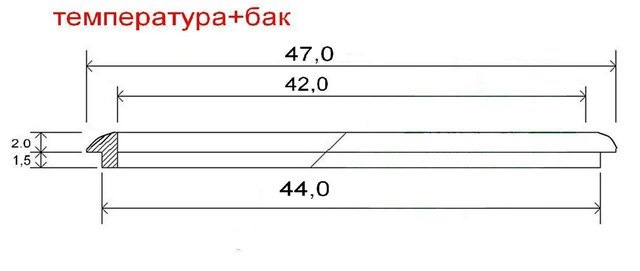

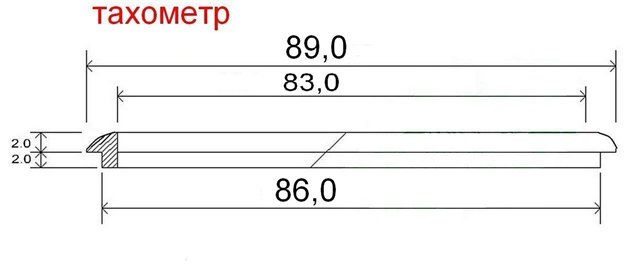

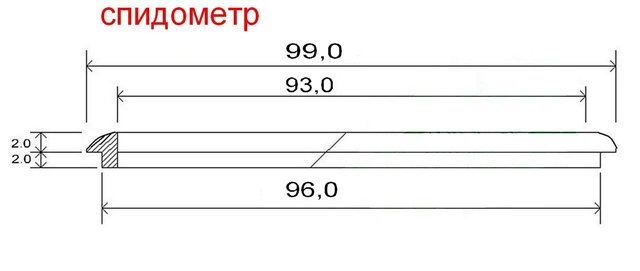

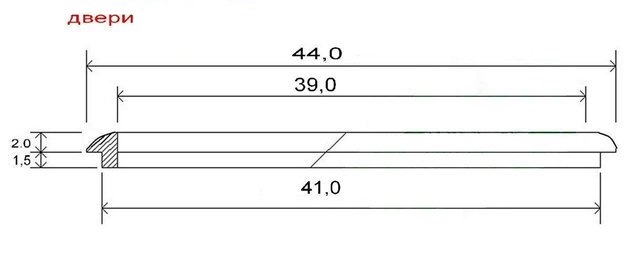

Креслення кілець та їх розміри з Mitsubishi Ukrainian Forum.
Дружина подарувала мені книгу з ремонту «Mitsubishi Lancer IX» відвидавництва «Третій Рим». У зв'язку з цим відпала необхідністьшукати в інтернеті інформацію зі зняття приладки.Користуючиськнигою, в кот.Описані покрокові дії, акуратно зняв і розібравпанель приладів.
«Маска» приладової панелі. По колу кожного колодязя є поглиблення —ідеально підходить для встановлення кілець. Потім приступив доінсталяції. Набагато простіше було спочатку обтягнути приладкукарбоновою плівкою, а потім клеїти алюмінієві кільця. Але в цьомувипадку кільця довелося б клеїти поверх плівки. Я ж хотів, длякращої їхньої фіксації, клеїти прямо на пластмасу, тобто. На чиступоверхню маски панелі приладів. Тому спочатку довелосявстановлювати кільця і тільки потім обтягувати приладову панелькарбоновою плівкою.
Для монтажу в основному використовував клей «Момент». Через добупісля його висихання супер-клеєм «точково» підклеював у місцях, дебули сумніви щодо надійності фіксації.

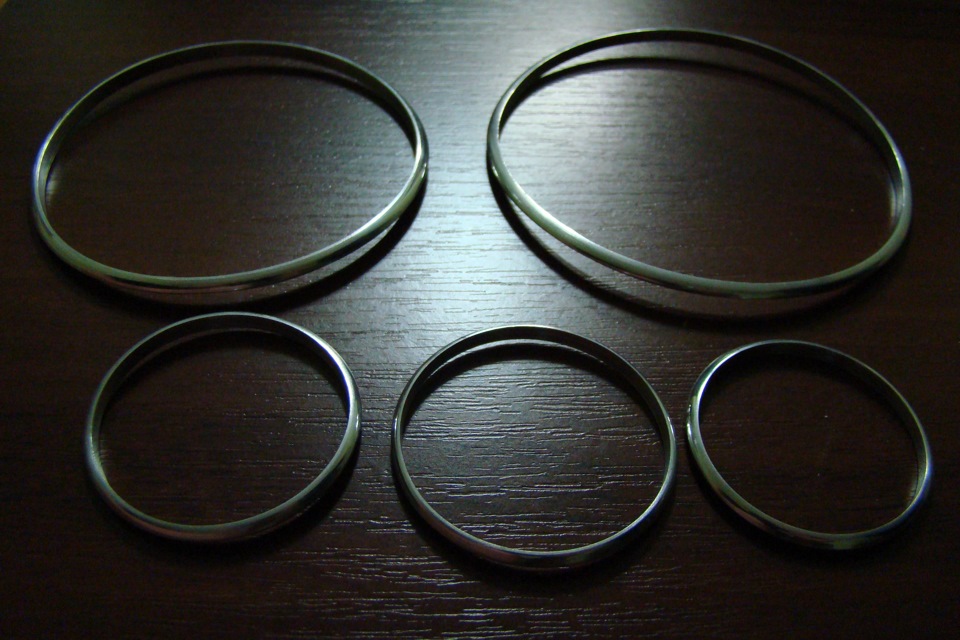

Т.К. Кільця овальні та вигнуті – у них лише одне правильнерозташування на колодязях. До того ж були невеликі питання щодоточності виготовлення посадкового місця на кільцях, а відповідно іщільності прилягання. Тому, щоб встановити кільця без зазорів -перед установкою багаторазово приміряв, вибираючи правильнерозташування кілець на колодязі. Вибравши те єдине йогорозташування - ставив олівцем мітки на кільцях та приладку. Даліпромазуємо кільця та посадкові місця на колодязях клеєм «Момент».Чекаємо 10-15 хвилин і при установці поєднуємо мітки на кільцях змітками на панелі приладів.
Важливим моментом є кількість клею, що наноситься. Якщо його будебагато - він видавлюватиметься, якщо занадто мало - алюмінієвекільце не буде надійно приклеєно!
Щоб зробити акуратно - витратив два вечори! Найлегше булоінсталювати 3 маленькі кільця. З великими кільцями було набагатоскладніше. Останнім встановлював кільце тахометра:8 спроб неувінчалися успіхом. Віддирав кільце, знімав залишки клею, знежирював… І лише після того, як приклеїв у 9 разів – я залишивсязадоволений результатом.
Коли висох клей, зайнявся обклеюванням приладової панелі карбоновоюплівкою. Процес виявився не складним, я очікував великих труднощів.Головне, було дотриматися кут нахилу ури плівки, щоб він був такимсамим, як на інших елементах передньої панелі. Далі, все затехнологією:накладаємо плівку, розігріваємо феном, вигонкою їїрозгладжуємо та виганяємо бульбашки. Найповільнішим і ретельнимбуло підрізання плівки по зовнішньому колу кільця. Але часу булобагато, руки не тремтіли і ніж був гострим – тому все вийшло, якбуло задумано!
Фото для порівняння:зовнішній вигляд ДО …
…і зовнішній вигляд ПІСЛЯ.<
Якби спочатку знав, що буде настільки багато складнощів – міцно бподумав, перед тим, як починати! Але я не знав про це. :) Тому, отримав бажаний результат:панель приладів з алюмінієвими кільцями ікарбоном виглядає багатше стокове і гармонійно поєднується з рештоюінтер'єру.
Коментарі12
Хочу замовити кільця на свою панель лансера 9 допоможіть. Як і де. Дайте контакти пліз
Кільця виготовляє людина з України — Павло, він є тут на ДРАЙВі — pavel80У личку відправив його контакти, не знаю, допоможе чи ні, відстань таки країна інша...
Мені сподобалося! Прошу контакт по колечкам.Може знаєте де б ще циферблати білого кольору на Lancer взяти?
За циферблатами - не підкажу. Швидше за все прибирання потрібно шукати на розбірках. По кільцях - їх виготовляв Павло, він є тут на ДРАЙВі - pavel80
Тож класно виглядає =) У мене напевно руки не дійдуть ніколи до такого)))
Дойдуть! )))Головне бажання. Найскладніше - почати. А далі - все залежить від терпіння і посидючості.
контакт у приват, підпис
Контакти по кільцях відправив тобі, див. личку.
За контактом - відповів тобі в личку.
Привіт!, добре вийшло, контакт не даси теж замовити?
Креслення не мої, як я писав - взяті з форуму, від виробника.))) Згоден, вони швидше показують розміри кілець, але не їх форму.
а креслення не правильні! по площині прямі, а кільця гнуті =)за роботу 5+ ;)))
