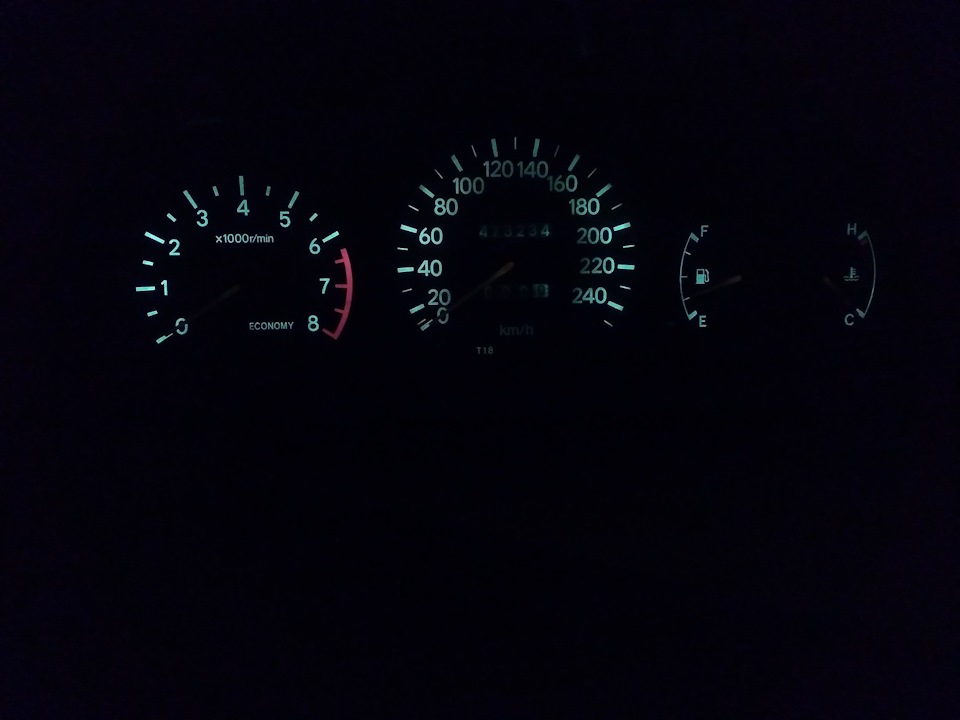

Маємо стокову Т18 з убогим підсвічуванням лампочками в зеленихпрезервативах …

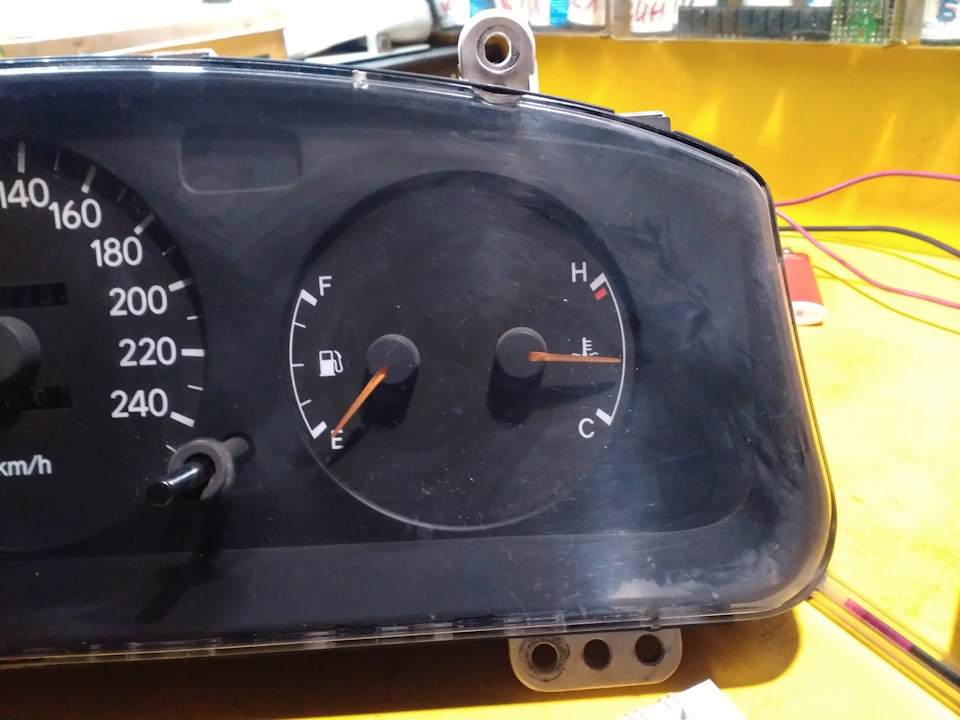

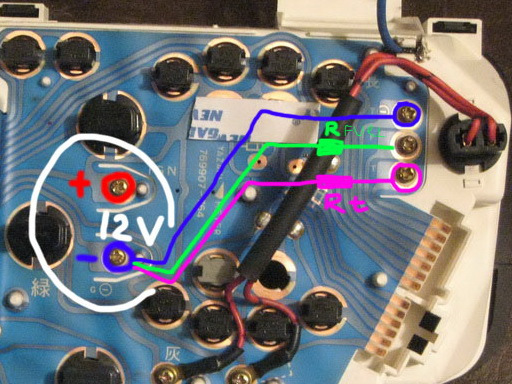

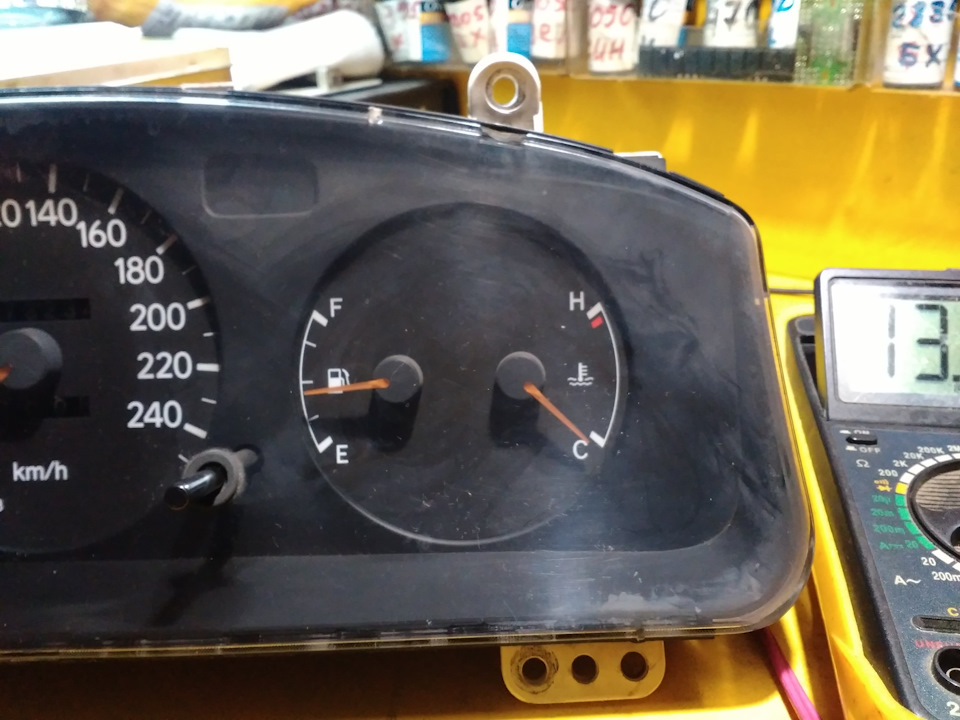

Перед зломом обов'язково тестую стрілки палива та температури. Настолі за допомогою всього одного резистора.Під руку попався МЛТ 0, 5- 51 ом ... Резик древній і 10% і віри написам немає. Стріляти -підійде.Підключати за схемою на фото.

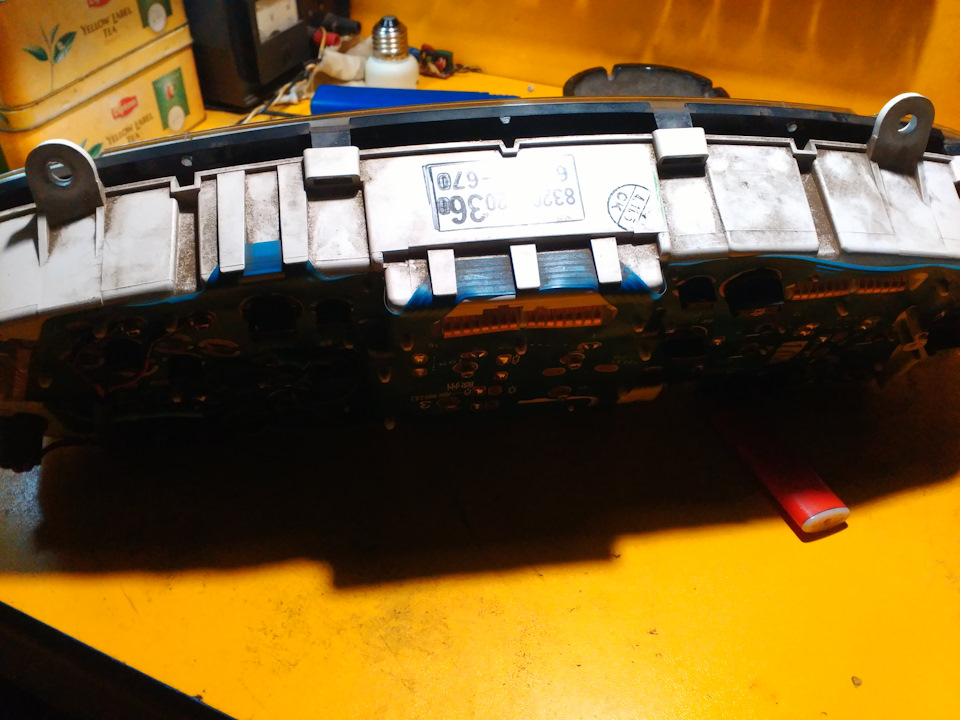

чекати близько 15 хвилин, швидше за все, уповільнення вконструктиві самого моторчика. > Потрібно зняти скло приклеєне дочорної маски, всього 8 засувок і скло відокремлюється. Зняттястрілок до болю просто - необхідний інструмент на фото - заглушкадля слота PCI від старого компа .
Без серветки ніяк, стічні шкали пофарбовані так що навіть дотикпальцем їх може вбити назавжди, а тим більше подряпина залізякою.по щільніше до осі. І одним легким рухом підняти стрілку нагору.досвіду японські приладки Т18, Т16, Т32 дозволяють у такий спосібздригати стрілки безболісно і без втрат а з англійками Т22трапляється біда у вигляді висмикнутого штока і порваної зворотноїпружини на спідометрі і перед зняттям їх потрібно злегкапідігрівати феном.
Далі реальне варварство ... Япи примудрилися припаяти шкали досвітловодів і тут допомагає тільки груба сила і ніж. На всіх шкалах4 ре точки пайки по краях і ще по 2 під кожною стрілкою і їхпотрібно відірвати, не хитаючи при цьому прилади і світловоди.
Тахометр вижив …
Спідометр теж. І температури.
Розібрана і не покалічена!
На сьогодні все! Продовження буде.
