При спробі встановити нові шкали виготовлені TransAutoDialsз'ясувалося що просто так, без доопрацювань шкал і світловодів єпаразитні засвітки попереджувальних іконок і на приладах палива татемператури стрілки просто не дістають до осей приладів.

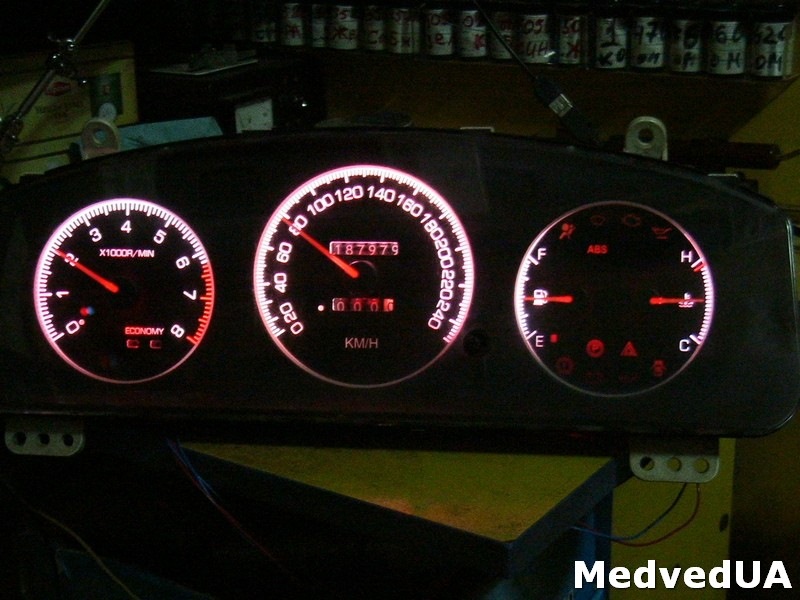

Видно паразитний засвіт іконок.
Всьому виною конструкція штатних шкал - вони зроблені у форміблюдечка а нові плоскі.

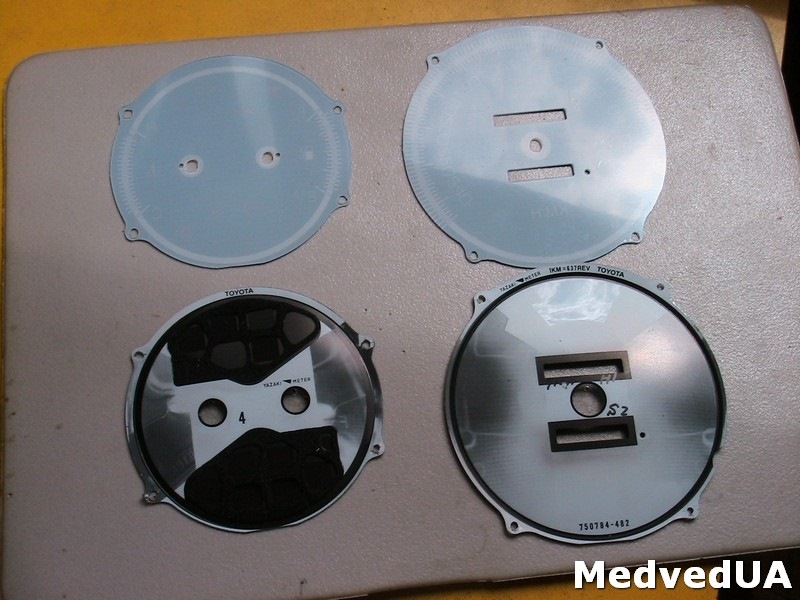

Порівняння шкал.
Допрацьовуватимемо.

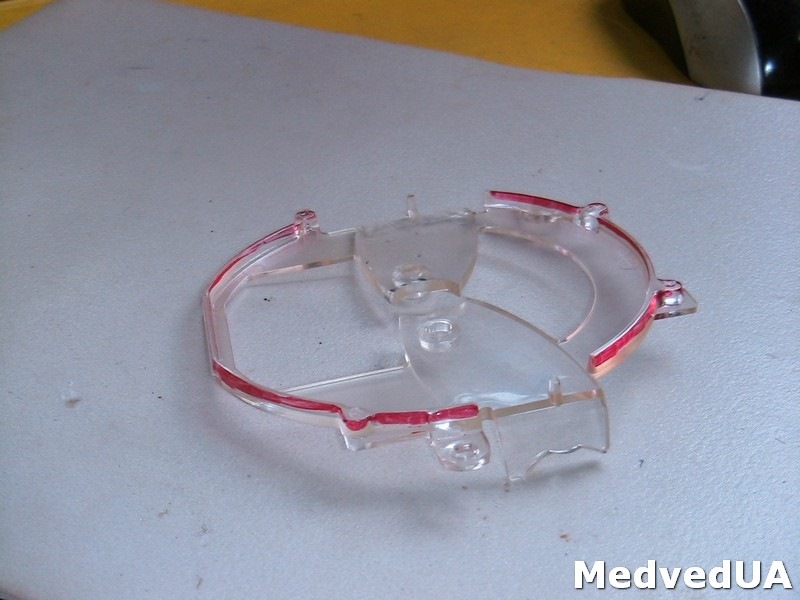

Штатний світловод по периметру має бортик, потрібно його спилятизменшивши висоту як мінімум на 2 мм.

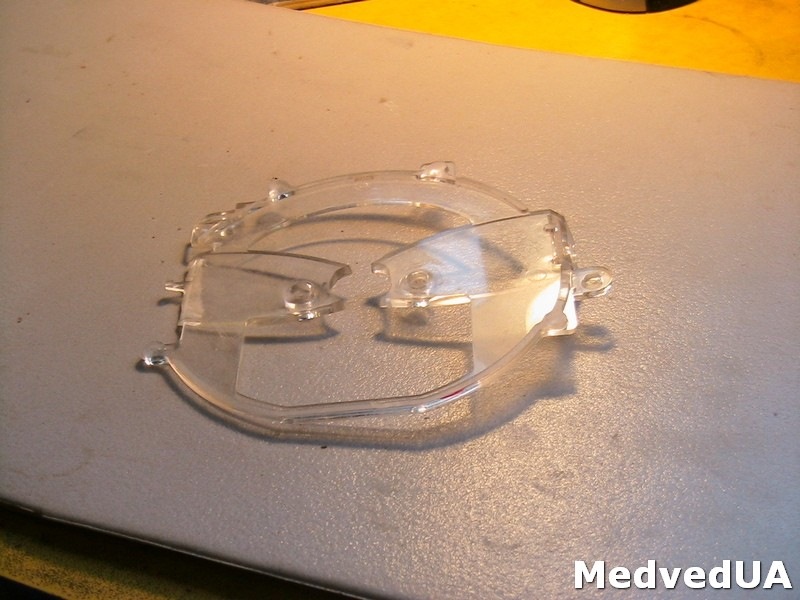

> Так потрібно доопрацювати всі три світловоди.
Якщо підсвічування залишається штатним то центру світловодіввидаляти не потрібно.
Якщо підсвічування буде перероблятися на світлодіодне то якимосьчином потрібно зберегти упори стрілок палива і температури насвітловоді.
Ця приладка перероблялася вже багато разів але упори стрілок насвітловоді ще живі.

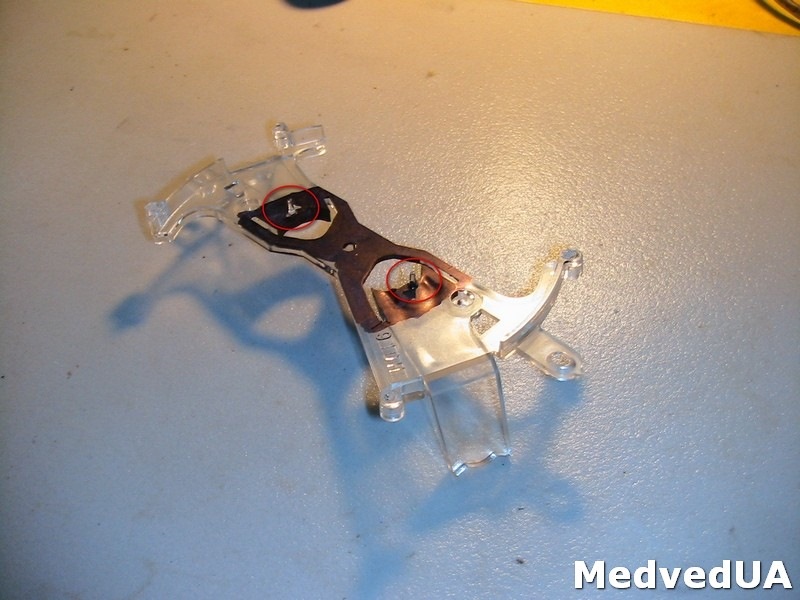

Упори стрілок.
Цього разу вони не вижили і на платі підсвічування стрілокз'явилися два вертикальні штирі для їх заміни.
Шкала тахометра.
Сплен.
Тепер найцікавіше … Прибираю паразитний засвіт іконок.
Потрібно зробити паперові шаблони відбитків колодязів підсвічуванняіконок.
Шаблон.
Зробити за ними наклейки зі сплена і приклеїти на шкалу.
Наклейки на місці.
>
Тепер потрібно підрізати висоту наклейок під кутом дуже гостримканцелярським ножем.
Підрізка.
Ну от і все, шкали на місці, стрілки одягнені включаємопідсвічування і радіємо результату.
Ну ось все на місці.
