Прилади палива та температури нещадно брехали і показували те, щоїм хотілося.
Розкриваємо приладку та оцінюємо візуально що не так.

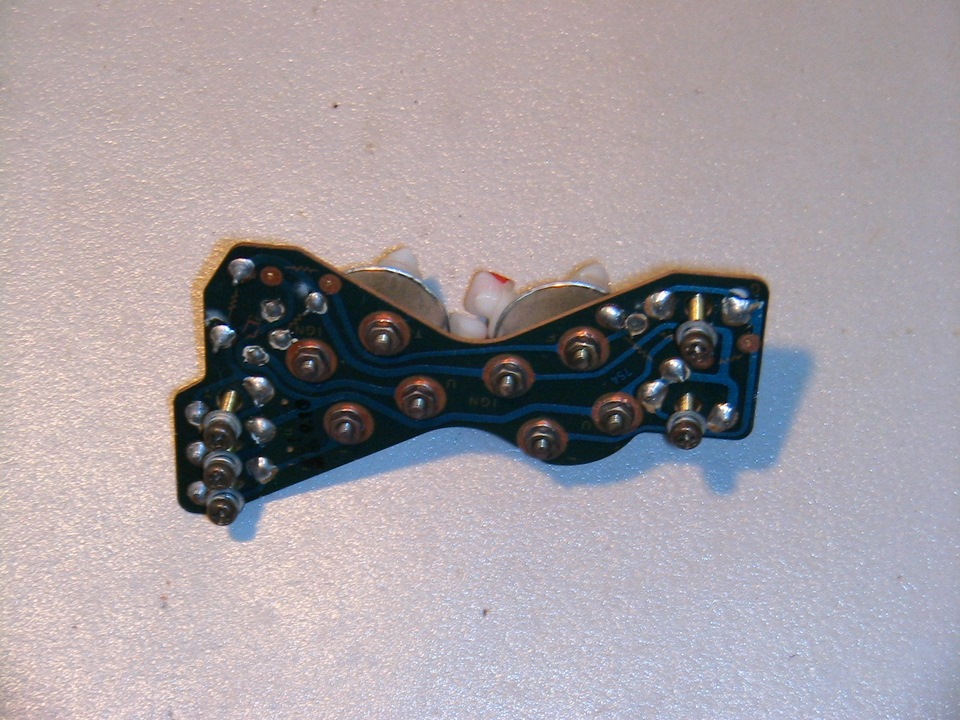

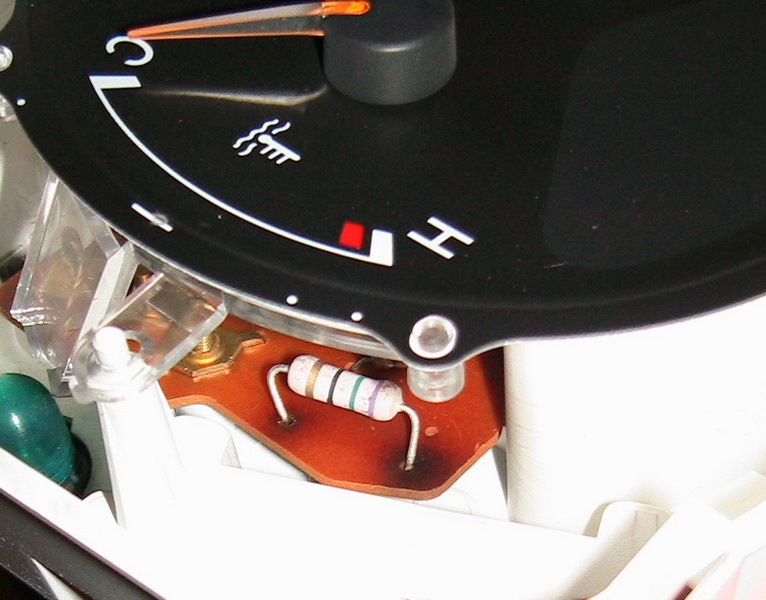

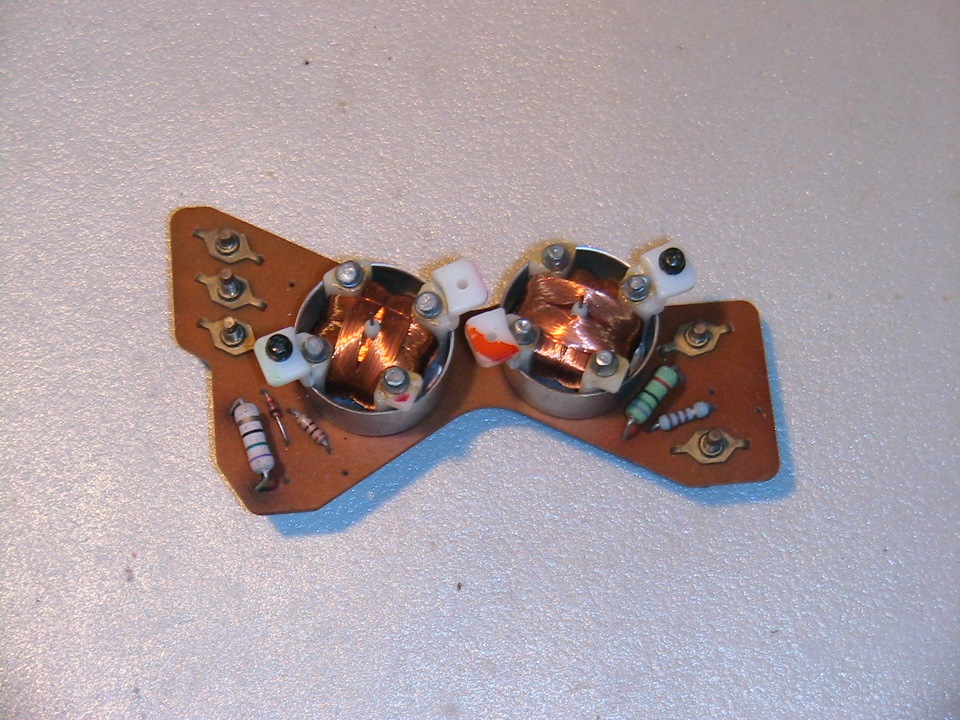

Після зняття маски стало ясно що має місце банальний перегріврезисторів великої потужності на платі. Ось вони чорні плямиперегріву ніжок. Викручуємо кріпильно контактні гвинти, в нашомувипадку їх 5 і виймаємо прилад.
Якщо деталі на платі цілі то стрілки і шкали знімати непотрібно.Зняття стрілок веде до наступного довгого і нудногопроцесу встановлення їх на місце.
Збираємо назад, не забувши добре затягнути контактні гвинти.
Потрібен блок живлення 12В \ 1А і резистор 51ом \ 0, 5 - 1W/

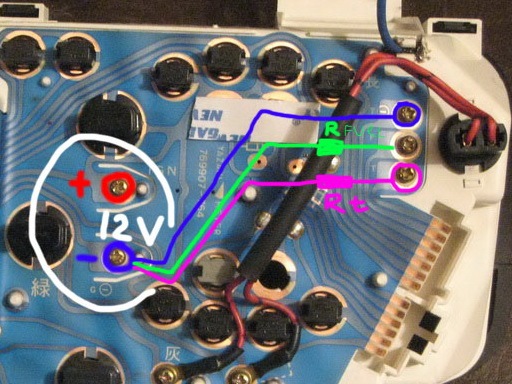

Підключимо харчування та резистор згідно зі схемою.
Схема перевірки
< p>

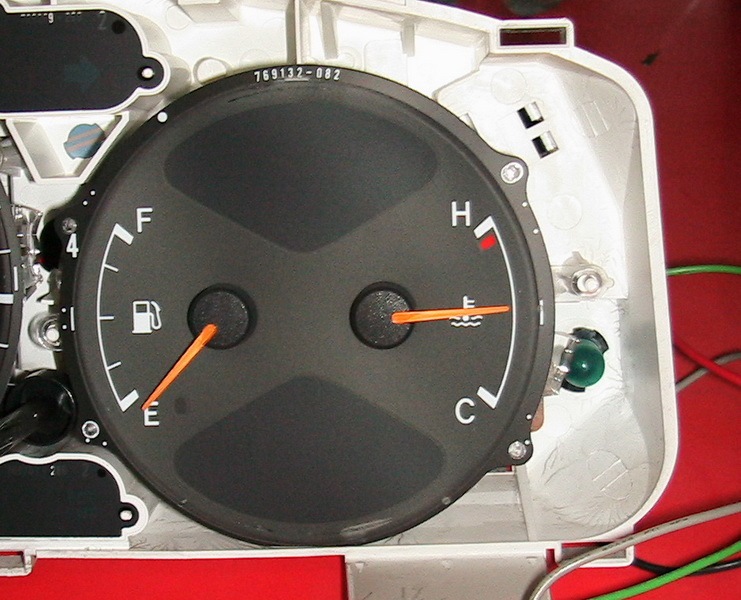

І отримуємо ось такі результати.
Температура — при 51ом.
Паливо — при 51ом.
Для перевірки температури буде достатньо пари хвилин а ось зпаливом необхідно почекати близько 10 — 15 хвилин, прилад паливадуже повільний.
Коментарі14
Повна версія перевірки приладів палива температури тут carinae.com.ua/forum/viewtopic.php?f=12&t=2768
загалом, був відламаний крайній резистор на 33ома, я його припаяв, все одно приладка показує максимум, і помітив що резистор дуже гріється і коли міряєш опір при включенні запалювання він показує 750+ом, я його замінив на новий, але все те ж саме, су...
При включеному запаленні нескінченність - це як? У даній схемі виміри опорів проводяться без подачі живлення. Крім того при вимірі бажано випоювати хоча б одну ногу резистора, що перевіряється. номіналом на маркуванні не збігається.
взагалі я перепояв резистор, і вирішив накинути фішку не збираючи повністю прибирання, тобто прикрутив гвинтами сам датчик температури і вставив приладку на своє місце( без стелка, щоб перевірити опір на ногах резисторів які замінив), загалом без зап...
підкажи як знімав сам прилад? скло з приладки потрібно знімати? хочу поміняти резистори на покажчику температури, як це правильно зробити?
як знімав стрілки?
https://megadriver.org/p697785-priborka-t18ver2-cast1-rozibrati-i-vbiti Т16 і Т18 знімаються на ура, Т22 і Т2х іноді разом з віссю - англійський подарунок від VDO ...
спасибі.теж так знімав.думав може якийсь інший спосіб є
Виставити стрілки на столі в такий спосіб, дуже корисно. Дякую.
Велике спасибі за докладну інструкцію, бункером від зайвих витрат! Плюс ще підглянув пост про заміну штатних ламп на білі діоди і в панелі і теж так зробив) спасибі)
шорт подери - треба спробувати пару напівживих плат підживити методом пропайки, дихнути там дійсно нічому
На черзі спідометр, ти сміятимешся від несправності…
нука нука!..
Днями викладу стеж.
