Минулої зими, спала мені на думку ідея, доукомплектувати "блондинку" правильними антенами, тобто тими, які ставлять іззаводу, коли замовляєш оригінальну навігацію Amundsen+ (молодшийбрат Columbusa).
/>
А що у нас стоїть із заводу, у такому разі?

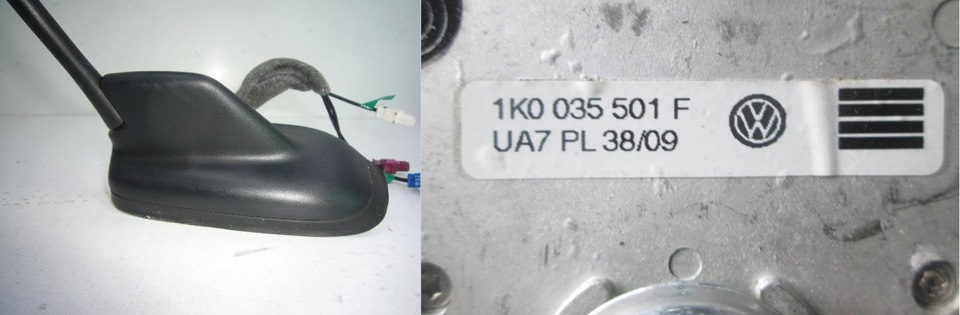

Відповідаю- GPS-GSM-FM-AM антена 1K0 035 501F на дахЗапчастини нафото:1K0035501F

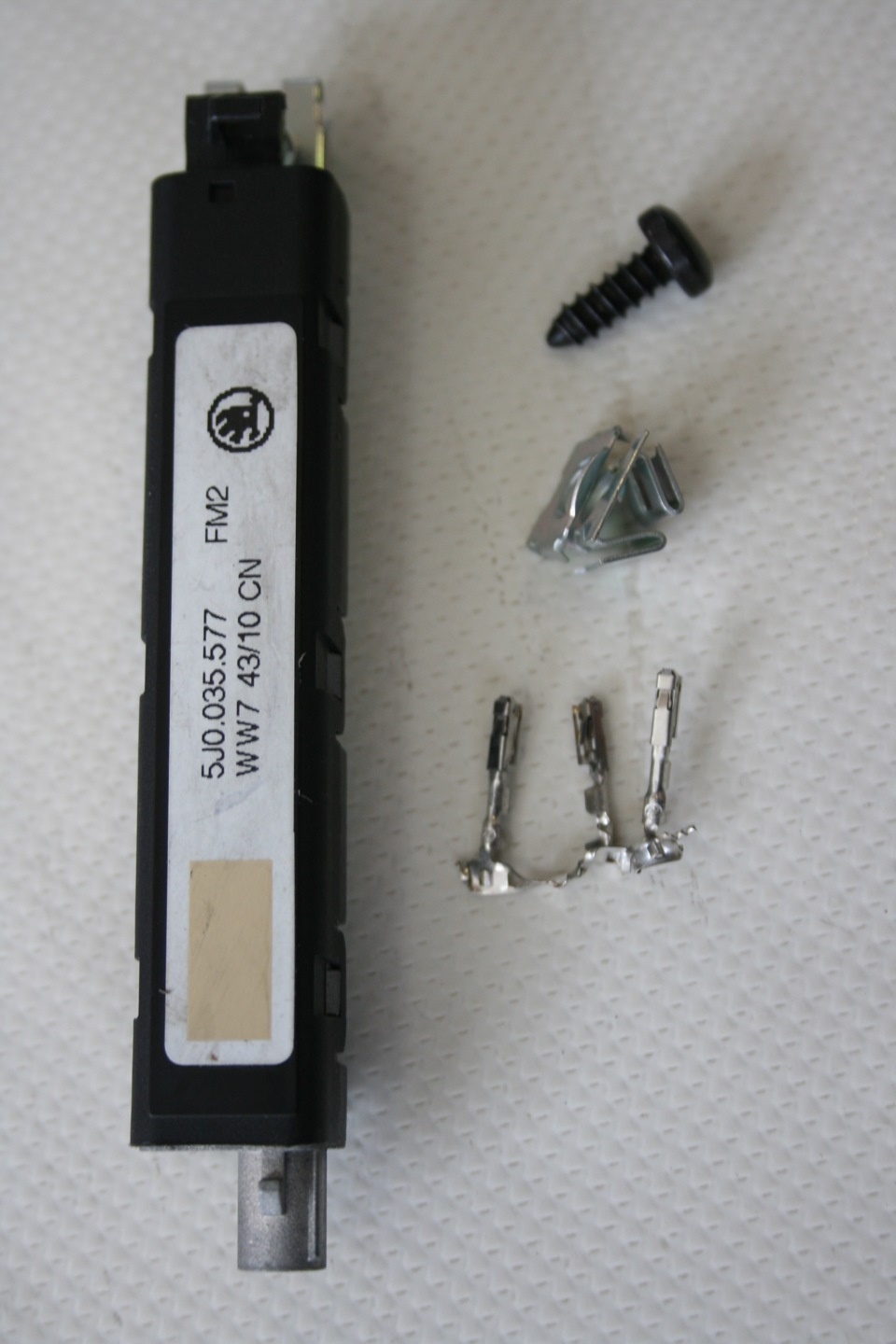

Трансформатор опору антени 5J0 035 577- під дах
Трансформатор, піни, саморіз та розпірна шайба для кріплення.
І антена в передньому склі (вбудований у товщу лобового скла шматокдроту)
Так, як вся оригінальна електрика VAG - шалено дорога, купуватидовелося БУ - в ідеальному стані. Був знайдений продавець, cwspiekarski_plу якого є обидві запчастини, є акаунт Pay Pal дляотримання оплати і він готовий вислати все це до Києва. 12, та 22долари відповідно.
Ще для монтажу цього "добра" знадобилися:

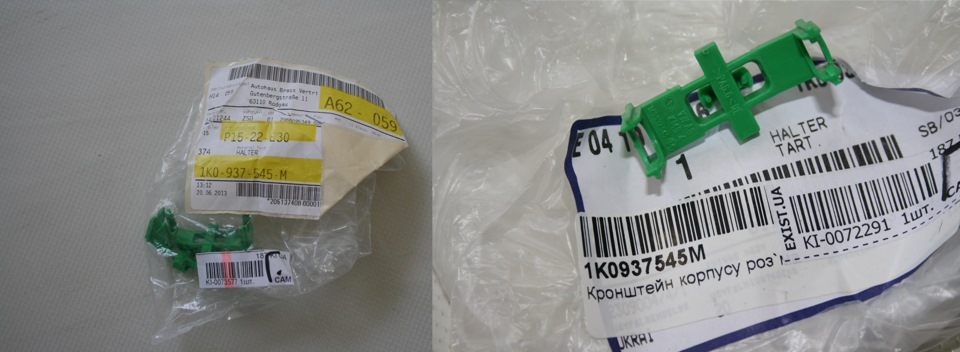

-2 ось таких
< p>
кронштейна ( В екзисті)

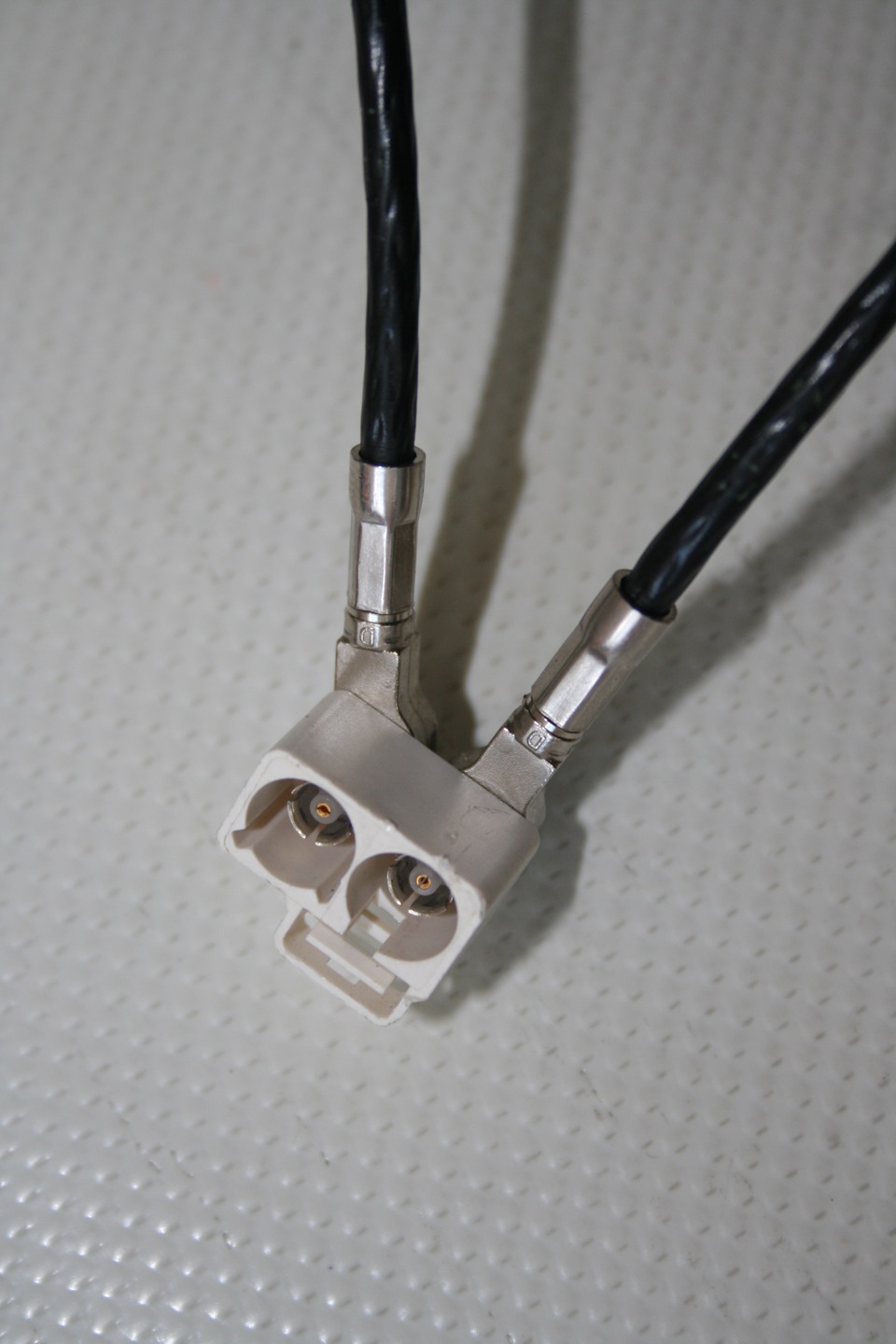

-1 подвійний адаптер Fakra
2 кабелі -подовжувача Fakra- (мама-мама).-За який, між іншим, тежпросять нехилихгрошей:www.skoda-parts.cz/predmet.aspx? polozkaid=419
Але ми ж розуміємо, що не повинен шматок кабелю коштувати 25євро!
…І йдемо іншим шляхом:На всесвітньо відомому аукціоні купуємокопійні конектори Fakra, напр. Тут:E-bay
Шукаємо радіоконтору, яка займається монтажем та виготовленнямвисокочастотного обладнання ( напр. www.vitex.kiev.ua )- нереклама, просто допомогли люди.

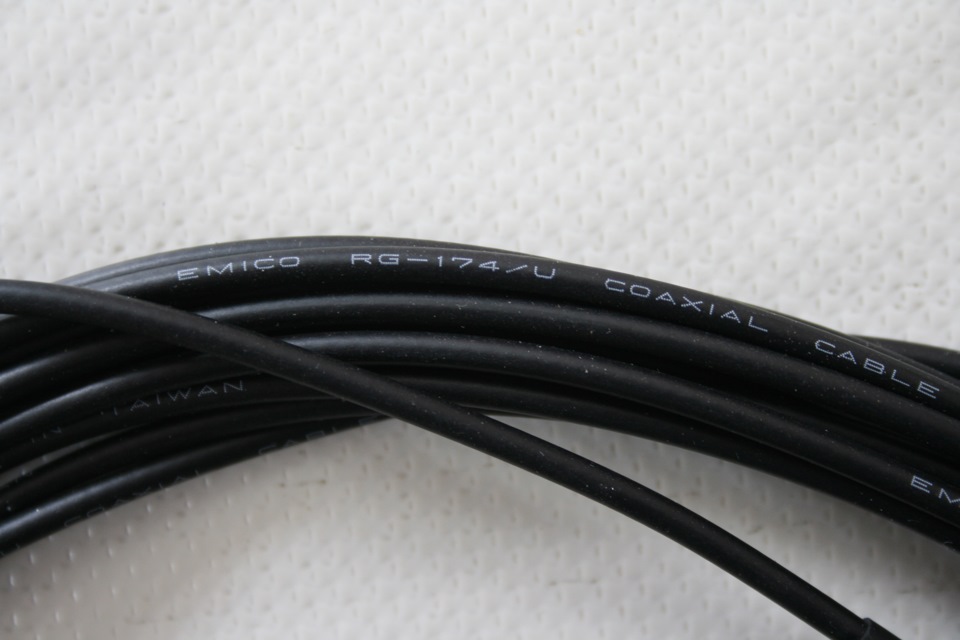

І просимо їх продати потрібну кількість кабелю RG-174/U (по 1$ заметр) і обжати цей кабель придбаними конекторами.<
( по 1$ за обтискання)
На виході отримуємо:
— готовий кабель (якщо це 4метри, то вартість кабелю становитиме10$))) До речі варто відзначити, що такі кабелі, тільки з іншимикольорами конекторів, VAG використовує і для інших підключень.
<
Ось схема:
Типи конекторів Fakra
Далі слідує часткове розбирання обшивок
…монтаж
< /-Ну, "вбудовувати" антену в скло у мене в планах, звичайно ж, не стояло, - обійшлося шматком ізольованого дроту, підключеного дотрансформатора і опущеного всередині пластику передньої стійки.
+100 до впевненого прийому.
І плюс1-2 кінсько-сило-Ньютоно-метрів)))
Коментарі13
Чому саме RG 174u, за якими параметрами підбирали кабель, може підкажіть якісь аналоги даного кабелю?
Ну саме цей кабель використовується при передачі таких частот. Плюс діаметр кабелю добре підходить для обтиску конекторами. Аналогів не підкажу, я їх не знайшов. Але скажу, що цей кабель досить дешевий. Мені його продали в конторі, яка займається вис...
Додаю, що конектори fakra окремо продаються двох видів для RG174 і RG58. Також готові обжаті шнурки йдуть зазвичай в комплекті з RG174 (блютус, тіло, джипіес, радіо). Виходжу з того, що пропонують на Аліекспрес
бо штатно йде такий кабель)
Класно!
Між антеною та кузовом є прокладка? Отвір у даху допрацьовувати не потрібно?
Між антеною і кузовом і з заводу прокладки немає. А дарма. Від потужного струменя безконтактного миття, буває, забиває воду під широкий обід GPS\GSM\FM антени. Вихід простий- садимо антену по периметру на тонкий шар силікону або будь-якого іншого рід...
Класний звіт. А якість прийому радіо покращилася? Супутника Колумбус швидше знаходить?
Відмінна робота!
А яка магнітола на борту є?
Як завжди звіт на 6 з 5!) Поставив собі таку ж давно, але не оформлю звіт ніяк. Ні в кого не бачив до цього звіту. А навіщо потрібний трансформатор?
Дякую! А з приводу питання? - Ну як же? - Columbus, так само як і Swing і Amundsen, мають по два антенних входи для радіо, на які повинні надходити сигнали з 2х активних антен. Трансформатор (він же - підсилювач ) і робить другу антену (шматок дроту ...
Ааа, зрозумів! Все доступно пояснив. Виходить, що він для мене не актуальний. Хочу на базі цієї антенки Car PC робити… GSM+GPS+radio+wi-fi модуль туди додати. Провідку прикупив оригінал 3 дроти до мафона.
