Призначення висновків 14-контактного роз'єму друкованої плати щиткаприладів (мал. 23):
1 — Підсвічування приладів
/>
2 — Далеке світло фар (до висновку 56а)
3 — «Маса» (до висновку 31)
4 — Вільний
5 - Годинник
6 - -Датчик температури охолоджуючої рідини
7 - Датчик рівня палива
8 - Живлення (+) (до висновку 15)
9 — Тахометр (до висновку 1/W)
10 — Вказівники поворотів (до висновку 49а)
11 — Контрольна лампа заряджання акумулятора (до висновку 61)
12 - Датчик тиску олії, 0.9 бар (1986 - 1987 р.) або вільний (тільки 1985 р.)
13--Датчик тиску олії, 1.8 бар (1985 р.) або 0.3 бар (1986-1987р.)
14--Датчик кисню (лямбда-зонд)
forse.su/Volkswagen-T2/14_elektro-vwT2.html
< /

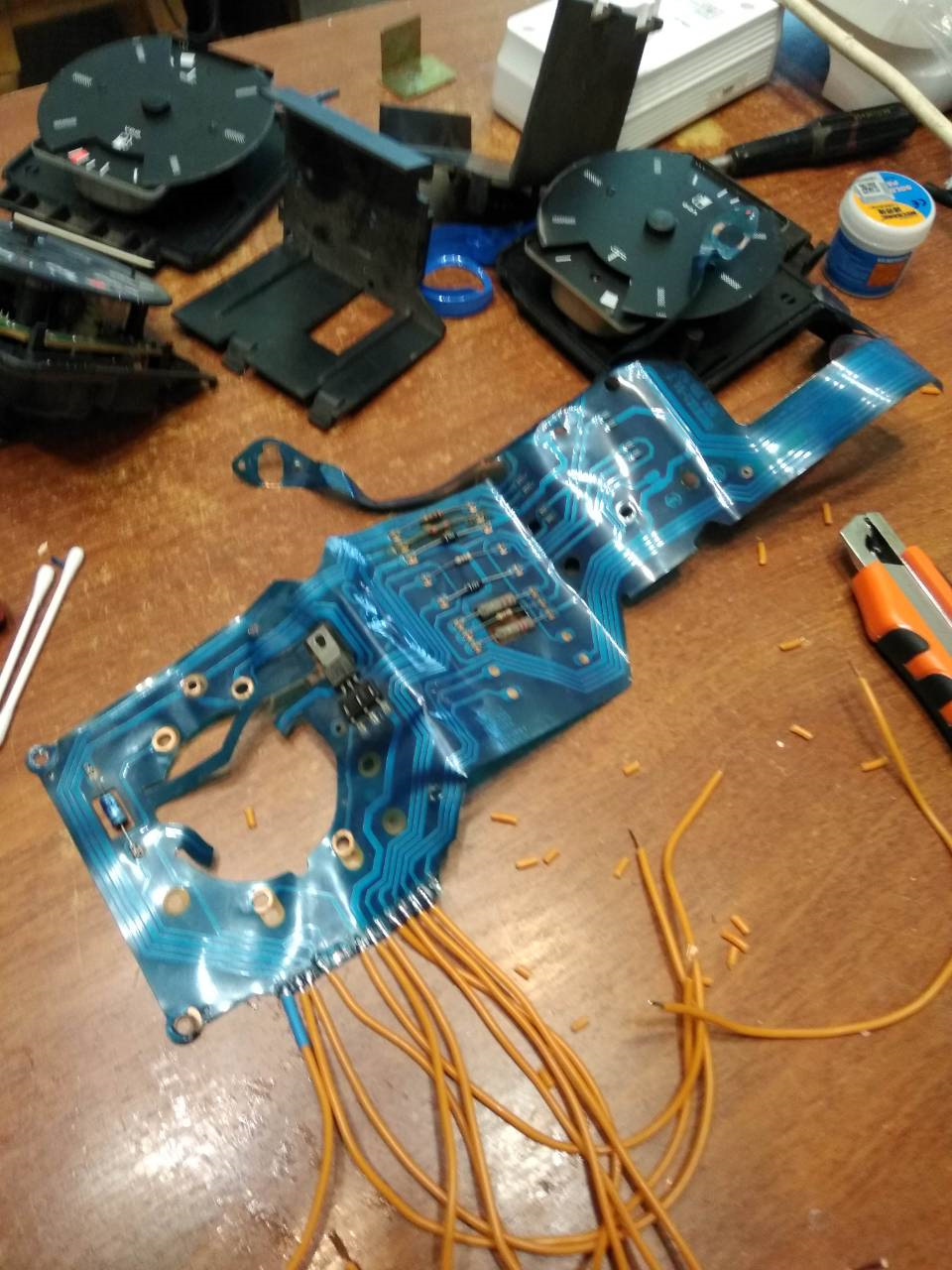

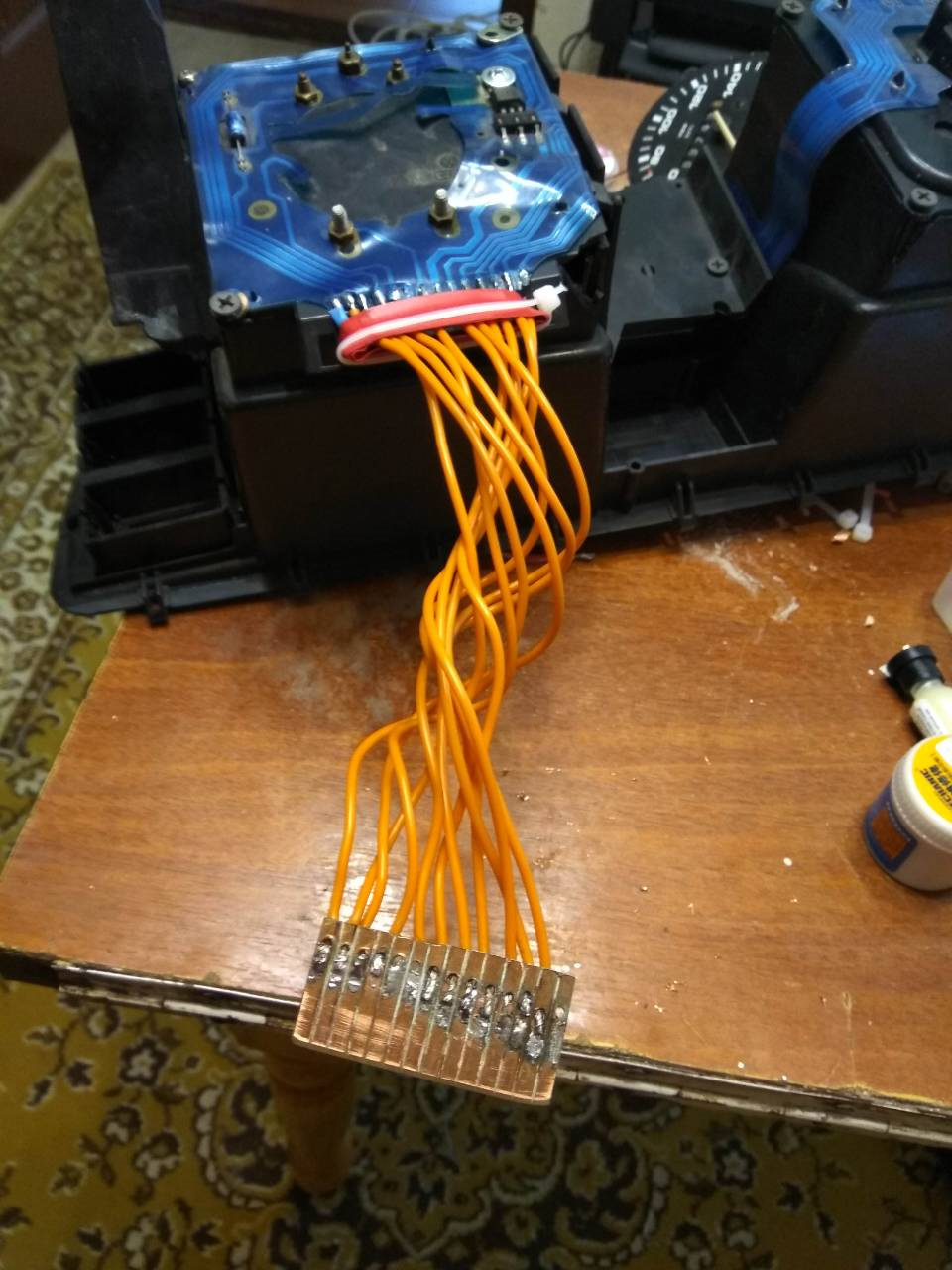

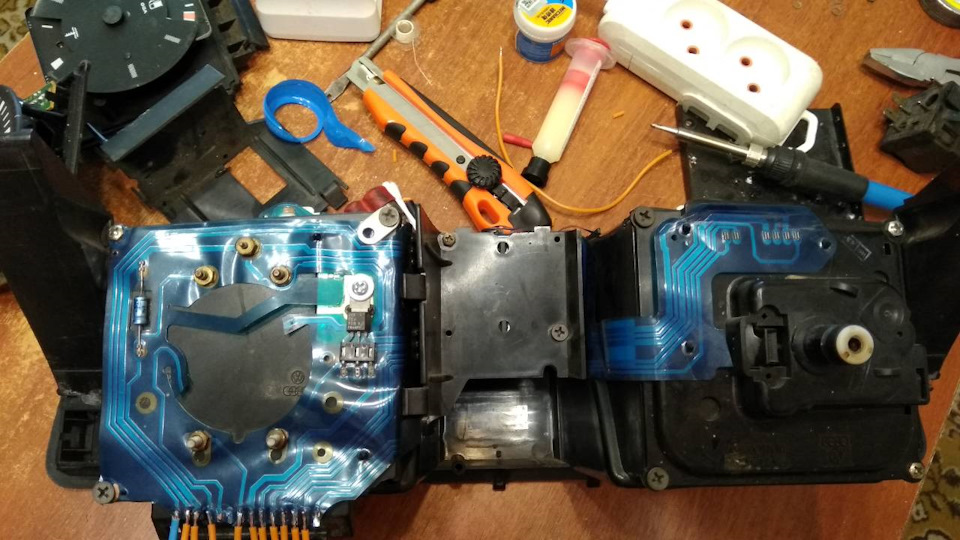

Відрізав порвані ніжки і припаяв дроти Доріжки зачистив ножем.
Всі контакти прозвонюються.

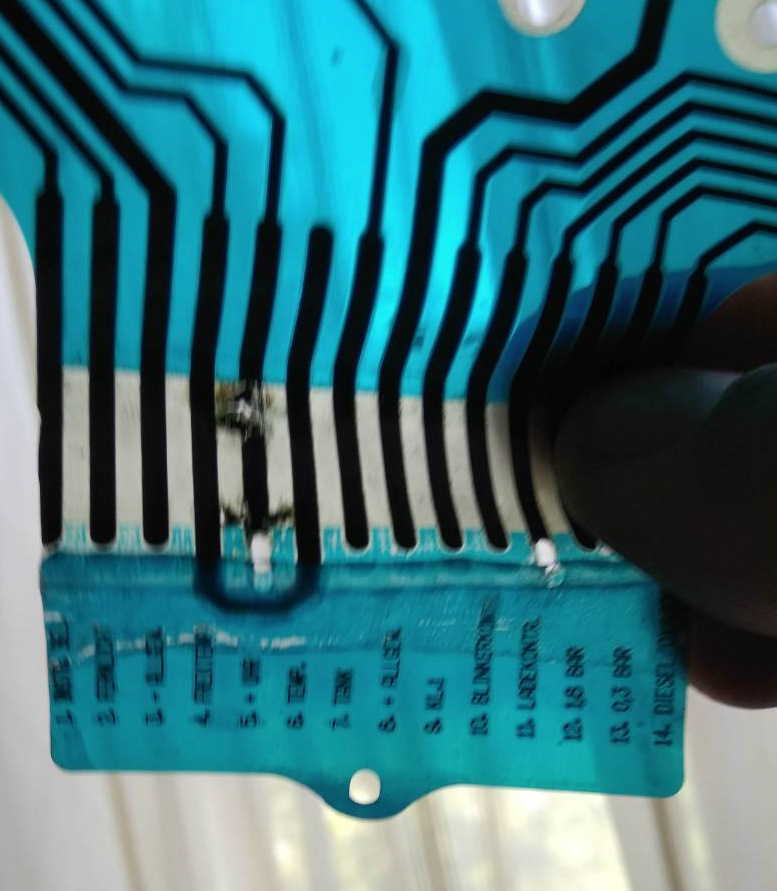

Доповнення! 4 контакт не використовується! він паралельний з 6-мконтактом. На фото видно. Переставлю фішку в роз'ємі.З 6-гоконтакту на 4-й, щоб не перепаювати.
Коментарі4
ЗДРАВУЙТЕ ДИЗЕЛЬНА ПРИЛАДНА ПАНЕЛЬ НА Т2 ПОТРІБНА МНЕКІЛЬКИ БУДЕ ВАРТО ТА В ЯКОМУ МІСТО ВИ ЗНАХОДИТЕСЯ
Є дизельна приладка. Останнє фото гнучкої плати з неї. Робоча. Доріжки цілі. Можу продати.
Відмінності між диз і бензиновою приладкою тільки в 14 ніжці. Інші функції ідентичні.
