1- зміна кольору підсвічування (перепайка діодів)
/>

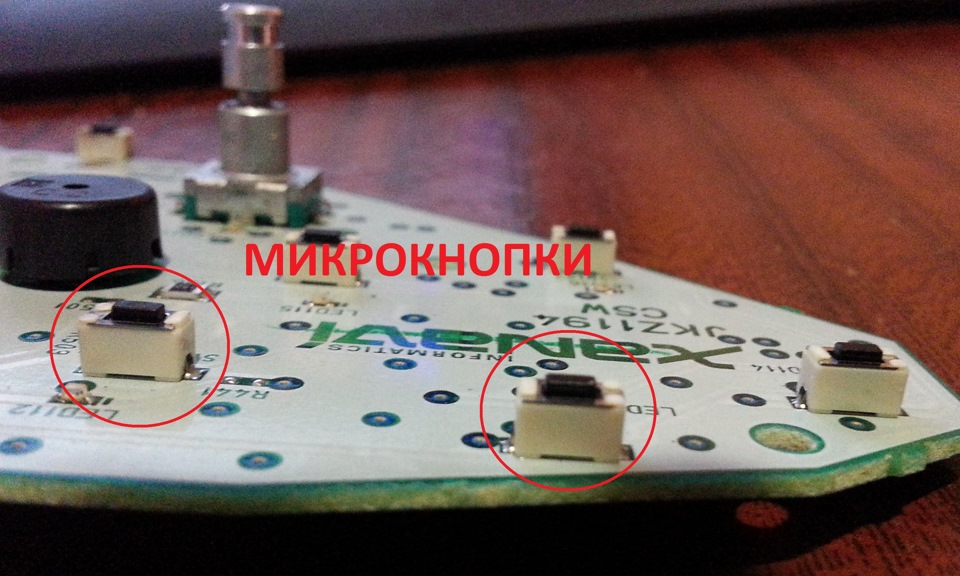

2- заміна або ремонт не працюючих мікро кнопок
3- зміна призначення деяких кнопок
і тд.
Чому вирішив написати про це і зробив кілька знімків? -Тому що самзіткнувся з деякими труднощами при розбиранні, а інформацію буловзяти ні звідки, довелося все осягати своїм досвідом.

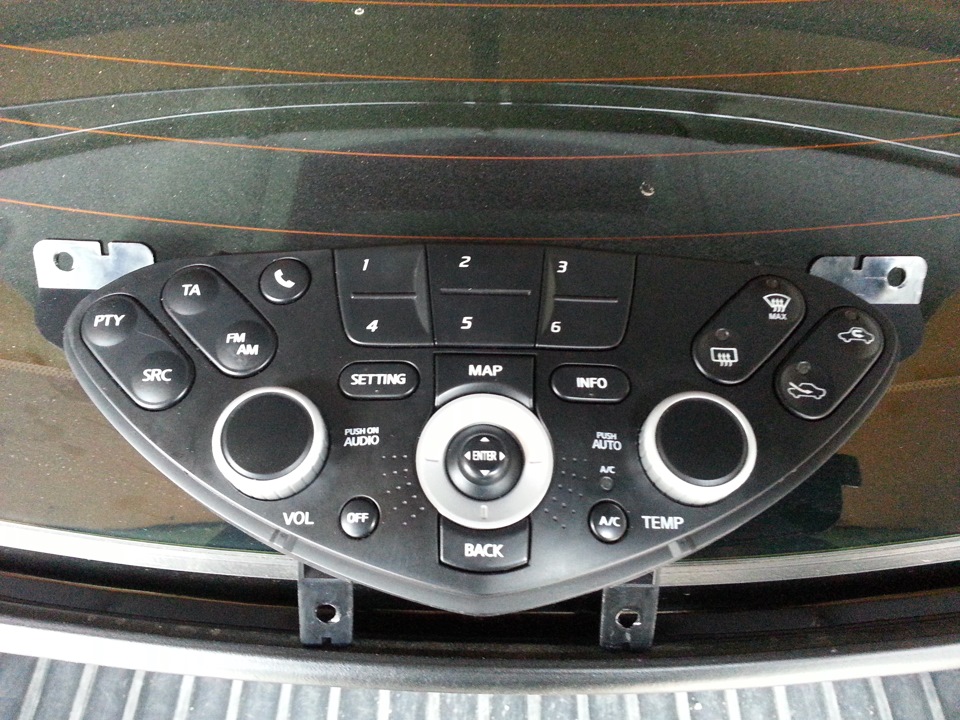

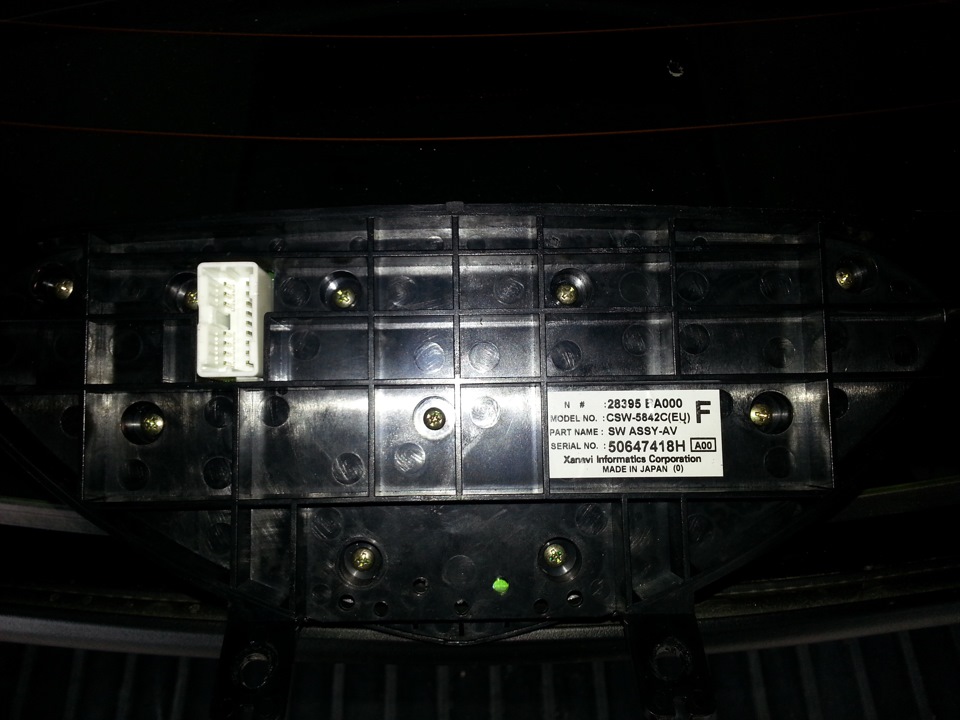

Розбірка середньої консолі та її зняття не викликає ніяких питань.Знявши консоль і перевернувши її виявляємо 4 саморізи, відкрутившиякі ми легко витягаємо панель управління в зборі (його ще називаютьпіаніно). Далі теж просто - на тильній стороні панелі дуже багатомаленьких саморізів, розкиданих по всій поверхні задньої кришки, їхсміливо все відкручуємо і виймаємо. Двома саморізами (але їх покищо не чіпаємо). Справа в тому, що якщо ми захочемо зняти плату, тонам це не дадуть зробити ручки-крутилки клімату та гучності. Ось їмі присвячується цей запис. Потрібно або знати, або здогадатися якїх зняти і це було не зовсім просто. p>
Беремо відповідну по діаметру і довжині спицю (краще дві).

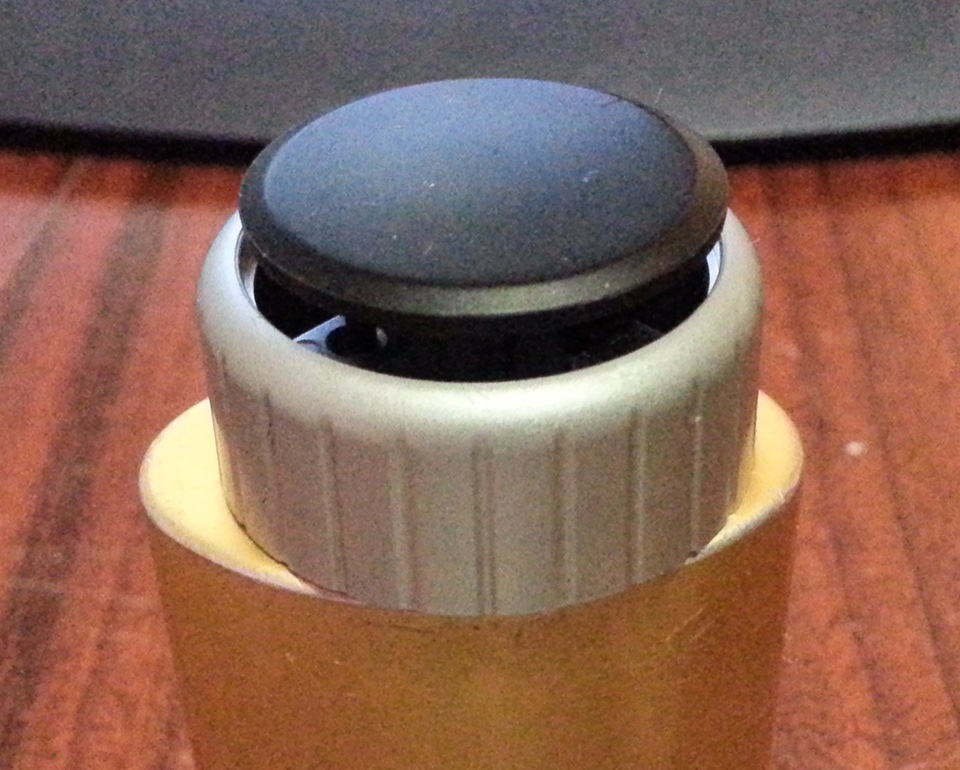

Коли всавляем їх в отвори - стежимо щоб вони збіглися з отвораминизу самих крутилок.Там 4 отвори і тільки в двох з них засувкиковпачків. Ці ковпачки потрібно виштовхнути назовні і тоді намвідкриється вид фіксаторів крутилки.

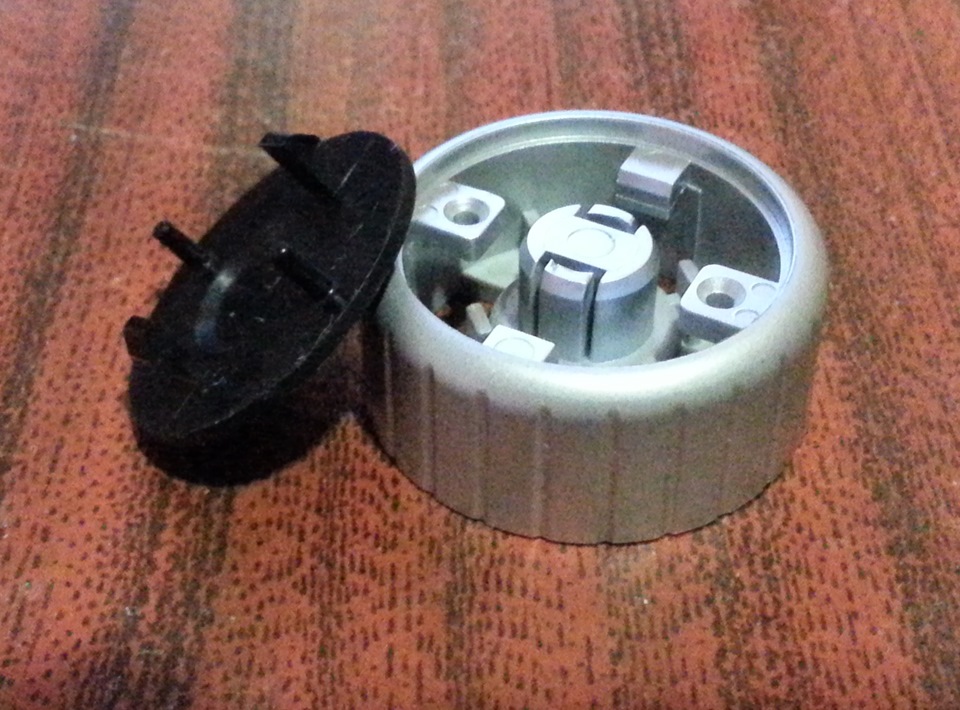

Потрібен якийсь інструмент, щоб розвести їх у сторони (явикористовував пінцет).
Розводимо в сторони затискачі одночасно злегка тягнемо вгоруручку. Вона знімається. Для зняття джойстика досить його простопотягнути строго вгору. Не знаючи цих моментів можна наробитибагато капості і потім шукати на розбиранні ціле піаніно. Деякіпримудрялися випоювати ці регулятори для того, щоб розібратипанель. Але цього робити не потрібно, все передбачено, хоч і незовсім зручно. Люб'язно надав Wazokrit — людина, якамає досвід у пересвіті приладки Вона буде корисна власникамдорестайлу, тим хто захоче перепаяти діоди:У насвикористовуються діоди жовті 1.8в. Діод не буде працювати на всюпотужність, а із запасом цілком пристойним. Головне вибрати колір іправильний розмір діодів, але можу сказати що діоди 1210 безособливих зусиль можна 3528 напаяти. p>
Наступна інформація про діоди стосується рестайлу (діоди тамінші :
Судячи по різниці 2х діодів які є на фото - це швидше за все0805 (буває 0806, 0804) (а ось їх паяти значно складніше ніж1210)…
Синій 3.0-3.2В
Зелений 3.0-3.2В
Жовтий 2.0-2.4В
Білий 3.3-3.6В
< Всі світлодіоди які у нас вони всі розраховані на половиннупотужність ... Тобто замінивши на будь-який зі списку нічого з нимне відбудеться. При заміні діодів на 3528, потрібно підрізатипластик на кнопках…інакше не влізе…найкраще брати розмір або ріднийчи наступний.
