Подача та злив мастила для GT2860, та інше масло-господарство …

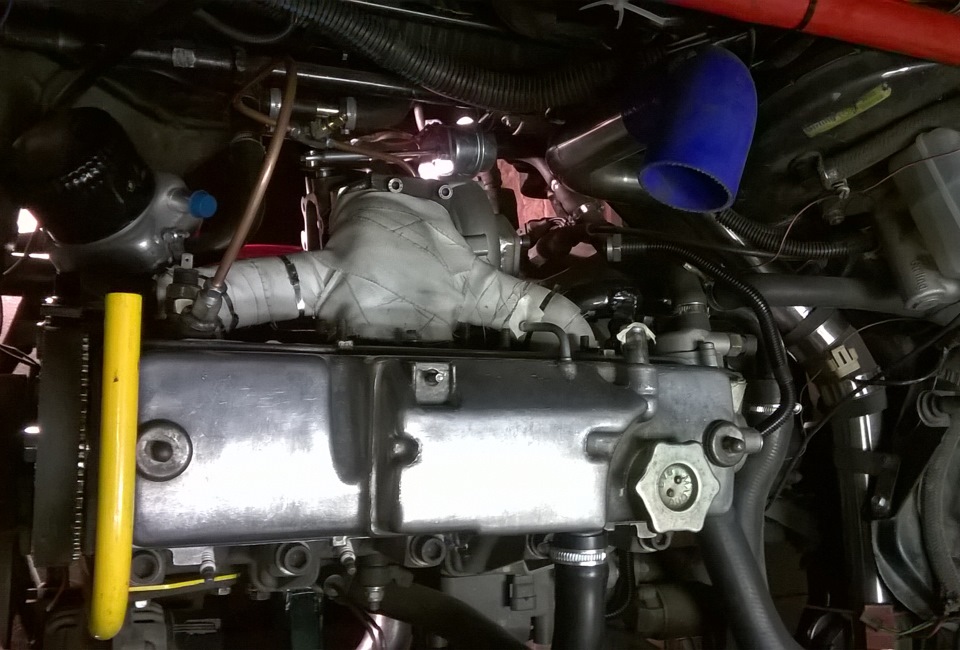

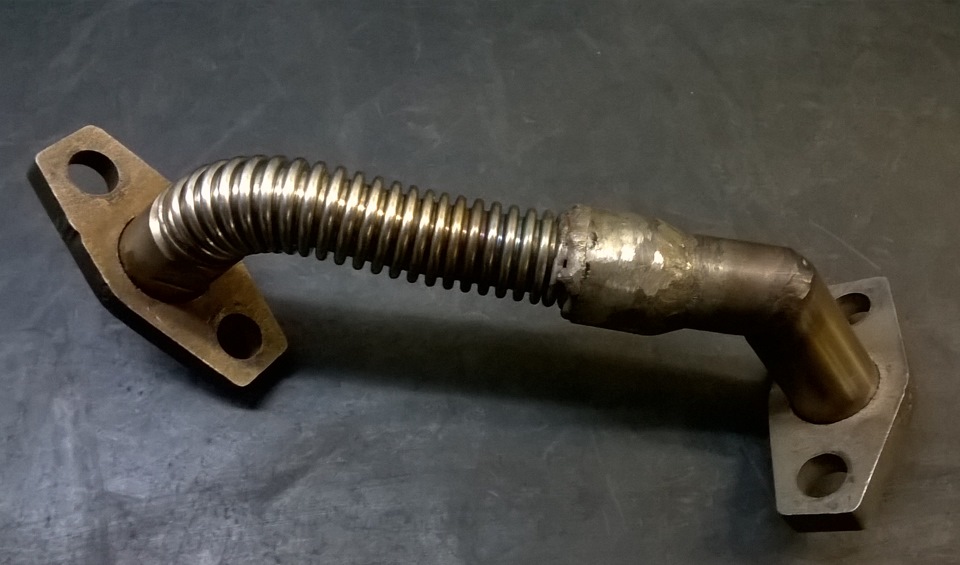

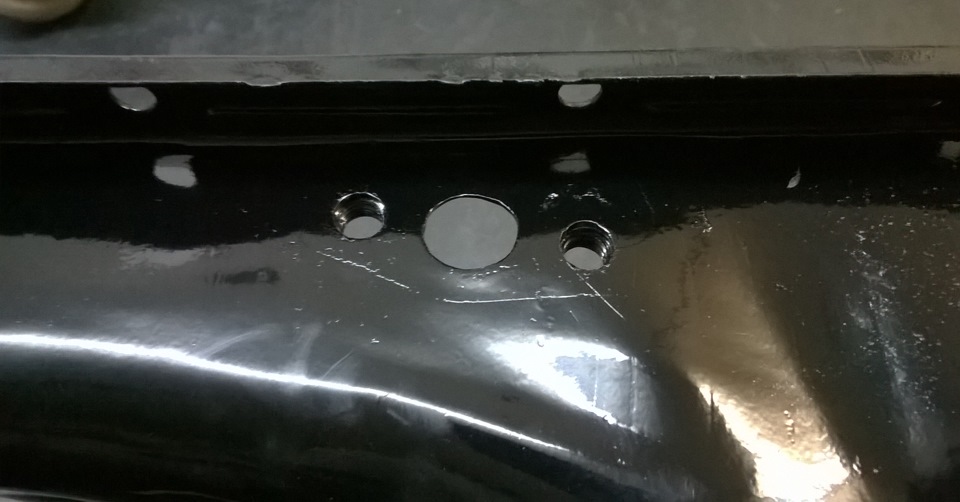

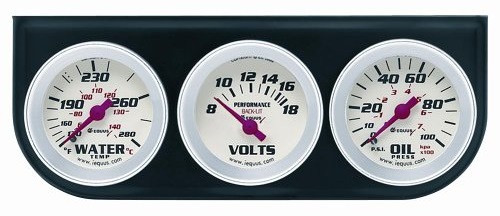

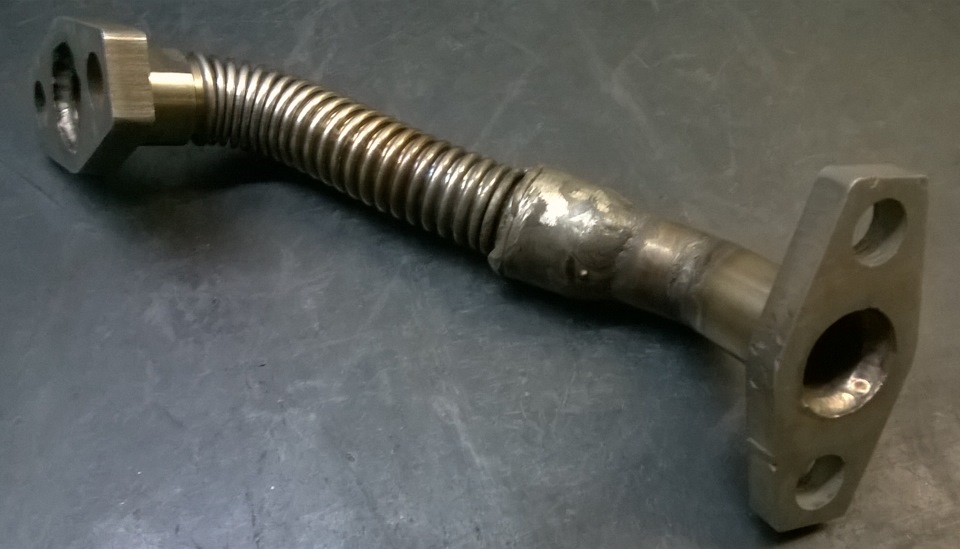

Наступний етап:подача масла до трудяги наддуву повітря GT2860. Забір масла з-під датчика-індикатора тиску масла. Магістраль —мідна трубка для високих тисків. > Магістраль подачі олії до турбіни У магістраль подачі олії в турбіну врізали трійник для манометратиску масла, що знаходиться в салоні.Манометр буде показувати тиску найдальшій точці від масляного насоса, безпосередньо передтурбіною. Використовувані "будильники" для контролю тиску та температуримасла - Equus 8200 (тиск масла, температура масла, напруга вборт-мережі). Equus 8200 Злив олії — хендмейд Фланці — сталь AISI 304, гофрована трубка AISI316, сполучні трубки AISI 304. Магістраль зливу масла з турбіни Найбільше труднощів доставилоз'єднання тонкої гофрованої трубки, яку довелося обрізати подовжині, з трубкою піддону картера При зварюванні все-такипропалили невелику дірочку в тонкостінній трубці (товщина 0.2-0.3мм). Додатково герметизували злив пайкою. Усі перевірили —герметично. Магістраль зливу олії з турбіни У піддоні картера двигуна вирізали отвори для зливу олії приварилигайки для кріплення фланця, а також приварили гайку для кріпленнядатчика температури масла. Місце кріплення зливу масла в піддоні картера Місце установки датчика температури масла. Встановлено на машину Встановили піддон та масло зливів на машину. Вийшло ось так:Попутносповивали випускний колектор і даунпайп термобінтом.
був випадок коли два мої ттаварисичі) в момент налаштування попереднього конфіга автомобіля 2112 лисого заїхали на заправку а у них дим з-під капота, і вогнегасника немає, ось весело було)))Вова, кажуть заправник здивований виявився і відерце з водою...
Коментарі9
А там не надто до приводу?
Немає не надто. При максимальній артикуляції підвіски - зазори з великим запасом.
Круто зроблено, маслослив бомба
а чому не поставити звичайний масляний гумовий шланг з хомутами і трубками скористатися від грубки з класики?
) ... і вогнегасник обов'язково в багажник, більше ...
www.audi-club.ru/forum/at…mentid=90759&d=1203419488
я вас зрозумів.
був випадок коли два мої ттаварисичі) в момент налаштування попереднього конфіга автомобіля 2112 лисого заїхали на заправку а у них дим з-під капота, і вогнегасника немає, ось весело було)))Вова, кажуть заправник здивований виявився і відерце з водою...
Безсумнівно брешуть ... заправник гальмом виявився ... за відром води я бігав )
