Допрацювали стандартний "люмінтієвий :)" впускний колектор від8-клапанника.
Збільшили прохідний переріз (діаметр) каналів:
— " рогів" до 33 мм,
— каналів верхньої частини ресивера до 34 мм.

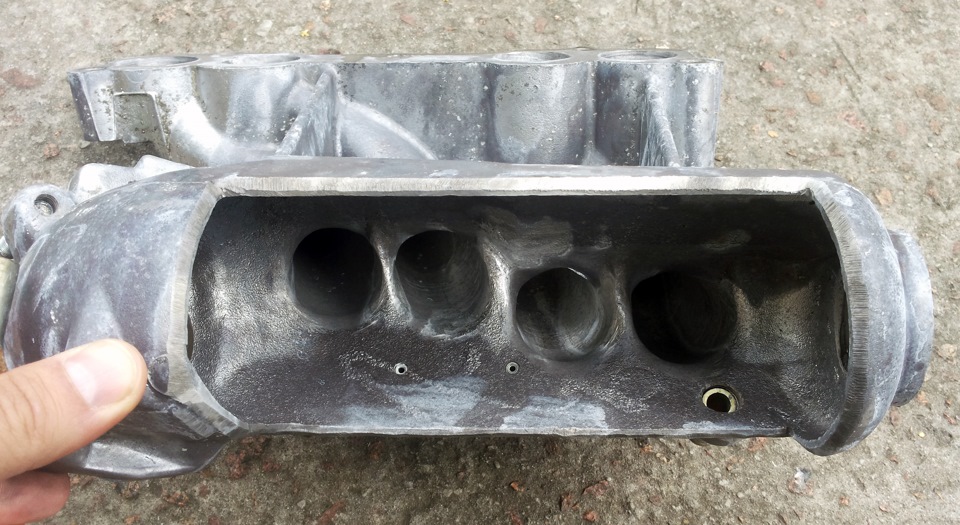

Для обробки каналів верхньої частини ресивера, розкрита кришка.Верхня частина — пройдена кулею — 34 мм в діаметрі.

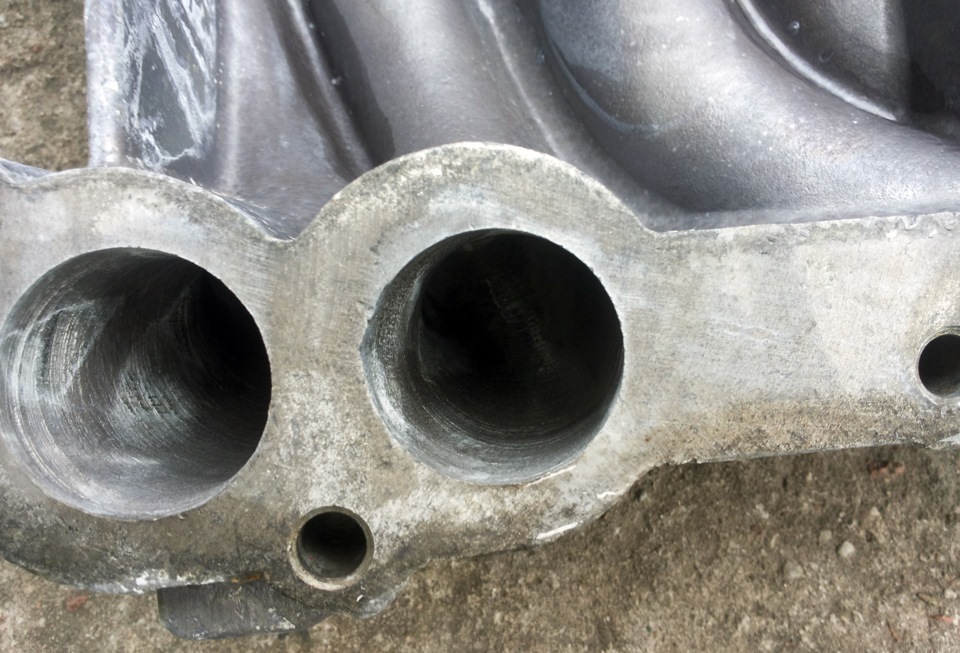

Канал з боку ГБЦ — 33 мм

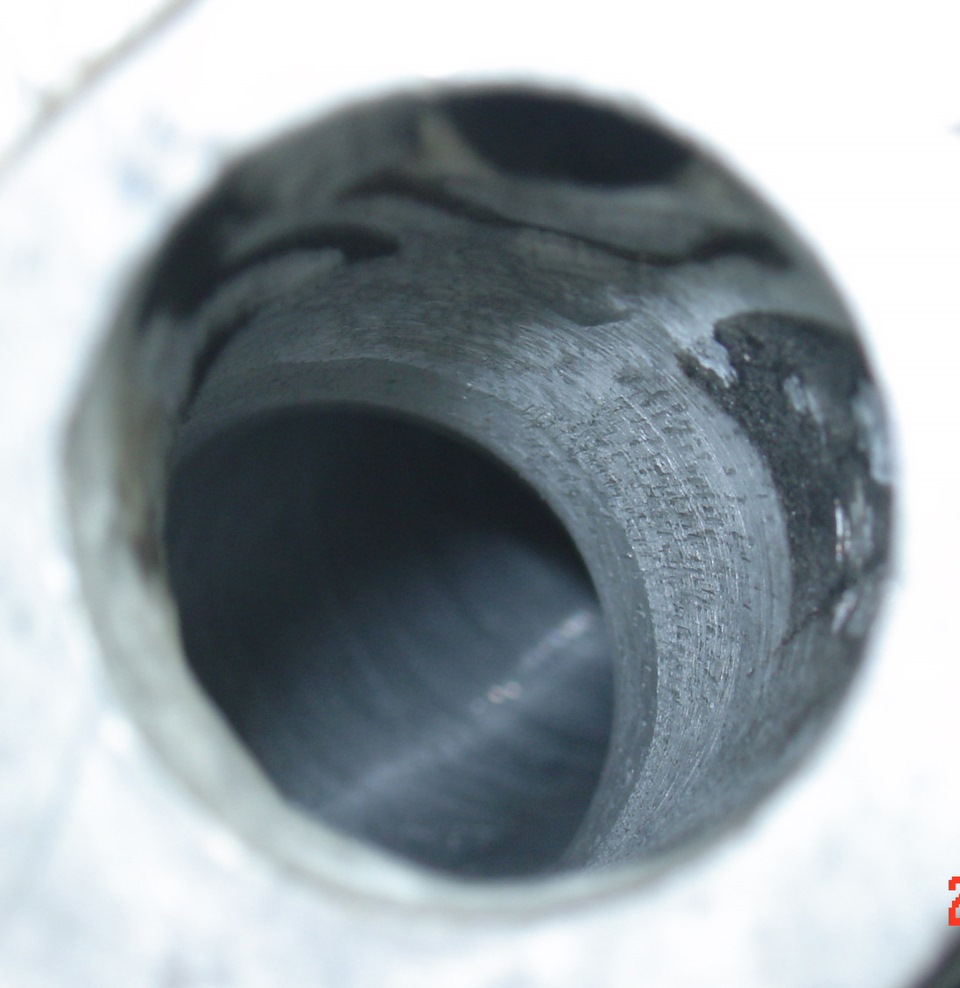

Вихід верхньої частини …

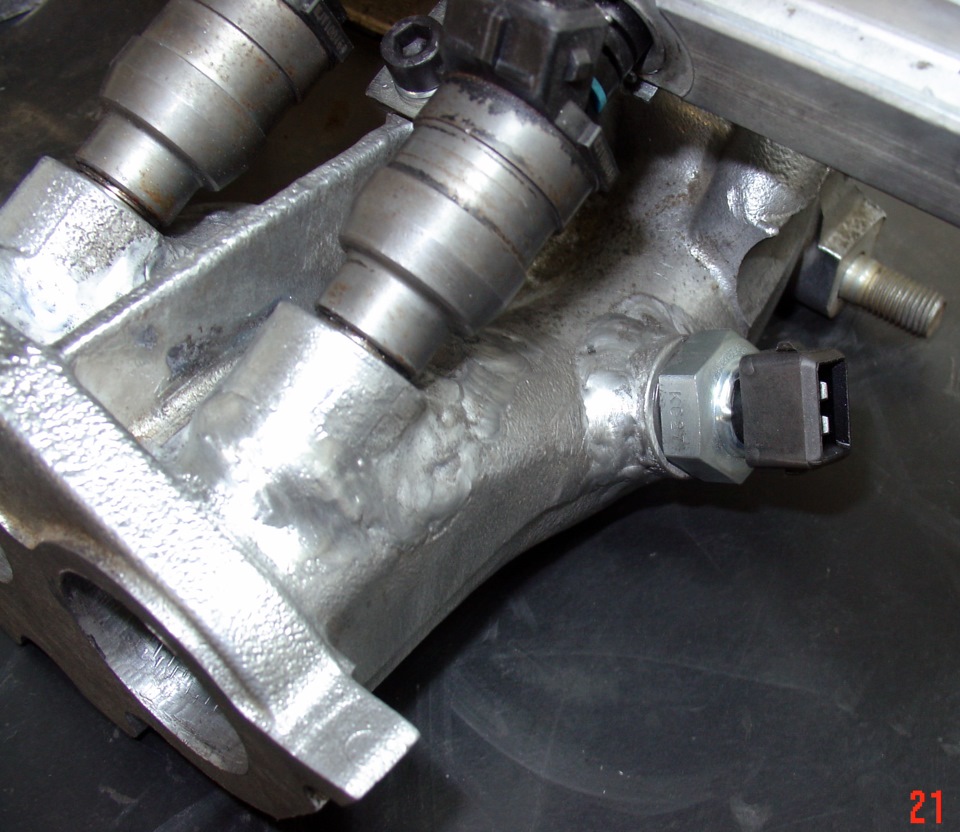

Місце установки ДТВ

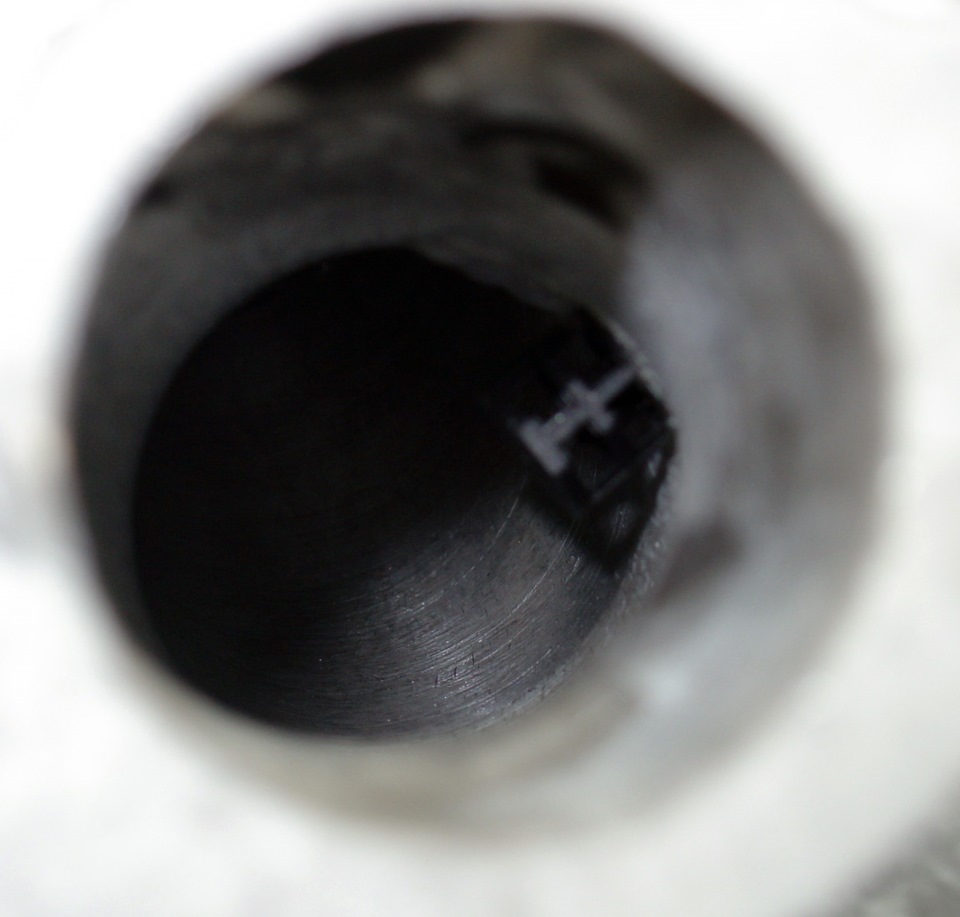

Робоча частина датчика ДТВ у каналі
Загальний вигляд у зборі з рампою та встановленими форсунками
Доопрацьовані місця посадки форсунок.
Загальний вигляд
Всі частини ресивера поєднали між собою, видалили непотрібнісходинки.
Встановили ДТВ у ранер самого "багатостраждального" четвертогоциліндра.
/>
У зв'язку із збільшенням прохідного перерізу "рогів", доопрацьованопосадкові місця під форсунки.
Все обварено, зібрано та готове до встановлення.
Коментарі15
що за дтв і навіщо він потрібен?
ДТВ - Датчик Температури Повітря. Для вимірювання температури повітря і співвід. роботи ПЗ, що має алгоритми роботи, зав'язані на показання даного датчика ...
а яку роль він грає?
Корекція паливоподачі від температури повітря в тракті впуску.
Що за трубка виходить із колектора відразу за дроселем?
заводська. у нашому варіанті глушиться.
а то в мене вона теж стирчить, думав що картерні гази в неї йдуть, але вона тонкувата та й гази йдуть у мене до дроселя. Ось і розуму не прикладу для чого вона. значить будемо глушити її
Це колектор із упорскування GM, там для чогось він використовується, я вже не пам'ятаю куди вона підключається...
у мменя теж тисне. Тільки я його купив напіврозібраним
У вас тоді і клапанна кришка має бути старого зразка як на карбюраторних а/м.
Для вентиляції картерних газів він використовується!
Він і потрібен для великої гілки картерних газів - мала гілка йде на верхній штуцер дроселя, а в цей велика гілка, а отвір у гумовому патрубку глушиться спеціальною заглушкою 21110-1014296-00. Глушити чим коли велика гілка йде через гумовий патрубок ...
На який робочий дипапазон оборотів розрахунок? На атмо сток ресивер з довгими каналами серйозно зливає на верхах. Мені дуже цікаво, як він поводитиметься з наддувом.
3000 - 7600 ...
Змінювану геометрію тоді треба ставити)) зняти з к.л. німця 90-х років))
