Вирішив додати Bluetooth у свою магнітолу. Міняти на нову зперехідною рамкою не захотів, тому що це псує зовнішній вигляд.Після покупки місяць слухав радіо, причому під кнопки перемотки буввставлений папірець, бо без неї магнітола переходила в режимТАРЕ.Це був ще один привід розібрати мафон.

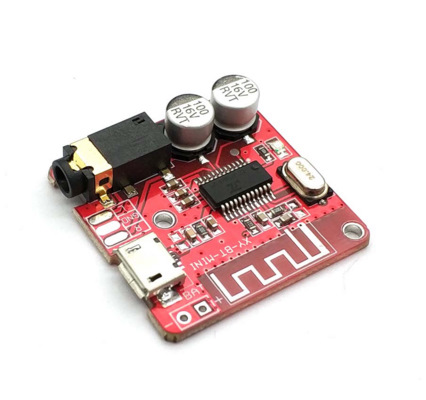

Спочатку купив модуль з екранчиком, входом під флешку і т.Д. Одинмаленький модулок XY-BT Micro, що в ньому немає китайськихпривітань при включенні. Природно викинув.
Модулек можна замовити на АЛІaliexpress.ru/item/329085….1000023.3.51b63cbbdFh91P
5в з 9-ої ніжки мікросхеми

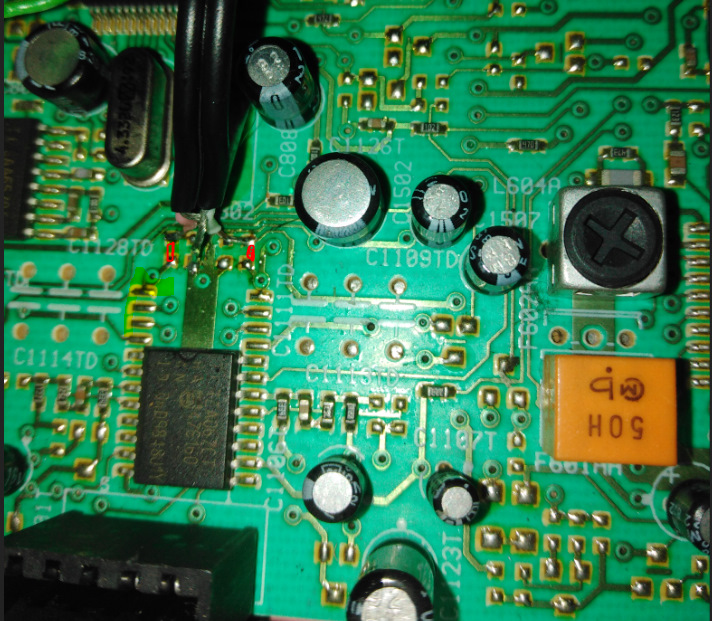

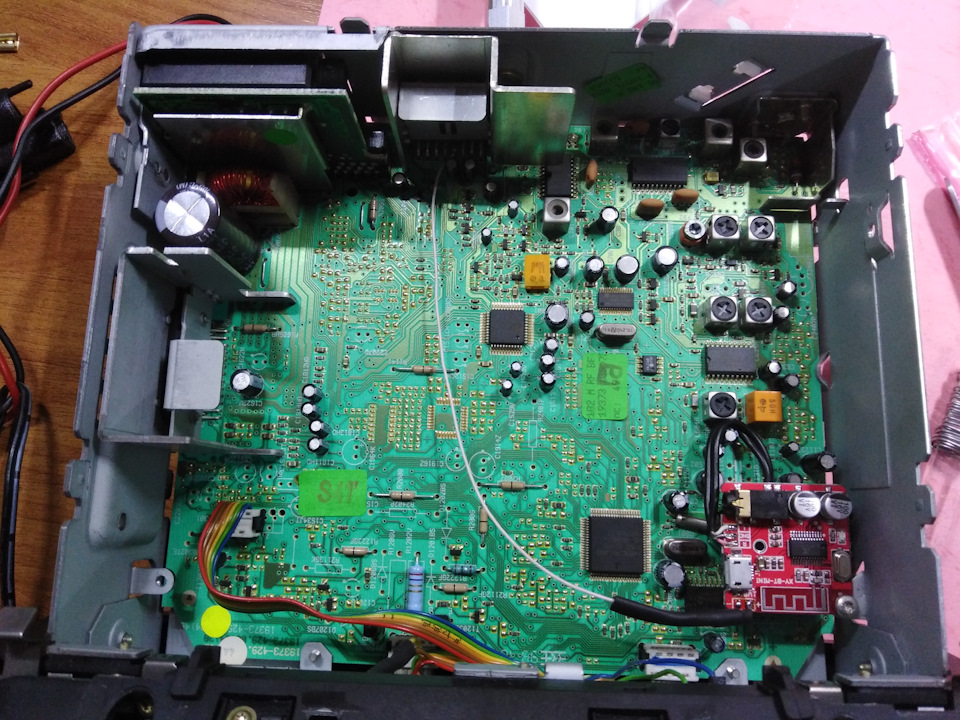

В оригіналі з магнітної головки через підсилювач сигнали виходятьна 1 та 16 ніжки мікросхеми ТЕАхххх. Причому сигнали йдуть черезперемички 0 Ом, їх випаяв, підпая екранований провід і з'єднав звиходом ВТ приймача. На фото червоним — місця, де були перемички.Мінус на платі і сигнальна земля спільна, тож другий провід не ставпрокидати. > З касетної деки йде 6 проводів, жовтий і коричневийз'єднав разом, зелений і синій вивів на кнопку, яка майже ідеальновлізла на місце рідних кнопок перемотування. Втратив, з 2200залишилося 2187 мКф, але у мене валявся на 4700 мКф, зайвим небуде) так само прямо на модулі додав електроліт 330мкф по живленнюі трохи керамічних кондерів прямо на плату, і 5в вирішив податичерез діод, вийшло 4.35в впевнений, що це необхідно, але діапазонживлення модуля від 3.6 до 5в а скільки буде виходити з контролерамагнітоли при роботі двигуна я гадки не маю. Загалом все ну дужекомпактно вийшло:
На столі з першої спроби запустилося). У магнітолі включениймостом, тобто на 2 канали, за даташитом це 2*22Вт номіналу.Попереду стоять рідні колонки, пошарпані життям, незабаром будезаміна штатних динаміків на штатні, але інші)).
Запчастини на фото:171099
